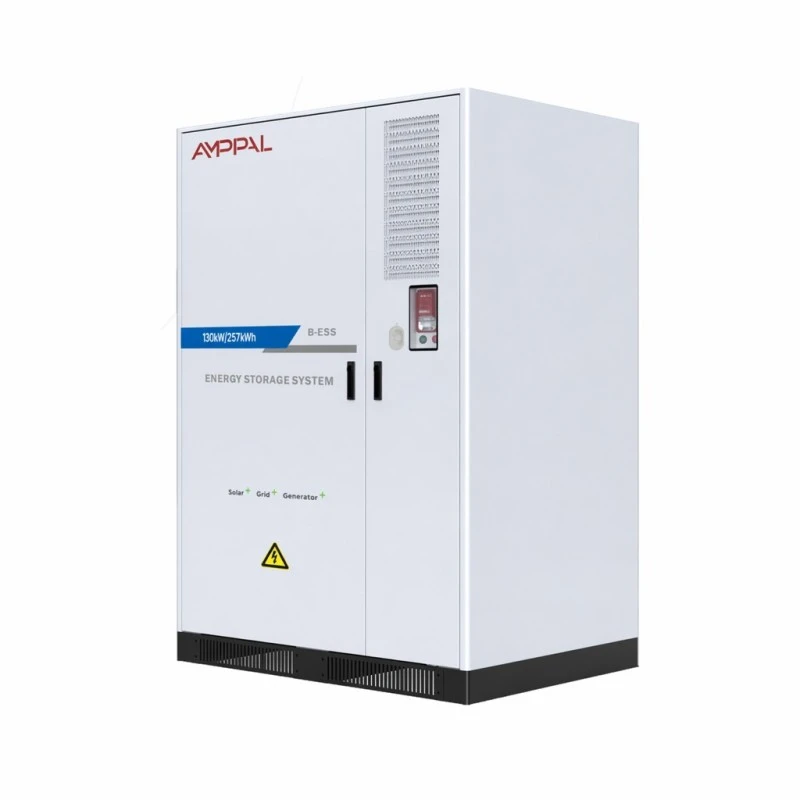

130-kW-Industriebatterie-Energiespeichersystem für das Energiemanagement in Fabriken

Wofür dieses System gedacht ist

In den meisten gewerblichen Stromrechnungen sind zwei separate Gebühren enthalten: die Energie, die Sie verbrauchen, und eine Bedarfsgebühr, die sich nach der höchsten halben Stunde Ihres Stromverbrauchs im Abrechnungszeitraum richtet. Ein schlechter Nachmittag im Juli kann die Leistungsabgabe für den ganzen Monat bestimmen. Genau dieses Problem soll dieses 130-kW-Industriebatterie-Energiespeichersystem für das Energiemanagement in Fabriken lösen.

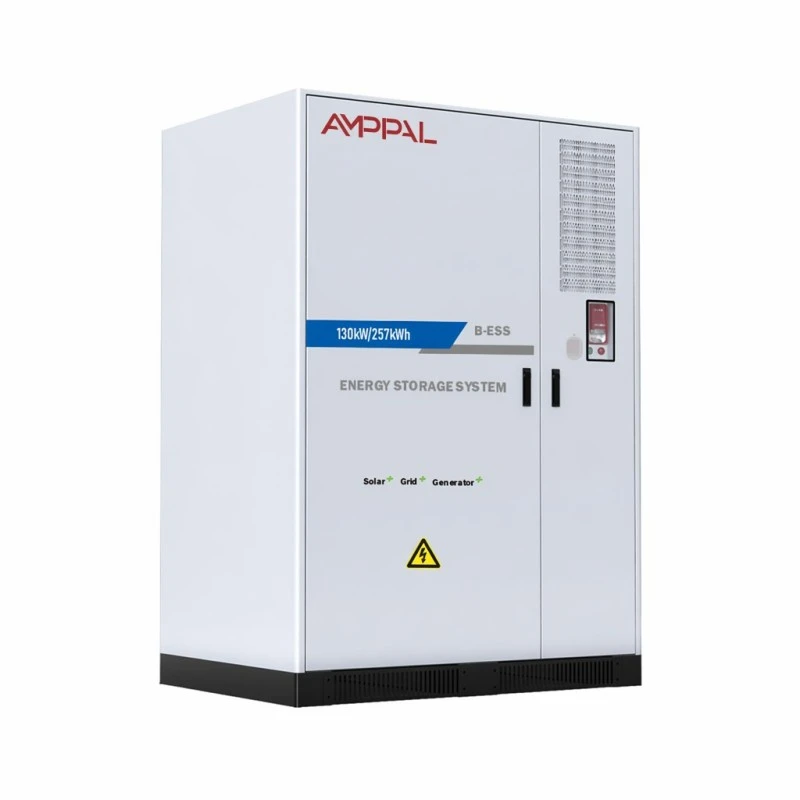

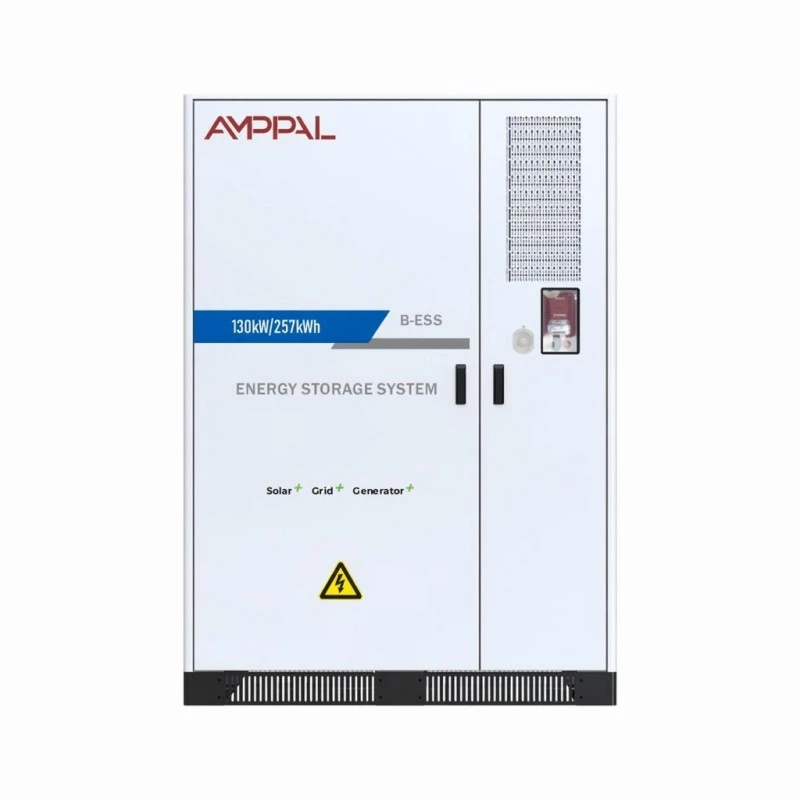

Der AF-Schrank mit 130 kW/257 kWh wird aufgeladen, wenn die Tarife niedrig sind oder Ihre Solaranlage einen Überschuss produziert, und entlädt sich dann in das Gebäude, wenn sich die Last Ihrer Bedarfsobergrenze nähert. Bei 0,5 °C kann es etwa zwei Stunden lang 130 kW liefern – lange genug, um ein typisches industrielles Spitzenfenster abzudecken.

Es funktioniert sowohl netzgebunden als auch netzunabhängig, sodass Sie auch bei einem Ausfall mit derselben Anlage abgesichert sind. Bei Standorten, an denen ein Stromausfall die Produktion zum Erliegen bringt, rechtfertigt allein diese zweite Funktion häufig den Kauf.

Spezifikationsoptionen, die sich auf die Amortisation auswirken

LFP 3,2V/314Ah-Zellen in einem 1P256S-Strang: Großformatige Zellen bedeuten weniger Verbindungen, und weniger Verbindungen bedeuten weniger Fehlerstellen über eine achtjährige Lebensdauer.

>8000 Zyklen bei 0,5 °C und 25 °C mit 80 % Energieerhaltung: Bei einem Zyklus pro Arbeitstag entspricht das einer nominellen Lebensdauer von mehr als zwanzig Jahren, sodass Zyklen selten der begrenzende Faktor sind.

THDi unter 3 % bei Nennleistung: Die anderen Geräte Ihres Gebäudes zahlen keinen Oberschwingungsnachteil für die Unterbringung der Batterie.

Der Leistungsfaktor ist über den gesamten Bereich von -1 bis 1 einstellbar, sodass das System den Leistungsfaktor vor Ort korrigieren kann, während es im Leerlauf ist, anstatt stillzustehen.

Doppelter Brandschutz – Aerosol plus Perfluorhexanon – sowohl auf PACK- als auch auf Schrankebene. Versicherer fordern zunehmend eine zweistufige Unterdrückung bei gewerblichen Anlagen.

Intelligente Klimatisierung statt passiver Kühlung: Die Zelltemperatur bleibt über den gesamten String hinweg gleichmäßig, was tatsächlich darüber entscheidet, ob 8000 Zyklen erreicht werden.

Technische Spezifikationen

Websites, auf denen die Zahlen funktionieren

Produktionsanlagen mit starken Motoranläufen: Durch kurze Spitzen verursachte Bedarfsgebühren sind der eindeutigste Amortisationsfall für die Speicherung.

Gewerbliche Gebäude mit hoher HVAC-Last am Nachmittag: Laden über Nacht zum günstigen Tarif, Entladen über die Kühlspitze.

Standorte mit bestehenden Dachsolaranlagen und Exportbeschränkungen: Speichern Sie überschüssige Erzeugung, anstatt sie zu drosseln oder zu niedrigen Einspeisetarifen zu exportieren.

Anlagen mit Diesel-Backup: Das EMS koordiniert PV, Batterie und Generator und reduziert so die Betriebsstunden des Generators und den Kraftstoffverbrauch.

Ladestationen für Elektrofahrzeuge: Puffern Sie die Netzverbindung, sodass eine Reihe von Ladegeräten keine kostspielige Modernisierung der Versorgung erzwingen muss.

Wie Peak Shaving tatsächlich abläuft

Das EMS überwacht kontinuierlich den Standortzähler. Sie legen einen Bedarfsschwellenwert fest – normalerweise knapp unter Ihrer vertraglich vereinbarten Kapazität – und das System entlädt sich immer dann, wenn die gemessene Last diesen Schwellenwert überschreiten würde. Die Reaktion ist schnell genug, um Motorstarts und ähnliche kurze Spitzen zu erfassen.

Das Aufladen erfolgt eher geplant als opportunistisch. Der Controller schaut sich Ihren Tarifkalender an und füllt die Batterie außerhalb der Spitzenzeiten auf, oder früher, wenn die PV-Anlage mehr erzeugt, als das Gebäude verbraucht.

Im Off-Grid-Modus stellt das optionale STS den Standort bei Netzausfall auf Batterieversorgung um. Die Standardkapazität beträgt 240–500 kW, wobei größere Einheiten verfügbar sind, und die Übertragung erfolgt schnell genug, dass IT-Geräte und Steuerungssysteme betriebsbereit bleiben, anstatt neu zu starten.

Sicherheitstechnik und Zertifizierung

Akkupacks sind nach CE und RoHS zertifiziert; Das komplette System verfügt über UN38.3- und MSDS-Dokumentation für den Versand und die Standortgenehmigung.

Zweistufige Brandbekämpfung: Aerosol wirkt auf Packungsebene, während Perfluorhexanon das Schrankvolumen schützt und so zwei unterschiedliche Fehlerskalen bekämpft.

IP54-Gehäuse, bei dem das Elektrofach vom Batteriefach getrennt ist, sodass sich ein thermisches Ereignis in einem Fach nicht auf das andere ausbreitet.

Jede Packung wird vor dem Zusammenbau nach Kapazität sortiert und der Innenwiderstand angepasst. Nicht übereinstimmende Zellen in einem String der Serie 256 sind die klassische Ursache für vorzeitigen Kapazitätsverlust.

Isolations- und dielektrische Tests werden an 100 % der zusammengebauten Systeme durchgeführt und die Ergebnisse anhand der Seriennummer aufgezeichnet.

Der Betriebsbereich wird bei 0 °C bis +50 °C und bis zu 95 % Luftfeuchtigkeit ohne Kondensation überprüft.

Bausequenz in unserem Werk Yueqing

1. Zellannahme – jede Charge wird auf Kapazität und Innenwiderstand anhand der vom Lieferanten angegebenen Werte untersucht.

2. Zelleneinstufung und -zuordnung – Zellen werden so sortiert, dass jede Saite aus einem schmalen Leistungsband besteht.

3. PACK-Montage – Sammelschienenschweißen, BMS-Verkabelung und Isolationsprüfung auf Paketebene.

4. Schrankherstellung – Blech geschnitten, geformt und geschweißt, dann vorbehandelt und pulverbeschichtet.

5. Integration – Pakete, PCS, Klimaanlage, Brandbekämpfung und EMS im Schrank installiert und verkabelt.

6. Inbetriebnahmetest – vollständiges Laden und Entladen bei 0,5 °C mit Temperatur- und Spannungsprotokollierung auf Zellenebene.

7. Netzsimulation – netzinterne und netzunabhängige Übertragung anhand einer programmierbaren Wechselstromquelle verifiziert.

8. Verpackung – Schrank auf einer verstärkten Palette befestigt, Stoßindikatoren angebracht und dann für den Seetransport in Kisten verpackt.

Ist 130 kW/257 kWh die richtige Größe?

Die Dimensionierung richtet sich nach Ihrem Lastprofil, nicht nach Ihrer Gebäudefläche. Rufen Sie halbstündliche Messgerätedaten für zwölf Monate ab und sehen Sie sich die Form Ihrer Spitzenwerte an: wie hoch über der Grundlinie und wie lange. Ein 130-kW-/257-kWh-System deckt Spitzen bis zu 130 kW mit einer Dauer von bis zu etwa zwei Stunden ab.

Wenn Ihre Spitzen kürzer, aber höher sind – sagen wir 250 kW für zwanzig Minuten – benötigen Sie mehr Leistung und weniger Energie, und eine andere Konfiguration eignet sich besser. Wenn sie den ganzen Tag laufen, wird sich dieses System früh entladen und Sie sind am Nachmittag ungeschützt.

Seien Sie auch ehrlich, was den Tarif angeht. Wenn die Nachfragegebühren niedrig sind oder fehlen, amortisiert sich die Spitzenausgleichszahlung allein selten innerhalb eines angemessenen Zeitraums. In diesem Fall muss der Geschäftsfall auf dem Reservewert oder dem solaren Eigenverbrauch basieren, und das möchten wir lieber klären, bevor Sie sich verpflichten.

Was Sie mit anderen Anbietern vergleichen sollten

Fragen Sie nach der Lebensdauer bei 0,5 °C und der angegebenen Retentionsschwelle. Eine Zykluszahl ohne Temperatur, Rate und Retentionsprozentsatz ist bedeutungslos.

Fragen Sie, welcher Brandschutz auf Paketebene und nicht nur auf Schrankebene enthalten ist. Viele Zitate beziehen sich nur auf eines.

Fragen Sie, ob die angegebene Effizienz auf Systemebene oder nur auf DC-Seite hin und her geht. Unser Wert beträgt maximal 88 % bei 0,5 °C, gemessen über das gesamte System.

Fragen Sie nach der EMS-Integration mit vorhandenen PV-Wechselrichtern und -Generatoren – die spätere Nachrüstung eines inkompatiblen EMS kostet mehr als die Steuerung selbst.

Geschäftsbedingungen: Produktion 25–35 Arbeitstage für Standardkonfigurationen, 5 Jahre Garantie, mit erweiterter Abdeckung bei Bestellung erhältlich.

Versand eines 2800 kg schweren Schranks

Der Schrank misst 1550 × 1268,5 × 2185 mm und wiegt 2800 kg. Daher wird er als einzelne Einheit auf einer Palette mit verstärktem Stahlrahmen geliefert und verfügt über Hebepunkte, die für einen Gabelstapler oder Kran zugänglich sind.

Zwei Schränke passen in einen 20-Fuß-Container; Je nach Aussteifung passen fünf bis sechs in einen 40-Fuß-High-Cube. Batterien sind als UN3480-Gefahrgut für den Seetransport eingestuft – wir kümmern uns um die Deklaration und versenden den UN38.3-Testbericht und das Sicherheitsdatenblatt zusammen mit den Unterlagen.

Die Bedingungen sind FOB Ningbo oder Shanghai, mit CIF verfügbar. Luftfracht ist bei diesem Gewicht und dieser Klassifizierung nicht praktikabel. Planen Sie zusätzliche Zeit für die Buchung gefährlicher Güter ein, wodurch sich der Fahrplan im Vergleich zur Stückgutfracht in der Regel um eine Woche verlängert.

Garantie und Langzeitservice

Fünf Jahre Garantie auf Akkupacks, PCS, EMS, Wärmemanagement und Brandbekämpfung als Gesamtsystem.

Fernüberwachung über CAN, Ethernet oder RS485, optional mit 4G. Wir können Daten auf Zellenebene lesen und ein schwaches Modul identifizieren, bevor es die Systemkapazität beeinträchtigt.

Jährlicher Servicebesuch empfohlen: Austausch des Luftfilters, Inspektion der Brandbekämpfung, Überprüfung des Klemmendrehmoments und Kapazitätsüberprüfung.

Ersatzpackungen sind auf Lager und werden innerhalb von 5–7 Werktagen versendet. Ein einzelnes fehlerhaftes Paket kann ausgetauscht werden, ohne dass der gesamte Schrank offline geschaltet werden muss.

Zum Zeitpunkt der Bestellung ist eine Garantieverlängerung auf acht oder zehn Jahre verfügbar, der Preis richtet sich nach Ihrem erwarteten Fahrprofil.

Installations- und Betriebsfehler

Falsch: Den Schrank ohne Abstand an einer Wand aufstellen. Rechts: Beachten Sie die Lüftungsabstände im Handbuch. Luftgekühlte Systeme geben Wärme an die Umgebungsluft ab und benötigen dafür Platz.

Falsch: Festlegen der Bedarfsschwelle anhand einer einzelnen Monatsrechnung. Right: use twelve months of interval data. Seasonal peaks are what catch operators out.

Falsch: Angenommen, die Batterie deckt bei einem Ausfall das gesamte Gelände ab. Richtig: Dimensionieren Sie Ihren kritischen Lastkreis bewusst. 130 kW sind beträchtlich, aber nicht unbegrenzt.

Falsch: Aus Kostengründen auf den jährlichen Filterwechsel verzichten. Rechts: Ein eingeschränkter Luftstrom erhöht die Zelltemperatur, und eine erhöhte Temperatur führt am schnellsten zu Kapazitätsverlusten.

Falsch: Installation dort, wo Hochwasserrisiko besteht. Rechts: IP54 schützt vor Staub und Spritzwasser, nicht vor stehendem Wasser. Erhöhen Sie den Sockel, wenn es auf dem Gelände bereits zu Überschwemmungen gekommen ist.

Was Betreiber berichten

Eine Textilfabrik in Bursa, Türkei, hat Anfang 2025 eines dieser Systeme in Betrieb genommen, um die Bedarfsgebühren beim Starten von Webmaschinenmotoren zu verwalten. Ihr Elektrotechniker berichtete, dass die Bedarfsspitze im ersten vollen Abrechnungsmonat um etwa 90 kW gesunken sei, und stellte fest, dass das EMS einige Wochen lang angepasst werden musste, bevor der Schwellenwert für das Lastmuster richtig eingestellt wurde.

Ein Kühlhausbetreiber in Nairobi kaufte das System hauptsächlich zur Sicherung und nicht zur Deckung von Spitzenzeiten. Ihr Feedback war praktisch: Netzausfälle, die zuvor den Start eines Generators innerhalb von Minuten bedeuteten, bleiben jetzt unbemerkt, obwohl sie uns gebeten haben, die Alarmschwelle für einen niedrigen Ladezustand nach einem längeren Ausfall nach oben anzupassen.

Ein gewerblicher Vermieter in Kasachstan, der zwei Schränke in einem Bürokomplex betreibt, äußerte sich zu dem Geräusch der Klimaanlage, das auf einem angrenzenden Parkplatz zu hören war, womit er nicht gerechnet hatte. Wir haben ein empfohlenes akustisches Bildschirmlayout geliefert, anstatt das Gerät zu modifizieren.

Häufig gestellte Fragen

F: Wie lange kann es 130 kW liefern?

A: Ungefähr zwei Stunden nach vollständiger Aufladung bei 0,5 °C, sodass bei der angegebenen Entladetiefe 257 kWh nutzbar sind.

F: Funktioniert es ohne Gitter?

A: Ja, im Off-Grid-Modus mit dem optionalen STS. Die Standardübertragungskapazität beträgt 240–500 kW; größer ist anpassbar.

F: Wie hoch ist die tatsächliche Hin- und Rückflugeffizienz?

A: Maximal 88 % bei 0,5 °C, gemessen auf Systemebene, einschließlich Umwandlung und Hilfslasten.

F: Kann es direkt über Solarenergie aufgeladen werden?

A: Ja, über das EMS, das PV, Batterie, Netz und Generator koordiniert.

F: Wie lange halten die Batterien?

A: Mehr als 8000 Zyklen bei 0,5 °C und 25 °C mit mindestens 80 % Retention. Höhere Umgebungstemperaturen verkürzen diesen.

F: Welche Zertifizierungen trägt es?

A: CE und RoHS auf Packungsebene, UN38.3 und MSDS für die gesamte Ausrüstung.

F: Welche Wartung ist erforderlich?

A: Jährlicher Filterwechsel, Feuerlöschprüfung, Drehmomentüberprüfung und Kapazitätstest. Ungefähr ein halber Tag pro Schrank.

F: Wie lange ist die Vorlaufzeit?

A: 25–35 Werktage für Standardkonfigurationen; Eine individuelle EMS-Integration oder nicht standardmäßige Spannungen dauern länger.
