Die Einführung von Elektrofahrzeugen ist weit über das Early-Adopter-Stadium hinaus fortgeschritten, und mit ihr ist auch die Nachfrage nach zuverlässigen täglichen Ladevorgängen stark gestiegen. Zu den praktischsten und am weitesten verbreiteten Optionen gehörenWandmontierte AC-Ladegeräte. Diese Geräte werden an einer Wand oder einem speziell angefertigten Sockel befestigt und versorgen das Bordladegerät des Fahrzeugs auf sichere, kontrollierte und intelligente Weise mit Wechselstrom. Für Hausbesitzer, Arbeitsplätze, Wohngebäude und Flottendepots stellt ein an der Wand montiertes AC-Ladegerät eine bedeutende Verbesserung gegenüber einem tragbaren Ladekabel dar, da es schnelleres Laden, besseren Schutz und bequemes Kabelmanagement bietet.
Ein an der Wand montiertes AC-Ladegerät ist nicht nur eine Annehmlichkeit. Es handelt sich um eine permanente Elektroinstallation, die für Ihr spezifisches Fahrzeug, Ihr Fahrverhalten und Ihre verfügbare elektrische Kapazität optimiert werden kann. Tragbare EVSE-Geräte sind durch den verwendeten Stecker begrenzt und laden oft mit geringeren Strömen, während ein ordnungsgemäß installiertes Wandgerät je nach Modell bis zu 22 kW liefern kann. Darüber hinaus sind Wandgeräte immer einsatzbereit, an einem festen Standort montiert und verfügen häufig über intelligente Funktionen wie zeitgesteuertes Laden, Energieüberwachung und Lastausgleich. AMPPAL hat viel in diese Kategorie investiert, um den Benutzern ein ausgewogenes Verhältnis von Leistung, Haltbarkeit und Benutzerfreundlichkeit zu bieten.
Da diese Ladegeräte montiert sind, entfällt das Kabelgewirr auf dem Boden und die Stolpergefahr wird verringert. Außerdem schützen sie den Ladestecker und die Elektronik vor unbeabsichtigter Beschädigung, Witterungseinflüssen und unbefugter Nutzung. Für Haushalte mit mehr als einem Elektrofahrzeug oder für kleine gewerbliche Parkplätze ist ein wandmontiertes AC-Ladegerät die Grundlage für eine effiziente Laderoutine.

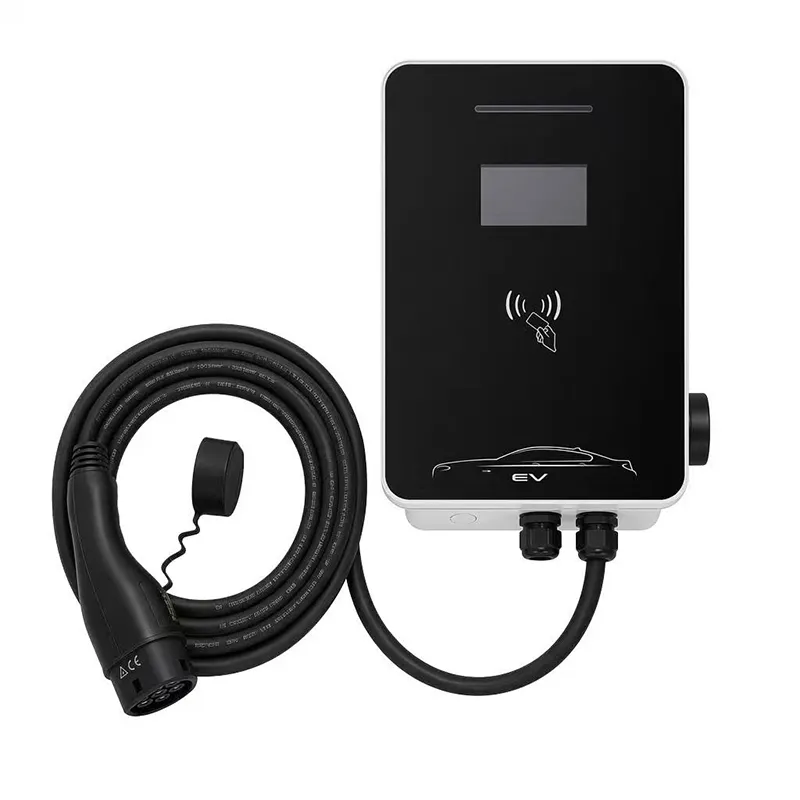

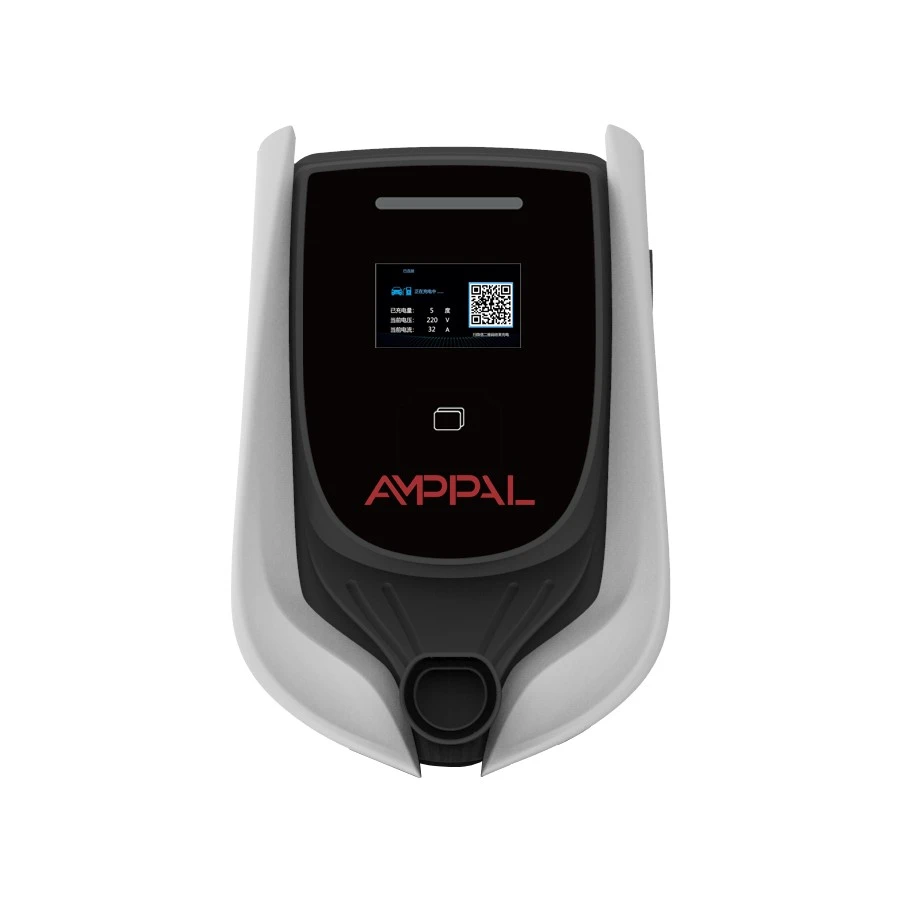

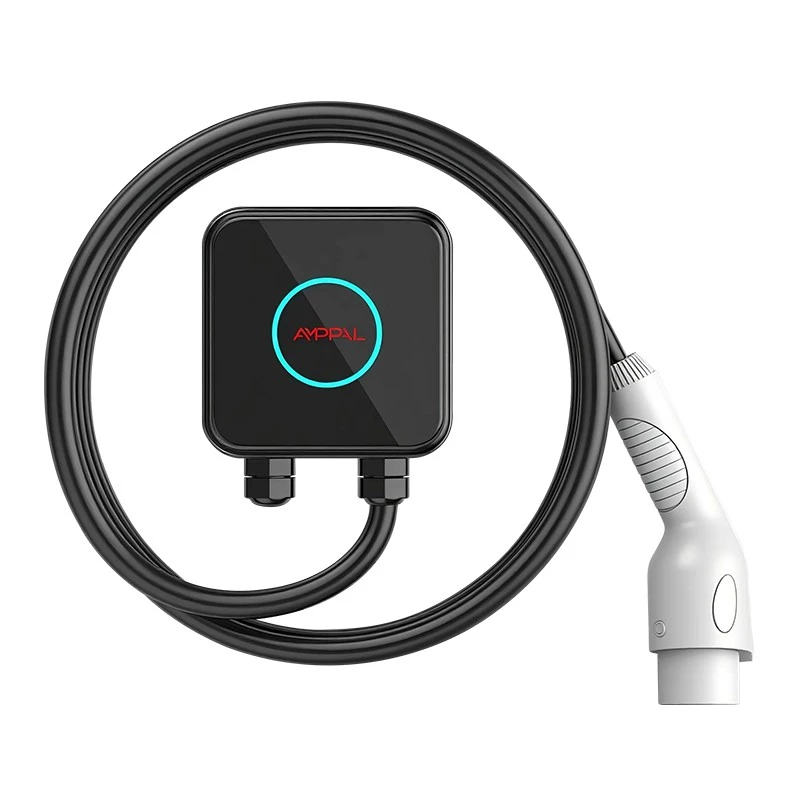

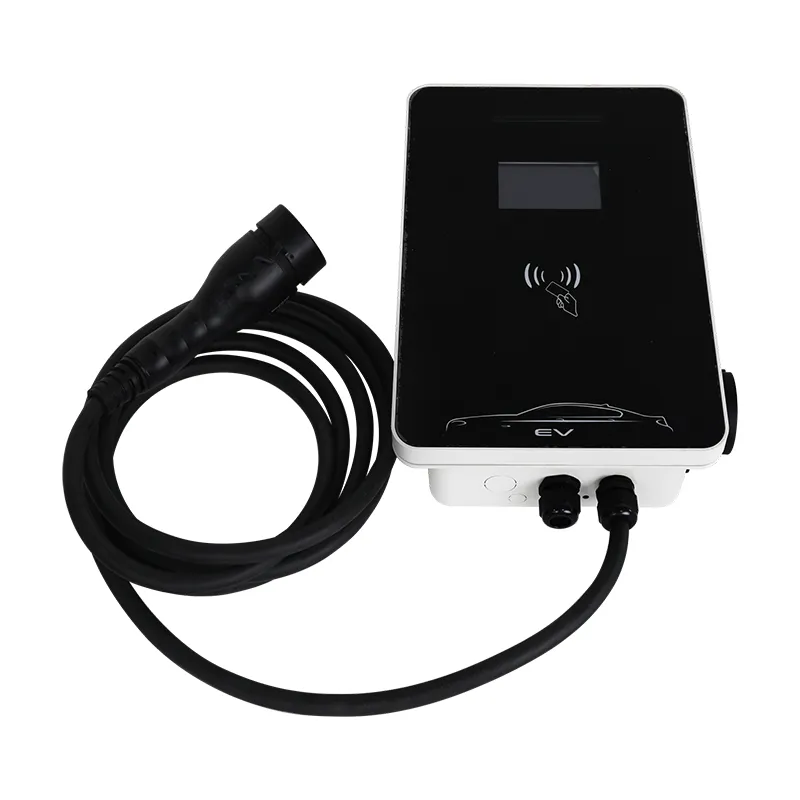

AMPPAL bietet derzeit drei Hauptmodelle für wandmontierte AC-Ladegeräte an, um unterschiedliche Stromanforderungen und Installationsszenarien abzudecken. Der AMPPAL HomeCharge 7 ist für den Wohnbereich mit einphasiger Stromversorgung konzipiert. Der AMPPAL ProCharge 11 unterstützt sowohl einphasige als auch dreiphasige Installationen und ist somit eine flexible Option für Privathaushalte und leichte Gewerbestandorte. Der AMPPAL CommercialCharge 22 ist ein dreiphasiges Gerät, das für Orte gedacht ist, an denen eine schnellere AC-Ladung erforderlich ist, wie zum Beispiel Arbeitsplätze, Fuhrparks und öffentliche Parkplätze. Alle Modelle verfügen über dieselbe zentrale Sicherheitsplattform, dieselbe Gehäusedesignsprache und dieselben intelligenten Konnektivitätsfunktionen.
| Parameter | HomeCharge 7 | ProCharge 11 | Kommerzielle Gebühr 22 |
| Maximale Ausgangsleistung | 7,2 kW | 11 kW | 22 kW |
| Eingangsspannung | 230 V AC einphasig | 230 V AC einphasig / 400 V AC dreiphasig | 400 V AC dreiphasig |
| Nennstrom | 32 A | 16 A / 32 A | 32 A |
| Steckertyp | Typ 2 (IEC 62196-2) / Typ 1 (SAE J1772) | Typ 2 / Typ 1 | Typ 2 / Typ 1 |
| Kabellänge | 5 m / 7,5 m | 5 m / 7,5 m | 5 m / 7,5 m |
| Gehäusebewertung | IP65 | IP65 | IP65 |
| Wirkungsbewertung | IK10 | IK10 | IK10 |
| Betriebstemperatur | -30°C bis +50°C | -30°C bis +50°C | -30°C bis +50°C |
| Kommunikation | WLAN, Ethernet, optional 4G | WLAN, Ethernet, optional 4G | WLAN, Ethernet, 4G, OCPP 1,6J |
| Benutzerauthentifizierung | App, RFID-Karte | App, RFID-Karte | App, RFID-Karte, OCPP-Plattform |
| Schutzfunktionen | OCP, OVP, UVP, Erdschluss, Überspannung, PEN-Fehler | OCP, OVP, UVP, Erdschluss, Überspannung, PEN-Fehler | OCP, OVP, UVP, Erdschluss, Überspannung, PEN-Fehler, Fehlerstromerkennung |
| Energiemessung | Integrierte Genauigkeit von ±1 % | Integrierte Genauigkeit von ±1 % | Integrierte Genauigkeit von ±1 % |
| Abmessungen (H x B x T) | 345 x 220 x 110 mm | 345 x 220 x 110 mm | 380 x 240 x 120 mm |
| Gewicht | 5,2 kg | 5,4 kg | 6,8 kg |
| Zertifizierung | CE, UKCA, RoHS | CE, UKCA, RoHS, REACH | CE, UKCA, RoHS, REACH, FCC |
Alle wandmontierten AC-Ladegeräte von AMPPAL sind so konstruiert, dass sie IEC 61851-1 und die relevanten nationalen Verkabelungsvorschriften erfüllen. Der genaue Steckertyp und die Kabellänge können bei der Bestellung passend zum Fahrzeug und Einbauort ausgewählt werden.
Die Ladegeschwindigkeit eines an der Wand montierten AC-Ladegeräts wird durch drei Variablen bestimmt: die Ausgangsleistung des Ladegeräts, die maximale AC-Ladekapazität des Bordladegeräts des Fahrzeugs und die verfügbare Versorgung über die Schalttafel. Ein 7,2-kW-Ladegerät an einem einphasigen 230-V-Stromkreis verbraucht 32 A und sorgt in der Regel für eine Reichweite von 30 bis 40 Kilometern pro Stunde. Ein 11-kW-Ladegerät an einer dreiphasigen 16-A-Versorgung bringt etwa 50 bis 60 Kilometer pro Stunde. Ein 22-kW-Ladegerät mit dreiphasigem 32-A-Ladegerät kann bis zu 120 Stundenkilometer erreichen, sofern das Bordladegerät des Fahrzeugs diesen Wert unterstützt. Viele Elektrofahrzeuge begrenzen die AC-Ladeleistung auf 7,2 kW oder 11 kW, sodass die tatsächliche Leistung niedriger sein kann, selbst wenn das Ladegerät höher ausgelegt ist. AMPPAL empfiehlt, das Ladegerät sowohl auf das Fahrzeug als auch auf die Elektroinstallation abzustimmen, um nicht für ungenutzte Kapazität bezahlen zu müssen.
Für die meisten Ladevorgänge über Nacht ist ein wandmontiertes AC-Ladegerät mit 7,2 kW oder 11 kW ausreichend. Eine 22-kW-Einheit ist in gewerblichen Umgebungen sinnvoller, wo Fahrzeuge möglicherweise nur zwei bis vier Stunden geparkt sind und in diesem Zeitfenster eine sinnvolle Aufladung erforderlich ist. Da das Laden mit Wechselstrom über das Bordladegerät des Fahrzeugs erfolgt, ist es schonender für die Batterie als häufiges Schnellladen mit Gleichstrom und daher die bevorzugte Wahl für den täglichen Gebrauch.
Ein an der Wand montiertes AC-Ladegerät sollte von einem qualifizierten Elektriker gemäß den örtlichen Vorschriften und den Anweisungen des Herstellers installiert werden. Der Standardinstallationsprozess umfasst die Montage der Rückplatte an einer festen Wand, den Anschluss des Versorgungskabels an einen speziellen Schutzschalter sowie die Konfiguration der Strombegrenzung und der Schutzeinstellungen. Das Ladegerät sollte in der Nähe des Parkplatzes des Fahrzeugs positioniert werden. Um den Spannungsabfall zu verringern, müssen jedoch die Nennstromstärke des Kabels und die Entfernung vom Verteilerkasten berücksichtigt werden. Für Stromkreise, die länger als 20 Meter sind, kann ein größerer Leiterquerschnitt erforderlich sein.
Wandmontierte AC-Ladegeräte von AMPPAL werden mit einer Montageschablone, einer Wandhalterung und der gesamten erforderlichen Hardware geliefert. Das Gehäuse lässt sich zur Verkabelung von vorne öffnen, was die Installation und Wartung vereinfacht. Bei Außeninstallationen sollte der Elektriker geeignete wetterfeste Kabelverschraubungen verwenden und sicherstellen, dass das Gerät in einer Höhe montiert wird, die den Stecker und das Kabel von stehendem Wasser fernhält. Alle Modelle verfügen über einen Drehschalter oder eine App-basierte Stromeinstellung, um das Ladegerät an die verfügbare Stromkreiskapazität anzupassen.
Sicherheit ist die Grundlage jedes AC-Wandladegeräts von AMPPAL. Das IP65-Gehäuse schützt vor Staub und Wasserstrahlen aus allen Richtungen, während die IK10-Schlagfestigkeit bedeutet, dass das Gerät erheblichen mechanischen Stößen standhalten kann, ohne die interne Sicherheit zu beeinträchtigen. Die Ladeelektronik ist vom Gehäuse isoliert und alle stromführenden Teile sind durch eine flammhemmende Isolierabdeckung abgedeckt. Die Ladegeräte überwachen kontinuierlich die Verbindung zwischen Fahrzeug und Wandgerät. Bei Unterbrechung des Steuerpilotsignals stoppt der Ladevorgang sofort. Die eingebaute Fehlerstromerkennung fügt über den externen RCD hinaus eine Schutzschicht hinzu und verringert so das Risiko eines Stromschlags bei Nässe.
Bei Installationen, bei denen das Erdungssystem TN-C-S ist, verfügen AMPPAL-Geräte über eine PEN-Fehlererkennung. Diese Sicherheitsfunktion unterbricht den Ladevorgang, wenn die Schutzerdung und der Neutralleiter unterbrochen sind, und verhindert so, dass die Fahrzeugkarosserie unter Spannung steht. Überspannungs- und Unterspannungsschutz schützen vor Netzschwankungen, und der Überspannungsschutz hilft, das Ladegerät vor blitzbedingten Spannungsspitzen zu schützen. Durch diese Eigenschaften eignen sich die wandmontierten AC-Ladegeräte von AMPPAL sowohl für den Innen- als auch für den Außenbereich in Wohn-, Gewerbe- und öffentlichen Umgebungen.
Von modernen AC-Wandladegeräten wird erwartet, dass sie mehr können als nur Strom zu liefern. AMPPAL hat eine vollständige Smart-Charging-Plattform in seine Hardware integriert. Jede Einheit kann eine Verbindung zu einem lokalen Wi-Fi-Netzwerk oder kabelgebundenem Ethernet herstellen. Für Standorte ohne zuverlässigen Internetzugang ist optional eine 4G-Konnektivität verfügbar. Über die mobile AMPPAL-App können Benutzer eine Ladesitzung starten und stoppen, den Stromverbrauch in Echtzeit anzeigen, einen Ladeplan festlegen und den kumulierten Energieverbrauch überwachen. Die App unterstützt auch mehrere Ladegeräte unter einem Konto und ist somit praktisch für Haushalte mit zwei Elektrofahrzeugen oder für Kleinunternehmer, die mehrere Parkplätze verwalten.
Für kommerzielle Anwendungen ermöglicht die OCPP 1.6J-Kompatibilität des Ladegeräts die Kommunikation mit einem zentralen Managementsystem. Dies ermöglicht Fernüberwachung, Tarifintegration, Benutzerabrechnung und Lastmanagement über mehrere Ladepunkte hinweg. Da die Firmware drahtlos aktualisierbar ist, kann AMPPAL neue Funktionen und Sicherheitspatches hinzufügen, ohne dass ein Besuch vor Ort erforderlich ist.
Wandmontierte AC-Ladegeräte passen an eine Vielzahl von Standorten. In einer privaten Garage deckt ein 7,2-kW- oder 11-kW-Gerät den Ladebedarf über Nacht ab und sorgt dafür, dass das Ladekabel ordentlich verstaut ist. In einem Carport oder einer Einfahrt verhindert ein für den Außenbereich geeignetes Gerät mit RFID-Zugriff die unbefugte Nutzung. In einem Mehrfamilienhaus können mehrere AMPPAL-Geräte mit dynamischem Lastmanagement verbunden werden, um die Bewohner zu versorgen, ohne die Hauptversorgung des Gebäudes zu überlasten. Am Arbeitsplatz können Mitarbeiter tagsüber eine Steckdose anschließen und die intelligente Planungsfunktion kann den Ladevorgang an die Solarstromerzeugung oder an Tarife außerhalb der Spitzenzeiten anpassen. Für Flottendepots ermöglichen wandmontierte AC-Ladegeräte das kostengünstige Laden von Liefer- und Servicefahrzeugen über Nacht und reduzieren so die Abhängigkeit von der öffentlichen DC-Schnellladeinfrastruktur.
F: Was ist ein wandmontiertes AC-Ladegerät und wie funktioniert es?
A: Ein wandmontiertes AC-Ladegerät ist eine feste Ladestation für Elektrofahrzeuge, die an einer Wand oder einem Sockel montiert wird. Es bezieht Wechselstrom aus der Stromversorgung des Gebäudes, kommuniziert über das Ladekabel mit dem Fahrzeug und liefert sicher Wechselstrom an das Bordladegerät des Fahrzeugs. Das Bordladegerät wandelt diesen Wechselstrom dann in Gleichstrom um, um die Hochspannungsbatterie aufzuladen. Wandmontierte AC-Ladegeräte von AMPPAL folgen dem Control-Pilot-Standard IEC 61851, der die Verbindung ständig überwacht und den Ladestrom entsprechend der Fahrzeuganforderung und der Kapazität des Ladegeräts anpasst. Dieses Design macht feste Wandgeräte sicherer und leistungsfähiger als tragbare Ladekabel.
F: Wie lange dauert das Laden eines Elektrofahrzeugs mit einem an der Wand montierten AC-Ladegerät?
A: Die Ladezeit hängt von der Ausgangsleistung des Ladegeräts, dem Bordladegerät des Fahrzeugs, der Batteriegröße und dem aktuellen Ladezustand ab. Als allgemeiner Richtwert kann ein 7,2-kW-Ladegerät etwa 7,2 kWh pro Stunde liefern. Wenn ein Fahrzeug über eine nutzbare Batterie mit 60 kWh verfügt, würde eine vollständige Aufladung aus leerem Zustand etwa 8 bis 9 Stunden dauern. Ein 11-kW-Ladegerät verkürzt diese Zeit auf etwa 5,5 bis 6 Stunden, und ein 22-kW-Ladegerät kann sie auf unter 3 Stunden verkürzen, wenn das Fahrzeug das 22-kW-Wechselstromladen unterstützt. Die meisten Fahrer laden nicht im leeren Zustand, sodass die realen Sitzungen mit einem an der Wand montierten AC-Ladegerät oft kürzer sind. AMPPAL empfiehlt, das Ladegerät entsprechend der maximalen AC-Laderate des Fahrzeugs und der verfügbaren elektrischen Kapazität zu dimensionieren.
F: Kann ein wandmontiertes AC-Ladegerät im Freien installiert werden?
A: Ja, alle wandmontierten AC-Ladegeräte von AMPPAL verfügen über die Schutzart IP65, d. h. sie sind staubdicht und gegen Strahlwasser aus allen Richtungen geschützt. Sie verfügen außerdem über die Schlagfestigkeitsklasse IK10 und können bei Temperaturen von -30 °C bis +50 °C betrieben werden. Für die Installation im Freien sind eine spezielle wetterfeste Stromversorgung, geeignete Kabelverschraubungen und eine geeignete Montagefläche erforderlich. Das Ladegerät sollte so positioniert werden, dass der Stecker vor direktem stehendem Wasser geschützt ist und das Kabel keine Stolpergefahr darstellt. Ein qualifizierter Elektriker sollte den Standort inspizieren und das Gerät gemäß den örtlichen Vorschriften installieren.
F: Welche Stromversorgung benötige ich für ein AC-Wandladegerät von AMPPAL?
A: Ein 7,2-kW-Ladegerät benötigt im Allgemeinen eine einphasige 230-V-Stromversorgung mit einer Nennleistung von 32 A. Ein 11-kW-Ladegerät verwendet normalerweise eine dreiphasige 400-V-Stromversorgung mit 16 A, obwohl einige einphasige Installationen für einen niedrigeren Strom konfiguriert werden können. Ein 22-kW-Ladegerät benötigt eine 400-V-Drehstromversorgung mit 32 A. Die Schalttafel muss über einen eigenen Leistungsschalter mit der richtigen Nennleistung verfügen und die Verkabelung muss für die Dauerlast ausgelegt sein. AMPPAL-Geräte verfügen über einstellbare Stromeinstellungen. Wenn die vorhandene Versorgung begrenzt ist, kann das Ladegerät auf eine niedrigere Leistungsstufe eingestellt werden, um eine Überlastung des Panels zu vermeiden. Mithilfe des dynamischen Lastausgleichs kann der Ladestrom auch automatisch reduziert werden, wenn andere Haushaltslasten hoch sind.
F: Sind die wandmontierten AC-Ladegeräte von AMPPAL mit allen Elektrofahrzeugen kompatibel?
A: Wandmontierte AC-Ladegeräte von AMPPAL sind mit allen Elektrofahrzeugen kompatibel, die das AC-Laden über einen Typ-2-Anschluss unterstützen, was in Europa und für die meisten mit CCS ausgestatteten Fahrzeuge weltweit der Standard ist. Für Fahrzeuge, die den SAE J1772-Standard verwenden, wie z. B. einige ältere oder importierte Modelle, sind Steckerversionen vom Typ 1 verfügbar. Der Ladevorgang unterliegt internationalen Standards. Solange der physische Stecker übereinstimmt, vereinbaren Ladegerät und Fahrzeug automatisch den entsprechenden Strom und die entsprechende Spannung. Wenn die maximale AC-Laderate eines Fahrzeugs unter der Ausgangsleistung des Ladegeräts liegt, liefert das Ladegerät einfach die niedrigere Rate.
F: Welche intelligenten Funktionen bieten die AC-Wandladegeräte von AMPPAL?
A: Wandmontierte AC-Ladegeräte von AMPPAL sind mit integriertem WLAN und Ethernet sowie optionaler 4G-Mobilfunkverbindung ausgestattet. Über die AMPPAL-App können Benutzer Ladesitzungen planen, um von niedrigeren Stromtarifen zu profitieren, den Stromverbrauch in Echtzeit überwachen, den Energieverbrauch im Laufe der Zeit verfolgen und den Zugang mithilfe von RFID-Karten steuern. Kommerzielle Modelle unterstützen OCPP 1.6J und können so in eine Lademanagementplattform eines Drittanbieters für Abrechnung, Ferndiagnose und Lastmanagement integriert werden. Die Firmware des Ladegeräts kann drahtlos aktualisiert werden und die gesamte Kommunikation wird zum Schutz der Benutzerdaten verschlüsselt.
F: Welche Sicherheitsvorkehrungen sind in ein AC-Wandladegerät von AMPPAL integriert?
A: AC-Wandladegeräte von AMPPAL verfügen über mehrere Schutzschichten. Der Überstromschutz verhindert, dass das Ladegerät mehr Strom zieht, als der Stromkreis verarbeiten kann. Über- und Unterspannungsschutz schützen vor Netzanomalien. Erdschlusserkennung und Fehlerstromerkennung schützen vor elektrischem Schlag. Ein Überspannungsschutz schützt die Elektronik vor Spannungsspitzen. Temperatursensoren reduzieren die Leistung, wenn das Ladegerät überhitzt. Bei TN-C-S-Erdungssystemen unterbricht die PEN-Fehlererkennung die Ladung, wenn Schutzerde und Neutralleiter verloren gehen. Das IP65-Gehäuse bietet zusätzlichen Schutz vor Staub und Wasser und die IK10-Einstufung schützt vor Stößen. Diese Funktionen sorgen zusammen dafür, dass das Ladegerät für den Innen- und Außenbereich sicher ist.
F: Kann ich mehrere wandmontierte AC-Ladegeräte an einem Ort verwalten?
A: Ja, mehrere AC-Wandladegeräte von AMPPAL können gruppiert und als Netzwerk verwaltet werden. In einem Haushalt mit zwei Elektrofahrzeugen können beide Ladegeräte über ein AMPPAL-App-Konto gesteuert werden. In Gewerbe- oder Wohnumgebungen mit mehreren Wohneinheiten ermöglicht OCPP 1.6J einem zentralen Verwaltungssystem die Überwachung jeder Einheit, die Festlegung unterschiedlicher Zugriffsebenen und die Durchführung von Remote-Resets. Das Lastmanagement über mehrere Ladegeräte hinweg verhindert, dass der Gesamtstrom die verfügbare Versorgung des Standorts überschreitet. Dies ist besonders wertvoll in Mehrfamilienhäusern, Arbeitsplätzen und Flottendepots, wo möglicherweise mehrere Fahrzeuge gleichzeitig aufgeladen werden müssen.
F: Wie unterscheidet sich ein wandmontiertes AC-Ladegerät von einem DC-Schnellladegerät?
A: Ein an der Wand montiertes AC-Ladegerät versorgt das Bordladegerät des Fahrzeugs mit Wechselstrom, der diesen in Gleichstrom für die Batterie umwandelt. AC-Ladegeräte arbeiten typischerweise mit Leistungen von 3,7 kW bis 22 kW und eignen sich daher für das Laden über mehrere Stunden. Ein Gleichstrom-Schnellladegerät umgeht das Bordladegerät des Fahrzeugs und liefert Gleichstrom mit viel höherer Leistung, häufig 50 kW bis 350 kW, sodass kompatible Fahrzeuge in 20 bis 40 Minuten zu 80 % aufgeladen werden können. AC-Wandgeräte sind in der Anschaffung, Installation und im Betrieb deutlich kostengünstiger und belasten die Batterie bei häufigem Laden weniger. Für den täglichen Gebrauch zu Hause oder am Arbeitsplatz ist ein wandmontiertes AC-Ladegerät fast immer die praktischere und wirtschaftlichere Wahl.
F: Welche Wartung erfordert ein AC-Wandladegerät von AMPPAL?
A: Der Wartungsaufwand ist minimal. Das Ladegerät sollte regelmäßig auf sichtbare Schäden am Kabel, Stecker und Gehäuse überprüft werden. Die Anschlussstifte sollten sauber und trocken gehalten werden und das Kabel sollte bei Nichtgebrauch am integrierten Haken aufbewahrt werden. Der externe RCD oder RCBO im Schaltschrank sollte gemäß den örtlichen Vorschriften getestet werden, normalerweise alle sechs Monate. AMPPAL empfiehlt einmal im Jahr eine professionelle Inspektion für gewerbliche Anlagen oder Geräte, die in rauen Umgebungen betrieben werden. Firmware-Updates werden remote über die App oder die OCPP-Plattform bereitgestellt, sodass normalerweise keine physische Wartung erforderlich ist.
