Der Einsatz von Batterieenergiespeichern in großem Maßstab erfordert traditionell umfangreiche Montagearbeiten vor Ort, was für Projektteams Terminrisiken, Verkabelungsfehler und längere Inbetriebnahmezeiten mit sich bringt.Containerisiertes Batterie-Energiespeichersystem im Versorgungsmaßstabliefert vorab getestete, werkseitig integrierte Speichereinheiten der Megawattklasse, die direkt vor Ort platziert und angeschlossen werden können. In diesem Artikel werden die Dual-Capacity-Varianten, die integrierte Sicherheitsarchitektur, Fertigungsabläufe, reales Projekt-Feedback und wichtige Überlegungen für Entwickler und EPC-Teams bei der Bewertung von Energiespeicheranlagen im Containerformat untersucht.
Auf dieser Seite – Klicken Sie auf die Links, um zum Abschnitt zu springen

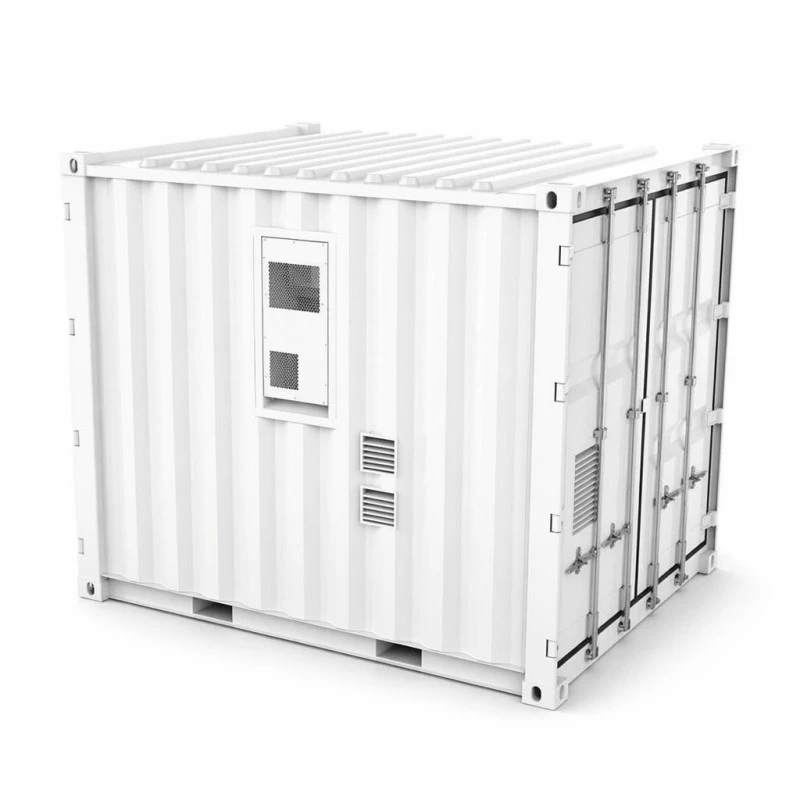

1. Was kommt bei Container-basierten Lagerprojekten auf dem LKW an?
Bei herkömmlichen Megawattstunden-Speicherprojekten werden die meisten Montageaktivitäten vor Ort durchgeführt. Batteriepakete werden auf Paletten geliefert, Rack-Strukturen werden vor Ort errichtet, große Mengen an Feldkabeln werden verlegt und angeschlossen, und ein Großteil des Inbetriebnahmeplans wird mit der Behebung von Verkabelungsfehlern verschlungen, die bei der Installation vor Ort entstanden sind.Containerisiertes Batterie-Energiespeichersystem im Versorgungsmaßstabkehrt diesen typischen Projektablauf um.
Der komplette Satz an Batteriepaketen, luftgekühlter Wärmezirkulationshardware, zwei Brandbekämpfungsbaugruppen und die vollständige Überwachungsverkabelung sind vollständig in die Fabrikanlagen in Yueqing integriert. Jedes Subsystem wird vor dem Versand im 3048 x 2438 x 2591 Millimeter großen Gehäuse einem kombinierten Test auf Systemebene unterzogen. Nach der Lieferung auf dem Projektgelände positionieren die Baustellenteams den Container auf vorbereiteten Betonplatten, verlegen die DC-Verkabelung von unten in Richtung der PCS- und EMS-Hardware vor Ort und fahren dann mit den Inbetriebnahmeaktivitäten fort. Durch die Verlagerung der Montage- und Systemvalidierung in die Arbeitsabläufe in der Fabrik belegen diese kritischen Aufgaben nicht länger den kritischen Pfad des Projekts und stellen das zentrale Wertversprechen für die Auswahl einer Containerlösung gegenüber diskreten Rack-basierten Speichersystemen dar.
2. Überblick über zwei Kapazitätsvarianten und technische Kernparameter
Der gleiche physische Container-Footprint unterstützt zwei unterschiedliche Energiekapazitätskonfigurationen, 1060 kWh und 1215 kWh. Der Tiefbau des Projekts, die Spezifikationen für die Betonunterlage und die Kranhubpläne bleiben unabhängig von der gewählten Variante unverändert, was die Vorbereitungsarbeiten vor der Baustelle vereinfacht. Die String-Architektur ist für jede Konfiguration unterschiedlich: 48 Batteriepakete implementieren die 4P264S-Topologie für 1060 kWh (nominal 844,8 VDC) und 55 Pakete implementieren die 5P242S-Topologie für 1215 kWh (nominal 774,4 VDC). Beide Varianten halten die Ausgabe innerhalb des weithin akzeptierten Betriebsfensters von 680–950 VDC, das mit den meisten gängigen großen PCS-Hardwareplattformen kompatibel ist.
Der Standard-Lade- und Entladestrom liegt bei 200 A für beide Versionen, die mit einer Rate von 0,5 °C betrieben werden, wodurch der DC-seitige Ausgang an typische Projektbus-Architekturanforderungen angepasst wird. Der maximale Wirkungsgrad auf Systemebene erreicht 88 Prozent, gemessen über einen vollständigen Lade-/Entladezyklus, einschließlich des Hilfsstromverbrauchs, und nicht nur anhand der Batteriemesswerte. Die Zyklenlebensdauerleistung übersteigt 8000 Zyklen bei Umgebungsbedingungen von 0,5 °C und 25 °C und behält dabei eine Energiekapazität von mindestens 80 % bei. Die Betriebsumgebungstemperaturbereiche liegen zwischen 0 °C und +50 °C und passen zum internen Klimatisierungs-Wärmemanagement des Containers.
| Kategorie | Parameter | 1060-kWh-Modell | 1215-kWh-Modell |
|---|---|---|---|
| DC-Seite | Nennkapazität | 1060 kWh | 1215 kWh |
| Zelltyp | LFP 3,2 V/314 Ah | LFP 3,2 V/314 Ah | |
| Batteriesystem-String | 4P264S | 5P242S | |
| PACK-Spezifikation | 70,4V314Ah | 70,4V314Ah | |
| NEIN. von PACKs | 48 STÜCK | 55 STÜCK | |
| Nennspannung | 844,8 VDC | 774,4 VDC | |
| Spannungsbereich | 680~950 VDC | 680~950 VDC | |
| Standard-Lade-/Entladestrom | 200A | 200A | |
| Systemparameter | Systemeffizienz | MAX. Wirkungsgrad 88 % bei 0,5 °C / 1 Ladung, 1 Entladung | MAX. Wirkungsgrad 88 % bei 0,5 °C / 1 Ladung, 1 Entladung |
| Systemlebensdauer | >8000 Mal (0,5 °C bei 25 °C) Energieerhaltungsrate ≥ 80 % | >8000 Mal (0,5 °C bei 25 °C) Energieerhaltungsrate ≥ 80 % | |
| Verkabelungsmethode | DC-Eingang unten | DC-Eingang unten | |
| Lade- und Entladerate | 0,5 CP | 0,5 CP | |
| Wärmemanagementmethode | Intelligente luftgekühlte Klimaanlage | Intelligente luftgekühlte Klimaanlage | |
| Kommunikationsprotokoll | CAN/Eth/RS485 (4G optional) | CAN/Eth/RS485 (4G optional) | |
| Brandschutzsystem | Aerosol und Perfluorhexanon | Aerosol und Perfluorhexanon | |
| IP-Schutzart | IP54 | IP54 | |
| Produktgröße | 3048*2438*2591mm | 3048*2438*2591mm | |
| Produktgewicht | 9500 kg | 10500 kg | |
| Umweltanforderungen | Betriebstemperaturbereich | 0°C~+50°C | 0°C~+50°C |
| Betriebsfeuchtigkeitsbereich | 0~95 % relative Luftfeuchtigkeit (keine Kondensation) | 0~95 % relative Luftfeuchtigkeit (keine Kondensation) | |
| Betriebshöhe | 2000 m (>2000 m Leistungsreduzierung) | 2000 m (>2000 m Leistungsreduzierung) | |
| Zertifizierung | VERPACKUNG: CE ROHS UN38.3 Sicherheitsdatenblatt | VERPACKUNG: CE ROHS UN38.3 Sicherheitsdatenblatt | |
| Garantie | 5 Jahre | 5 Jahre |
3. Zielbereitstellungsstandorte für Container-Speicher im Versorgungsmaßstab
Mehrere reale Anwendungsszenarien profitieren von vorintegrierten Batteriespeichern im Megawatt-Maßstab. Industrieparks mit zwei- bis vierstündigen abendlichen Lastspitzen können Speicherressourcen nutzen, um Verbrauchsmuster als Reaktion auf Nutzungszeittarife zu ändern. Für Standorte, die auf Dieselgeneratoren angewiesen sind, kann eine 1060-kWh-Variante moderate Industrielasten während typischer Ausfallfenster ohne komplexe Kraftstoffversorgungslogistik aufrechterhalten.
Standorte für erneuerbare Energien, darunter Solarparks und Windkraftanlagen, setzen diese Container ein, um die Produktion zu stabilisieren und die Erzeugung einzufangen, die andernfalls eingeschränkt würde. Betreiber von Verteilnetzen können kostspielige Hardware-Upgrades in Umspannwerken aufschieben, indem sie für begrenzte Betriebszeiträume eine Einspeisespitzenglättung implementieren. Abgelegene Bergbaustandorte und Inselprojekte stellen eine weitere wichtige Ergänzung dar; Speziell vor Ort errichtete Batterieräume erweisen sich oft als unpraktisch, sodass die werkseitig validierte Containerlieferung der zuverlässigste Einsatzweg ist. Bei der Evaluierung von Speicherhardware für diese groß angelegten Anwendungsfälle sollten SieContainerisiertes Batterie-Energiespeichersystem im VersorgungsmaßstabBietet eine einsatzbereite Option, die eine aufwändige Systemmontage vor Ort vermeidet.
4. Arbeitsablauf zur Online-Bereitstellung eines vorgefertigten Speicherprojekts
Die Projektausführung beginnt mit der Vorbereitung der Bauarbeiten. Auftragnehmer konstruieren flache Betonplatten, die für Punktlasten von 9.500 bis 10.500 Kilogramm ausgelegt sind, installieren Kabelgräben, die zum Containerstandort führen, und sorgen für ausreichend Freiraum für die Wärmeableitungsfunktionen der Klimaanlage.
Hebevorgänge basieren auf Standard-Container-Hardware, einschließlich Eckbeschlägen. Projektteams mieten standardmäßige Spreizstangen-Rigging-Hardware, sodass keine kundenspezifisch gefertigten Hebegeräte erforderlich sind. Mit einem einzigen Kranaufsetzvorgang wird die komplette Einheit auf dem vorbereiteten Fundament positioniert.
Die Inbetriebnahme erfolgt nach der Platzierung in drei verschiedenen Phasen. Techniker schließen die DC-seitige Verkabelung über Kabelverschraubungen mit Kabeleinführung von unten ab und verbinden sie mit der vor Ort bereitgestellten PCS-Hardware. Im nächsten Schritt werden Kommunikations-Handshakes zwischen der Container-internen Überwachungshardware und EMS-Plattformen auf Projektebene eingerichtet, wobei CAN, Ethernet und RS485 sowie optionale 4G-Fernzugriffsfunktionen verfügbar sind. Zu den abschließenden Abnahmeaktivitäten gehören die Funktionsprüfung des Schutzrelais, die Validierung des Lade-/Entladezyklus bei 0,5 CP und die Überprüfung der SOC-Berichtsgenauigkeit. Bei ordnungsgemäß abgeschlossener Bauvorbereitung nehmen die Inbetriebnahmearbeiten vor Ort in der Regel zwei bis drei Arbeitstage nach der Containerplatzierung in Anspruch.
5. Integrierte Sicherheitsarchitektur und Zertifizierungsdokumentation
Zwei unabhängige Feuerlöschmittel bilden ein zentrales Element des Sicherheitsdesigns. Aerosolsysteme wirken innerhalb der einzelnen Verpackungshüllen, und der Perfluorhexanon-Wirkstoff flutet den gesamten Behälterinnenraum. Diese Dual-Agent-Strategie befasst sich mit thermischen Ereignissen, die auf unterschiedlichen physikalischen Skalen auftreten, eine Konfiguration, die in Versicherungsspezifikationen für große Batteriespeicheranlagen zunehmend gefordert wird.
Das nach IP54 eingestufte Containergehäuse mit Gleichstromkabeleinführung von unten schützt vor Regen und Staub vor Ort und sorgt dafür, dass die elektrischen Durchdringungspunkte unauffällig und gut geschützt bleiben. Einzelne Akkupacks verfügen über eine CE- und RoHS-Konformitätsdokumentation. Vollständige Systemlieferungen umfassen UN38.3- und MSDS-Dokumente, die für den internationalen Transport, die Zollabfertigung und die Projektversicherungsanforderungen unerlässlich sind.
Intelligente, modulierte, luftgekühlte Klimatisierungshardware hält die Batteriepaketbaugruppen innerhalb enger Temperaturbetriebsbereiche, anstatt eine einfache Ein-/Aus-Zyklussteuerung zu verwenden. Die Betriebsspezifikationen definieren Umgebungsbedingungen von 0 °C bis +50 °C, eine Luftfeuchtigkeit von 0–95 % RH (nicht kondensierend) sowie eine maximale Höhe von 2000 Metern mit obligatorischer Leistungsreduzierung oberhalb dieser Höhenschwelle. Jeder fertiggestellte Container durchläuft einen vollständigen Lade-Entlade-Zyklus mit 0,5 CP, wobei die Protokollierungsdaten auf Packungsebene im Werk erfasst werden, bevor die Containertüren für den Versand versiegelt werden.
6. Achtstufiger Fertigungsablauf im Produktionswerk Yueqing
7. Realitätsprüfung der kritischen Dimensionierung für Speicher im Containermaßstab
Projektteams sollten die Variantenkonfiguration entsprechend den tatsächlichen Versandanforderungen auswählen, anstatt automatisch die Option mit höherer Energiekapazität zu wählen. Während 1060 kWh und 1215 kWh die gleichen physischen Containerabmessungen haben, unterscheiden sich die Nennbusspannungen erheblich. Ingenieurteams müssen vor Abschluss der Kaufbestellungen überprüfen, ob die Ziel-PCS-Hardware das Spannungsbetriebsfenster der ausgewählten Einheit vollständig unterstützt.
Luftgekühlte Wärmesysteme unterliegen bestimmten Umweltgrenzen. Standorte mit regelmäßigen Umgebungstemperaturen von über +50 °C oder tropische Standorte, an denen die Klimaanlagen ständig unter Höchstlast laufen, können mit flüssigkeitsgekühlten Speicheralternativen eine bessere Zelltemperaturstabilität erreichen. Projektangebote enthalten offene Hinweise zur Umweltverträglichkeit, anstatt erst nach der Bereitstellung mit der Hardwarelieferung fortzufahren.
Hardware im Containerformat ist für einen Gesamtspeicherbedarf von unter etwa 500 kWh wirtschaftlich schlecht geeignet. Lagerungsprodukte im Schrankmaßstab führen zu geringeren Kosten für Transport, Kranbetrieb und Installationsaktivitäten vor Ort für kleinere Kapazitätsanforderungen, und es gibt alternative Produktlinien, um diese Projektmaßstäbe zu bewältigen.
8. Hebe-, Versand- und Zollaspekte
Die Stückgewichte liegen bei 9500 kg (1060 kWh) und 10500 kg (1215 kWh). Für den Transport kommen an beiden Enden der Transportstrecke Tieflader und Kranausrüstung zum Einsatz. Gabelstapler-Hardware ist für diese Massen nicht ausreichend belastbar; Montagepläne und der Zugang zum Kran vor Ort müssen vor der Ankunft des LKWs am Bestimmungsort festgelegt werden.
Da die Batteriebaugruppen vorgeladen sind, werden diese Container als gefährliche Güter der Kategorie UN3480 versendet. Die Fertigungsteams liefern vollständige UN38.3-Testberichte, MSDS-Dokumentation und Verpackungserklärungen für gefährliche Güter. Projektplaner sollten im Vergleich zu Standard-Stückgutsendungen etwa eine Woche mehr Buchungszeit für den Ursprungshafen einplanen.
Zu den verfügbaren Handelsbedingungen gehören FOB Ningbo oder Shanghai mit CIF-Optionen auf Anfrage. Jeder Container nimmt eine Fläche ein, die mit einem 40-Fuß-High-Cube-Containerstellplatz vergleichbar ist. Für den innerstaatlichen Landverkehr ist eine Streckenfreigabe für eine Einheit mit einer Breite von ca. 3 Metern und einem Gewicht von mehr als 10 Tonnen erforderlich.
9. Garantie, Kapazitätserhaltung und Außendienstunterstützung
Für Pakete, Klimatisierungsbaugruppen, Brandbekämpfungshardware und Überwachungssysteme gilt eine fünfjährige umfassende Garantie als ein vollständig geliefertes System. Die Kapazitätsleistung wird für eine Beibehaltung der Nennenergie von mindestens 80 Prozent bei Betrieb unter dokumentierten 0,5 C-Wechselprofilen garantiert, wobei sich die Verschlechterungsverfolgung auf Basisprotokolle der Werksabnahmetests bezieht.
Batteriepacks unterstützen Wartungsabläufe vor Ort. Einzelne defekte Akkus können innerhalb weniger Arbeitsstunden ausgetauscht werden, ohne dass eine vollständige Demontage des Containers erforderlich ist oder der Rest des Batteriestrangs offline geschaltet werden muss. Der Fernüberwachungszugriff über CAN/Ethernet/RS485 plus optionale 4G-Konnektivität ermöglicht es Serviceteams, Betriebsdatensätze auf Paketebene abzurufen und so Kapazitätsabweichungen frühzeitig zu erkennen, bevor Bediener Leistungseinbußen bemerken.
Zu den empfohlenen jährlichen Wartungsaktivitäten gehören die Reinigung des Luftfilters, die Validierung des Feuerlöschmitteldrucks, die erneute Überprüfung des Enddrehmoments und Kapazitätsleistungstestläufe. Ersatzhardware wird je nach Bedarf innerhalb von fünf bis sieben Arbeitstagen versendet.
10. Häufige Fehler bei der Standortvorbereitung, die Projektzeitpläne verzögern
11. Erfahrungsberichte aus der Praxis von weltweiten Megawattstunden-Einsätzen
Ein in Taschkent, Usbekistan, tätiges Immobilienentwicklungsunternehmen platzierte Ende 2024 eine 1060-kWh-Einheit zur Unterstützung eines Gewerbekomplexes, der Tarifunterschiede zwischen Tag und Nacht nutzt. Projektingenieure berichteten, dass die umsatzgenerierenden Arbeiten bereits neun Tage nach dem Anheben der Containereinheit durch den Kran vom Tiefbetttransport aufgenommen wurden. Die physischen Installationsarbeiten gingen zügig voran; Der Großteil der Zeitinvestition floss in die RS485-basierte EMS-Parameterzuordnungskonfiguration.
Ein Solarprojektentwickler in Antananarivo, Madagaskar, hat die 1215-kWh-Containervariante mit bestehenden PV-Farmanlagen gekoppelt. Die Rückmeldungen vor Ort verdeutlichten eine erhöhte Auslastung des Kühlsystems unter lokalen Betriebsbedingungen mit hohem Hitzeinselklima. Das Projektteam forderte eine formelle Dokumentation zur Leistungsreduzierung bei hohen Umgebungstemperaturen an, bevor es Folgebestellungen für Geräte aufgab.
Mitarbeiter eines Bergbauunternehmens mit Sitz in Almaty, Kasachstan, stellten eine Container-Lagereinheit zur Verfügung, die Notstrom für die Infrastruktur der Verarbeitungsanlage lieferte. Die Leiter der Elektrotechnik vor Ort lobten den Single-Lift-Containerplatzierungs-Workflow, stellten jedoch fest, dass die Endlängen der werkseitig montierten Kommunikationskabel angepasst werden mussten, da die Positionierung der unteren Kabelverschraubung dazu führte, dass sich die Kabelgräben vier Meter weiter als ursprünglich erwartet erstreckten.
Für diese und andere groß angelegte Energiespeicheranwendungen:AMPPALliefert fabrikgefertigte Speicherhardware im Containerformat für mehrere internationale Märkte.
12. Häufig gestellte Fragen
Was ist der Kernunterschied zwischen den beiden Containervarianten?
Die Unterschiede liegen in der gesamten gespeicherten Energiekapazität und der internen String-Architektur. Die 1060-kWh-Variante nutzt 48 Pakete, die als 4P264S konfiguriert sind und eine Nennspannung von 844,8 VDC liefern. Die 1215-kWh-Variante verwendet 55 Pakete, die als 5P242S angeordnet sind und eine Nennspannung von 774,4 VDC liefern. Beide haben exakt die gleichen physikalischen Abmessungen des Außenbehälters.
Enthält diese Container-Speichereinheit PCS-Hardware?
Nein. Bei dieser Hardware handelt es sich ausschließlich um einen DC-seitigen Speicher. Es stellt über CAN-, Ethernet- oder RS485-Schnittstellen eine externe Verbindung zu vom Projekt bereitgestellten PCS- oder EMS-Systemen her. Als optionale Konfiguration kann die 4G-Fernzugriffsfunktionalität ausgewählt werden.
Wie wird dieses Gerät international transportiert?
Der Versand erfolgt als UN3480-Gefahrgutfracht per Flachbett- oder Containerfracht. Die vollständige Dokumentation des UN38.3-Testberichts sowie das Sicherheitsdatenblatt werden vom Hersteller bereitgestellt.
Was sind Standardspezifikationen für den Lade-/Entladestrom?
Beide Containervarianten arbeiten mit einem standardmäßigen Lade-/Entladestrom von 200 A bei einer Rate von 0,5 CP und bleiben innerhalb des Arbeitsspannungsfensters von 680–950 VDC.
Wie lange dauert die Inbetriebnahme vor Ort normalerweise?
Unter der Annahme, dass die Bauarbeiten und die Pad-Vorbereitung, die Gleichstromverkabelung, die Kommunikations-Handshakes und die beglaubigten Abnahmetests abgeschlossen sind, nehmen sie normalerweise zwei bis drei Arbeitstage in Anspruch.
Welchen realen Systemeffizienzwert können Projektteams erwarten?
Der maximale Wirkungsgrad auf Systemebene erreicht 88 Prozent bei 0,5 °C-Bedingungen, gemessen über einen vollständigen Lade- und Entladezyklus und einschließlich der gesamten Leistungsaufnahme des Hilfssystems, nicht nur der Batteriemessungen.
Was ist die typische Lebensdauerleistung?
Mehr als 8000 Zyklen bei einer Temperatur von 0,5 °C und einer Umgebungstemperatur von 25 °C, wobei eine Energieerhaltung von mindestens 80 % gewährleistet ist. Höhere Temperaturen am Standort verkürzen die praktisch erreichbare Lebensdauer.
Welche Vorlaufzeit gilt für Standard-Containerspeicher-Hardware?
Produktionszyklus von 30 bis 40 Arbeitstagen für Standardeinheiten. Durch Buchungsaktivitäten für Gefahrgüter im Herkunftshafen verlängern sich die Gesamtzeitpläne der Abfahrten um etwa eine Woche.
