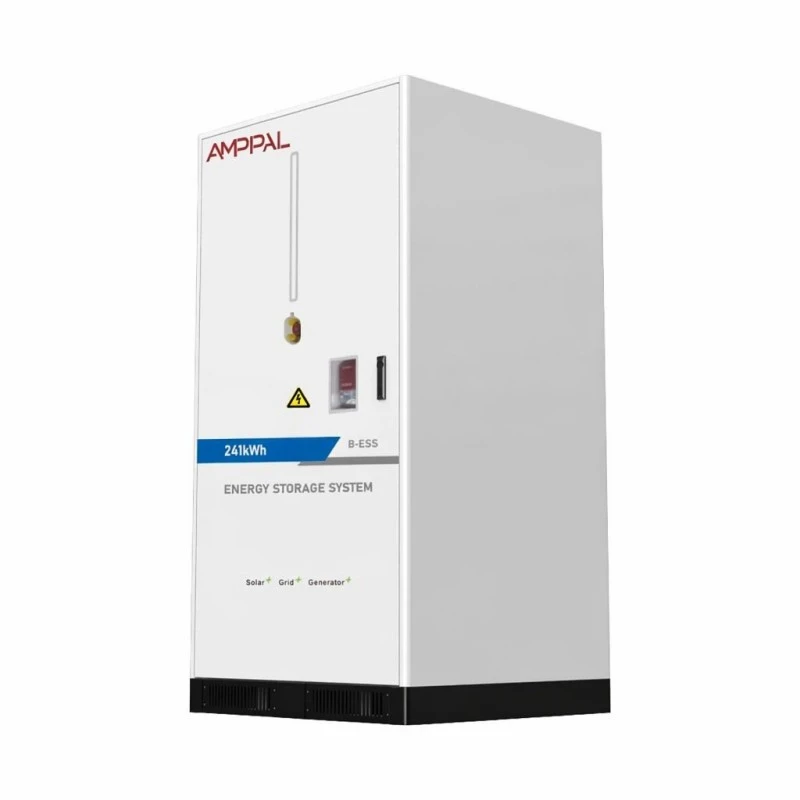

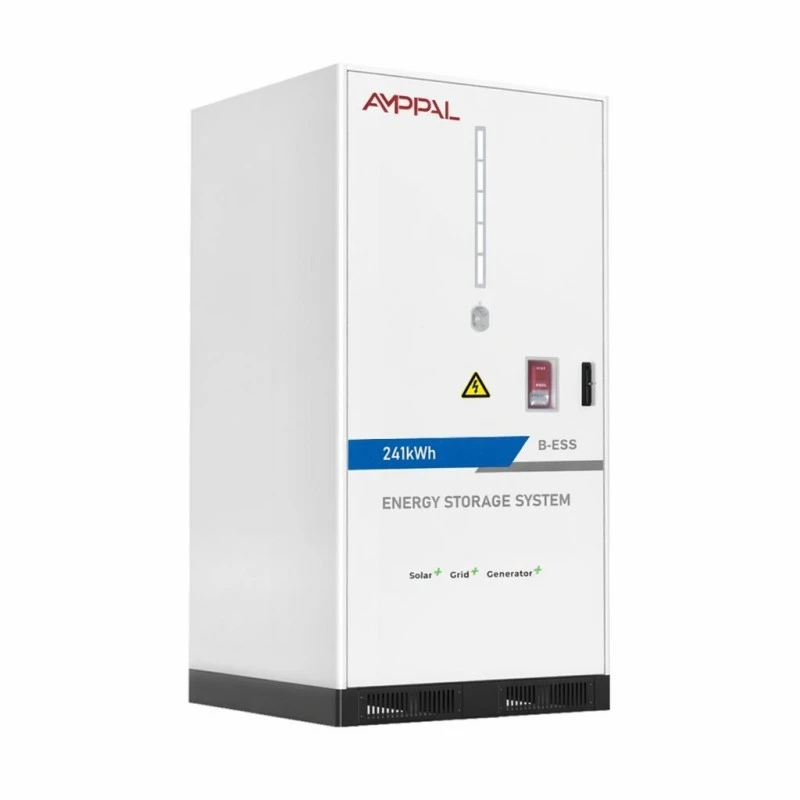

225 kWh/241 kWh modulares Batterie-Energiespeichersystem für kommerzielle Mikronetze

Ein Batteriecluster ist kein Speichersystem

Dieses modulare 225-kWh-/241-kWh-Batteriespeichersystem für kommerzielle Mikronetze wird ohne integrierten Wechselrichter geliefert. Kein EMS-Bildschirm, keine Netzanschlüsse – es handelt sich um den DC-seitigen Batterieblock, und genau dieses Fehlen ist der Grund, warum Integratoren ihn kaufen.

Ein Systemintegrator oder EPC hat häufig eine bevorzugte PCS-Marke, ein anlagenweites EMS oder ein Containerprojekt, bei dem die Stromumwandlungsphase bereits vertraglich vereinbart ist. Der Kauf einer Batterie mit integriertem Wechselrichter bedeutet, dass Sie einen zweiten Konverter kaufen müssen, den Sie nicht verwenden können, und dass Sie für die Integrationsarbeiten bezahlen müssen, die das Werk bereits durchgeführt hat.

Die 225-kWh- und 241-kWh-Cluster bieten eine saubere Gleichstromschnittstelle über CAN, Ethernet oder RS485, sodass Sie die Speicheranlage an Ihren eigenen Stromumwandlungs- und Steuerungsstapel anschließen können. Sie behalten die Architektur; Wir liefern die Energie.

Die beiden Konfigurationen und was sie zusammenpassen

225 kWh bei 1P224S mit einer Nennspannung von 716,8 VDC und einem Betriebsfenster von 604–806 VDC; 241 kWh bei 1P240S mit 768 VDC nominal und 672–864 VDC.

Beide verwenden LFP 3,2V/314Ah-Zellen in 51,2V/314Ah-Paketen – 14 Pakete für das 225-kWh-Cluster, 15 für das 241-kWh-Cluster – und beide haben einen Standardstrom von 150 A bei 0,5 CP.

Das 604-806-V-DC-Fenster eignet sich für PCS-Plattformen, die auf einem 600-800-V-DC-Bus basieren. Das 672-864-V-DC-Fenster eignet sich für die 750-900-V-Klasse – passen Sie es an, bevor Sie ein Angebot für das Projekt abgeben.

Der maximale Wirkungsgrad beträgt 88 % bei 0,5 °C über eine Ladung und eine Entladung, einschließlich Hilfseinrichtungen, sodass Ihr Round-Trip-Modell eine echte Systemzahl verwendet.

Die Zyklenlebensdauer wird mit mehr als 8000 Zyklen bei 0,5 °C und 25 °C mit mindestens 80 % Energieerhaltung angegeben – die Zahl, die Ihr Amortisationsmodell mit den entsprechenden Bedingungen benötigt.

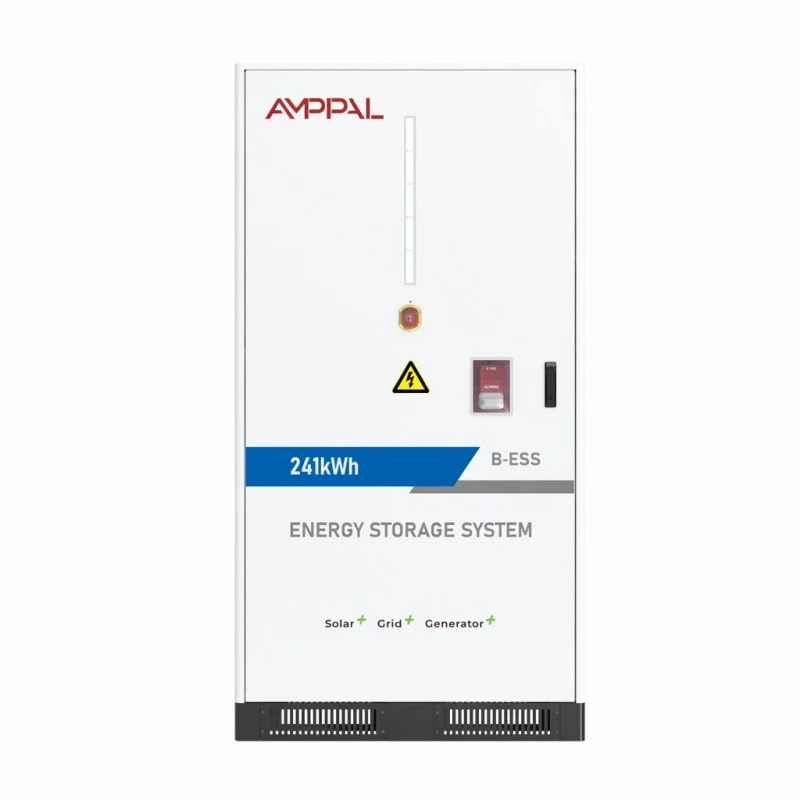

Intelligente luftgekühlte Klimaanlage, Aerosol plus Perfluorhexanon-Brandschutz, IP54 und 2050 kg in einem 1095 x 1210 x 2120 mm großen Schrank bei beiden Varianten.

Technische Spezifikationen

Wer kauft einen Bare-Cluster?

Integratoren mit einer bestehenden PCS-Linie: Der Cluster fügt Speicher zu seinem Katalog hinzu, ohne dass eine zweite Wechselrichter-SKU gelagert und unterstützt werden muss.

EPCs standardisieren einen Batteriepartner über mehrere Standorte hinweg – der gleiche 2050-kg-Schrank, die gleiche Kommunikationsschnittstelle, die gleiche Ersatzteilliste überall.

Projekte zur Umstellung von PV-Anlagen auf DC-gekoppelte Speicherung, bei denen der Cluster auf dem DC-Bus des vorhandenen Wechselrichters sitzt und der alte Wechselrichter seine Rolle behält.

Containerprojekte, bei denen das PCS separat vom Kunden beschafft wird und die Batterie als werkseitig getestete, unabhängig zertifizierte Einheit geliefert werden muss.

Backup-Builds für Bergbau- und Industriestandorte, bei denen die Steuerungsarchitektur proprietär ist und nur eine DC-Komponente hineinpasst.

Passend zu und stapelbar mit Ihren PCs

Die erste Prüfung ist die Spannung. Das Betriebsfenster des Clusters – je nach Modell 604–806 VDC oder 672–864 VDC – muss innerhalb des PCS-DC-Eingangsbereichs mit Spielraum an beiden Enden liegen, da der Akku das gesamte Fenster zwischen leerem und vollem Ladezustand durchläuft.

Die zweite Kontrolle ist der Handschlag. Der Cluster spricht standardmäßig CAN, Ethernet und RS485, optional ist 4G für den Fernservice erhältlich. Ihr EMS spricht entweder eines davon oder erhält ein Protokoll-Gateway. Wir veröffentlichen die Registerkarte mit dem Dokumentationspaket, damit Ihr Steuerungstechniker SOC, Stromgrenzwerte und Schutzalarme ohne einen Anruf beim Werk abbilden kann.

Die Kapazität erhöht sich durch das Hinzufügen von Clustern, nicht durch Umstellen. Ein zweites 241-kWh-Cluster desselben Modells wird parallel an denselben DC-Bus angeschlossen – Voraussetzung ist eine angepasste Nennspannung – und das Standort-EMS fasst sie als zwei DC-Quellen zusammen. Die Leistung bleibt durch das PCS begrenzt; Die Energieskalierung erfolgt in 225- oder 241-kWh-Schritten.

Die Sicherheits- und Zertifizierungsdatei

Der Brandschutz ist zweistufig: Aerosol auf Packungsebene, Perfluorhexanon für das Schrankvolumen – die Konfiguration, die Versicherer mittlerweile bei kommerziellen Batterien erwarten.

PACKs tragen CE und RoHS; Die Ausrüstung wird mit UN38.3 und Sicherheitsdatenblatt (MSDS) geliefert. Dabei handelt es sich um die Dokumentation, die von Zoll- und Standortversicherern eingesehen werden muss.

IP54-Gehäuse mit DC-Eingang an der Unterseite, der den elektrischen Verschraubungsbereich vom Gehäusefach im Schrank trennt.

Eine intelligente luftgekühlte Klimaanlage hält die 14–15 Packungen in einem engen Temperaturband; Der Controller moduliert die Lüfter entsprechend der Zellentemperatur.

Der Betriebsbereich beträgt 0 °C bis +50 °C, 0–95 % relative Luftfeuchtigkeit ohne Kondensation, 2000 m Höhe mit der oben genannten Leistungsreduzierung – stellen Sie vor der Unterzeichnung sicher, dass sich Ihr Standort innerhalb dieses Bereichs befindet.

Jeder Cluster durchläuft einen vollständigen 0,5-CP-Werkszyklustest mit Protokollierung auf Paketebene, und der Abnahmebericht wird mit dem Gerät geliefert.

Wie der Cluster in Yueqing zusammengestellt wird

1. Zellenaufnahme – 314-Ah-LFP-Zellen werden vor Beginn des Aufbaus auf Kapazität und Innenwiderstand geprüft.

2. Pack-Montage – 51,2-V-/314-Ah-Packs werden geschweißt, verkabelt und mit Pack-BMS ausgestattet und anschließend auf Isolation geprüft.

3. Schrankfertigung – Stahlblech wird CNC-geschnitten, gebogen, geschweißt und mit Korrosionsschutz pulverbeschichtet.

4. Racking – Pakete werden im 1P224S- oder 1P240S-Strang installiert, wobei der DC-Bus angezogen und überprüft wird.

5. Wärme- und Brandschutzausrüstung – Klimaanlage, Rohrleitungen, Aerosolgeneratoren und Perfluorhexanonsystem installiert und getestet.

6. Steuerverkabelung – der Cluster-Controller, die Kommunikations-Gateways und die untere DC-Eingangsverschraubung sind abgeschlossen und überprüft.

7. Abnahmetest – 0,5 CP Laden und Entladen, wobei Spannung und Temperatur auf Packebene anhand der Seriennummer protokolliert werden.

8. Verpackung: Der 2050-kg-Schrank wird auf einer verstärkten Palette befestigt, mit Stoßindikatoren versehen und für den Transport in einer Kiste verpackt.

Welcher Cluster und wie viele

Wählen Sie das Modell zuerst anhand Ihres PCS-Spannungsfensters und dann anhand Ihres Energieziels aus. Ein 750-900-V-DC-Bus weist auf den 241-kWh-Cluster (672-864 VDC) hin. Ein 600-800-V-Bus weist auf die 225-kWh-Einheit (604-806 VDC) hin. Das Erzwingen einer Spannungsinkongruenz bedeutet eine Leistungsreduzierung der Batterie oder des Wechselrichters, und beides schadet der Amortisation.

Zählen Sie dann die Cluster gegen das Versandfenster: Jeder 225-kWh-Cluster liefert standardmäßig 150 A an den Bus, sodass die nutzbare Energie in einem zweistündigen Fenster vom PCS umgewandelt wird und nicht vom Typenschild.

Seien Sie ehrlich über die Beschaffungsform. Wenn Ihr Projekt noch kein PCS und kein EMS hat, ist ein bloßer Cluster der falsche Ausgangspunkt – ein integrierter Schrank oder Container aus der gleichen Werksreihe erreicht die Inbetriebnahme schneller. Der Cluster richtet sich an Käufer, die bereits den Rest des Stapels besitzen.

Fragen für ein Cluster-Angebot

Fragen Sie nach dem Spannungsfenster, nicht nur nach dem Nennwert. Ein Cluster mit der Angabe „768 V“ kann immer noch nutzlos sein, wenn Ihr PCS bei 850 V liegt und der Akku auf 864 V aufgeladen wird.

Fragen Sie, ob die Kommunikationsregisterkarte im Lieferumfang des Geräts enthalten ist oder erst nach einer NDA-Prüfung – unsere befindet sich im Dokumentationspaket.

Fragen Sie, wie der Brandschutz inszeniert wird: Aerosol und Perfluorhexanon sind hier beide vorhanden; Ein Einzelvertreter-Angebot ändert Ihre Versicherungsakte.

Fragen Sie, ob in der Zyklusangabe Rate, Temperatur und Retention angegeben sind – „8000 Zyklen“ ohne Bedingungen ist keine Spezifikation.

Kommerzielle Bedingungen: 25–35 Arbeitstage für Standard-Cluster, fünf Jahre Garantie, Mindestbestellmenge eine Einheit für Prototypen-Integrationsarbeiten.

Versand eines 2050 kg schweren Clusters

Der Schrank misst 1095 x 1210 x 2120 mm und wiegt bei beiden Varianten 2050 kg. Er wird also auf einer verstärkten Palette mit Gabelstaplertaschen und Hebepunkten für einen Kran bewegt, wo der Standort einen benötigt.

Wenn die Batterie installiert ist, handelt es sich bei der Sendung um UN3480-Gefahrgut: Wir erstellen den UN38.3-Bericht und das Sicherheitsdatenblatt, und Sie sollten etwa eine Woche DG-Buchungsvorlaufzeit am Ursprungsort hinzufügen.

Die Konditionen sind FOB Ningbo oder Shanghai mit CIF auf Anfrage. Ein Cluster pro LKW-Abteil ist die praktische Ladung für den Straßengüterverkehr; zwei passen in einen 20-Fuß-Container mit Aussteifung, wenn die Route es zulässt.

Service- und Kapazitätsverpflichtung

Fünf Jahre Garantie auf Pakete, Klimaanlage, Brandschutzsystem und den Cluster-Controller als eine gelieferte Einheit.

Die Kapazitätserhaltung ist bei 80 % unter den angegebenen 0,5 °C-Zyklen garantiert, verglichen mit dem Werksabnahmeprotokoll.

Die Pakete können vor Ort ausgetauscht werden: Ein schwaches Paket wird innerhalb weniger Stunden ausgetauscht, während der Rest der Kette unberührt bleibt, und das BMS gleicht sich beim Neustart neu aus.

Durch die Ferndiagnose über CAN/Eth/RS485 (4G optional) können unsere Ingenieure Daten auf Packebene und Flag-Drift lesen, bevor sie in den Energieberichten des Standorts angezeigt werden.

Der jährliche Service umfasst Filterreinigung, Branddruckkontrolle, Drehmomentüberprüfung und einen Kapazitätslauf; Ersatzpackungen werden innerhalb von 5–7 Werktagen versendet.

Integrationsfehler, die wir immer wieder sehen

Falsch: Verkabelung des Clusters mit einem PCS, dessen DC-Fenster die Batteriereichweite kaum überschneidet. Rechts: Stellen Sie sicher, dass 604–806 VDC oder 672–864 VDC innerhalb des PCS-Fensters mit einem Rand an beiden Enden liegen.

Falsch: 225-kWh- und 241-kWh-Cluster in einem Bus mischen. Rechts: Paralleleinheiten müssen vom gleichen Modell sein, damit die Nennspannungen übereinstimmen.

Falsch: Lassen Sie die untere DC-Eingangsbuchse für den Wasserabfluss zugänglich. Rechts: Verschließen Sie die Verschraubung bei der Installation und halten Sie den Sockelbereich frei.

Falsch: Angenommen, IP54 bedeutet, dass es überall im Freien ausgesetzt ist. Rechts: Es verträgt Staub und Spritzwasser, kein stehendes Wasser – halten Sie die Traube von überschwemmungsgefährdetem Boden fern.

Falsch: Den Kommunikationskartentest vor dem Einschalten überspringen. Rechts: Führen Sie einen CAN/RS485-Handshake auf Laborebene mit Ihrem EMS durch, bevor der Cluster mit dem Bus verbunden wird.

Was Integratoren berichten

Ein Systemintegrator in Dubai kombinierte den 241-kWh-Cluster mit einem 500-kW-PCS für ein Hotelprojekt Anfang 2025. Ihr leitender Ingenieur sagte, dass sie mit der CAN-Registerkarte die EMS-Kartierung an einem Nachmittag abschließen konnten und dass der Werkstestbericht die Überprüfung der Dokumente durch die örtliche Behörde unkompliziert machte – obwohl die DC-Kabelenden kürzer als üblich waren, also fügten sie einen Anschlusskasten hinzu.

Ein EPC in Kapstadt standardisierte den 225-kWh-Cluster an drei Einzelhandelsstandorten. Ihr Beschaffungsleiter stellte fest, dass der identische 2050-kg-Schrank und die gemeinsame Ersatzteilliste die Logistik vor Ort vereinfachten, während sich das Inbetriebnahmeteam darüber beschwerte, dass sich die Wartungszugangsklappe der Klimaanlage in ihrer bevorzugten Anordnung auf der Seite befindet, die der Wand zugewandt ist.

Ein Bergbauunternehmen in Medellin, Kolumbien, betreibt zwei 241-kWh-Cluster auf einem Gleichstrombus hinter einem Diesel-Hybridsystem. Ihr Steuerungstechniker bestätigte, dass die parallele Konfiguration den beworbenen SOC übereinstimmte, und bat um eine längere WLAN-Antennenoption, damit die Cluster-Diagnose den Kontrollraum ohne Kabel erreichen konnte.

Antworten, die Integratoren vor der Unterzeichnung fragen

F: Ist das PCS enthalten?

A: Nein – das ist der Batterieblock auf der Gleichstromseite. Die Übertragung erfolgt über CAN, Ethernet oder RS485 (4G optional) an Ihr PCS/EMS.

F: Für welche PCS-Spannungen ist es geeignet?

A: Der 225-kWh-Cluster umfasst 604–806 VDC; Die 241 kWh umfassen 672–864 VDC. Vergleichen Sie Ihr PCS DC-Fenster mit dem Bereich.

F: Kann ich zwei Cluster parallel betreiben?

A: Ja, Cluster desselben Modells auf demselben DC-Bus, übereinstimmende Nennspannung, aggregiert durch das Standort-EMS.

F: Was ist der Standardstrom?

A: 150 A pro Cluster bei einer Rate von 0,5 CP; Das PCS definiert die Leistung, der Cluster definiert die Energie.

F: Wie hoch ist die Hin- und Rückflugeffizienz?

A: Maximal 88 % bei 0,5 °C über einen Lade- und einen Entladevorgang, einschließlich Hilfsmittel.

F: Wie lange halten die Zellen?

A: Über 8000 Zyklen bei 0,5 °C und 25 °C mit mindestens 80 % Retention; Höhere Umgebungstemperaturen verkürzen die Zeit.

F: Funktioniert es mit einem EMS eines Drittanbieters?

A: Ja – die Registerzuordnung ist Teil des Dokumentationspakets, sodass Ihr Techniker die Integration ohne einen Werksbesuch durchführen kann.

F: Wie lange ist die Vorlaufzeit?

A: 25–35 Arbeitstage für Standard-Cluster, plus etwa eine Woche Gefahrgutbuchung am Ursprungsort.
