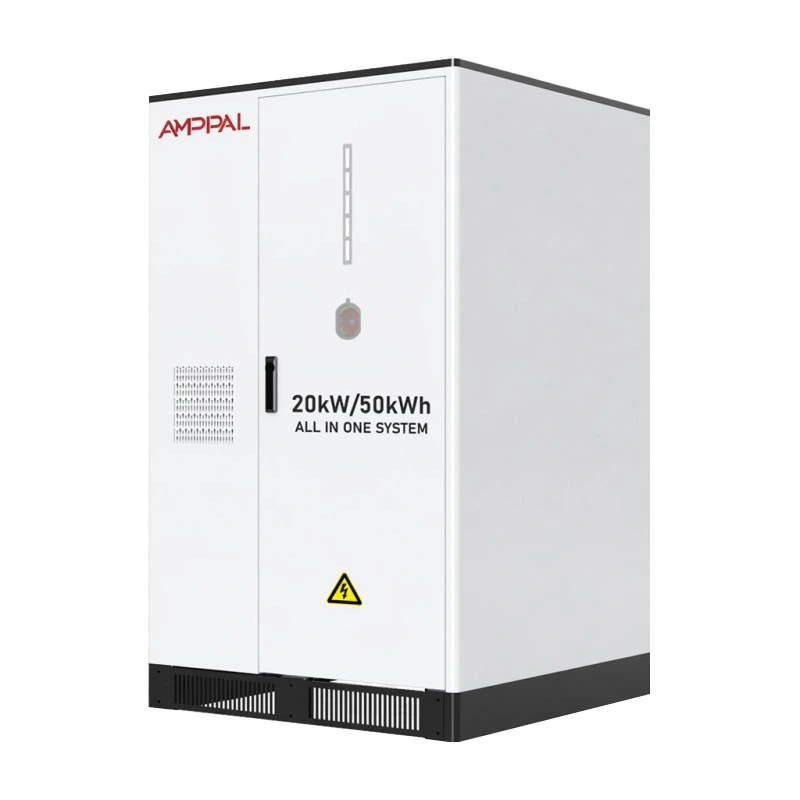

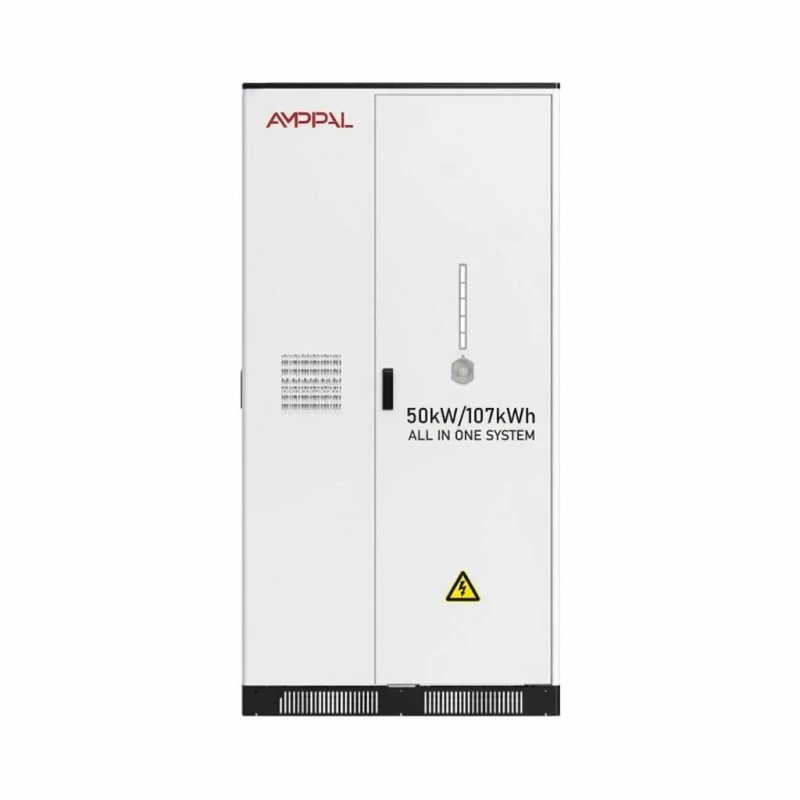

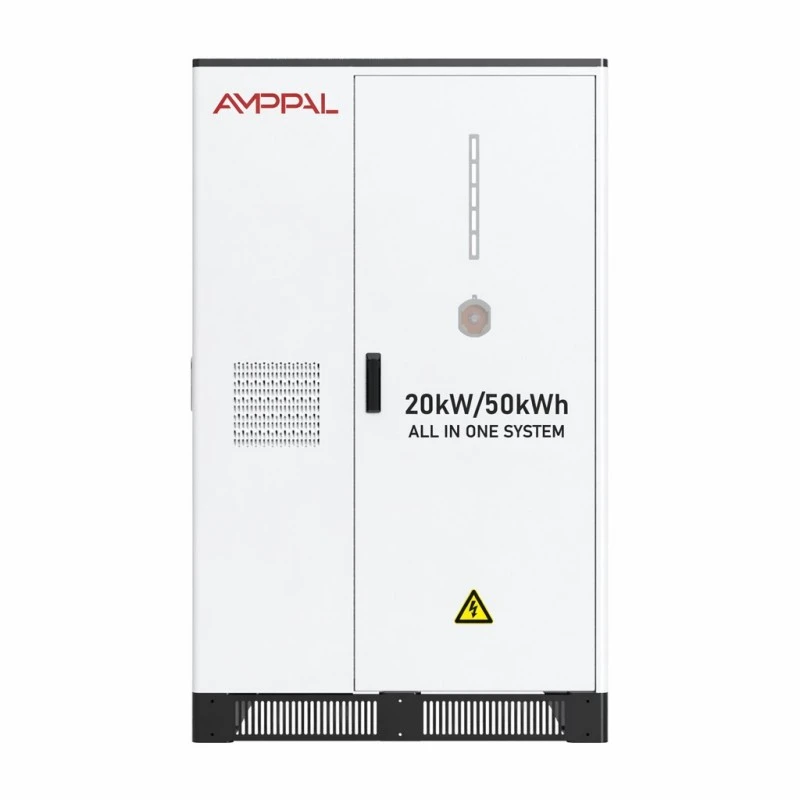

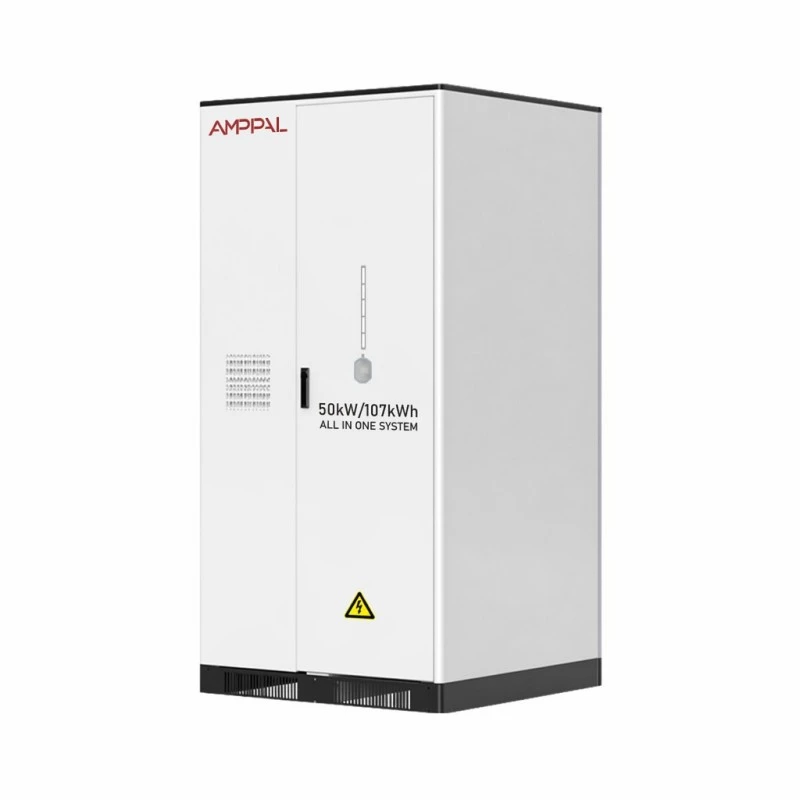

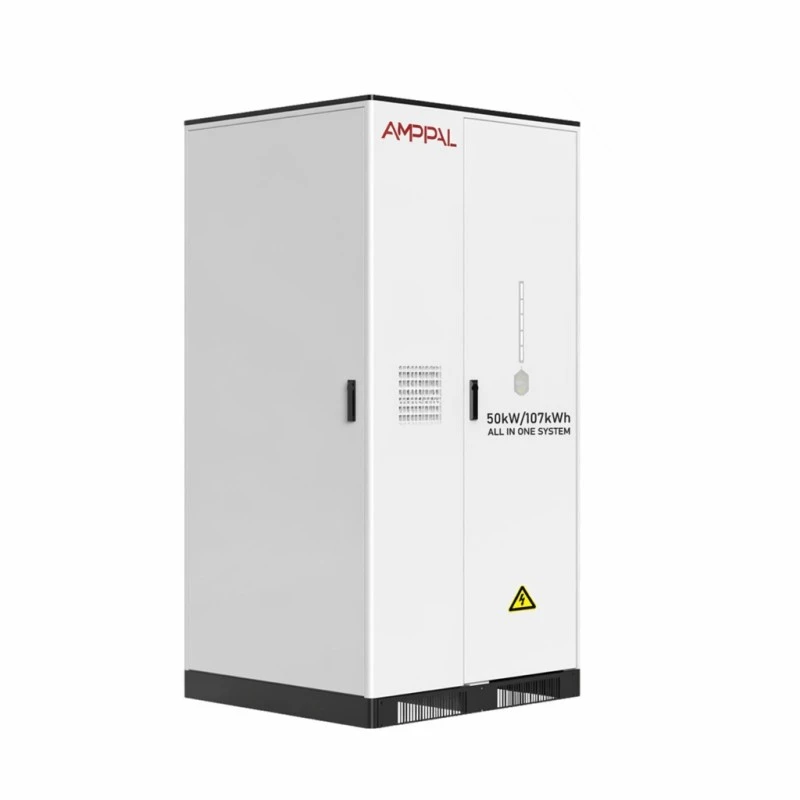

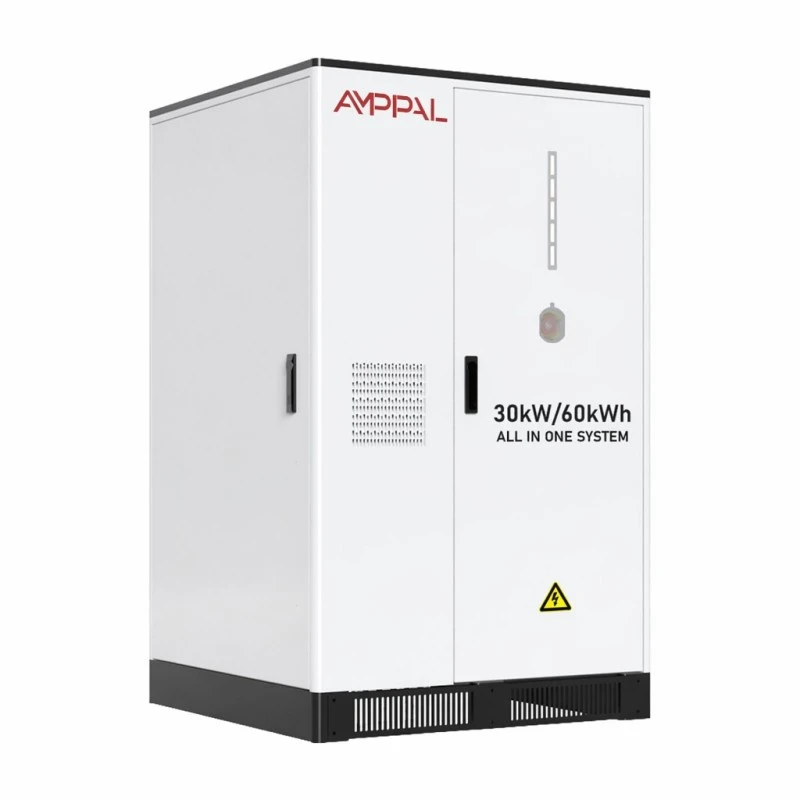

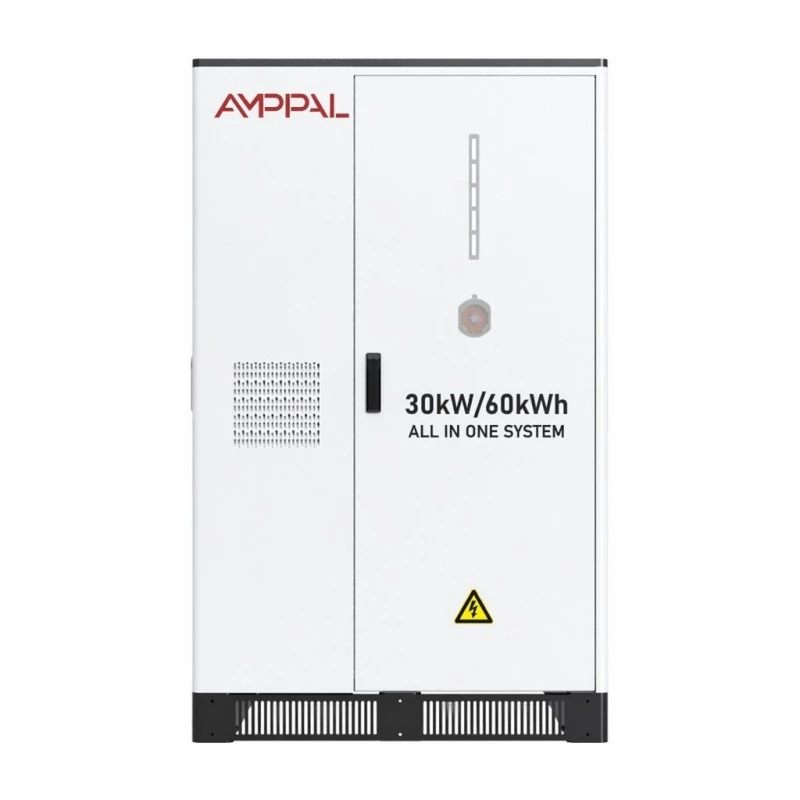

20–50 kW All-in-One-Batteriespeichersystem für gewerbliche und Solaranwendungen

Ein Kabinett statt drei Beschaffungslisten

Ein Solar-plus-Speicher-Projekt umfasst normalerweise drei Anbieter: einen PV-Wechselrichter, ein Batterie-Rack und einen Controller, der mit beiden kommuniziert. Jedes hat seine eigene Garantie, seinen eigenen Inbetriebnahmetechniker und seine eigene Schuldzuweisung, wenn das System leistungsschwach ist. Dieses 20–50 kW All-in-One-Batteriespeichersystem für gewerbliche und Solaranwendungen vereint alle drei in einer einzigen Lieferung.

Die Wechselrichterstufe akzeptiert bis zu 26 kW Gleichstrom von Ihrer Dachanlage (39 kW beim 30-kW-Modell, 65 kW beim 50-kW-Modell) über 2/4 MPPT-Tracker, sodass die Batterie ohne separaten Hybrid-Wechselrichter oder zusätzliche Stringbox über Solarenergie aufgeladen wird.

Im Inneren befindet sich eine 51,2-kWh-LFP-Batterie, die aus fünf 10,24-kWh-Paketen besteht, sowie eine lokale Steuerlogik, die den Eigenverbrauch, die Nutzungszeitverschiebung und die Netzsicherung über denselben Bildschirm steuert. Für einen Standort, der lediglich Solar-Eigennutzung plus Ausfallschutz anstrebt, ist dies der kürzeste Weg von der Bestellung bis zum Export.

Warum die Solareintragsbewertung wichtig ist

Mit einer maximalen PV-Einspeisung von 26 kW beim 20-kW-Modell kann die Anlage die Nennleistung des Wechselrichters übertreffen; Der MPPT begrenzt den Überschuss, anstatt den Tagesertrag zu begrenzen.

2/4 MPPT-Wege: zwei Tracker als Standard, vier, wenn Ihr Dach auf unterschiedliche Azimute ausgerichtet ist – eine schattige Seite blockiert die andere nicht.

Die Nennnetzspannung beträgt 380 V AC mit einer Toleranz von 50/60 Hz ±5 Hz, sodass derselbe Schrank 50-Hz- und 60-Hz-Märkte ohne Werksvariante bedient.

Bei einem maximalen Wirkungsgrad von 97 % und einer Entladetiefe von 90 % erreicht mehr von jeder Solar-Kilowattstunde die Last, anstatt bei der Umwandlung verloren zu gehen.

Die Kommunikation über CAN/RS485/WiFi umfasst lokale Überwachung, Wechselrichter-Handshakes und Fernauslesungen, ohne dass ein separates Gateway gekauft werden muss.

AC-Eingang von unten, dreiphasig, vieradrig (3L+N+PE), sorgt dafür, dass die Kabel innerhalb des Sockels verlaufen und die Strecke zur Hauptschalttafel verkürzt wird.

Technische Spezifikationen

Wo ein 20-50-kW-Schrank seinen Unterhalt verdient

Kleine Fabriken mit Solaranlagen auf dem Dach und Produktionsspitzen am Nachmittag: Das 20-kW/51,2-kWh-Modell deckt eine Bedarfsspitze von 20 kW für etwa zweieinhalb Stunden ab.

Hotels und Pensionen betreiben Klimaanlagen zum Time-of-Use-Tarif: Laden über Nacht, Entladen über das Kühlfenster.

Landwirtschaftliche Verarbeitungsstandorte mit intermittierender Netzqualität – der Schrank übersteht Spannungseinbrüche mit lokaler Steuerung und ohne externe EMS-Software.

Retail chains and workshops that lease space: one cabinet needs no dedicated battery room, just a flat concrete pad and cable access.

EV-Terrassen mit mäßiger Ladelast: Puffern Sie zwei bis vier langsame Ladegeräte von einer schwachen Netzverbindung, ohne den Transformator aufzurüsten.

Wie die Hybridtopologie im Alltag funktioniert

Am Morgen speisen die MPPT-Tracker zunächst Solarenergie in die Gebäudelast ein. Der Überschuss wird in die Batterie geleitet, bis die programmierte SOC-Obergrenze erreicht ist, typischerweise 90–100 %, abhängig von Ihrem Tarifplan.

Wenn die Last Solar plus Batterie übersteigt, deckt das Netz den Rest nahtlos ab – eine Umwandlungsstufe, nicht zwei Boxen, die über einen Bus verhandeln.

Nachts entlädt sich die Batterie zu Spitzentarifzeiten und das EMS reserviert einen Boden-SOC für die Netzsicherung. Da der lokale Controller den Zeitplan verwaltet, stoppt ein Verlust der Internetverbindung nicht die Schaltlogik, sondern nur das Remote-Dashboard.

Was die Sicherheitsdatei enthält

Brandschutz ist Aerosol auf PACK-Ebene und wiederum Aerosol auf Schrankebene – zwei unabhängige Stufen, die auf die beiden unterschiedlichen Orte abzielen, an denen ein thermisches Ereignis beginnen kann.

LFP 3,2V/100Ah-Zellen tragen CE und RoHS auf Verpackungsebene, und die komplette Ausrüstung wird mit UN38.3- und MSDS-Dokumentation für Zoll und Versicherung geliefert.

Die intelligente Luftkühlung hält die fünf Packungen innerhalb eines engen Temperaturbandes; Die Lüfterkurve folgt der Zelltemperatur und läuft nicht den ganzen Tag mit voller Geschwindigkeit.

Das IP54-Gehäuse eignet sich für Überdachungspositionen im Freien und überdachte Technikräume. Der Elektroschacht ist vom Batterieschacht im Schrank getrennt.

Die Zyklenlebensdauer wird mit >6000 Malen bei 0,5 °C und 25 °C mit mindestens 80 % Energieerhaltung angegeben – ein vollständiger Zyklus pro Arbeitstag dauert etwa zwanzig Jahre, bevor der Schwellenwert erreicht wird.

Das Umgebungsfenster beträgt 0 °C bis +50 °C bei 0–95 % relativer Luftfeuchtigkeit und 2.000 m Höhe (reduziert oben); Darin befinden sich die meisten unbeheizten Technikräume.

Wie der 850-kg-Schrank in Yueqing gebaut wird

1. Zellaufnahme – Eingehende LFP-Zellen werden stapelweise auf Kapazität und Innenwiderstand untersucht, bevor mit dem Zusammenbau des Packs begonnen wird.

2. Pack-Montage – 102,4-V-/10,24-kWh-Packs werden mit montiertem Pack-BMS verschweißt, verdrahtet und auf Isolation geprüft.

3. Schrankherstellung – Stahlblech wird CNC-geschnitten, gebogen und geschweißt, dann auf derselben Linie vorbehandelt und pulverbeschichtet, die auch für die Ladeprodukte verwendet wird.

4. Wechselrichterintegration – die PV-Stufe, die Batterie-DC-Stufe und die AC-Klemmen sind mit der lokalen Steuerung in einem Bus verkabelt.

5. Brand- und thermischer Ausbau – Aerosolgeneratoren, Luftkanäle und Temperatursensoren werden installiert und auf Funktion überprüft.

6. Inbetriebnahmelauf – jeder Schrank führt einen vollständigen Lade- und Entladevorgang bei 0,5 °C durch, wobei Spannung und Temperatur auf Packebene protokolliert werden.

7. Netzsimulation – Netz- und netzunabhängige Übergänge werden vor der Freigabe anhand einer programmierbaren Wechselstromquelle überprüft.

8. Verpackung – der Schrank wird mit Stoßindikatoren auf einer verstärkten Palette verschraubt, verpackt und für die Containerbeladung vorbereitet.

Auswahl zwischen 20, 30 und 50 kW

Passen Sie das Modell an Ihren Worst-Case-Import an, nicht an Ihren Durchschnitt. Messen Sie den halbstündlichen Bedarf, der tatsächlich Ihre Rechnung bestimmt: Das 20-kW-Modell trägt bis zu 20 kW Last aus der Batterie, das 30-kW-Modell 30 kW und das 50-kW-Modell 50 kW. Es folgt die Energie: 51,2, 61,44 bzw. 107 kWh.

Der 50-kW-Schrank ist physisch anders – 1100 x 1205 x 2200 mm und 1200 kg gegenüber 1000 x 1106 x 1640 mm und 850 kg für die kleineren beiden – überprüfen Sie daher Ihre Türbreiten, Bodenbelastung und Kranzugang, bevor Sie sich verpflichten.

Wenn Ihr Standort kein Problem mit dem Netzimport und keine zeitliche Verteilung hat, ist dieser Schrank wahrscheinlich die falsche Wahl. Es amortisiert sich durch Eigenverbrauch und Tarifverschiebung; Ohne diese ist eine Batterie ein geparktes Gut. Das teilen wir Ihnen mit, bevor wir Ihre Bestellung entgegennehmen.

Vergleich von Angeboten verschiedener Lieferanten

Fragen Sie, ob sich der angegebene Wirkungsgrad auf Systemebene oder nur auf Wechselrichter bezieht. Unser Wert liegt bei maximal 97 %, gemessen an der Schrankgrenze inklusive Hilfslasten.

Fragen Sie, ob der Brandschutz sowohl die Verpackungsebene als auch die Schrankebene abdeckt – bei einem Angebot mit Schrankaerosol bleiben die Packungen nur ungeschützt.

Fragen Sie nach der Obergrenze des MPPT-Eingangs; Ein „20-kW-Hybrid“, der nur 15 kW PV akzeptiert, zwingt Sie dazu, später einen zweiten Wechselrichter zu kaufen.

Fragen Sie nach dem EMS: Kann der lokale Controller ohne die Cloud laufen? Bei uns ist das der Fall, was in Märkten mit schwacher Konnektivität wichtig ist.

Handelsbedingungen: 25–35 Arbeitstage für Standardmodelle, fünf Jahre Garantie auf das komplette Gehäuse, Mindestbestellmenge einer Einheit für Evaluierungsaufträge.

Versand eines einteiligen Schranks

Die 20-kW- und 30-kW-Modelle sind 1000 x 1106 x 1640 mm groß und wiegen 850–950 kg; Das 50-kW-Modell ist 1100 x 1205 x 2200 mm bei 1200 kg. Jedes wird auf einer verstärkten Stahlpalette mit Gabelstaplertaschen geliefert, bereit für einen Ladebordwand-LKW am Zielort.

Eine Einheit nimmt etwa ein Drittel eines 20-Fuß-Containers ein; zwei passen bequem mit der Verstrebung. Da die Batterie eingebaut ist, ist die Sendung als Gefahrgut der Kategorie UN3480 eingestuft – wir erstellen den UN38.3-Bericht und das Sicherheitsdatenblatt, und Sie sollten etwa eine zusätzliche Woche für die Gefahrgutbuchung im Hafen einplanen.

Die Konditionen sind standardmäßig FOB Ningbo oder Shanghai, CIF auf Anfrage erhältlich. Für den Einzeltransport per Luftfracht sind das Gewicht und die Batterieklasse unwirtschaftlich; See- oder Landfracht ist der praktische Weg.

Garantie, Verschlechterung und Packtausch

Fünf Jahre Garantie auf den kompletten Schrank – Pakete, Wechselrichterstufe, thermische Lüfter und die lokale Steuerung – nicht nur auf die Batterie.

Es wird gewährleistet, dass die Kapazität in den ersten fünf Jahren bei normalem 0,5-C-Zyklus mindestens 80 % der Nennenergie hält. Darüber hinausgehende Verschlechterungen fallen unter die gleichen Bedingungen.

Bei Packs handelt es sich um austauschbare Module: Ein ausgefallenes Pack wird innerhalb weniger Stunden ausgetauscht, ohne dass der gesamte Schrank zurückgesendet werden muss, und das BMS gleicht sich beim Neustart automatisch neu aus.

Der jährliche Service umfasst die Filterreinigung, die Überprüfung des Klemmendrehmoments, die Lüfterinspektion und einen Kapazitätsüberprüfungslauf. Unsere Ferndiagnose kann ein schwaches Paket zuerst erkennen.

Ersatzpakete und Steuerplatinen werden auf Lager gehalten und innerhalb von 5–7 Werktagen versendet. Die erweiterte Garantie auf acht oder zehn Jahre wird zum Zeitpunkt der Bestellung berechnet.

Installationsfehler, die wir immer wieder sehen

Falsch: Angenommen, der 380-V-Ausgang speist einphasige Geräte direkt. Rechts: Der Schrank ist dreiphasig; Teilen Sie die Last auf L1/L2/L3 auf und halten Sie den Neutralleiter gemäß den örtlichen Vorschriften verbunden.

Falsch: Montage auf Holzboden oder dünnem Estrich. Rechts: Das Gewicht von 850–1200 kg erfordert eine Betonunterlage oder einen verstärkten Boden, der für die Punktlast ausgelegt ist.

Falsch: PV-Stränge unterschiedlicher Ausrichtung in einen Tracker einspeisen und dabei die volle Leistung erwarten. Rechts: Verwenden Sie die 4-Wege-MPPT-Konfiguration und weisen Sie jedem Azimut einen eigenen Tracker zu.

Falsch: Akku unter -20°C lagern oder über +50°C laden. Rechts: Beachten Sie das Lagertemperaturfenster von -20 °C bis +60 °C und die Betriebsfeuchtigkeit von 0–95 % RH.

Falsch: Die untere Kabeleinführung im Wasser oder Schmutz vergraben. Rechts: Halten Sie den Sockel frei – der AC-Eingang von unten (3L+N+PE) setzt voraus, dass der Stopfbuchsbereich zugänglich bleibt.

Was Installateure und Eigentümer berichten

Eine Bekleidungswerkstatt in Dhaka, Bangladesch, installierte Anfang 2025 ein 30-kW-Modell hinter einem 40-kWp-Dach. Der Besitzer berichtete, dass die Betriebsstunden des Dieselgenerators von täglich auf wenige pro Monat gesunken seien, und der Installateur bemerkte, dass der integrierte MPPT ihnen im Vergleich zu separaten Geräten eine Woche Inbetriebnahme erspart habe – obwohl sie sich wünschten, die WiFi-Antenne hätte eine längere Leitung für ihr Lagerhaus mit Metalldach.

Ein Supermarktbetreiber in Sofia, Bulgarien, betreibt eine 20-kW-Einheit zu einer Nacht-/Tag-Tarifspanne. Ihr Facility Manager bestätigte, dass der Schrank etwa ein Drittel seines monatlichen Stromdeltas bezahlt, und fügte eine Beschwerde hinzu: Der Ventilator sei im angrenzenden Lagerraum hörbar, weshalb sie ihn in die Ladebucht verlegten.

Ein Bergbauversorgungsdepot in Lima, Peru, kaufte nach wiederholten Netzausfällen das 50-kW-Modell als Backup. Ihr Elektrotechniker lobte die Schnelligkeit der On/Off-Grid-Übergabe, forderte jedoch einen lauteren lokalen Alarm – allein die Panel-LED war während einer Nachtschicht leicht zu übersehen.

Häufig gestellte Fragen

F: Kann es ohne Netz ausschließlich über Solarenergie aufgeladen werden?

A: Ja, im Off-Grid-Modus; Der MPPT leitet PV an die Batterie und die Last weiter, wobei das Netz nur als Backup dient.

F: Wie viel Dach für das 20-kW-Modell?

A: Ungefähr 4 kWp pro 20 m² gutes Dach, also 26 kW PV-Einspeisung entsprechen etwa 130 m² Modulen.

F: Was passiert bei einem Netzausfall?

A: Der Schrank wechselt automatisch in den netzunabhängigen Modus. Der Reserve-SOC, den Sie im EMS festlegen, definiert, wie lange das Gebäude läuft.

F: Wie lange sind die Packungen haltbar?

A: Über 6000 Zyklen bei 0,5 °C und 25 °C bis zu 80 % Retention – etwa zwanzig Jahre bei einem Zyklus pro Arbeitstag, weniger bei stärkerer Beanspruchung.

F: Ist der Wechselrichter separat austauschbar?

A: Ja, die Wechselrichterstufe und die Wechselrichterpakete sind unabhängige Module, die ohne Rücksendung des Schranks ins Werk gewartet werden können.

F: Wie hoch ist die Hin- und Rückflugeffizienz?

A: Maximal 97 % auf Schrankebene bei 90 % Entladetiefe – die 10 % DOD-Reserve verlängert auch die Zyklenlebensdauer.

F: Brauchen wir einen Batterieraum?

A: Nein. IP54 und die interne Feuerunterdrückung ermöglichen die Installation im Technikraum oder im überdachten Außenbereich auf einer Betonplatte.

F: Wie lange ist die Vorlaufzeit?

A: 25–35 Arbeitstage für Standardmodelle mit 20/30/50 kW; Benutzerdefinierte Spannungen verlängern die Zeit.
