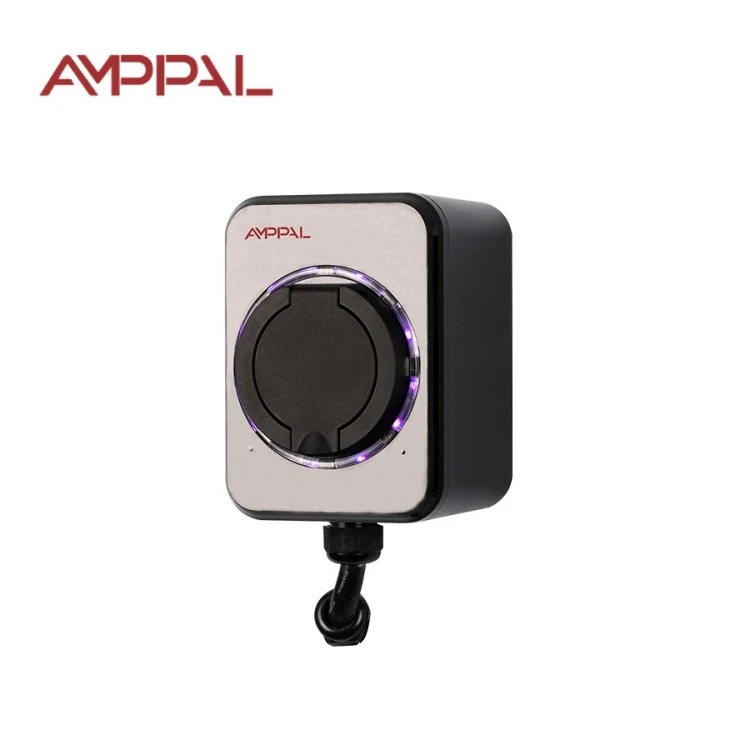

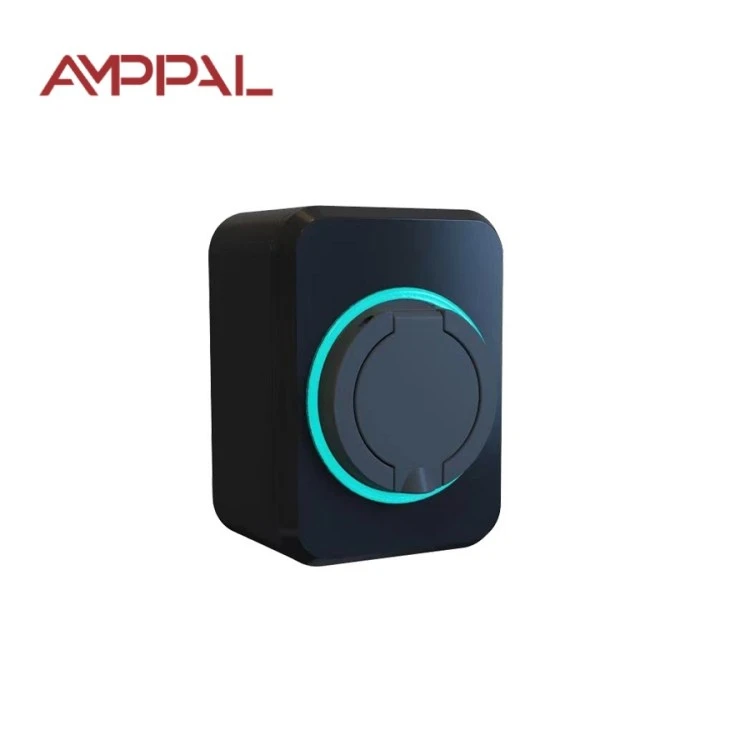

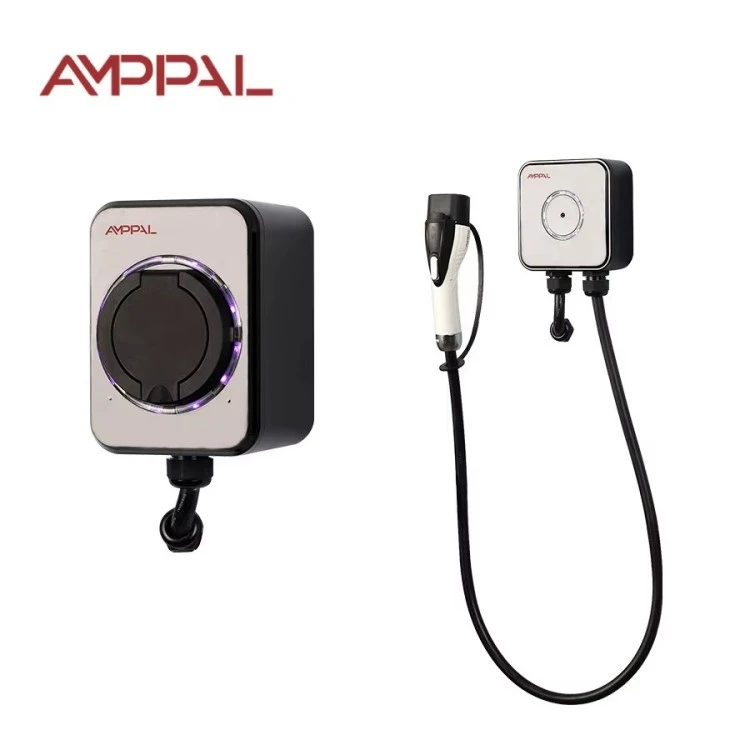

7-kW-Standard-Wandladegerät für Elektrofahrzeuge mit Wechselstrom für Zuhause und am Arbeitsplatz

Was eine 7-kW-Wallbox tatsächlich für Ihre Stromrechnung bedeutet

Der größte Fehler, den Käufer von Elektrofahrzeugen machen, besteht darin, für den Ladestrom zu bezahlen, den ihr Auto nicht nutzen kann. Ein standardmäßiges wandmontiertes 7-kW-Wechselstrom-Ladegerät für Elektrofahrzeuge für Zuhause und am Arbeitsplatz ist seinen Preis nur dann wert, wenn das Bordladegerät Ihres Autos 32 A akzeptiert – die meisten modernen Elektrofahrzeuge mit 6,6-kW- oder 7,2-kW-Bordgeräten tun dies. Der AMPPAL-Standard (Modell AF-AC-07-B-A-O-1-SE) ist genau für diese Übereinstimmung konzipiert.

Geschwindigkeit zählt weniger als Gewohnheit. Bei 7 kW lädt sich eine 40-kWh-Batterie in etwa sechs Stunden wieder auf, was problemlos in eine Nacht mit Strom außerhalb der Spitzenzeiten passt. Jede Nacht aufladen, und das Auto startet jeden Tag voll; Die Ladekurve wird so unauffällig wie ein Telefon auf dem Nachttisch.

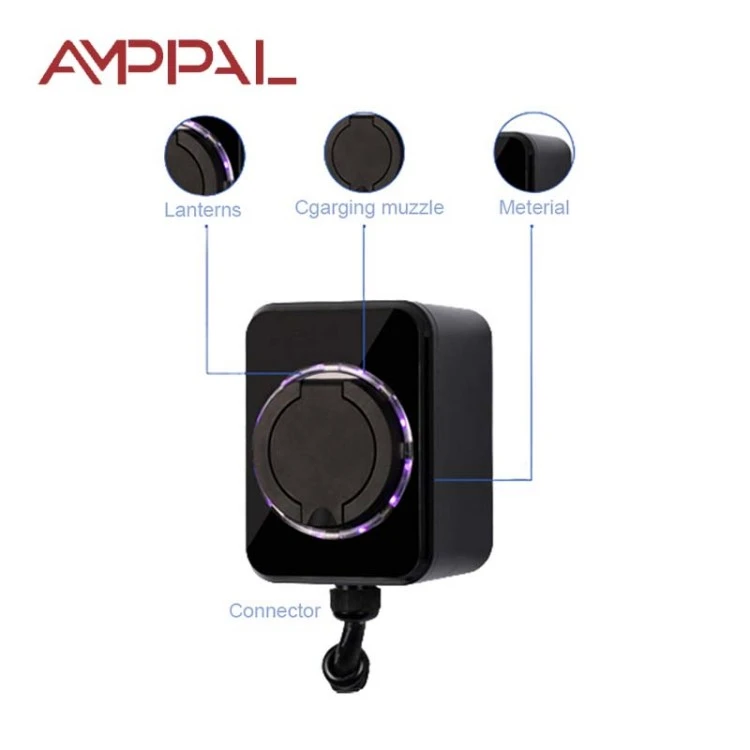

Dies ist eine Wallbox ohne Bildschirm und ohne App. Das Armaturenbrett des Autos zeigt den Ladezustand an; Die Aufgabe der Box besteht einfach darin, sicher und wiederholt über Jahre hinweg 32 A in einem dedizierten Wohnstromkreis zu liefern.

Fünf Vorteile, die sich auf Ihrer monatlichen Abrechnung zeigen

Ungefähr sechs Stunden von leer bis voll mit einer 40-kWh-Batterie, bequem innerhalb eines 8-Stunden-Fensters außerhalb der Spitzenzeiten in den meisten Regionen.

Bei einem Off-Peak-Tarif von 8 Cent pro kWh kosten 15.000 km Fahrt etwa 180 US-Dollar an Strom – im Vergleich zu etwa 1.260 US-Dollar für Benzin in einem Auto mit 7 l/100 km.

Ein dedizierter 32-A-Stromkreis sorgt dafür, dass die Last vorhersehbar ist, sodass die Wallbox niemals Strom mit Geräten teilt und nachts nie den Hausschalter auslöst.

Die Vorsteuerung gemäß IEC 61851-1:2017 schützt den Stecker und den Fahrzeugeingang vor Lichtbögen beim Einstecken und Herausziehen.

Nichts zum Abonnieren: keine SIM-Karte, keine Cloud-Gebühr, kein App-Konto. Das Ladegerät funktioniert nach dem Verschwinden des Netzwerks, da es nie darauf war.

Technische Spezifikationen

Typische Installationen für ein 7-kW-Hausgerät

Einfamilienhäuser und Villen mit Garage oder Carport und Platz im Verteilerkasten für einen 32-A-Schutzschalter.

Pendlerhaushalte, bei denen das Auto täglich 60-120 km zurücklegt und bis 6 Uhr morgens wieder voll sein muss.

Zwei-Wagen-Familien laden über Nacht nacheinander auf einer gemeinsamen Rennstrecke auf, wobei sich die Nächte aus Gewohnheit abwechseln.

Kleinunternehmen: Besitzer eines einzelnen Elektrofahrzeugs oder Lieferwagens, die auf ihrem eigenen Gelände parken.

Für Elektrofahrzeuge geeignete Neubauten, bei denen in der Bauphase fast umsonst ein 32-A-Stromkreis installiert wird.

Von der Steckdose bis zum Akku: Die Ladekette erklärt

Die Kette besteht aus vier Gliedern: dem Netz, Ihrem Panel, dieser Wallbox und dem Bordladegerät des Autos. Die Wallbox ist der am wenigsten interessante Link, und das ist ein Kompliment. Es benötigt eine einphasige Spannung von 220 VAC, wendet die IEC 61851-1 Mode-3-Signalisierung über das Steuerpilotkabel an und lässt die eigenen Systeme des Fahrzeugs die genaue Ladekurve bestimmen.

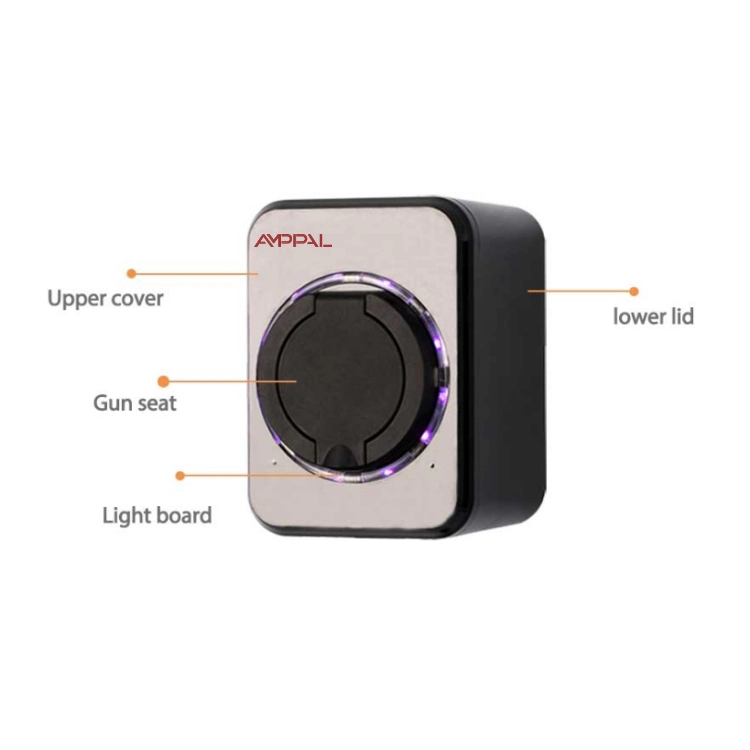

Bei 32 A ist Hitze der wahre Feind, daher sind Schütz, Verkabelung und Stecker für Dauerstrom rund um die Uhr ausgelegt; Das thermoplastische Gehäuse leitet die Wärme ab. Das Auto verringert den Strom selbst, wenn die Batterie gefüllt ist, normalerweise nach 80 %.

Ohne integriertes Messgerät übernimmt Ihr Energiezähler die Abrechnung. Fällt Ihr Tarif nach 22 Uhr, stecken Sie zuhause den Stecker ein und lassen Sie die Box im Standby warten – es kostet Sie nichts, untätig zu bleiben.

Zertifizierung und Qualitätskontrollen im Werk

CE-Kennzeichnung, gestützt durch eine technische Akte, die den Prüfbericht IEC 61851-1:2017 enthält und in unserem Werk in Zhejiang für Kundenprüfungen aufbewahrt wird.

Der 32-A-Strompfad wird durch thermische Dauertests verifiziert: stundenlange Dauerlast, während Thermoelemente die Klemmentemperaturen überwachen.

IP54 verifiziert durch kalibrierte Wassersprüh- und Staubkammertests an Produktionsmustern, nicht durch Katalogoptimismus.

Jedes Gerät durchläuft einen Hochspannungstest mit der 1,5-fachen Nennspannung, bevor es das Netz verlassen darf.

Die Fehlerstromkoordination wird mit einem RCD vom Typ A validiert, dem Typ, den die meisten nationalen Vorschriften für Stromkreise von Elektrofahrzeugen empfehlen.

Beim Batch-Sampling wird der Pilotsignal-Handshake erneut mit einem Referenzautosimulator durchgeführt, bevor jede Sendung versiegelt wird.

Acht Schritte in der AMPPAL-Produktionslinie

Die Linie verläuft auf dem Campus und lieferte im Jahr 2024 über eine Million Ladeeinheiten; FANUC-Roboter übernehmen die wiederkehrende Montage, TRUMPF-Laser schneiden die Montageplatte.

1. Eingangskontrolle: Jede Relais-, Schütz- und Leiterplattencharge wird anhand der Liste der zugelassenen Lieferanten überprüft.

2. Die Hauptplatine wird mit SMT-Maschinen bestückt und unter Stickstoff reflowgelötet.

3. Die Firmware wird geflasht und die Wellenform des Pilotsignals wird auf einem Autosimulatorgerät gemessen.

4. Das 32A-Relais und das Schütz werden zusammengebaut und ihr Kontaktwiderstand aufgezeichnet.

5. Gehäusehälften werden mit der IP54-Dichtung versehen und mit kalibrierten Drehmomentschlüsseln verschlossen.

6. Hipot- und Isolationswiderstandstests werden an jeder einzelnen Einheit durchgeführt.

7. Die Einheiten verbringen mehrere Stunden in einer Einbrennkammer bei 45 °C, werden mit Strom versorgt und geschaltet.

8. Sichtprüfung, Etikettenplatzierung und Kartonverpackung beenden die Linie mit einem QC-Stempel.

Größenratgeber: Wenn 7 kW passen, wenn es übertrieben ist

Lesen Sie zuerst die Nennleistung des Bordladegeräts des Fahrzeugs. Wenn dort 6,6 kW oder 7,2 kW stehen, ist diese Wallbox der richtige Partner: Eine 40-kWh-Ladung schafft das Auto in etwa sechs Stunden. Wenn Ihr Auto nur 3,3 kW akzeptiert, ist die 3,5-kW-Standardeinheit die ehrliche Anschaffung – die 7-kW-Box würde die halbe Sitzung im Leerlauf verbringen.

Dies ist das falsche Produkt, wenn Ihr Zuhause ohne Panel-Upgrade keinen 32-A-Stromkreis beherbergen kann, wenn Sie weniger als 50 km pro Tag fahren und mit einer 16-A-Leitung auskommen, oder wenn Sie Abrechnung, RFID-Zugangskontrolle oder Fernüberwachung benötigen. Diese Jobs gehören zur vernetzten OCPP-Familie und nicht zu dieser Box.

Und denken Sie zuerst an das Panel, nicht an das Ladegerät. Ein 32-A-Schutzschalter mit 6 mm² Kupferkabel, der auf Ihre örtlichen Vorschriften abgestimmt ist, ist wichtiger als die Marke auf der Wallbox. Wenn der Elektriker zögert, holen Sie sich vor dem Kauf eine zweite Meinung ein.

Warum Käufer AMPPAL gegenüber lokalen Marken bevorzugen

Die Lieferzeit von der Bestellung bis zum Versand beträgt 15–20 Werktage und wir halten Produktionsslots für Stammhändler bereit.

MOQ wird pro Bestellung ausgehandelt; Viele neue Partner beginnen mit einem Testversuch mit 10 bis 20 Einheiten, um den Markt zu testen.

Der OEM-Service umfasst Logo, Gehäusefarbe, Etikettengrafik und manuelle Übersetzung in Ihre Sprache.

Das Werk verfügt über CE-, TÜV-, UL- und CB-Zertifikate und lädt Kunden ein, die Linie zu auditieren – mehrere unserer europäischen Partner haben dies getan.

Erfolgsbilanz: Über 260 Mitarbeiter, über 40 Exportländer und 500 flüssigkeitsgekühlte Einheiten für das grüne Wasserstoffprojekt NEOM in Saudi-Arabien.

Wie wir Ihre Bestellung verpacken und versenden

Jede Wallbox wird in einem Schaumstoffkarton mit den Maßen ca. 31 × 21 × 19 cm transportiert, wiegt ca. 2,8 kg brutto, mit Montageschablone, Schrauben und Anleitung. Der Karton übersteht einen Sturz aus 1,2 m Höhe und deckt damit die meisten Luftfrachttransporte ab.

Für den Seetransport werden Kartons palettiert und mit Stretchfolie umwickelt; Etwa 1.000 Einheiten passen in einen 20-Fuß-Container und etwa 2.100 in einen 40-HQ-Container. Gemischte Bestellungen von Standard- und OCPP-Produkten teilen sich ohne zusätzliche Kosten einen Container.

Wir arbeiten EXW, FOB Ningbo oder CIF und versenden mit Handelsrechnung, Packliste, Ursprungszeugnis und dem CE-Ordner. Die Proben werden innerhalb von 3 Werktagen nach Zahlungseingang per Kurier verschickt.

Zwei Jahre Garantie und Kundendienst

Zwei Jahre Garantie auf die Ladefunktion und interne Komponenten, ab Werk in China anerkannt.

Ersatzteile für Garantieansprüche werden innerhalb von 3-5 Werktagen versendet; Bei den meisten Reparaturen handelt es sich um einen Platinentausch oder einen Relaisaustausch.

RMA-Ablauf: Senden Sie Fotos oder ein kurzes Video des Fehlers, unsere Techniker diagnostizieren innerhalb eines Arbeitstages und wir vereinbaren eine Reparatur oder einen Austausch.

Die Wartung ist einfach: Wischen Sie das Gehäuse ab, überprüfen Sie den Kabelmantel zweimal im Jahr und ziehen Sie die Halterung nach dem ersten Monat wieder fest.

Da wir selbst mehr als 200 Ladestationen betreiben, antwortet unser Support-Team auf der Grundlage von Erfahrung vor Ort und nicht anhand eines Skripts.

Häufige Fehler, die Sie bei einem 32-A-Stromkreis vermeiden sollten

Falsch: Betreiben Sie das Ladegerät an einer gemeinsamen 16-A-Steckdose, weil „das wahrscheinlich in Ordnung sein wird“. Rechts: ein dedizierter 32-A-Stromkreis mit einem FI-Schutzschalter vom Typ A, überprüft von einem Elektriker.

Falsch: Angenommen, ein 3,3-kW-Auto lädt mit dieser Box schneller. Rechts: Überprüfen Sie das Bordladegerät. Das Auto ist das Tempolimit, die Wallbox ist die Straße.

Falsch: Beim Laden das Kabel am Gerät aufwickeln. Richtig: gerade auslegen, damit es kühl bleibt.

Falsch: Laden in einer Garage, in der Benzin oder Farbverdünner gelagert wird. Rechts: Halten Sie brennbare Stoffe meterweit entfernt und belüften Sie den Bereich – das V-0-Gehäuse ist ein letzter Ausweg, keine Lizenz.

Falsch: Eine warme Steckdose hinter dem Ladegerät ignorieren. Rechts: Anhalten, Elektriker rufen; Hitze am Anschlusspunkt bedeutet eine lockere Verbindung.

Kostenorientiertes Eigentümer-Feedback

Ein Hausbesitzer in Baden-Württemberg lädt ein 58-kWh-Familien-Elektrofahrzeug zum Nachttarif auf. Er berechnete 4,1 Euro pro Vollladung gegenüber etwa 70 Euro für den entsprechenden Benzintank, und sein einziger Kritikpunkt ist, dass das Handbuch sowohl die 3,5-kW- als auch die 7-kW-Variante abdeckt, weshalb er einmal nach der falschen Sicherungsspezifikation gesucht hat.

Ein Villenbesitzer in Riad begann mit einem 3,5-kW-Gerät und rüstete nach einem Jahr auf, als sein Fahrverhalten zunahm. Die 7-kW-Box stellt sein 45-kWh-Auto selbst im Sommer in etwa 6,5 ​​Stunden fertig, wobei die Garage nahe der 50-°C-Grenze des Geräts liegt – wie wir ihn gewarnt haben.

Ein Importeur in Istanbul bestellt den 7-kW-Standard in Containerparzellen und verkauft sie an Wohnungseigentümer mit reserviertem Parkplatz. Sein Feedback: Keine Garantierückgaben in 14 Monaten, und er bittet jedes Quartal um einen Rabattcode für zwei Einheiten für Kunden mit zwei Elektrofahrzeugen.

Fragen, die Käufer zum 7-kW-Laden stellen

F: Warum verbraucht mein Auto an einem 7-kW-Ladegerät nur 6,6 kW?

A: Das Bordladegerät des Autos ist die Geschwindigkeitsbegrenzung; 6,6-7,2 kW ist genau der Bereich, den diese Wallbox unterstützt.

F: Welche Elektroarbeiten sind erforderlich?

A: Ein dedizierter 32-A-Stromkreis mit einem FI-Schutzschalter vom Typ A und einer Kabelgröße gemäß den örtlichen Vorschriften, typischerweise 6 mm² Kupfer.

F: Kann es tagsüber aufgeladen werden?

A: Ja, aber die Tagestarife kosten mehr; Fügen Sie einen Timer hinzu oder befolgen Sie den Zeitplan des Dienstprogramms.

F: Schadet 7 kW einer kleinen Batterie?

A: Nein. Das Batteriemanagementsystem des Autos legt die Ladekurve fest; Die Wallbox liefert nur das, was das Auto verlangt.

F: Was ist der Unterschied zum 3,5-kW-Standard?

A: Doppelte Leistung, ein 32-A-Stromkreis anstelle von 16 A und etwa die Hälfte der Ladezeit über Nacht für denselben Akku.

F: Kann ich es mit einer Solaranlage auf dem Dach kombinieren?

A: Nicht direkt; Dieses Gerät ist netzgespeist. Für solargerechtes Laden benötigen Sie die vernetzte Familie mit CT-Überwachung.

F: Können sich zwei Autos einen 7-kW-Stromkreis teilen?

A: Bei einem Leistungsschalter nicht sicher. Geben Sie jedem Wagen einen eigenen Stromkreis oder wechseln Sie zu einer lastgesteuerten OCPP-Station.

F: Warum gibt es keinen Bildschirm?

A: Absichtlich. Das Auto zeigt bereits den Ladestatus an; Ein Bildschirm fügt eine Fehlerquelle und Kosten hinzu, ohne zu Hause einen Nutzen zu haben.
