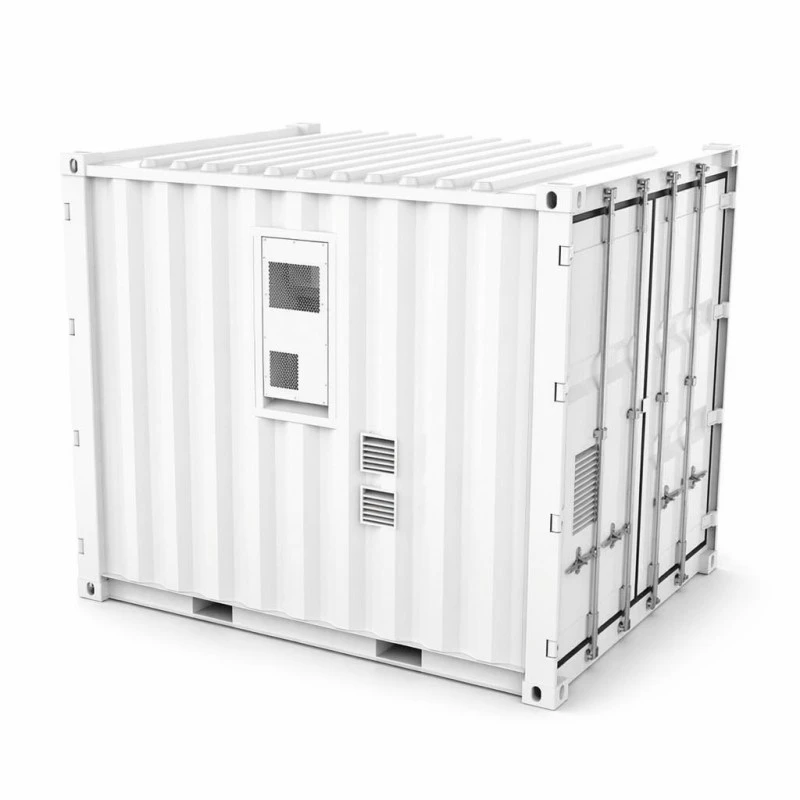

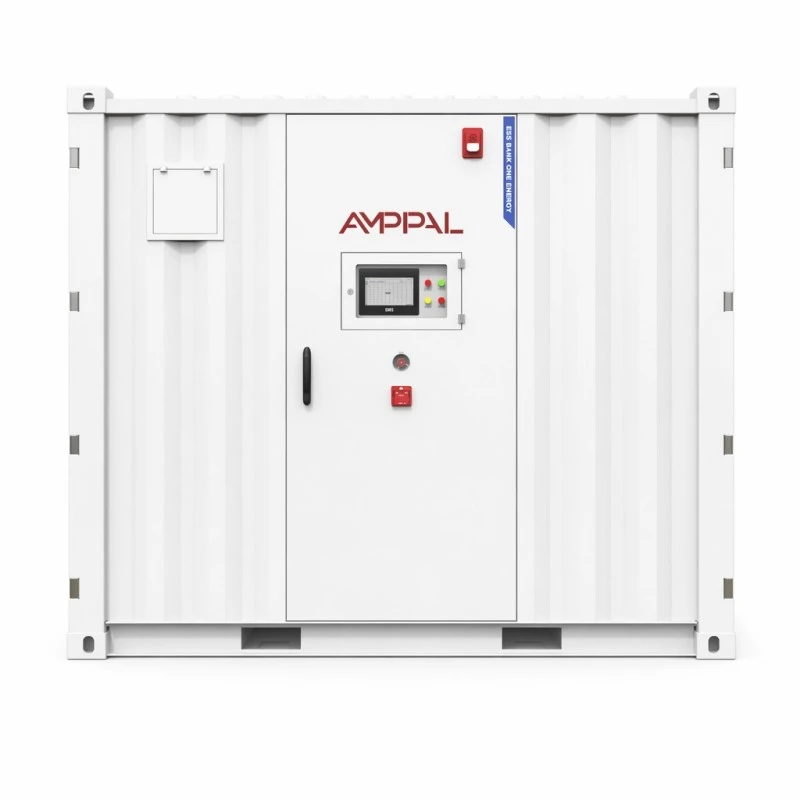

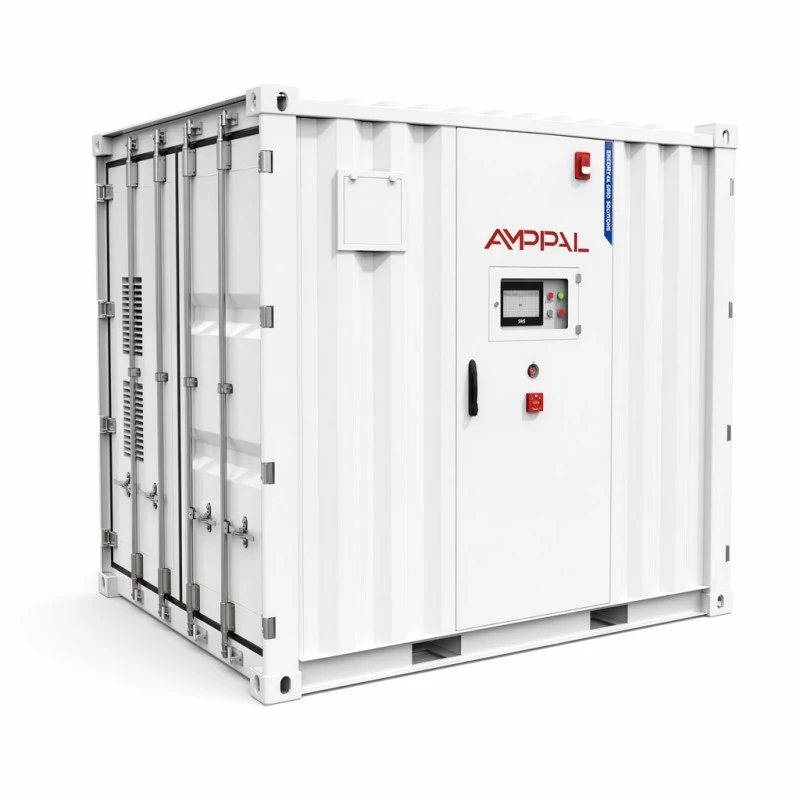

Containerisiertes Batterie-Energiespeichersystem im Versorgungsmaßstab

Was auf dem LKW ankommt

Herkömmliche Megawattstunden-Projekte werden vor Ort zusammengebaut: Pakete kommen auf Paletten an, Regale werden hochgefahren, Kabel werden gezogen und die Hälfte der Inbetriebnahmezeit wird mit der Suche nach Verkabelungsfehlern verbracht, die während der Installationswoche gemacht wurden. Das Containerbatterie-Energiespeichersystem im Versorgungsmaßstab kehrt diese Reihenfolge um. Die 48 oder 55 Batteriepakete, der Klimakreislauf, die Aerosol- und Perfluorhexanon-Feuersysteme sowie die Überwachungsverkabelung sind alle in unserer Fabrikhalle in Yueqing integriert, als ein System getestet und als einzelne 3048 x 2438 x 2591 mm große Einheit versandt. Bei der Ankunft platziert das Baustellenteam es auf der vorbereiteten Unterlage, verlegt das DC-Kabel mit unterem Eingang zum Projekt-PCS/EMS und übergibt es an die Inbetriebnahme. Die Montagezeit im Werk wird von Ihrem kritischen Pfad verlagert, was normalerweise der Grund für den Kauf eines Containers und nicht eines Regalsystems ist.

Fünf Zahlen, die die beiden Varianten definieren

1060 kWh und 1215 kWh Nennkapazität im selben Gehäuse: 48 Packungen gegenüber 55 Packungen LFP 3,2 V/314 Ah-Zellen, daher ändern sich Stellfläche, Unterlage und Kranplan zwischen den Varianten nicht.

Die String-Architektur unterscheidet sich je nach Design – 4P264S für die 1060-kWh-Einheit bei 844,8 VDC nominal, 5P242S für die 1215-kWh-Einheit bei 774,4 VDC – während beide innerhalb des 680–950 VDC-Fensters bleiben, das die meisten großen PCS-Plattformen akzeptieren.

Der Standard-Lade- und Entladestrom beträgt bei beiden 200 A bei einer Rate von 0,5 CP, wodurch der Gleichstromausgang des Containers mit typischen Projektbusdesigns kompatibel bleibt.

Der Systemwirkungsgrad wird mit maximal 88 % bei 0,5 °C angegeben, gemessen über eine Ladung und eine Entladung – die Zahl umfasst Hilfsgeräte, nicht nur den Batteriestrang.

Die Lebensdauer wird mit mehr als 8000 Zyklen bei 0,5 °C und 25 °C mit mindestens 80 % Energieerhaltung angegeben, und der Betriebsbereich von 0 °C bis +50 °C passt zum klimatisierten Innenraum.

Technische Spezifikationen

Kategorie	Parameter	1060-kWh-Modell	1215-kWh-Modell
DC-Seite	Nennkapazität	1060 kWh	1215 kWh
	Zelltyp	LFP 3,2 V/314 Ah	LFP 3,2 V/314 Ah
	Batteriesystem-String	4P264S	5P242S
	PACK-Spezifikation	70,4V314Ah	70,4V314Ah
	NEIN. von PACKs	48 STÜCK	55 STÜCK
	Nennspannung	844,8 VDC	774,4 VDC
	Spannungsbereich	680~950 VDC	680~950 VDC
	Standard-Lade-/Entladestrom	200A	200A
Systemparameter	Systemeffizienz	MAX. Wirkungsgrad 88 % bei 0,5 °C / 1 Ladung, 1 Entladung	MAX. Wirkungsgrad 88 % bei 0,5 °C / 1 Ladung, 1 Entladung
	Systemlebensdauer	>8000 Mal (0,5 °C bei 25 °C) Energieerhaltungsrate ≥ 80 %	>8000 Mal (0,5 °C bei 25 °C) Energieerhaltungsrate ≥ 80 %
	Verkabelungsmethode	DC-Eingang unten	DC-Eingang unten
	Lade- und Entladerate	0,5 CP	0,5 CP
	Wärmemanagementmethode	Intelligente luftgekühlte Klimaanlage	Intelligente luftgekühlte Klimaanlage
	Kommunikationsprotokoll	CAN/Eth/RS485 (4G optional)	CAN/Eth/RS485 (4G optional)
	Brandschutzsystem	Aerosol und Perfluorhexanon	Aerosol und Perfluorhexanon
	IP-Schutzart	IP54	IP54
	Produktgröße	3048*2438*2591mm	3048*2438*2591mm
	Produktgewicht	9500 kg	10500 kg
Umweltanforderungen	Betriebstemperaturbereich	0°C~+50°C	0°C~+50°C
	Betriebsfeuchtigkeitsbereich	0~95 % relative Luftfeuchtigkeit (keine Kondensation)	0~95 % relative Luftfeuchtigkeit (keine Kondensation)
	Betriebshöhe	2000 m (>2000 m Leistungsreduzierung)	2000 m (>2000 m Leistungsreduzierung)
	Zertifizierung	VERPACKUNG: CE ROHS UN38.3 Sicherheitsdatenblatt	VERPACKUNG: CE ROHS UN38.3 Sicherheitsdatenblatt
	Garantie	5 Jahre	5 Jahre

Standorte, die eine Megawattstunde in Anspruch nehmen

Industrieparks mit Spitzenzeiten von 2 bis 4 Stunden am Abend und einer Tarifstruktur, die eine Verschiebung dieses Zeitfensters belohnt.

Austausch des Dieselgenerators: 1060 kWh bei 200-A-Entladung decken eine bescheidene Industrielast über ein typisches Ausfallfenster ohne Kraftstofflogistik.

Solar- oder Windparks müssen ihre Leistung stabilisieren und Stromerzeugung nutzen, die andernfalls eingeschränkt würde.

Verteilungsunternehmen verschieben die Modernisierung eines Umspannwerks, indem sie die Spitzenlast einer Einspeisung um ein oder zwei Saisons kürzen.

Entlegene Bergbau- und Inselstandorte, an denen vor Ort gebaute Batterieräume unpraktisch sind und eine werksgeprüfte Lieferung die einzig zuverlässige Option ist.

Wie ein vorgefertigtes Projekt online geht

Die Projektsequenz beginnt mit dem zivilen Paket: einer flachen Betonplatte, die für eine Punktlast von 9.500–10.500 kg ausgelegt ist, einem Kabelgraben zur Containerposition und einem Freiraum für die Wärmeableitung der Klimaanlage.

Das Heben erfolgt mit einem einzigen Kranvorgang. Die 3048 x 2438 x 2591 mm große Hülle und die Eckbeschläge der Einheit sind Standard-Container-Hardware, sodass die Spreizstange und die Takelage gemietet und nicht individuell angefertigt werden.

Die Inbetriebnahme erfolgt dann in drei Schritten: Gleichstromverkabelung über die untere Einführungsverschraubung zum Standort-PCS, CAN/Eth/RS485-Handshake mit dem Projekt-EMS (4G-Fernzugriff optional) und die Abnahmesequenz, bei der die örtliche Behörde oder der Netzbetreiber Schutzrelaistests, Laden/Entladen bei 0,5 CP und die Überprüfung der SOC-Berichtsgenauigkeit beobachten. Warten Sie nach dem Aufstellen des Containers zwei bis drei Tage Arbeit vor Ort.

In der Sicherheits- und Zertifizierungsdatei

Zwei unabhängige Feuerstoffe: Aerosol wirkt im Packungsvolumen, während Perfluorhexanon den Behälterraum überflutet – das Paar deckt thermische Ereignisse auf beiden Skalen ab.

IP54-Gehäuse mit DC-Eingang von unten, sodass der Container Regen und Staub vor Ort standhält, während die elektrische Durchdringung gering und geschützt bleibt.

Die Packungen tragen CE und RoHS; Die komplette Ausrüstung wird mit UN38.3- und MSDS-Dokumentation geliefert, die für Transport, Zoll und Standortversicherung erforderlich ist.

Eine intelligente luftgekühlte Klimaanlage hält den 48-55-Pack-Strang in einem engen Temperaturband; Der Controller moduliert, anstatt hart zu drehen.

Der Betriebsbereich beträgt 0 °C bis +50 °C Umgebungstemperatur mit 0–95 % relativer Luftfeuchtigkeit ohne Kondensation und 2000 m Höhe mit der oben genannten Leistungsreduzierung – Zahlen, die es wert sind, anhand Ihres Projektstandorts überprüft zu werden.

Jeder Container durchläuft einen vollständigen Lade- und Entladevorgang von 0,5 CP mit Protokollierung auf Packungsebene im Werk, bevor die Türen für den Versand versiegelt werden.

Acht Schritte im Inneren des Yueqing-Werks

1. Zellannahme – 314-Ah-LFP-Zellen werden bei der Ankunft stapelweise auf Kapazität und Innenwiderstand untersucht.

2. Pack-Aufbau – 70,4-V-/314-Ah-Packs werden geschweißt, verkabelt, mit dem Pack-BMS ausgestattet und auf Isolation geprüft.

3. Containerfertigung – das Gehäuse wird auf derselben Etage wie die anderen Energieprodukte des Unternehmens geschnitten, geschweißt und mit Korrosionsschutz beschichtet.

4. Rack-Installation – Packs werden im 4P264S- oder 5P242S-String-Layout montiert, wobei der DC-Bus verläuft.

5. Wärme- und Brandschutzausrüstung – Klimaanlagen, Kanäle, Aerosolgeneratoren und Perfluorhexanonflaschen werden installiert und auf Funktion geprüft.

6. Verkabelung und Steuerung – Überwachung, Kommunikations-Gateways und die untere DC-Eingangsverschraubung werden an der Projektschnittstelle angeschlossen.

7. Werksabnahmetest – vollständiger 0,5-CP-Zyklus mit protokollierter Spannung und Temperatur auf Packebene anhand der Seriennummer.

8. Versiegelung und Verpackung – Türen versiegelt, Stoßindikatoren angebracht, Einheit für den Containerhof vorbereitet.

Sizing Reality Check im Containermaßstab

Kaufen Sie die Variante, die zu Ihrem Versandfenster passt, nicht die größere Anzahl. Das 1060-kWh-Gerät liefert standardmäßig 200 A auf einem 844,8-V-DC-Bus; Das 1215-kWh-Gerät bietet mehr Energie bei einer niedrigeren Nennspannung von 774,4 VDC. Überprüfen Sie, welche Spannung innerhalb Ihres PCS-Betriebsbereichs liegt, bevor der PO unterbrochen wird.

Luftkühlung hat echte Grenzen. Wenn an Ihrem Standort regelmäßig Temperaturen über +50 °C herrschen oder sich ein feuchtes tropisches Klima befindet, in dem die Klimaanlage ständig unter Volllast läuft, hält ein flüssigkeitsgekühltes Produkt die Zelltemperatur flacher und ist möglicherweise die bessere Lösung. Wir sagen dies im Angebot und nicht erst nach der Lieferung.

Unterhalb von etwa 500 kWh Speicherbedarf hat dieser Behälter die falsche Form. Ein Produkt im Schrankmaßstab kostet weniger Transport, Kran und Baustelle, und wir können Ihnen ein Produkt aus dem gleichen Sortiment empfehlen.

Fragen an EPC-Angebote

Fragen Sie, ob der Effizienzwert über einen Lade-Entlade-Zyklus hinweg auf Systemebene liegt – unser Wert liegt bei maximal 88 % bei 0,5 °C, einschließlich Hilfsgeräten.

Fragen Sie, ob in der Zyklenlebensdauerangabe Rate, Temperatur und Halteschwelle angegeben sind – „8000 Zyklen“ ohne Bedingungen ist ein Marketingsatz, keine Spezifikation.

Fragen Sie, wie viele Feuerwehrleute sich darin befinden. Aerosol plus Perfluorhexanon ist die Konfiguration, die Versicherer zunehmend in ihre Anforderungen aufnehmen.

Fragen Sie, was mit der Inbetriebnahmezeit passiert, wenn das Standort-PCS ein anderes Kommunikationsprotokoll verwendet – CAN, Ethernet und RS485 sind hier Standard, 4G-Remote optional.

Kommerzielle Bedingungen: Die Produktion dauert 30–40 Arbeitstage für einen Standardcontainer, fünf Jahre Garantie und die Batteriepakete können vor Ort ausgetauscht werden, ohne dass der Container ausgeliefert werden muss.

Heben, Versenden und Zoll

Bei 3048*2438*2591mm und 9500kg (1060kWh) bzw. 10500kg (1215kWh) bewegt sich die Einheit auf einer Pritsche mit einem Kran an beiden Enden. Gabelstapler sind für dieses Gewicht nicht ausgelegt; Planen Sie die Montage und einen Padkran, bevor der LKW eintrifft.

Da die Batterie installiert und geladen ist, handelt es sich bei dem Container um ein UN3480-Gefahrgut. Wir erstellen den UN38.3-Bericht, das Sicherheitsdatenblatt und die DG-Verpackungserklärung. Sie sollten etwa eine Woche mehr Buchungsvorlaufzeit am Ursprungsort im Vergleich zur Stückgutfracht einplanen.

Standardbedingungen sind FOB Ningbo oder Shanghai mit CIF verfügbar; Die Einheit wird als eine 40-Fuß-High-Cube-äquivalente Ladung transportiert, und für die Landzustellung in Ihrem Land ist eine Streckenfreigabe für eine 3 Meter breite und 10,5 Tonnen schwere Ladung erforderlich.

Garantie- und Kapazitätsservice

Fünf Jahre Garantie auf Pakete, Klimaanlage, Feuerlöschsysteme und Überwachung als ein geliefertes System.

Es wird garantiert, dass die Kapazität mindestens 80 % der Nennenergie bei den angegebenen 0,5 °C-Zyklen hält; Bei der Degradationsverfolgung wird das Werksabnahmeprotokoll als Grundlage verwendet.

Packs sind vor Ort austauschbare Module – ein schwaches Pack kann innerhalb weniger Stunden ausgetauscht werden, ohne dass der Container ausgepackt oder der Rest des Strangs unterbrochen werden muss.

Durch die Fernüberwachung über CAN/Eth/RS485 mit optionalem 4G kann unser Serviceteam Daten auf Packungsebene lesen und einen Besuch planen, bevor Kapazitätsschwankungen für den Bediener sichtbar werden.

Jährlicher Service: Reinigung des Luftfilters, Prüfung des Brandmitteldrucks, Überprüfung des Enddrehmoments und Kapazitätslauf; Ersatzpackungen werden innerhalb von 5–7 Werktagen versendet.

Fehler bei der Website-Vorbereitung, die Wochen kosten

Falsch: Füllen Sie das Pad ein, bevor Sie den Türanschlag und den Abstand zur Klimaanlage des Behälters prüfen. Rechts: Markieren Sie die Grundfläche von 3048 x 2438 mm plus 1 m Versorgungskorridor, bevor Beton bestellt wird.

Falsch: Angenommen, die 9500 kg schwere Einheit kann mit einem Gabelstapler verschoben werden. Rechts: Kran vom Eckbeton mit Spreizer – der Aufbauplan sollte vorliegen, bevor der LKW den Hafen verlässt.

Falsch: Die untere Gleichstromeinführungsverschraubung unter der Kabelgrabenfüllung belassen. Rechts: Die Verschraubung während der Einbauwoche abschließen und abdichten, bevor der Graben wieder aufgefüllt wird.

Falsch: Die Feuchtigkeitsprüfung überspringen, weil „es IP54 hat“. Rechts: Der Betriebsbereich liegt bei 0–95 % RH ohne Kondensation; Ein Luftentfeuchter ist in Monsunregionen eine günstige Versicherung.

Falsch: Anschließen des Batteriebusses an ein PCS außerhalb des 680–950-V-DC-Fensters. Rechts: Überprüfen Sie vor dem Einschalten, ob das Projekt-PCS die Nennspannung der Variante (844,8 V oder 774,4 V) akzeptiert.

Feldnotizen von Megawattstundenprojekten

Ein Immobilienentwickler in Taschkent, Usbekistan, bestellte Ende 2024 eine 1060-kWh-Einheit für einen Gewerbekomplex mit Nacht-/Tag-Tarifspreizung. Ihr Projektingenieur berichtete, dass der Container innerhalb von neun Tagen, nachdem der Kran ihn von der Pritsche gehoben hatte, Einnahmen generierte, und stellte fest, dass der EMS-Handshake über RS485 einen Nachmittag für die Parameterzuordnung in Anspruch nahm – länger als die physische Installation.

Ein Solarentwickler in Antananarivo, Madagaskar, hat die 1215-kWh-Variante mit einem bestehenden PV-Park gekoppelt. Ihr Feedback konzentrierte sich auf die Klimaanlage: Bei der Hitze auf der Insel war die Kühllast höher als im Datenblatt angegeben, und sie fragten uns nach der Reduzierungstabelle bei +45 °C, bevor sie das zweite Gerät bestellten.

Ein Bergbauunternehmen in Almaty, Kasachstan, nutzte den Container als Ersatz für eine Verarbeitungsanlage. Ihr elektrischer Vorgesetzter lobte die Einzelhebeinstallation, beklagte sich jedoch darüber, dass die Kommunikationsverkabelung längere Werksanschlüsse benötigte – die DC-Eingangsposition am Boden bedeutete, dass ihr Graben 4 m weiter verlief als geplant.

Fragen, die Käufer vor einer Containerbuchung stellen

F: Was ist der Unterschied zwischen den beiden Varianten?

A: Energie- und String-Layout – 48 Pakete bei 4P264S (844,8 VDC) für 1060 kWh, 55 Pakete bei 5P242S (774,4 VDC) für 1215 kWh, gleiches Gehäuse.

F: Enthält der Container die PCS?

A: Nein – es handelt sich um die DC-seitige Speicheranlage. Die Verbindung zu Ihrem Projekt-PCS/EMS erfolgt über CAN, Ethernet oder RS485 (4G optional).

F: Wie erfolgt der Versand?

A: Als UN3480-Gefahrgut auf einer Pritsche oder als Containerladung, mit UN38.3-Bericht und von uns erstelltem Sicherheitsdatenblatt.

F: Wie hoch ist der Standard-Lade-/Entladestrom?

A: 200 A bei beiden Varianten, bei einer Rate von 0,5 CP, innerhalb des Spannungsfensters von 680–950 VDC.

F: Wie lange dauert die Inbetriebnahme vor Ort?

A: Zwei bis drei Tage für die Gleichstromverkabelung, den Kommunikations-Handshake und die beglaubigten Abnahmetests, vorausgesetzt, das Pad ist bereit.

F: Wie hoch ist die tatsächliche Effizienz?

A: Maximal 88 % bei 0,5 °C, gemessen über eine Ladung und eine Entladung, einschließlich Hilfsmittel.

F: Wie lange hält die Batterie?

A: Über 8000 Zyklen bei 0,5 °C und 25 °C mit mindestens 80 % Energieerhaltung; Heißere Umgebungsbedingungen verkürzen die Zeit.

F: Wie lange ist die Vorlaufzeit?

A: 30-40 Arbeitstage für einen Standardcontainer; Durch die DG-Buchung am Ursprungsort verlängert sich der Fahrplan um etwa eine Woche.
