Tragbares AC-Ladegerät mit 3,5 kW für den privaten Gebrauch

Wetterfest, der einem Schlauch standhält

Der schnellste Weg, die Zuverlässigkeit eines Ladegeräts im Freien zu überprüfen, besteht darin, die zweite Ziffer abzulesen. IP54 bedeutet Spritzer; IP65 bedeutet Schlauch. Dieses Wandgerät ist die zweite Art.

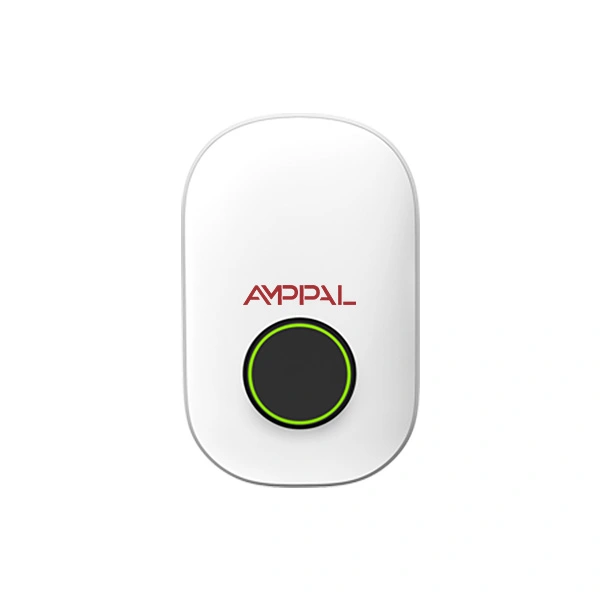

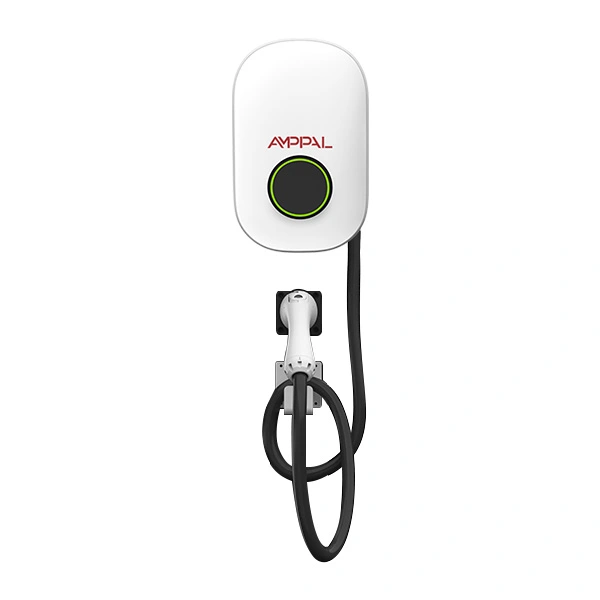

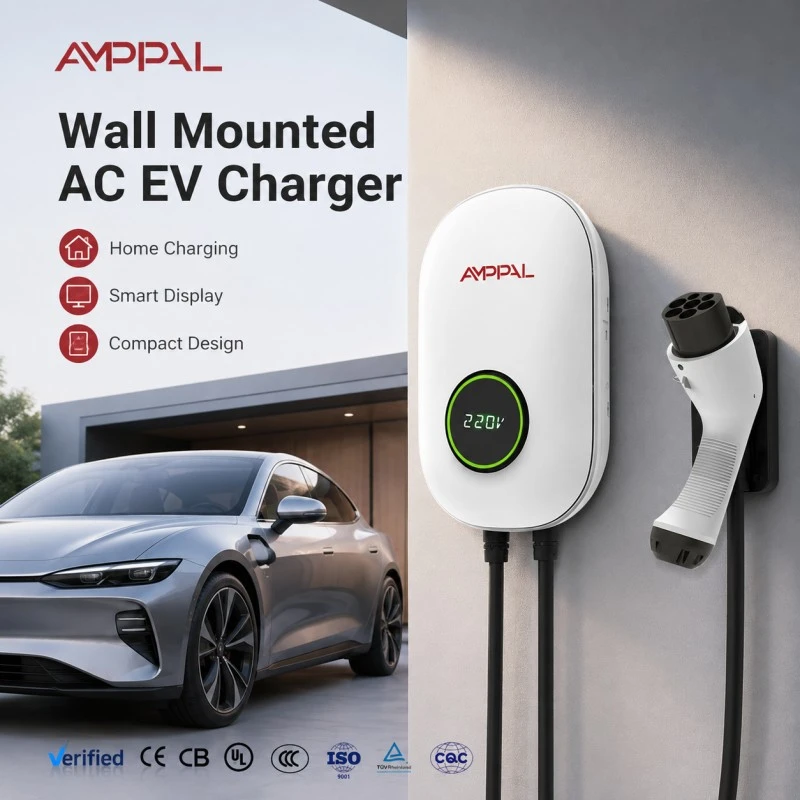

Das tragbare 3,5-kW-AC-Ladegerät für Elektrofahrzeuge von AMPPAL für den privaten Gebrauch (AF-AC-3.5-B-A-O-1/2-SF) ist eine 304 x 191 x 95 mm große Wanddose mit Kunststoffgehäuse und einer Typ-2-Steckdose mit einer Nennleistung von 16 A bei 220 VAC einphasig. Die Verbindung erfolgt über Bluetooth, WLAN und die AMPPAL-App und verfügt über die Schutzart IP65 mit einem Arbeitsbereich von -30 °C bis +50 °C.

Wir haben es für Orte gebaut, an denen ein normales Ladegerät nicht übersteht: Salzluft, Staubstürme, Monsunregen und den Hochdruckreiniger des Reinigungsteams. Salznebel, Quarzstaub und Hochdruckreiniger sind die drei Killer; Dieses Gehäuse ist um alle drei herum gebaut.

Es gibt keinen Touchscreen, der abgewischt werden muss, und keine Tastatur, die korrodieren könnte; Die Schnittstelle ist Ihr Telefon. Das Entfernen dieser Teile ist bewusst: weniger Öffnungen im Gehäuse, weniger Angriffsfläche für salzige Luft.

Fünf Möglichkeiten, wie IP65 das Laden im Freien verändert

Staubdicht ist etwas anderes als staubdicht: Die 6 bedeutet, dass selbst in einem Steinbruch oder einer Wüstenbaustelle keine Partikel eindringen.

Wasserstrahlen sind erlaubt: Sie können das Gerät während der Reinigung mit einem Wasserschlauch abspritzen, genau das ist der Grund, warum die meisten Outdoor-Ladegeräte den Geist aufgeben.

Das abgedichtete Gehäuse hält kondenswasseranfälligen Klimazonen stand; Die Dichtung wird durch das Schraubenmuster der Frontabdeckung gleichmäßig komprimiert.

Der Bereich von -30 °C bis +50 °C deckt nordische Winter und Golfsommer ohne Heizung oder Ventilator ab.

Durch das Kunststoffgehäuse gibt es keine Roststellen: keine blanken Metallkanten, keine korrodierenden Scharnierstifte und ein Gehäuse, das leicht genug für die Installation durch eine Person ist.

Ein Fehler weniger: Kein Kartenleser und keine Tastatur bedeuten weniger Öffnungen im Gehäuse und weniger Teile, an denen salzige Luft angreifen kann.

Technische Spezifikationen

Umgebungen, für die dieses Gerät gebaut wurde

Küstenhäuser und -hütten, in denen sich Salznebel auf alles im Umkreis von 500 Metern um das Wasser legt.

Baustellenhütten und Geräteschuppen in staubigen Regionen, wo Feinstaub in kleinere Anschlüsse zermahlen würde.

Monsunklima: Die Wandhalterung und die nach unten gerichtete Steckdose leiten Wasser ab, bevor es sich ansammeln kann.

Landwirtschaftliche Nebengebäude und Ställe mit hoher Luftfeuchtigkeit und regelmäßigen Abwaschroutinen.

Kalte Regionen, in denen Winter mit -30 °C billigere Elektronik vernichten; Das Gerät ist für den gesamten Bereich ausgelegt.

Temporäre und Mietaufbauten: leicht, an der Wand montiert und einfach zwischen Standorten zu bewegen.

Garagen- und Carportwände, an denen die ganze Nacht Kondenswasser tropft; Die versiegelte Platte hält der Feuchtigkeit stand.

Vermietung von Ferienimmobilien, bei denen die Gäste viel Wert auf die Ausrüstung legen; Eine Einheit, die eine Wasserspritze übersteht, überlebt die meisten Gäste.

Was im Inneren passiert, wenn es regnet

Wasser trifft zuerst auf die vordere Abdeckung. Die IP65-Dichtung sitzt hinter der Abdeckung und die Kabelverschraubung dichtet den Eintrittspunkt ab; Da das Gerät über die Gehäuseoberfläche durch Konvektion gekühlt wird, gibt es keinen Lüftungsschlitz, den Regen nutzen kann.

Die Typ-2-Buchse verfügt über einen eigenen Deckel. Wenn ein Auto angeschlossen ist, ist der Stecker selbst wetterfest; Im Leerlauf hält der Deckel Regen und Staub von den Kontakten fern.

Was IP65 nicht bedeutet: Untertauchen. Die Bewertung gilt für Strahlwasser und Regen, nicht für Pfützen. Montieren Sie das Gerät daher mit der Steckdose nach unten und halten Sie den Sockel über dem Wasserspiegel. An Standorten mit seitlichem Regen ermöglichen die versenkte Steckdose und der flache Deckel dem Wasser einen längeren Weg, bevor es die Kontakte erreichen kann.

Auch das Kälteverhalten verdient einen Hinweis: Das versiegelte Volumen atmet wenig, sodass Feuchtigkeit an den Verbindungsstellen blockiert und nicht durch Lüftungsschlitze abgeführt wird. Bei extremen Frost-Tau-Wechseln empfehlen wir dennoch die Montage unter einer Dachtraufe, die kostet nichts und beseitigt den letzten Zweifel.

Tests hinter der IP65-Einstufung

Chargenproben werden einem IPX5-Wasserstrahltest gemäß IEC 60529 unterzogen: Eine 6,3-mm-Düse mit 12,5 Litern pro Minute wird drei Minuten lang aus allen Winkeln gesprüht.

Staubkammerläufe bestätigen nach dem IP6X-Verfahren nach acht Stunden, dass kein Eindringen erfolgt.

100 % der Geräte bestehen die Hochstrom-Dielektrizitäts- und Erdungsdurchgangsprüfungen.

Temperaturwechsel von -30 °C bis +70 °C gemäß IEC 60068, plus 96-Stunden-Salzsprühnebel auf beprobten Einheiten.

48-stündiges Einbrennen unter Volllast bei versiegeltem Gehäuse, während die Innentemperatur protokolliert wird.

RoHS/REACH-konforme Komponenten gemäß ISO 9001:2015; CE gemäß den Niederspannungs- und EMV-Richtlinien.

Die Seriennummer jedes Geräts ist mit seinen Testaufzeichnungen verknüpft, sodass ein Chargenzertifikat auf einen bestimmten Produktionstag zurückgeführt werden kann.

Wie das Gehäuse hergestellt wird: Acht Schritte

Formen: Das Gehäuse wird spritzgegossen, wobei die Dichtungsnut und die Befestigungspunkte im Werkzeug vorgesehen sind.

Dichtungssitz: Die IP65-Dichtung wird montiert und unter Gegenlicht auf eine durchgehende Sicke geprüft.

PCBA: Leistungsplatine, Bluetooth/WiFi-Modul und Messung sind auf der SMT-Leitung bestückt.

Schutzlackierung: Das Mainboard erhält vor der Endmontage einen dünnen Schutzlack.

Buchsen- und Kabelverschraubungsbaugruppe, mit dem Drehmoment angezogen, das die Funktion der Dichtung gewährleistet.

Firmware-Lade- und App-Pairing-Prüfung.

IP-Probenahme: Einheiten aus jeder Charge gehen zur Wasserstrahlanlage.

Hi-Pot, visuelle Qualitätskontrolle und Verpackung; Standardbestellungen werden in 15–20 Werktagen versendet.

Richtiges Werkzeug, richtiger Standort: Die Wahl des 3,5 kW

3,5 kW sind eine langsame, gleichmäßige Ladung: etwa 15–17 km Reichweite pro Stunde für ein typisches Elektrofahrzeug und eine vollständige Aufladung über Nacht für die meisten Pendler. Wählen Sie es, wenn das Auto stundenlang parkt und der Stromkreis ein gewöhnlicher 16-A-Steckdosenstromkreis ist.

Wählen Sie es nicht, wenn Sie eine Wende benötigen. Eine Taxiflotte, die alle zwei Stunden verkehrt, benötigt 7 kW oder 11 kW, und in einem Depot mit dreiphasigem Betrieb sollten keine 3,5-kW-Boxen betrieben werden. Es handelt sich hierbei um ein Heim- und leichtes Gewerbegerät, nicht um eine Durchsatzmaschine.

Wo es wirklich gewinnt: Die Belichtung im Freien entscheidet, nicht die Leistung. Wenn der Standort an der Küste liegt, staubig oder eiskalt ist, rechtfertigt sich die IP65-Hülle selbst bei mäßiger Leistung.

Im Vergleich zu einem einphasigen 7-kW-Gerät? Die 3,5 kW verbrauchen 16 A und die 7 kW verbrauchen 32 A; Viele ältere Häuser und Ferienhäuser verfügen über einen 16-A-Stromkreis, aber keinen 32-A-Stromkreis. Wenn die Verkabelung die Wahl vorgibt, kann bei der 3,5-kW-Version eine Neuverkabelung vollständig vermieden werden.

Warum Käufer AMPPAL-Außengeräte bevorzugen

IP65 wird getestet, nicht vorausgesetzt: Wasserstrahl- und Staubkammer-Ergebnisse sind pro Charge verfügbar.

Lokale Steuerung über Bluetooth und WLAN mit der AMPPAL-App; Zum Starten einer Sitzung ist kein Cloud-Konto erforderlich.

Kompaktes 304 x 191 x 95 mm großes Gehäuse und Wandmontage durch eine Person möglich.

CE-Zertifizierung, 2 Jahre Standardgarantie, 15–20 Werktage Vorlaufzeit, Mindestbestellmenge 1 Einheit.

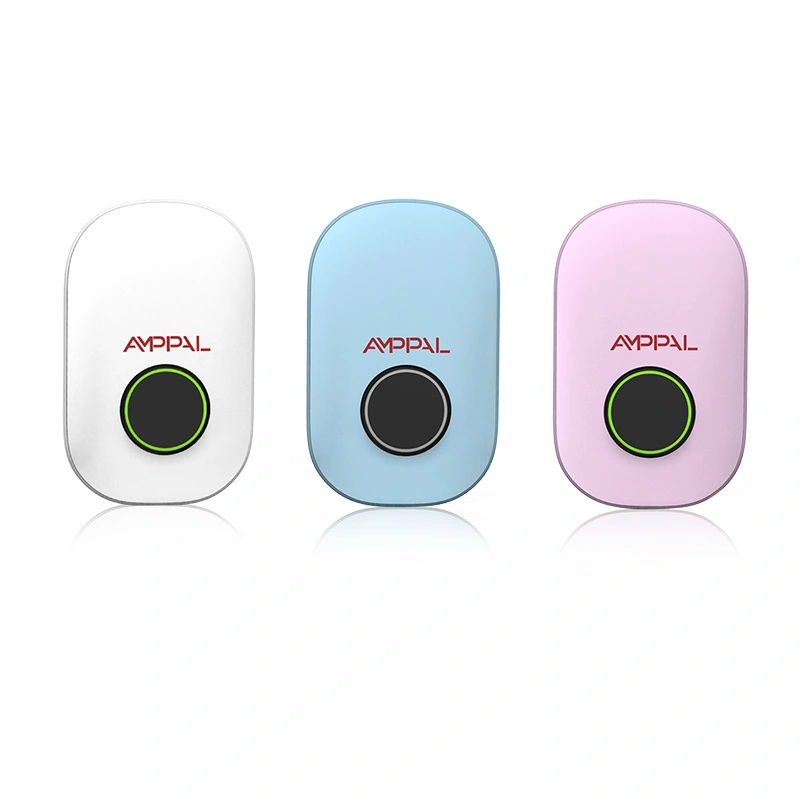

OEM/ODM: Logo, Gehäusefarbe und App-Branding individuell angepasst; Exporte in über 40 Länder seit 2014.

Lagerfreundliche Ersatzteile: Dichtung, Sockeldeckel und Kabelbaugruppen sind die einzigen Verbrauchsmaterialien, sodass ein Händler einen kleinen Satz halten und die gesamte installierte Basis abdecken kann.

Verpackungs- und Lieferdetails

Jede Einheit wird in einem handelsfertigen Karton von etwa 380 x 280 x 170 mm geliefert, der mit Schaumstoff geschützt ist, mit Wandhalterung, Schrauben und Handbuch; Das Bruttogewicht beträgt ca. 3 kg.

Vierzig Einheiten pro Palette in zwei Lagen; Ein 20-Fuß-Container fasst etwa 1.500 Einheiten und ein 40-HQ-Container etwa 3.300, sodass sowohl kleine als auch große Bestellungen wirtschaftlich versandt werden. Händler kombinieren dieses Modell häufig mit den 7-kW- und 11-kW-Versionen in einem Container.

Angebote sind FOB Ningbo oder Shanghai, EXW verfügbar; Die Handelsrechnung, die Packliste, der Frachtbrief, das Ursprungszeugnis und die CE-Erklärung liegen jeder Sendung bei.

Support- und Reparaturrichtlinie

2 Jahre Standardgarantie ab Versand, die Herstellungsfehler einschließlich der versiegelten Elektronik abdeckt.

Technische 24-Stunden-Reaktion mit Videodiagnose.

Ersatzteile: Dichtungssätze, Steckdosendeckel und Kabelbaugruppen per DHL/FedEx innerhalb von 2 Werktagen.

RMA anhand von Fotos und Seriennummer: Der Austausch oder die Reparatur wird bestätigt, bevor Sie etwas zurücksenden.

Die Dichtung ist ein Verschleißteil: Ersetzen Sie die Dichtung, wenn das Gerät jemals zerlegt wird. Bei jedem Reparaturauftrag legen wir kostenlos eine neue Dichtung bei.

In den meisten Fällen ist eine Reparatur vor Ort möglich: Die vordere Abdeckung und die Dichtung lassen sich mit Standardwerkzeugen entfernen, sodass ein beschädigter Deckel nicht gleichbedeutend mit einem völlig neuen Gerät ist.

Hinweise zur Handhabung und Reinigung

Falsch: Hochdruckreinigung der Steckdose bei geöffnetem Deckel. Rechts: Schließen Sie den Steckdosendeckel und decken Sie einen eingesteckten Stecker ab, bevor Sie mit dem Schlauch arbeiten.

Falsch: Montieren Sie das Gerät flach, sodass sich Wasser an der Oberkante ansammelt. Rechts: Nutzen Sie die Neigung der Halterung, damit das Gesicht Wasser absondert.

Falsch: Bohren einer Feldkabeleinführung durch das Gehäuse. Rechts: Verwenden Sie die werkseitige Stopfbuchse. Durch ein vor Ort gebohrtes Loch dringt Wasser ein.

Falsch: Lassen Sie das Gerät in einem überschwemmungsgefährdeten Bereich auf Bodenhöhe stehen. Rechts: Montage oberhalb der bekannten Überschwemmungslinie; IP65 ist strahlwassergeschützt, nicht tauchwassergeschützt.

Falsch: Ignorieren der Dichtung nach Jahren der UV-Einwirkung. Rechts: Überprüfen Sie die Dichtung jährlich und ersetzen Sie sie, wenn sie Risse aufweist. Das Kit kostet weniger als die Diagnose.

Käufergeschichten aus rauen Klimazonen

Ein Ferienhausbesitzer an der norwegischen Küste montierte eines neben einem Bootshaus, 200 Meter vom Meer entfernt. Nach zwei Wintern mit Salznebel war das einzige Problem ein steifer Steckdosendeckel, den er mit Silikonspray löste; Die Elektronik hatte nie einen Fehler.

Ein kenianischer Bauunternehmer unterhält vier Hütteneinheiten vor Ort in einem staubigen Hochlandgebiet. Die Kritik des Bauleiters ist das Gegenteil von den meisten: Die Geräte sind so dicht, dass auch Staub nicht entweichen kann, und an sonnigen Tagen sammelt sich hinter dem Bildschirmrahmen ein dünner Film.

Ein chilenisches Bergbaulager bestellte eine Charge für Personalunterkünfte in der Höhe. Ihr Elektromeister freute sich über die -30°C-Einstufung nach einer Nacht bei -18°C; Er hatte zuvor beobachtet, wie billigere Ladegeräte bei Temperaturen unter -10 °C ausfielen.

Der rote Faden in diesen Berichten: Niemand ruft wegen eines Wasserschadens an. Die Beanstandungen sind kosmetischer Natur, ein steifer Deckel oder eine verblasste Lünette, und das ist genau das, was ein wetterfestes Design den Besitzer kosten sollte.

Fragen zum wetterfesten Laden

F: Kann ich wirklich Wasser direkt auf das Gerät sprühen?

A: Ja, IP65 schützt vor Niederdruckstrahlen aus jeder Richtung; Halten Sie den Steckdosendeckel während des Abspritzens geschlossen.

F: Was ist der Unterschied zwischen IP54 und IP65?

A: Die zweite Ziffer: 4 ist spritzwassergeschützt, 5 ist spritzwassergeschützt; Die erste Ziffer 6 fügt Staubdichtigkeit hinzu.

F: Wird das Gerät bei Temperaturen unter dem Gefrierpunkt aufgeladen?

A: Es ist für -30 °C ausgelegt; Das Batteriemanagement des Autos entscheidet darüber, wie viel Strom es im kalten Zustand aufnimmt.

F: Vergilbt das Kunststoffgehäuse in der Sonne?

A: Das Gehäuse ist UV-stabilisiert, es ist jedoch nach mehreren Jahren im Freien mit einem leichten Ausbleichen der Oberfläche zu rechnen.

F: Was macht die App ohne Cloud-Konto?

A: Bluetooth-Kopplung, Start/Stopp und Live-Stromanzeige funktionieren lokal; WLAN bietet nach der Konfiguration Fernzugriff.

F: Welche Steckdose und welches Kabel sind im Lieferumfang enthalten?

A: Eine Typ-2-Steckdose mit festem Kabel; CCS und CHAdeMO werden bei AC-Modellen nicht angeboten.

F: Kann es auch im Innenbereich installiert werden?

A: Ja, die IP65-Shell funktioniert überall; Bei Verwendung im Innenbereich bleibt die Kopffreiheit einfach ungenutzt.

F: Wie lange ist die Vorlaufzeit?

A: 15–20 Werktage für Standardmodelle, Mindestbestellmenge 1 Einheit.
