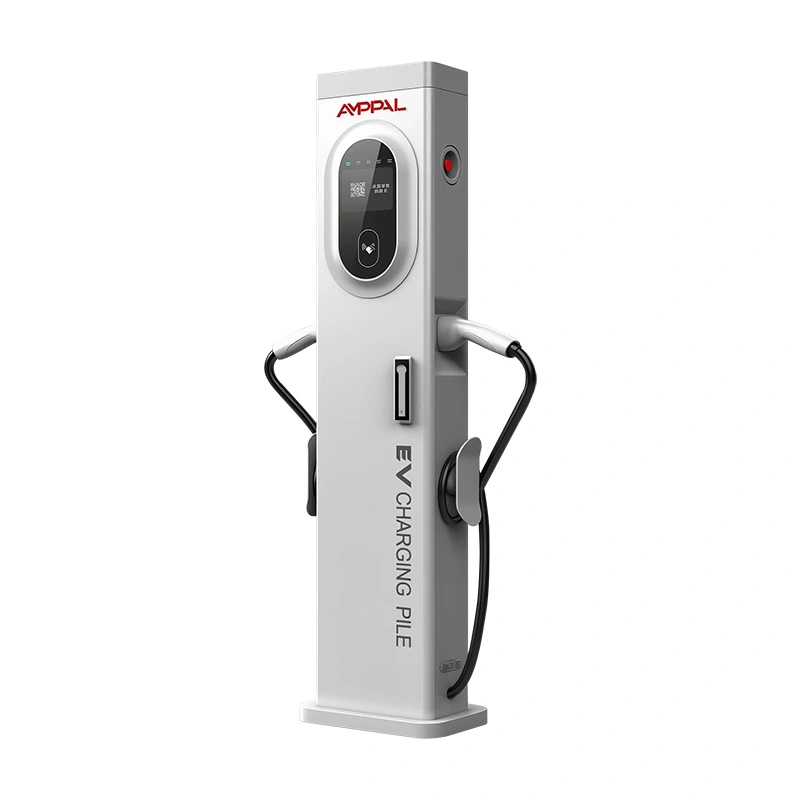

22-kW-Slim-Tower-AC-EV-Ladegerät für Wohn- und Gewerbeimmobilien

Warum ein offenes Protokoll wichtiger ist als die kW-Zahl

Fragen Sie einen Betreiber, der drei Jahre lang ein geschlossenes Ladesystem verwendet hat, und der Schmerz beginnt am Tag der Migration. Die Hardware funktionierte; Die Software weigerte sich zu gehen. Open OCPP 1.6J soll genau diese Konversation verhindern.

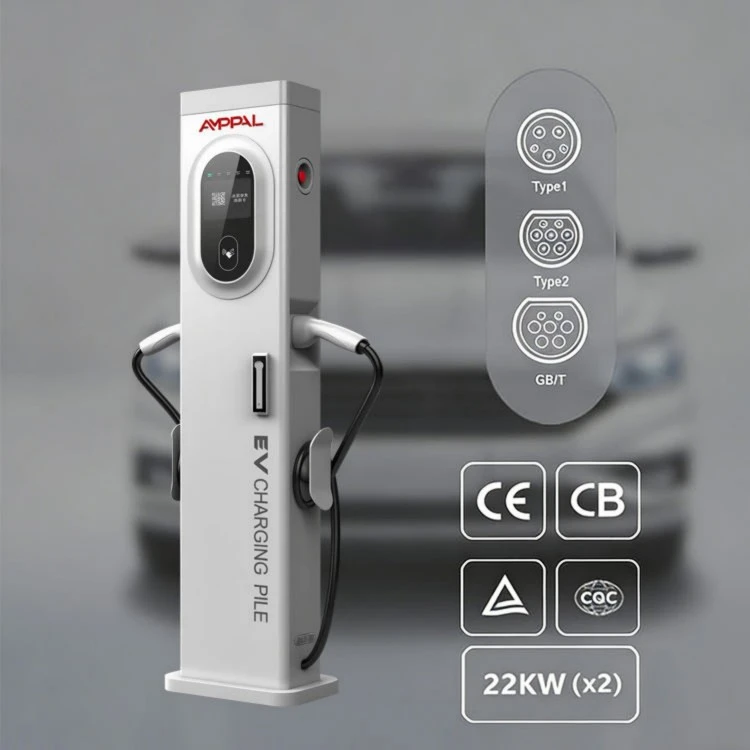

Das AMPPAL 22 kW Slim Tower AC EV-Ladegerät für Wohn- und Gewerbeimmobilien (AF-AC-022-Y-A-0-4-JA-P) liefert 22 kW über zwei Typ-2-Pistolen (16 A + 16 A) aus einer 300 x 150 x 1400 mm großen Säule mit einem 5-Zoll-Touchscreen. Das eigentliche Unterscheidungsmerkmal liegt in der Firmware: Jede Transaktion, Sitzung und jedes Statusereignis spricht den Standard OCPP 1.6J.

Das bedeutet, dass der Tower nicht mit unserer Cloud, unserer App oder einem Reseller-Portal verbunden ist. Sie richten es auf die Plattform, die Sie heute wählen, und in drei Jahren erneut, wenn eine bessere erscheint.

Geschlossene Systeme fühlen sich zunächst einfach an: Die App ist aufpoliert, die Einrichtung erfolgt über einen QR-Code. Die Rechnung kommt später, in Form von Rücknahmegebühren, zurückgekaufter Hardware oder Daten, die auf einem Server liegen, den Sie nicht kontrollieren.

Sechs Gründe, auf OCPP 1.6J zu bestehen

Keine Anbieterbindung: Wenn die Plattform Gebühren erhöht oder offline geht, bleibt die Hardware Ihr Eigentum und wird weitergeführt.

Bereit für Roaming: Aggregatoren und Partnernetzwerke akzeptieren dasselbe Protokoll, das Ihr Backoffice bereits spricht.

Die Tarifkontrolle bleibt bei Ihnen: Sie legen die Preise pro Anschluss über die Plattform fest, nicht über eine werkseitig gebundene App.

Fernoperationen: Start/Stopp, Reservierungen und Firmware-Updates nutzen denselben OCPP-Kanal wie Messdaten.

Überprüfbare Aufzeichnungen: Jede kWh und jede Transaktions-ID wird in einem Standardformat protokolliert, das Buchhalter und Aufsichtsbehörden lesen können.

Zukunftssicher: Wenn später Solar- oder Smart-Charging eintrifft, können die meisten OCPP-basierten Energiemanagementsysteme die Live-Daten dieses Turms lesen.

Offene Ausschreibung: Wenn Ihr Unternehmen den Ladedienst erneut ausschreiben muss, ist ein Netzwerk mit offenem Protokoll einfacher zu übergeben, zu bewerten und zu prüfen.

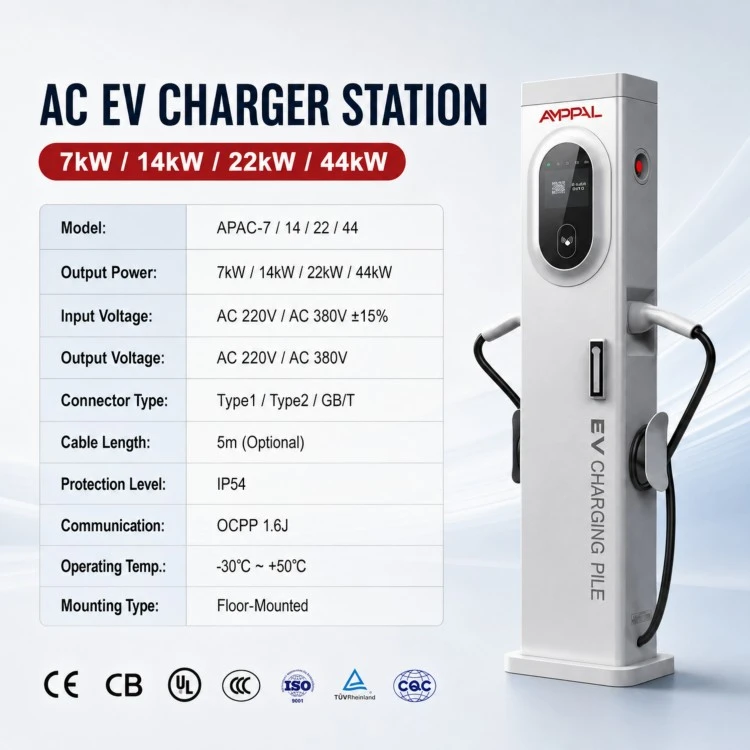

Technische Spezifikationen

Szenarien, in denen sich Plattformfreiheit auszahlt

CPOs, die ihr Backoffice alle zwei oder drei Jahre ausschreiben und Ladegeräte benötigen, die den Austausch überstehen.

Flotten, die sich mit dem bestehenden OCPP-Server der Muttergesellschaft verbinden, anstatt ein zweites System zu betreiben.

Hotels und Einkaufszentren, die mit mehreren Apps unterwegs sein möchten, sind nicht an die App eines Betreibers gebunden.

Immobilienentwickler, die jetzt installieren und die Laderechte später verkaufen; der Käufer erbt offene Hardware.

Staatliche Ausschreibungen für Straßengebühren, die offene Standards in der Spezifikation erfordern.

Betreiber testen einen neuen Aggregator an zehn Türmen, bevor sie das gesamte Netzwerk übernehmen.

Wie die Station mit jeder Plattform kommuniziert

Der Tower hält zwei Gesprächskanäle offen: Ethernet als primäre Verbindung sowie 4G und WLAN als Fallbacks. Es wählt Ihren Server an, sodass auf Ihrer Seite keine Portweiterleitung oder statische öffentliche IP erforderlich ist.

Wenn ein Auto angeschlossen wird, sendet die Station eine BootNotification und aktualisiert dann während der Sitzung Status- und Transaktionsaktualisierungen. OCPP 1.6J übernimmt sowohl die Ladepunktverwaltung als auch die Transaktionsabwicklung für das AC-Laden sauber.

Bei der Migration handelt es sich um eine Konfigurationsänderung, nicht um eine Hardwareänderung: Öffnen Sie das Stationsmenü, geben Sie die neue Server-URL und die Anmeldeinformationen ein und starten Sie neu. Unsere Techniker können Ihren IT-Mitarbeiter in weniger als einer Stunde durch den Schalter führen, normalerweise aus der Ferne.

Wissenswert: Der Tower führt seine lokalen Messungen und Sitzungsprotokolle unabhängig davon, mit welchem ​​Server er kommuniziert. Selbst wenn eine Plattform über Nacht verschwindet, bleibt der Ladeverlauf zum Exportieren auf dem Gerät gespeichert.

Zertifizierungen, die den Protokollanspruch untermauern

CE gemäß den Niederspannungs- und EMV-Richtlinien, erneut überprüft bei jeder Produktionscharge.

Die OCPP 1.6J-Konformität wird in unserem Labor mit einem Referenzserver getestet, bevor die Geräte das Band verlassen.

100 % dielektrische Hochspannungsprüfung und Erdungsdurchgangsprüfungen an der Endstation.

Temperaturwechsel gemäß IEC 60068 von -30 °C bis +70 °C und 96-Stunden-Salzsprühnebel auf beprobten Einheiten.

48-stündiger Volllast-Burn-in, während die Kommunikationsverbindung auf Ausfälle und Wiederverbindungsverhalten überwacht wird.

RoHS/REACH-konforme Komponenten unter einem ISO 9001:2015-Qualitätssystem; Das Werk verfügt auch über CCC-, TÜV-, UL- und CB-Zertifikate für andere Produktlinien.

In der Montagehalle: Acht Produktionsschritte

CNC-Laserschneiden des Säulengehäuses, 0,1 mm Toleranz.

Abkanten und Nahtschweißen des 1400-mm-Turmkörpers.

FANUC-Roboterschweißen der Grundplatte und der Kabelverschraubungshalterungen.

Dreistufige Oberflächenreinigung und -veredelung vor der Montage.

DIN-Schienenmontage: Schütze, RCD und Messmodul, gemäß Spezifikation angezogen.

Elektronikschacht: Touchscreen, Kommunikationsplatine und Leistungsplatine eingebaut.

Firmware-Flashing und OCPP-Konformität laufen auf unserem Testserver; Das Prüfprotokoll wird pro Seriennummer gespeichert.

Hi-Pot, visuelle Qualitätskontrolle und Verpackung; Standardbestellungen werden in 15–20 Werktagen versendet.

Auswahl einer bahnsteigbereiten Station: Drei Kontrollen

Überprüfen Sie eins: Ist Ihre aktuelle Plattform für Sie tatsächlich wichtig? Wenn Sie einen einzelnen Standort mit einer proprietären App betreiben, mit der Sie zufrieden sind, ist ein geschlossenes Ladegerät günstiger und die Freiheit dieses Turms ist Geld, das Sie nicht verbrauchen werden.

Überprüfen Sie zwei: Welche Protokollversion spricht Ihr Backoffice? Diese Station läuft mit OCPP 1,6 J, was den überwiegenden Teil des AC-Ladebedarfs abdeckt; Wenn Ihre Roadmap OCPP 2.0-Funktionen wie ISO 15118 Plug-and-Charge erfordert, teilen Sie uns dies vor der Bestellung mit, damit wir Sie über das richtige Modell beraten können.

Überprüfen Sie drei: Wer hat die Roaming-Beziehung inne? Wenn ein Aggregator Ihre Sitzungen weiterleitet, fragen Sie ihn zuerst nach seinen OCPP-Serverdetails. Die meisten akzeptieren 1,6-J-Endpunkte und der Tower kann innerhalb eines Tages in ihr Netzwerk eingebunden werden.

Noch eine ehrliche Anmerkung: Das offene Protokoll schützt Sie vor Lock-in, nicht vor schlechter Verkabelung. Der 22-kW-Turm benötigt weiterhin eine ordnungsgemäße dreiphasige 380-VAC-Einspeisung, einen Leistungsschalter mit der richtigen Größe und eine geerdete Installation. Keine Firmware kann einen losen Neutralleiter reparieren.

Warum Betreiber den AMPPAL Tower für offene Netzwerke kaufen

Ehrlichkeit des Protokolls: Die OCPP 1.6J-Konformität wird pro Charge in unserem Labor überprüft und wir werden das Testprotokoll weitergeben.

Hardware-Spielraum: zwei 16-A-Steckdosen an einer 380-VAC-Einspeisung, 5-Zoll-Bildschirm, IP54, -20 °C bis +50 °C Betriebsbereich.

Bedingungen: MOQ 1 Einheit bei Standardmodellen, 15–20 Werktage Vorlaufzeit, 2 Jahre Garantie.

Globale Reichweite: Exporte in über 40 Länder, inklusive CE-Dokumentation, Ersatzteile per DHL/FedEx.

OEM/ODM-Tiefe: Seit 2014 bauen wir AC- und DC-Leitungen für Marken im Nahen Osten, Europa und Südostasien.

Verpacken, Laden und Exportieren von Dokumenten

Bestellen Sie einen Container und Sie erhalten jedes Mal die gleiche ehrliche Verpackung: ein Turm pro 5-lagigem Karton, Schaumstoff-Eckblöcke, Ankersatz und Verschraubungen im Inneren, etwa 45 kg brutto pro Karton.

Vier Kartons auf einer Palette mit Kantenschutz und Schrumpffolie; Ein 40-Fuß-Container befördert etwa 60 Türme auf Paletten oder bis zu 80 auf dem Boden, sodass die Fracht pro Einheit für Ihr Angebot vorhersehbar bleibt.

Wir zitieren FOB Ningbo oder Shanghai (EXW verfügbar) und übergeben mit jeder Sendung die Handelsrechnung, die Packliste, den Frachtbrief, das Ursprungszeugnis und die CE-Konformitätserklärung.

Gemischte Container sind willkommen: Türme teilen sich den Raum mit unseren wandmontierten Klimaanlagen.

Unterstützung rund um die Plattformmigration

2 Jahre Garantie auf Herstellungsfehler, gerechnet ab Versanddatum.

Technische Reaktion rund um die Uhr; Unsere Ingenieure haben an Aufrufen zur Plattformmigration für Kunden in vier Zeitzonen teilgenommen.

Ersatzteile per DHL/FedEx innerhalb von 2 Werktagen für gängige Artikel.

Foto- und Serien-RMA: Wir bestätigen den Austausch oder die Reparatur, bevor Sie etwas zurücksenden.

Kostenloses Dokumentationspaket: OCPP-Verbindungshandbuch, Beispielserverkonfiguration und ein Testendpunkt für Ihr IT-Team.

In den Firmware-Versionshinweisen sind die geänderten OCPP-Meldungen aufgeführt, damit Ihr Plattformteam vor der Einführung Tests durchführen kann.

Migration und Betrieb: Falsch vs. richtig

Falsch: Ändern der Server-URL während einer laufenden Sitzung. Rechts: Migration, wenn der Connector inaktiv ist, und Neustart des Towers nach dem Wechsel.

Falsch: Angenommen, WLAN allein reicht für ein öffentliches Netzwerk. Rechts: Verdrahten Sie die primäre Verbindung mit Ethernet und behalten Sie 4G als Ersatz bei.

Falsch: Standardanmeldeinformationen im Stationsmenü belassen. Richtig: Legen Sie am ersten Tag ein sicheres Passwort fest. Die OCPP-Verbindung ist nur so sicher wie die Anmeldeinformationen des Geräts.

Falsch: Eine Plattform testen und davon ausgehen, dass sich der Rest gleich verhält. Rechts: Führen Sie eine 24-Stunden-Testversion auf dem neuen Server mit einem Tower durch, bevor Sie die Flotte wechseln.

Falsch: Taktsynchronisierung ignorieren. Richtig: Lassen Sie NTP aktiviert, da Transaktionsprotokolle mit verzerrten Zeitstempeln später zu Abrechnungsstreitigkeiten führen.

Falsch: Firmware-Updates als optional behandeln. Rechts: Planen Sie Aktualisierungen für inaktive Konnektoren, da Korrekturen oft genau auf die Randfälle abzielen, die von Feldbetreibern gemeldet werden.

Betreiber in ihren eigenen Worten

Ein Ladestationsbetreiber in Kroatien hat an einem einzigen Wochenende 30 Masten von einer Plattform zur anderen verlegt. Ihr technischer Leiter sagte, der Wechsel sei eine URL-Änderung pro Einheit gewesen und die einzige Verzögerung sei ihr eigenes DNS gewesen. Sie testen nun einen neuen Aggregator auf fünf Türmen, bevor es zu einer Vertragsverlängerung kommt.

Ein malaysisches Logistikunternehmen hat die Türme in den bestehenden OCPP-Server der Gruppe eingebunden, anstatt ein zweites Backoffice zu betreiben. Die Beschwerde ihres IT-Managers: Der 5-Zoll-Bildschirm zeigt nur Englisch an, daher benötigen Fahrer gelegentlich die mobile App für Anweisungen auf Malaiisch.

Ein türkischer Betreiber, Teil einer Partnerschaft, die wir seit 2022 beliefern, nutzt die Türme zum Laden am Straßenrand in Istanbul. Der 4G-Fallback rettete sie zweimal während lokaler Glasfaserausfälle; Die Sitzungen wurden weiterhin korrekt abgerechnet, da die Station Datensätze in die Warteschlange stellte und sie hochlud, als der Link zurückkehrte.

Was sich in diesen Berichten wiederholt: Niemand plant eine Protokolländerung ein, und die Türme, die sie stillschweigend überstehen, sind diejenigen, die niemand anfassen musste.

Fragen, die Betreiber zur Plattformfreiheit stellen

F: Funktioniert der Tower mit jeder OCPP 1.6J-Plattform?

A: Jede Plattform, die das 1,6-J-AC-Ladeprofil implementiert; Wir führen eine kurze Liste getesteter Server und fügen auf Anfrage Ihre hinzu.

F: Kann ich zwei Türme über eine Serververbindung betreiben?

A: Ja, jeder Turm registriert sich als eigener Ladepunkt mit eigener Identität.

F: Was passiert, wenn die Plattform während des Ladevorgangs offline geht?

A: Die Sitzung wird fortgesetzt und der Datensatz wird lokal in die Warteschlange gestellt und dann hochgeladen, wenn der Link zurückkehrt.

F: Ist der 22-kW-Turm immer noch eine schlanke 150-mm-Säule?

A: Ja, das gleiche 300 x 150 x 1400 mm große Gehäuse wie unsere 14-kW- und 44-kW-Türme.

F: Fallen für Firmware-Updates Gebühren an?

A: Nein, die Firmware ist während der Garantiezeit kostenlos und wird über den OCPP-Kanal oder als lokale Datei geliefert.

F: Kann ich den Turm unter meinem eigenen Namen brandmarken?

A: Ja, Logo, Startbildschirm und Verpackung werden im Rahmen einer OEM-Vereinbarung angepasst.

F: Wie schnell lädt ein Auto auf diesem Turm?

A: Jede Steckdose liefert bis zu 16 A pro Phase, etwa 11 kW bei 380 V dreiphasig; Das 22-kW-Typenschild gibt die Gesamtleistung von zwei Pistolen an.

F: Welche Ersatzteile sollte ich auf Lager haben?

A: Ein Touchscreen, eine Kommunikationsplatine und ein Satz Kabelverschraubungen decken die meisten Reparaturen vor Ort ab. Wir empfehlen ein Set pro 20 Türme.
