44-kW-Slim-Tower-AC-EV-Ladegerät mit zwei Anschlüssen für gewerbliche Parkeinrichtungen

Die 44-kW-Frage ist eine Panel-Frage

Die meisten Dual-Gun-Wechselstromladegeräte versagen auf dem Papier, bevor sie im Feld versagen. Der Fehler liegt nicht am Ladegerät; Es ist die erste Frage des Elektrikers: Was muss das Panel leisten?

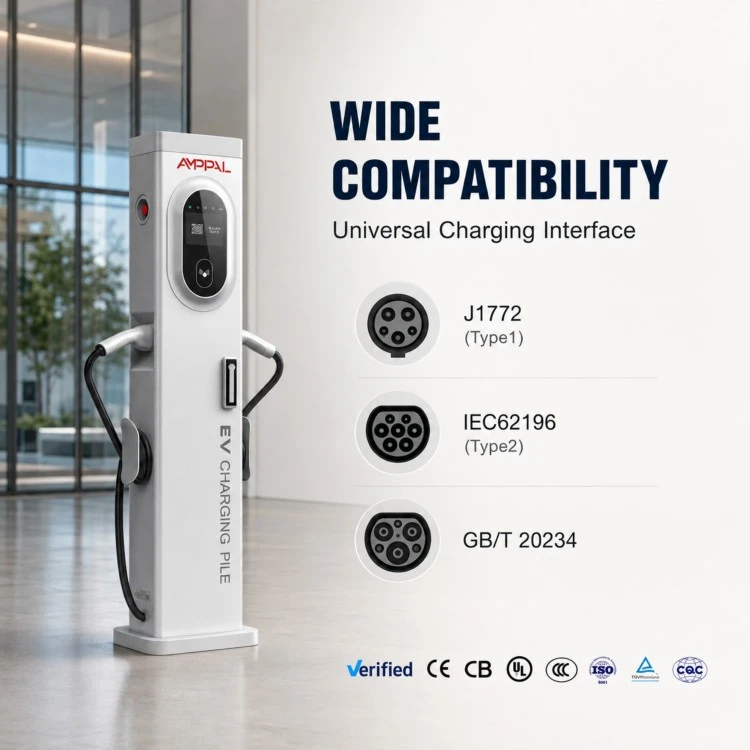

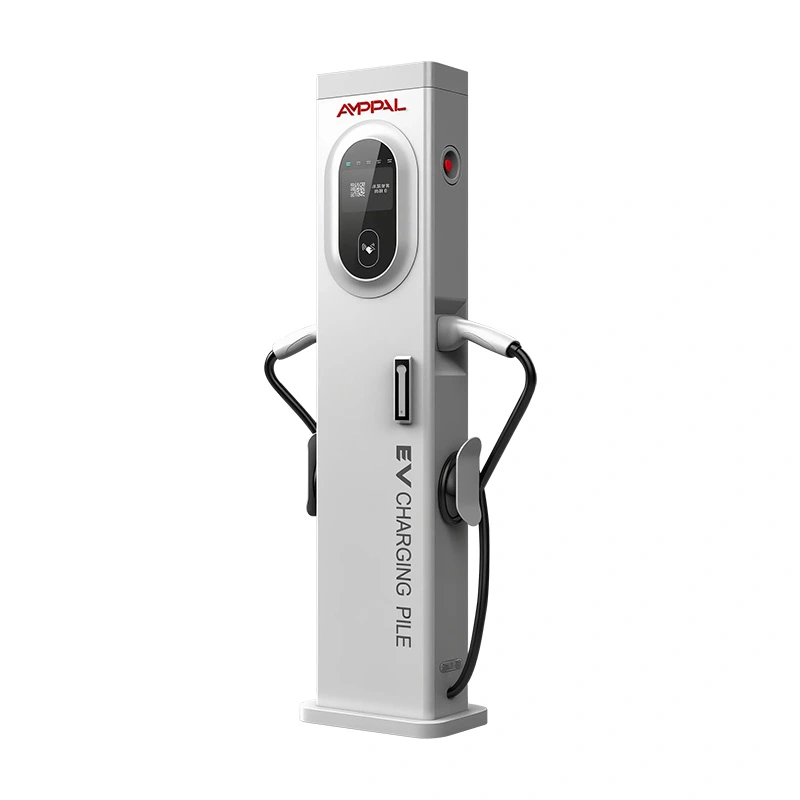

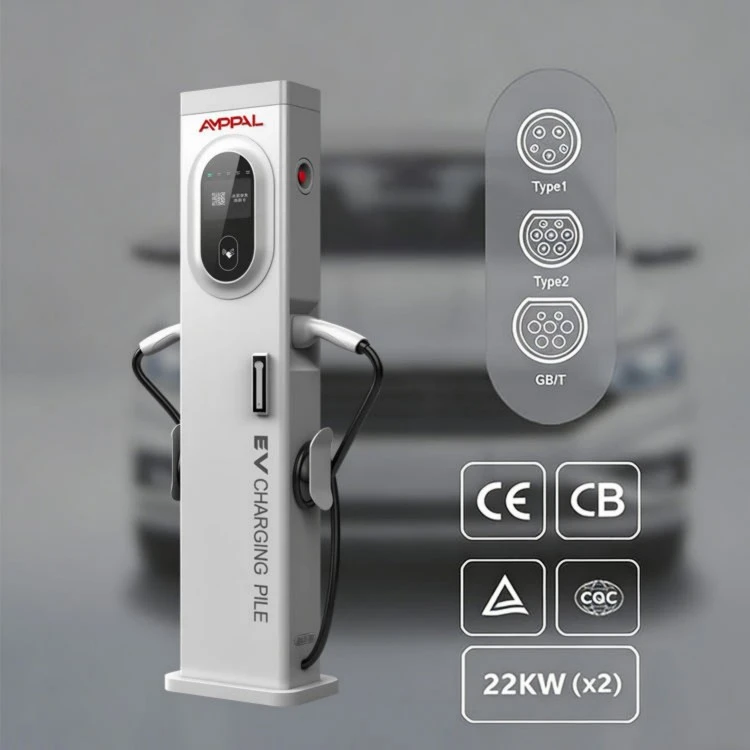

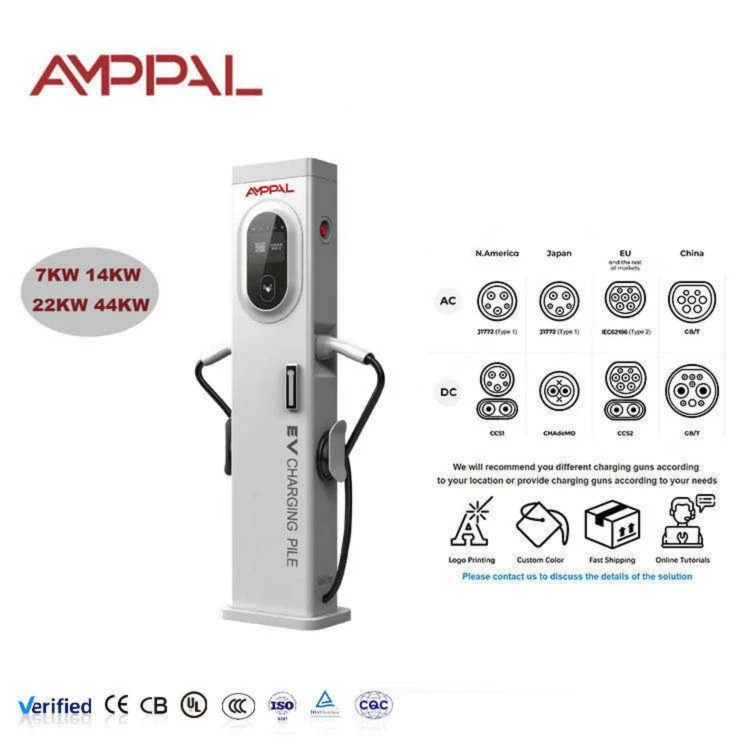

Der AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) trägt zwei Typ-2-Pistolen mit 32A+32A an einer dreiphasigen 380VAC-Speisung, von einer 300 x 150 x 1400 mm großen Säule mit einem 5-Zoll-Touchscreen. Jede Steckdose kann etwa 21 kW verbrauchen; Das Paar nähert sich zusammen dem 44-kW-Typenschild.

Diese Seite ist für die Person geschrieben, die die elektrischen Zeichnungen unterzeichnet. Wenn das auf Sie zutrifft, lesen Sie die Feeder-Berechnung unten, bevor Sie sich in das Datenblatt verlieben.

Die gute Nachricht ist, dass die Mathematik einfach und öffentlich ist: Volt, Ampere und eine Quadratwurzel. Die schlechte Nachricht ist, dass dies an dem Tag, an dem die Ladegeräte eintreffen, niemand tut. Machen Sie es jetzt auf Papier, bevor der Container gebucht wird.

Was Volllast 32A+32A für Ihren Standort bedeutet

Zwei Autos, beide mit 32 A pro Phase: Ihre Zuleitung muss im selben Moment etwa 64 A pro Phase führen, sonst löst der vorgeschaltete Leistungsschalter zum ungünstigsten Zeitpunkt aus.

Planen Sie den Transformator: Jeder Turm ergibt eine Anschlussleistung von 44 kW; Zehn Türme bedeuten 440 kW, wenn man Beleuchtung und Heizungs-, Lüftungs- und Klimatechnik nicht mitzählt.

Die Kabeldimensionierung beginnt für eine kurze Strecke bei 16 mm2 Kupfer pro Phase und wächst mit der Entfernung; 25 mm2 oder 35 mm2 sind für Strecken über 50 Meter üblich.

Leistungsschalterbetrieb: Ein dreiphasiger 80-A-Leistungsschalter oder zwei 40-A-Einheiten mit jeweils einer pro Pistole sorgen für ausreichend Spielraum für das Paar, ohne dass es zu lästigen Auslösungen kommt.

Ein Nebeneffekt ist die Phasenbalance: Eine dreiphasige Last mit 32 A+32 A ist netzschonender als drei einphasige 7-kW-Ladegeräte, die auf einer Phase gestapelt sind.

Wenn der Standort nicht die volle Last versorgen kann, kann das OCPP 1,6J-Lastmanagement den Turm mit einem geringeren Budget begrenzen, während Sie den Spielraum für später behalten.

Wärme ist Teil des Budgets: 44 kW laufen stundenlang und wärmen den Schaltraum. Planen Sie daher eine Belüftung vor dem ersten Sommer ein.

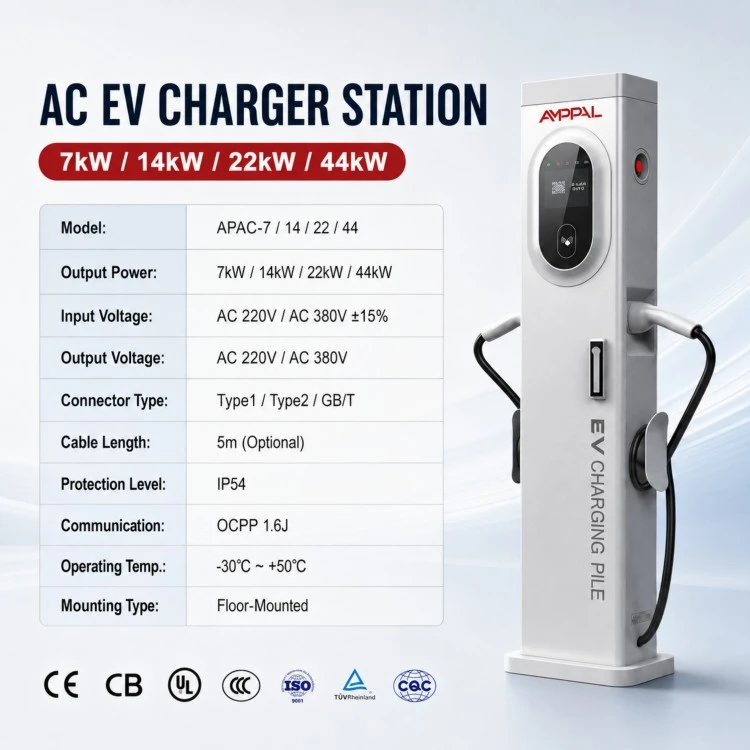

Technische Spezifikationen

Anwendungsfälle, die eine Kapazität von 44 kW rechtfertigen

Depothöfe, auf denen Lieferwagen zwischen den Schichten ein bis drei Stunden parken; 44 kW pro Feld verwandeln Ausfallzeiten in nutzbare Reichweite.

Taxistände und Ride-Hail-Zentralen, an denen die Fahrer schnell wechseln und die Verweildauer unter zwei Stunden liegt.

Autoparkplätze für Lieferwagen und leichte Nutzfahrzeuge bis 3,5 Tonnen.

Lagerdocks, bei denen sich eine Reihe von Türmen einen Transformatorraum teilt.

Elektrofahrzeug-Vermietungsflotten, bei denen die Autos zwischen den Anmietungen ohne Wartezeiten über Nacht umgedreht werden müssen.

Wohnblöcke mit Drehstromversorgung, bei denen 44 kW die höchste Wechselstromleistung sind, die der Verteiler an der Einspeisung zulässt.

Flughafen- und Bahnhofsparkplätze, wo der morgendliche Ansturm von Plug-in-Hybriden vor dem Abflug schnell aufgeladen werden muss.

Lesen des Stromflusses: Vom Panel zum Stecker

Der Strom verlässt den Verteiler über eine dreiphasige Einspeisung und gelangt über die Basisverschraubung in den Turm. Im Inneren misst die Station jede Pistole unabhängig voneinander, sodass das 44-kW-Typenschild nicht eine riesige Steckdose, sondern zwei 32-A-Stromkreise ist, die sich ein Gehäuse teilen.

Wenn ein einzelnes Auto angeschlossen wird, kann es die vollen 32 A seiner eigenen Waffe nutzen. Wenn das zweite Auto ankommt, verbrauchen beide bis zu 32 A; Der Tower hält die beiden Sitzungen für die Abrechnung getrennt und OCPP 1.6J meldet die Energie jedes Anschlusses separat.

Für die geteilte Abrechnung ist die Messung pro Steckdose wichtig: Mieter A zahlt für Pistole 1, Mieter B für Pistole 2, und der Server mischt nie die beiden kWh-Gesamtsummen.

Eine Falle, die es zu nennen gilt: Derating. Bei schwacher Einspeisung löst der Leistungsschalter aus, anstatt dass der Turm langsamer wird. Die Firmware-Obergrenze ist die kontrollierte Alternative, also legen Sie das Budget vor der Verkabelung fest, nicht erst nach der ersten Fahrt.

Qualitätsaufzeichnungen, denen ein Anlagentechniker vertrauen kann

Die Konformität mit den Niederspannungs- und EMV-Richtlinien wird sichergestellt und die Datei wird bei jedem Wechsel der Leistungsstufe erneut überprüft.

Jede Station wird einem Hochspannungstest unterzogen und mit der Erde verbunden, bevor sie die Leitung verlässt – bei 32 A pro Kanone gibt es keinen Spielraum für einen zweifelhaften Erdungspfad.

Volllast-Wärmebetrieb: Der 44-kW-Turm wird 48 Stunden lang ununterbrochen bei der auf dem Typenschild angegebenen Stromstärke einem Brenntest unterzogen, wobei die Gehäusetemperaturen protokolliert werden.

Die beprobten Säulen durchlaufen thermische Zyklen gemäß IEC 60068 zwischen -30 °C und +70 °C, plus 96 Stunden Salzsprühnebel auf der Oberfläche.

Drehmomentgeprüfte Sammelschienen- und Verbindungsverbindungen; Lose Anschlüsse sind die klassische Ursache für Hitzeausfälle in Hochstrom-Wechselstromgeräten.

Die Komponentenbeschaffung folgt RoHS und REACH innerhalb eines ISO 9001:2015-Systems; Auf Werksebene gibt es CCC-, TÜV-, UL- und CB-Geltungsbereiche.

Die Acht-Stationen-Montagesequenz

Lasergeschnittene Schale, 0,1 mm Toleranz, auf der CNC-Linie.

Abkanten und Nahtschweißen des Turmkörpers.

FANUC-Roboterschweißen der Grundplatte und der Stopfbuchsenhalterungen.

Dreistufige Oberflächenreinigung und -veredelung.

Hochstromabschnitt: Sammelschienen, Schütze und 32-A-Schaltgeräte montiert und angezogen.

Messung und Elektronik: kWh-Zähler pro Steckdose, Kommunikationsplatine und 5-Zoll-Touchscreen.

Firmware-Last und OCPP-Konformität laufen auf dem Testserver ab.

Stichprobenartiger Belastungstest, Hi-Pot, ein visueller Durchgang, dann Packen. Die Produktion dauert 15–20 Werktage.

Dimensionierungsratgeber: Wann 44 kW passen (und wann nicht)

Kaufen Sie den 44-kW-Turm, wenn der Transformator und das Schaltfeld bereits über ausreichend Platz verfügen oder wenn Sie das elektrische System von Grund auf neu entwerfen und es richtig dimensionieren können. Die zusätzliche Kapazität gegenüber dem 14-kW-Modell ist nur dann real, wenn die Einspeisung sie liefern kann.

Überspringen Sie es, wenn Ihr Standort über eine einphasige 32-A-Stromversorgung verfügt. Sie würden den Turm mit einem Bruchteil seiner Nennleistung betreiben und für die Kapazität bezahlen, die Sie nicht nutzen können. Überspringen Sie es auch, wenn Autos über Nacht länger als acht Stunden parken. 7–11 kW Wechselstrom kosten weniger und schonen die Batterielebensdauer. Und wenn es sich bei Ihnen um einen festen Flottenparkplatz mit strengen Zeitplänen handelt, bestätigen Sie zunächst die zulässige Anschlusskapazität des Händlers. In einigen Regionen ist die AC-Ladung pro Standort begrenzt.

Wenn das Panel knapp ist, aber die Nachfrage real ist, ist die ehrliche Antwort Lastmanagement: Lassen Sie OCPP die Türme jetzt begrenzen und erhöhen Sie die Obergrenze, wenn der Standort wächst. Dieser Plan funktioniert mit diesem Turm, da die Firmware eine ferngesteuerte Strombegrenzung akzeptiert.

AMPPAL gegen preisgünstige Dual-Gun-Konkurrenten

Echte 32A+32A-Fähigkeit: Einige preisgünstige Masten werben mit 44 kW, werden aber mit 16A-Schützen geliefert; Wir drucken die Bewertung pro Waffe auf das Typenschild.

Unabhängige Messung pro Steckdose für geteilte Abrechnung, kein einzelner summierter Zähler.

OCPP 1.6J über Ethernet, 4G und WLAN, sodass der Tower Lastmanagement- und Roaming-Systeme verbindet.

Testnachweise: Volllast-Wärmelauf, Drehmomentprotokolle und Salzsprühergebnisse pro Charge verfügbar.

Handelsbedingungen: MOQ 1 Einheit, 15–20 Werktage Vorlaufzeit, 2 Jahre Garantie, DHL/FedEx-Ersatzteile.

OEM-Optionen für Logo-, Bildschirm- und Kabel-Branding; Exporte in über 40 Länder seit 2014.

Logistik- und Verpackungsdetails

Jeder Turm wird komplett montiert in einem 5-lagigen Exportkarton von etwa 350 x 220 x 1460 mm mit Schaumstoff-Eckblöcken, Ankersatz und Kabelverschraubungen im Inneren geliefert; Das Bruttogewicht beträgt ca. 45 kg.

Vier Kartons kommen mit Kantenschutz und Schrumpffolie auf eine Palette; Ein 40-Fuß-Container fasst ca. 60 Türme auf Paletten oder bis zu 80 bodenbeladene Türme. Auf Anfrage wird eine LCL-Umverpackung arrangiert.

Die Preise gelten normalerweise FOB Ningbo oder Shanghai, auf Anfrage auch EXW. Jeder Sendung liegen Rechnung, Packliste, Frachtbrief, Ursprungszeugnis und CE-Konformitätserklärung bei. Konsolidierte Lieferungen in den Nahen Osten und in die GUS werden wöchentlich arrangiert, was den Transit für kleinere Bestellungen verkürzt.

Service, der beim Panel beginnt

2 Jahre Garantie ab Versanddatum, die Herstellungsfehler einschließlich des Hochstrombereichs abdeckt.

Technische Reaktion rund um die Uhr; Unsere Techniker nehmen regelmäßig an Inbetriebnahmegesprächen teil, um mit Ihrem Elektriker die Schalttafeleinrichtung zu besprechen.

Ersatzteile per DHL/FedEx; Schütze, Messgeräte und Touchscreens werden innerhalb von 2 Werktagen versandt.

RMA anhand von Fotos und Seriennummer: Der Austausch oder die Reparatur wird bestätigt, bevor etwas zurückgegeben wird.

Kostenloses Support-Paket: Feeder-Berechnungsblatt, Drehmomentwerte und eine Checkliste für die Inbetriebnahme.

Verkabelungs- und Betriebswarnungen

Falsch: Angenommen, ein 32-A-Schutzschalter deckt beide Pistolen ab. Rechts: Dimensionieren Sie die Einspeisung für insgesamt 64 A pro Phase oder schützen Sie jede Pistole separat.

Falsch: Wiederverwendung dünner Kabel aus einer alten Installation. Rechts: mindestens 16 mm2 pro Phase, vergrößert für lange Läufe; Spannungsabfall bei Volllast prüfen.

Falsch: Den Tower für immer auf einer Firmware-Grenze stehen zu lassen, weil das Panel nie aktualisiert wurde. Rechts: Tragen Sie die Kappe in das Wartungsprotokoll ein und heben Sie sie erst an, wenn der Vorschub nachgewiesen ist.

Falsch: Mieter für Pistole 1 und Pistole 2 auf einer Rechnung mischen. Rechts: Messung pro Socket aktiviert lassen; OCPP meldet jeden Connector separat.

Falsch: Drehmoment nach einem Servicebesuch ignorieren. Rechts: Stromschienen- und Kabelschuhverbindungen jährlich nachziehen; Hitzeausfälle in Wechselstromgeräten sind fast immer lose Verbindungen.

Falsch: Überspringen des Fehlerstromschutzschalters. Rechts: Installieren Sie einen 30-mA-RCD gemäß den örtlichen Vorschriften. Der Turm verfügt über einen standardmäßigen RCD-Schutz.

Anlageningenieure in ihren eigenen Worten

Ein Depotleiter in Almaty baute sechs Türme für eine kommunale Flotte mit 40 Transportern ein. Die 64-A-pro-Phase-Zuleitungsberechnung war das ganze Gespräch mit seinem Händler; Nachdem der Transformator-Kopfspielraum bestätigt war, dauerte die Inbetriebnahme einen Tag. Er bemerkte, dass die Drehmomentmarkierungen auf der Sammelschienenabdeckung seine Elektriker davon abhielten, zu raten.

Ein Logistikunternehmen in Guadalajara hat die Türme mit einem 250-kVA-Transformator für zwanzig geplante Buchten ausgestattet. Sie geben zu, dass sie den Transformator um einen Schritt überschätzt haben; Die zusätzlichen Kosten waren gering und der Wachstumspfad ist jetzt frei. Ihr Kritikpunkt: Das 5-Zoll-Menü ist umfangreich und Autofahrer nutzen ohnehin überwiegend die App.

Ein Lagerbetreiber in der Nähe von Moskau betreibt die Türme mit einer Firmware-Obergrenze von 11 kW, bis im nächsten Jahr ein zweiter Zubringer mit Strom versorgt wird. Das ist genau der Stufenplan, den wir vorgeschlagen haben, und deshalb haben sie kein günstigeres Single-Tarif-Ladegerät gekauft.

FAQ: Stromversorgung, Panels und Doppelpistolen

F: Welche Einspeisung benötigt ein 44-kW-Turm?

A: Eine dreiphasige Einspeisung, die für etwa 64 A pro Phase bei Volllast ausgelegt ist, mit 16–25 mm2 Leitern, abhängig von der Leitungslänge.

F: Können beide Pistolen wirklich gleichzeitig 32 A liefern?

A: Ja, jede Pistole hat eine Nennleistung von 32 A pro Phase. Zusammen nähern sie sich dem 44-kW-Typenschild.

F: Wie viele Türme kann ein 250-kVA-Transformator unterstützen?

A: Ungefähr fünf bei Volllast; Mit dem OCPP-Lastmanagement können Sie mehr installieren und die Gesamtmenge begrenzen.

F: Unterstützt der Tower Lastmanagement?

A: Ja, OCPP 1,6J Remote-Strombegrenzungen ermöglichen es der Plattform, jeden Anschluss zu verschließen.

F: Ist dieser Turm einphasig kompatibel?

A: Nein, es benötigt 380 VAC dreiphasig; Für einphasige Standorte siehe unsere wandmontierten 3,5-7-kW-Stationen.

F: Welche Kabelgröße für eine 60-Meter-Strecke?

A: Berechnen Sie den Spannungsabfall bei 64 A pro Phase. Bei den meisten 60-m-Strecken beträgt der Querschnitt 25 mm2. Fragen Sie jedoch Ihren Elektriker.

F: Warum ist die Dosierung pro Pistole wichtig?

A: Zwei Mieter eines Turms benötigen für eine faire Abrechnung separate kWh-Gesamtwerte; Der Turm misst jede Steckdose unabhängig.

F: Wie lange ist die Vorlaufzeit?

A: 15–20 Arbeitstage für Standardmodelle nach Anzahlung, genau wie bei unseren anderen AC-Türmen; Großbestellungen werden gemäß Angebot geplant.
