7-kW-Sockel-AC-EV-Ladestationsturm für Wohngemeinschaften

Wenn eine Mauer keine Option ist

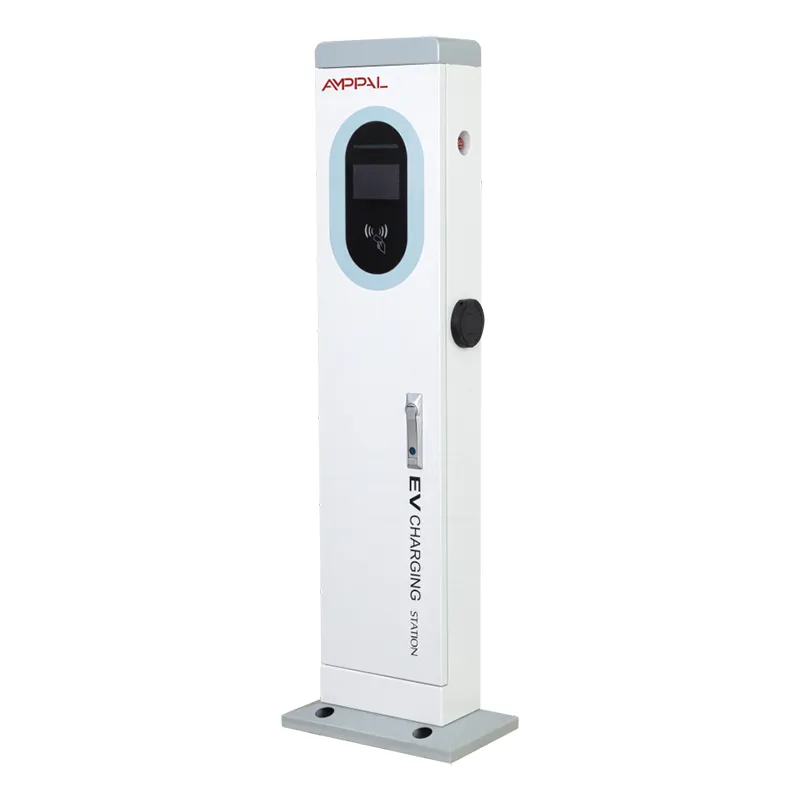

Auf offenen Parkplätzen gibt es selten eine Mauer, wo man eine braucht. Genau für diese Lücke wurde dieses Produkt entwickelt. Der AF-AC-7kW ist ein eigenständiger Ladeturm: eine 410 x 240 x 1400 mm große Stahlsäule, die einen 7-kW-AC-Ladepunkt, einen 5-Zoll-Farb-Touchscreen sowie die Zahlungs- und Netzwerkhardware in einem einzigen versiegelten Gehäuse trägt.

Bei der Installation handelt es sich um einen Fundamentguss, nicht um ein Bauprojekt. Schrauben Sie die Grundplatte mit dem von uns gelieferten Ankersatz und der Bohrschablone an eine Betonplatte, versorgen Sie den Turm mit 220 VAC +/-20 %, schließen Sie Ethernet an oder montieren Sie eine 4G-SIM-Karte. Keine Fassade zum Bohren, keine Vermietermauer zum Streiten – nur Boden, in den man Beton gießen darf.

Für Hotels, die ihre Parkplätze besitzen, Einkaufszentren mit Grundstücken oder Kommunen, die Parkbuchten am Straßenrand hinzufügen, entscheidet diese Freiheit oft darüber, ob in diesem Quartal oder im nächsten Jahr Gebühren erhoben werden. Wallboxen lösen das Ladeproblem. Türme lösen zunächst das Standortproblem.

Warum Käufer die Stange der Wandbox vorziehen

Standortfreiheit: Platzieren Sie den Turm in der Mitte der Reihe, in einer Endbucht oder zwischen Bäumen, wo auch immer Autos parken, statt dort, wo sich gerade eine Mauer befindet.

Ergonomie in Stehhöhe – bei 1400 mm befindet sich der Bildschirm auf natürlicher Augenhöhe, sodass Fahrer tippen, bezahlen und den Stecker ziehen können, ohne sich bücken oder hocken zu müssen.

Einfache Handhabung des Kabels – die Waffe hängt auf Hüfthöhe an einem Holster, was für ältere Fahrer und Zusteller spürbar bequemer ist als eine niedrige Steckdose.

Ein abgedichtetes Gehäuse – die gesamte Elektronik befindet sich im IP54-Turmgehäuse, sodass an typischen Standorten kein separater Verteilerkasten erforderlich ist.

Von der anderen Seite des Grundstücks aus sichtbar – aus einer Entfernung von 50 Metern ist zu erkennen, dass hier ein Turm stürmt; Eine Wallbox verschwindet hinter geparkten Transportern und kostet Sie Laufkundschaft.

Eine Stellfläche, die mit Ihnen wächst – jeder Turm dieser Serie verfügt über die gleiche 410 x 240-Basis, sodass bei einem späteren Wechsel zu einem Dual-Gun-Modell die gleiche Unterlage wiederverwendet werden kann.

Technische Spezifikationen

Wo eine freistehende Stange ihren Unterhalt verdient

Offene Hotel- und Resortparkplätze ohne Gebäudefassade in der Nähe der Buchten.

Städtische Straßen- und öffentliche Grundstücksbuchten, in denen das Bohren in umliegende Gebäude nicht gestattet ist.

Arbeitsplatzparkplätze auf Pachtgrundstücken – der Mieter darf die Wände nicht berühren, kann aber eine Unterlage aufschütten.

Restaurant- und Einzelhandelsflächen mit vereinzelten Buchten weit vom Gebäude entfernt.

Bei Neubauten muss der Ladevorgang vor Fertigstellung des Gebäudes erfolgen.

Wie der Turm vor Ort funktioniert

Der Strom fließt von Ihrer 220VAC +/-20 %-Versorgung in den Turm, durch die Steuereinheit, aus der Waffe zu einem Fahrzeug mit bis zu 7 kW – etwa 45 km Reichweite pro Stunde für ein mittelgroßes Elektrofahrzeug und eine vollständige Nachtladung für fast jedes europäische Pkw.

Der Tower meldet sich über Ethernet, 4G oder WLAN mit OCPP 1.6 oder 2.0 an das Backend des Betreibers. Der 5-Zoll-Bildschirm führt den Fahrer durch die Schritte zum Anschließen, Authentifizieren, Laden und Empfangen; Sitzungsdaten gelangen in Echtzeit in die Cloud.

Der Service erfolgt größtenteils aus der Ferne. Wenn eine Sitzung fehlschlägt, protokolliert das Backend dies und wir lesen die Diagnose des Towers über das Netzwerk, bevor wir entscheiden, ob ein Besuch vor Ort erforderlich ist.

Was die CE-Kennzeichnung tatsächlich bedeutete

CE-Kennzeichnung gemäß den EU-Niederspannungs- und EMV-Richtlinien, mit Aufbewahrung der Prüfdokumentation für Importeure und Zollabfertigung.

IP54 verifiziert in unserem Labor und von einem externen Testhaus – staubgeschützt und spritzwassergeschützt aus jedem Winkel.

96-stündiger Salzsprühtest auf dem pulverbeschichteten Gehäuse, dimensioniert für Küstenparkplätze.

Vollständige Funktionsprüfung im Nennbereich von -20 °C bis +50 °C, bevor das Design einfror.

Jede Produktionseinheit führt vor dem Verpacken einen Belastungstest sowie einen Zahlungsterminal- und Netzwerk-Handshake-Test durch – keine Stichprobe.

CE ist die Basis; Das Werk verfügt außerdem über CCC-, TÜV-, UL- und CB-Kennzeichnungen für andere Exportprogramme.

Von der Spule zum Turm: Acht Schritte in unserer Fabrik

In unserer eigenen Blechbearbeitung wird das Stahlblech lasergeschnitten und CNC-gestanzt auf das Profil 410 x 240.

Abkantpressen von TRUMPF falten die Säule und FANUC-Roboter verschweißen die Nähte.

Der Korpus ist pulverbeschichtet; Proben jeder Charge werden einem Salzsprühtest unterzogen.

Auf der AC-Montagelinie werden Steuermodul, Schütz, 5-Zoll-Bildschirm und Ladepistole montiert.

Die Abdichtung wird gemäß der IP54-Anforderung überprüft, einschließlich der Kabeleinführungen und des Bildschirmrahmens.

Jeder Turm führt einen Funktionstest mit einer ohmschen Last durch, anschließend einen Zahlungs- und Netzwerktest.

Die Qualitätskontrolle unterzeichnet die Seriennummer, den Testbericht und die CE-Dokumente und das Gerät wird für den Versand gebucht.

Die Standardvorlaufzeit beträgt 15–20 Werktage ab Auftragsbestätigung; Eilaufträge kommen nach Vereinbarung auf die Überholspur.

Mast oder Wallbox? Der ehrliche Vergleich

Wenn genau dort, wo Autos parken, bereits eine stabile Mauer steht, kaufen Sie die Wallbox. Es kostet weniger – kein Fundament, weniger Stahl, schnellere Installation – und wir verkaufen diese auch. Entscheiden Sie sich für Fakten, nicht für Gewohnheiten.

Die zusätzlichen Kosten des Turms erkaufen drei Dinge: das Recht, den Platz zu wählen, anstatt ihn zu erben, eine Ergonomie in Stehhöhe, mit der eine kniehohe Wandsteckdose nicht mithalten kann, und ein versiegeltes Gehäuse, das dem Verkehr auf dem Parkplatz besser standhält als eine an die Wand einer Laderampe geschraubte Kiste.

Wer sollte das nicht kaufen: Mieter, die keinen Beton gießen können, Grundstücke, die nur für ein paar Wochen aufgeladen werden müssen, oder Käufer, deren einzelnes Auto über Nacht problemlos an einer normalen Steckdose aufgeladen werden kann. Für sie ist der Turm Stahl, den sie nicht brauchen.

Was AMPPAL bietet, was ein Wiederverkäufer nicht kann

Direkt ab Werk von Zhejiang Anfu New Energy Technology Co., Ltd. in Yueqing – Chinas Elektrohauptstadt – gegründet 2014.

Ein landesweites kleines Riesenunternehmen mit mehr als 260 Mitarbeitern und separaten AC- und DC-Montagelinien.

Bis 2024 werden über 1.000.000 Einheiten ausgeliefert und in über 40 Länder exportiert, von den Vereinigten Arabischen Emiraten und Deutschland bis nach Malaysia und Mexiko.

Automatisierte Linien von FANUC und TRUMPF sowie hauseigenes CNC-Stanzen, Biegen und Laserschneiden.

OEM und ODM willkommen – kundenspezifische Farben, Logos, Zahlungsbranding und Verpackung, wobei die Mindestbestellmenge pro Projekt besprochen wird.

Verpackungs-, Behälter- und Handelsbedingungen

Jeder Turm wird in einer vertikalen Holzkiste mit einer Größe von 1400 mm und einer Innenverstrebung um den Bildschirm und die Blende geliefert. Die Ankerbolzen, die Bohrschablone und die Montageteile werden in derselben Kiste transportiert, so dass vor Ort nichts auf eine zweite Lieferung wartet.

Die Länge von 1400 mm verändert die Containerplanung im Vergleich zu Wandboxen: Kisten liegen flach und lassen sich stapeln, und ein 20-Fuß-Container benötigt typischerweise 60–80 Türme, abhängig von den Kistenabmessungen; Wir geben die Fracht pro Kiste an.

Wir bieten standardmäßig FOB Ningbo oder Shanghai an, EXW und CIF sind auf Anfrage verfügbar. Zu den Dokumenten gehören die Handelsrechnung, die Packliste, der Frachtbrief und eine Kopie des CE-Zertifikats.

Garantie und Support nach der Lieferung

2 Jahre Garantie auf Turm, Bildschirm und Zahlungsmodul, die Material- und Verarbeitungsfehler abdeckt.

Ersatzteile – Bildschirme, Pistolen, Steuerplatinen – werden auf Lager gehalten und auf Anfrage versandt.

Ferndiagnose über 4G oder Ethernet; Die meisten Software- und Konfigurationsfehler können ohne einen Besuch vor Ort behoben werden.

Wartungshinweis: Überprüfen Sie die Waffe und das Holster vierteljährlich und ziehen Sie die Ankerschrauben einmal im Jahr nach.

Die vollständige Dokumentation – Benutzerhandbuch, Installationszeichnung und OCPP-Einrichtungsanleitung – wird mit jedem Gerät geliefert.

Fünf Installationsfehler, die wir immer wieder sehen

Falsch: Die Basis direkt auf den Asphalt schrauben. Rechts: Gießen Sie mithilfe der mitgelieferten Schablone eine Betonplatte und lassen Sie diese vollständig aushärten, bevor Sie den Turm beladen.

Falsch: Lassen Sie die Waffe zwischen den Sitzungen auf dem Boden liegen. Richtig: Legen Sie es jedes Mal wieder in das Holster zurück – der Stecker ist das Teil, das sich zuerst abnutzt.

Falsch: Verlassen Sie sich auf einem abgelegenen Grundstück ausschließlich auf WLAN. Rechts: Legen Sie eine 4G-SIM-Karte ein, damit Zahlungen auch dann funktionieren, wenn der Büro-Router ausfällt.

Falsch: Stellen Sie den Turm so auf, dass ein rückwärtsfahrender LKW ihn erreichen kann. Rechts: Positionieren Sie es am anderen Ende der Bucht oder fügen Sie einen Poller hinzu.

Falsch: Vergessen Sie die jährliche Drehmomentkontrolle. Rechts: Ziehen Sie die Ankerschrauben alle 12 Monate nach und versiegeln Sie die Grundplatte neu, wenn Sie Wasserflecken sehen.

Was Seitenbetreiber nach einem Jahr sagen

Ein Hotelbesitzer in Split, Kroatien, platzierte im Frühjahr 2024 drei Türme auf seinem offenen Hofgrundstück. Er entschied sich für sie, weil das Gebäude in der Nähe der Buchten keine nutzbare Fassade hat. Seine Beschwerde ist die Blendung des Bildschirms zur Mittagszeit – eine Antireflexionsfolie löste das Problem –, aber er berichtet von keinerlei Hardwarefehlern in zwei Sommern mit intensiver Nutzung durch Gäste.

Ein Händler in Kuala Lumpur verkaufte zehn Einheiten an die Grundstücke einer Einzelhandelsgruppe. Der Installateur lobte die Bohrschablone – sein Team stellte jedes Fundament an einem Morgen fertig. Der kleine Kritikpunkt: Das Pistolenkabel geht bei manchen SUVs am Ende einer langen Bucht zu kurz.

Eine Gemeinde in den Vereinigten Arabischen Emiraten betreibt zwölf Türme auf straßenseitigen Grundstücken. Nach 14 Monaten zeigt das Wartungsprotokoll einen Austausch des Touchscreens und sonst nichts. Sie versiegeln die Grundplatte immer noch in jeder Regenzeit neu, eine Formalität, die sie ohnehin befolgen.

Fragen, die Erstkäufer von Hochhäusern stellen

F: Lädt dieser Turm jedes Elektrofahrzeug auf?

A: Jedes in Europa verkaufte Elektrofahrzeug mit einer Typ-2-Steckdose wird über diese aufgeladen. Das Bordladegerät des Autos bestimmt die genaue Geschwindigkeit, bis zur 7-kW-Obergrenze des Turms.

F: Welche Grundlage braucht es?

A: Eine Betonplatte, die auf die Bohrschablone gegossen wird, die wir mit dem Gerät ausliefern; Typische Polster sind etwa 500 x 500 mm groß und die Ankerbolzen sind in der Kiste enthalten.

F: Ist die Wallbox günstiger?

A: Ja, der Kauf und die Installation sind etwa 20–30 % günstiger, wenn eine gute Wand vorhanden ist – der Preis des Turms deckt die Säule, den Fundamentsatz und die freie Wahl des Standorts ab.

F: Kann der Bildschirm direktes Sonnenlicht überstehen?

A: Es ist bei Tageslicht lesbar, obwohl die grelle Mittagsblendung die einzige Beschwerde ist, die wir hören; Eine Blendschutzfolie ist eine kostengünstige Lösung.

F: Reicht IP54 für den Außenbereich?

A: Ja, für Regen und Spritzwasser – IP54 blockiert Staub und Spritzwasser. Vollständig überflutete Standorte benötigen eine höhere Bewertung, die fast kein Parkplatz benötigt.

F: Welche Länder akzeptieren das CE-Zeichen?

A: Alle EU- und EWR-Länder sowie viele andere, die CE als Einreisebescheinigung akzeptieren; Das Werk verfügt auch über CCC, TÜV, UL und CB für andere Märkte.

F: Kann ich diesen 7-kW-Turm später aufrüsten?

A: Die 410 x 240-Basis wird in der gesamten Serie gemeinsam genutzt, sodass ein Standort auf einen Doppelkanonenturm auf derselben Plattform umziehen kann – die 7-kW-Einheit selbst kann nicht vor Ort aufgerüstet werden.

F: Wie lange dauert es von der Bestellung bis zur Lieferung?

A: Standardmäßig 15–20 Werktage, Versand aus Ningbo oder Shanghai, mit dem vollständigen Dokumentenpaket einschließlich des CE-Zertifikats.
