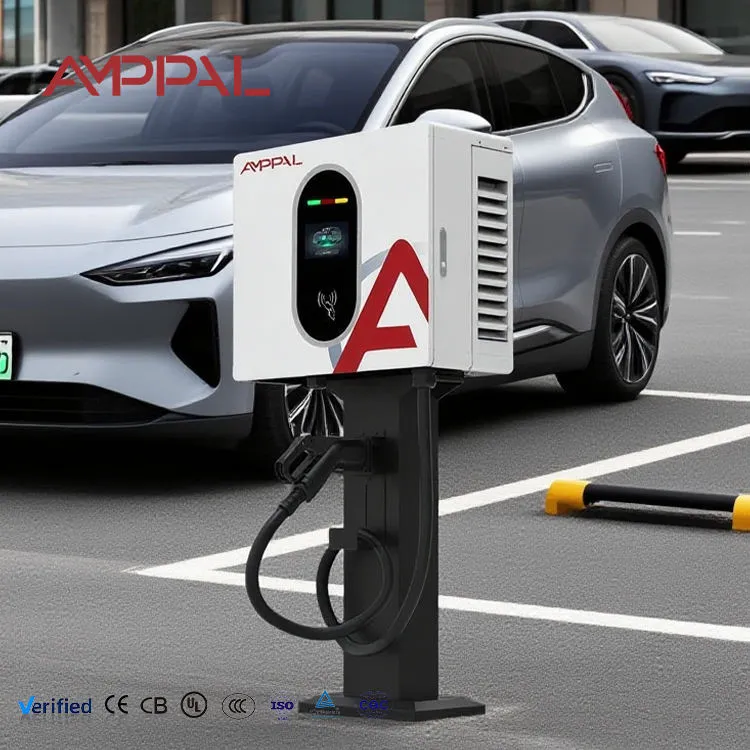

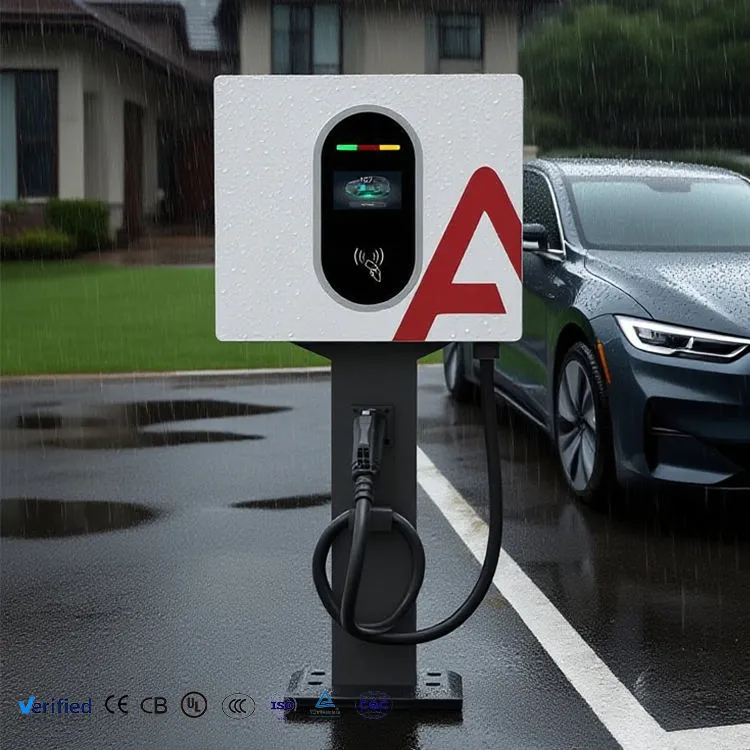

40-kW-Hochleistungs-Wandladegerät für Gleichstrom-Elektrofahrzeuge für Flottendepots

Die höchste Kraft, die wir an eine Wand bringen werden

Vierzig Kilowatt sind die praktische Obergrenze für die Wandmontage, und wir sagen direkt, warum. Darüber hinaus ist eine Wandhalterung aufgrund der Wärmeabgabe und der Masse der Einheit die falsche technische Lösung – am Ende stehen ein schwerer Kasten, Zwangsbelüftungsbeschränkungen und eine bauliche Befestigung an, die die meisten Gebäudeeigentümer nicht akzeptieren wollen. Der AF-DC-040-B-A-O-2-H sitzt genau an dieser Grenze.

Was man bekommt, wenn man darunter bleibt, ist beträchtlich. Kein Betonsockel, kein Kabelgraben, kein Parkplatzverlust für das Ladegerät selbst und keine dauerhafte Veränderung einer Fläche, die Sie möglicherweise nur leasen. In einer Tiefgarage mit einer Deckenhöhe von 2,2 Metern ist ein Wandgerät oft die einzige physikalisch funktionierende Option.

Der Ausgang beträgt 0–133 A bei 200–1000 VDC – das gleiche Spannungsfenster wie unsere 60-kW- und 120-kW-Schränke, aus einem Kasten, der weniger Wandfläche einnimmt als ein Haushaltsheizkörper.

Was Sie durch die Wandmontage tatsächlich sparen

Keine Bauarbeiten: Ein Standschrank erfordert normalerweise ein Fundament, die Verlegung der Leitungen und die Wiederherstellung. Durch die Wandmontage entfällt dieser Beitrag vollständig aus den Projektkosten.

Kein verlorener Stellplatz: Ein Unterschrank plus Sicherheitsabstand verbraucht Nutzfläche. Das Gerät wird an eine Wand oder Säule geschraubt und benötigt keine Belastung.

Auch bei niedrigen Decken machbar: Mit einer Höhe von 660 mm auf einer Halterung passt es in Tiefgaragen, in denen ein 1,9-Meter-Schrank die Höhenbeschränkung der Rampe nicht überwinden kann.

Reversible Installation: In gemieteten Räumlichkeiten wird das Gerät von der Wand gelöst und die Befestigungen vorgenommen. Viele Vermieter werden dies genehmigen, wenn sie Erdarbeiten ablehnen würden.

Gleiche Grundfläche von 450 × 660 × 240 wie unsere 20-kW- und 30-kW-Modelle: Standorte mit gemischter Leistung haben dasselbe Halterungsdesign und eine Ersatzteilliste.

133-A-Ausgang bei vollem Spannungsbereich: Der Nennstrom bleibt bei 800 V, anstatt abzuschwächen, wo die Konkurrenten mit geringerer Spezifikation hinterherhinken.

Technische Spezifikationen

Websites, für die dieses Modell die einzig sinnvolle Lösung ist

Tiefgaragen und Parkhäuser: Deckenhöhe und Rampenfreiheit schließen Unterschränke aus; Die Säulenmontage passt gut zu diesem Gerät.

Vermietete Einzelhandelsvorplätze: Mieter, die keinen ersten Spatenstich machen können, wünschen sich dennoch Gleichstromladen vor Ort.

Historische oder planungsbeschränkte Stadtzentren: Behörden, die neue Stadtmöbel ablehnen, gestatten häufig die Installation einer an der Wand befestigten Einheit an einer bestehenden Struktur.

Kompakte städtische Tankstellen: Vorplatzbereich ist bereits auf Kraftstoffinseln und Zirkulation ausgerichtet; Wandfläche am Ladengebäude ist frei.

Depotgebäude mit vorhandener Drehstromplatine an der Wand: kurze Kabelwege, minimaler Installationsaufwand, schnelle Inbetriebnahme.

Thermisches Design am Limit der Wandmontage

Ein 40-kW-Wandler mit einem Wirkungsgrad von 95 % gibt etwa zwei Kilowatt als Wärme ab. In einem Unterschrank verfügt die Heizung über ein großes Volumen und einen hohen Kamin. An einer Wand gibt es beides nicht, daher muss der Luftstrompfad eher geplant als angenommen werden.

Die Einlassöffnung am Gehäuse ist niedrig, die Auslassöffnung hoch und die interne Abschirmung hält heiße Luft von der Steuerelektronik und dem Messgerät fern – Komponenten, deren Genauigkeit beim Kochen abweicht. Die Lüfter sind temperaturgesteuert und laufen nur so stark, wie es die Bedingungen erfordern, wodurch das Gerät auch in einem Wohnblock akzeptabel leise bleibt.

Das Ausgabe-Rollback erfolgt progressiv und nicht binär. Wenn Umgebungstemperatur und Last die Modultemperatur an ihre Grenzen bringen, reduziert das Ladegerät den Strom schrittweise und die Sitzung dauert einfach länger. Es stolpert nicht und lässt den Fahrer nicht fallen. Dieses Verhalten ist vor allem in geschlossenen Tiefgaragen mit begrenztem Luftaustausch von Bedeutung, und genau dort werden diese Geräte installiert.

Prüf- und Zertifizierungsaufzeichnungen

Einhaltung von EN IEC 61851-1:2019 und EN IEC 61851-23:2014; CE-Dokumentation und serialisierter Testbericht werden mit jedem Gerät geliefert.

Speziell für dieses Modell gilt die erweiterte thermische Lagerung – die volle 40-kW-Last wird gehalten, während Gehäuse- und Modultemperaturen protokolliert werden, da dies die höchste Wärmedichte in unserem wandmontierten Sortiment ist.

100 % Durchschlagsfestigkeits- und Isolationswiderstandsprüfung.

Überprüfung des Messgeräts anhand einer kalibrierten Referenz; Genauigkeit der Stufe 1.0 pro Einheit bestätigt und anhand der Seriennummer aufgezeichnet.

IP54-Prüfung und 96-Stunden-Salzsprühnebel auf der Gehäuseoberfläche.

Daten zu Halterungs- und Befestigungszugtests sind auf Anfrage erhältlich – nützlich, wenn ein Baugutachter vor der Genehmigung der Installation eine strukturelle Begründung anfordert.

Herstellungsschritte

1. Komponentenüberprüfung beim Wareneingang: Leistungsmodule, Schütze, Messgeräte, Anschlüsse und Lüfter gemäß Spezifikation überprüft.

2. CNC-Stanzen und Abkantpressen von Gehäuseplatten; Luftstromöffnungen sind Teil des Stanzprogramms und werden nicht nachträglich gebohrt.

3. Roboterschweißen der Rahmen- und Halterungsschnittstelle, gefolgt von der Nahtbearbeitung.

4. Oberflächenvorbereitung und elektrostatische Pulverbeschichtung mit Ofenhärtung.

5. Antriebsstrangbaugruppe – installierte Module, Sammelschienen und interne Leitbleche; Alle Stromanschlüsse sind festgezogen und mit Zeugenmarkierungen versehen.

6. Steuer- und Dosierbaugruppe, Kabelbaumführung muss vom Heißluftpfad ferngehalten werden.

7. Laden der Firmware, Sensorkalibrierung, Messgerätverifizierung anhand der Referenz.

8. Erweiterter Volllast-Thermallauf, Sicherheitsprüfung, IP-Prüfung, dann Exportverpackung.

40 kW an der Wand oder 60 kW am Boden?

Dies ist die Entscheidung, die die meisten Käufer dieser Leistungsklasse tatsächlich treffen. Hier ist unsere ehrliche Lektüre davon.

Wählen Sie das 40-kW-Wandgerät, wenn keine Stellfläche zur Verfügung steht, Erdarbeiten verboten oder unwirtschaftlich sind, die Deckenhöhe begrenzt ist oder die Installation umkehrbar sein muss. Es verbraucht etwa 60 A pro Phase, was viele bestehende kommerzielle Platinen ohne Upgrade bewältigen können.

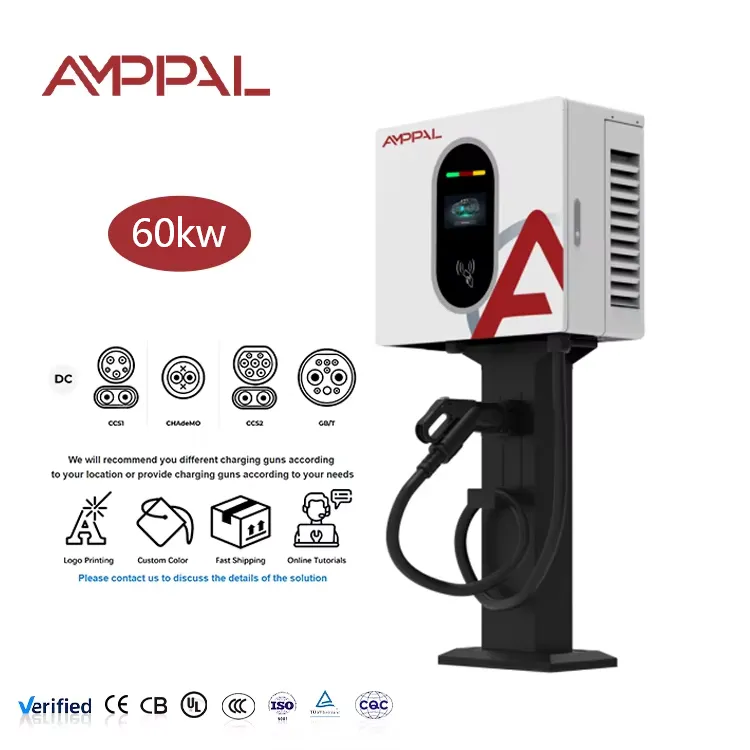

Wählen Sie ein 60-kW-Standgerät, wenn Sie über ausreichend Platz und Versorgungskapazität verfügen, den Betrieb mit zwei Pistolen wünschen oder kürzere Sitzungen für einen öffentlichen Vorplatz benötigen. Pro abgegebenem Kilowatt ist es in der Regel günstiger, und die Wartung eines Unterschranks ist einfacher – der Techniker arbeitet auf Bodenhöhe und nicht auf einer Plattform. Stehen Ihnen tatsächlich beide Optionen offen, ist das Unterschrank-Gerät in der Regel der günstigere Kauf. Dieses Produkt verdient seinen Platz, wenn dies nicht der Fall ist.

Wie wir uns im Vergleich zu konkurrierenden 40-kW-Geräten spezialisieren

Strom bei Hochspannung: Wir halten 133 A über das gesamte 200–1000 VDC-Fenster. Fordern Sie den gleichen Wert bei 800 V bei einer beliebigen Alternative an, bevor Sie die Preise vergleichen.

Thermisches Verhalten bei Leistungsreduzierung: Fragen Sie, was bei einer Umgebungstemperatur von 45 °C in einem geschlossenen Raum passiert. Progressives Rollback hält Sitzungen am Laufen; Eine harte Reise tut es nicht.

Messung: Stufe 1,0 als Standard, Kalibrierung wird anhand der Seriennummer aufgezeichnet.

Bautechnische Dokumentation: Bereitstellung von Bügelauszugsversuchsdaten, die die Baugenehmigung bei Gewerbeimmobilien verkürzen.

Handelsbedingungen: MOQ 1 Einheit Standard mit 15–20 Werktagen Vorlaufzeit; 50 Einheiten und 25–30 Werktage für individuelles Branding. Zwei Jahre Garantie, verlängerbar.

Verpackungs-, Gewichts- und Frachtplanung

Jede Einheit wird in einem fünfschichtigen Karton mit den Maßen 540 × 750 × 330 mm und einem Bruttogewicht von ca. 52 kg geliefert. Dies ist das schwerste der drei wandmontierten Modelle. Planen Sie daher eine mechanische Handhabung oder zwei Personen am Installationsort ein.

Zehn Einheiten pro Exportpalette auf wärmebehandeltem, begasungsfreiem Holz, umreift und mit Stretchfolie umwickelt. Ein 20-Fuß-Container nimmt etwa 80 palettierte Einheiten auf, ein 40-Fuß-High-Cube etwa 170.

Verfügbare Konditionen sind EXW, FOB Ningbo oder Shanghai, CIF und DDP für die meisten europäischen und Golfziele. Mustereinheiten werden innerhalb von 5–7 Tagen per Flugzeug oder Expresskurier verschickt. Zu den Versanddokumenten gehören Handelsrechnung, Packliste, CE-Konformitätserklärung, serialisierter Prüfbericht und Ursprungszeugnis auf Anfrage.

Support und zu wartende Teile

Zwei Jahre Garantie auf Leistungsmodule, Steuerplatine, Messgerät, Schütze, Lüfter und Bildschirm.

Ventilatoren werden als wartungsfähiges Teil behandelt und können vor Ort in weniger als 30 Minuten ausgetauscht werden, wenn das Gerät isoliert ist – keine Rücksendung ins Werk.

Fernabfrage von Fehlercodes über OCPP an verbundenen Standorten; Die meisten Diagnosen werden ohne Besuch gestellt.

Der Versand der Ersatzteile erfolgt innerhalb von 48 Stunden nach bestätigtem Fehler, 3–5 Werktage per Expresskurier.

Die vierteljährliche Filterreinigung ist bei diesem Modell aufgrund seiner Wärmedichte die wichtigste Wartungsaufgabe. Das Handbuch dokumentiert den Vorgang mit Fotos.

Installationsfehler, die speziell bei einem 40-kW-Wandgerät auftreten

Falsch: Befestigung an einem leichten Blockbauwerk oder einer Ständerwand. Rechts: Stahlbeton, massives Mauerwerk oder ein speziell angefertigter Stahlrahmen. Das Gerät wiegt mehr als 45 kg, bevor Kabel und Pistole angebracht sind.

Falsch: Installation in einem geschlossenen Kellerschacht ohne Lüftungsbeurteilung. Rechts: Luftaustausch im Raum bestätigen. Zwei Kilowatt Dauerwärme in einem geschlossenen Raum erhöhen die Umgebungstemperatur und lösen einen Rollback aus.

Falsch: Das Gerät platzsparend über Kopfhöhe montieren. Rechts: Halten Sie den Bildschirm auf Augenhöhe und das Pistolenhalfter in bequemer Reichweite. Ungünstige Ergonomie führt zu Supportanrufen und beschädigten Kabeln.

Falsch: Unterdimensionierung des Versorgungskabels für eine Länge von vierzig Metern oder mehr. Rechts: Berechnen Sie den Spannungsabfall über der tatsächlichen Strecke bei 60 A pro Phase, nicht nur die Strombelastbarkeit.

Falsch: Abdichten des Geräts gegen eine Wandnische ohne hinteren Abstand. Rechts: Befolgen Sie den Klammerabstand. Der hintere Abstand ist Teil des Kühldesigns und keine Installationspräferenz.

Berichte von installierten Sites

Ein Einkaufszentrumbetreiber in Istanbul installierte im Jahr 2025 sechs Einheiten auf Kellersäulen, nachdem ein Vorschlag für Standmodelle bei der Erhebung der Rampenhöhe durchgefallen war. Ihr Projektingenieur berichtete, dass der entscheidende technische Punkt das thermische Rollback-Verhalten sei – der Keller wird im August warm und sie hatten mit der Ausrüstung eines früheren Lieferanten harte Fahrten erlebt.

Eine Autovermietungsfiliale am Flughafen Tiflis betreibt vier Einheiten unter einem Vordach. Ihr Fuhrparkleiter stellte fest, dass 133A ausreicht, um ein zurückgegebenes Fahrzeug zwischen den Anmietungen umzudrehen, und dass durch die Wandhalterung alle vier Stellplätze vollständig nutzbar blieben, was bei einer Schrankanordnung nicht möglich wäre.

Ein Installateur in Deutschland, der mehr als zwanzig davon in Wohnblöcken angebracht hat, äußerte ein einheitliches Feedback: Die Dokumentation des Zugtests der Halterung ist dafür verantwortlich, dass diese von der Gebäudeverwaltung genehmigt werden, und er verlangt sie bei jedem Projekt.

Häufige Fragen vor dem Kauf

F: Hält die Wand das aus?

A: Das Gerät wiegt etwa 45 kg. Massives Mauerwerk oder Stahlbeton sind erforderlich; Auf Anfrage liefern wir Ausreißdaten für die Halterung.

F: Welchen Versorgungsstrom benötigt es?

A: Ungefähr 60 A pro Phase bei 380 V dreiphasig unter Volllast.

F: Funktioniert es in einer geschlossenen Tiefgarage?

A: Ja, vorbehaltlich einer Belüftungsbewertung. Bei Volllast gibt es kontinuierlich etwa 2 kW Wärme ab.

F: Wie schnell ist eine Sitzung?

A: Ungefähr 45–55 Minuten für 20–80 % bei einem typischen 60-kWh-Paket, abhängig davon, was das BMS des Fahrzeugs akzeptiert.

F: Ist 40 kW das größte Wandgerät, das Sie herstellen?

A: Ja. Darüber bauen wir Standgeräte, da die Wandmontage nicht mehr die richtige technische Lösung ist.

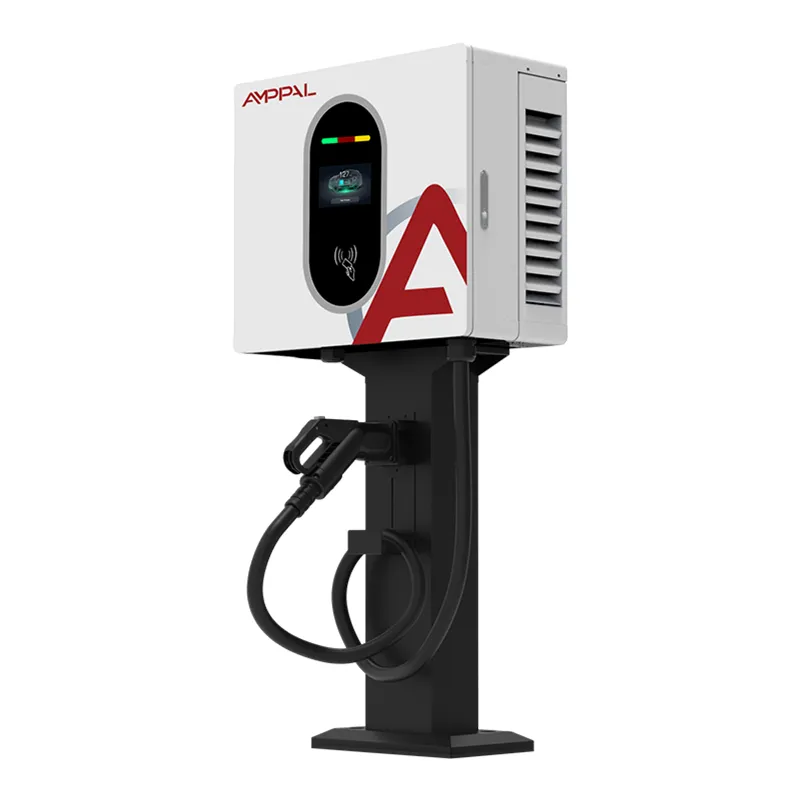

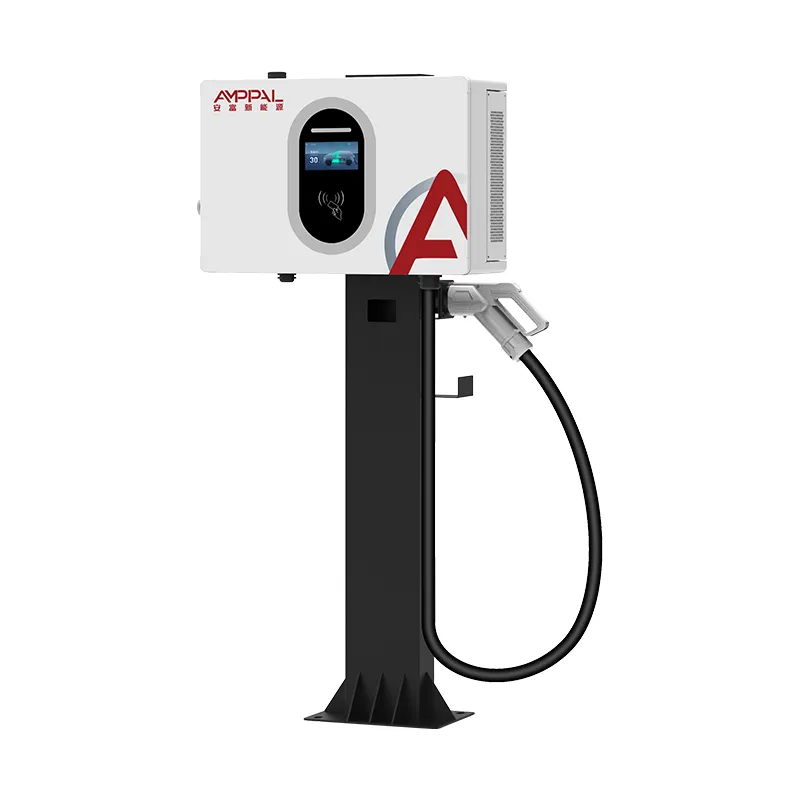

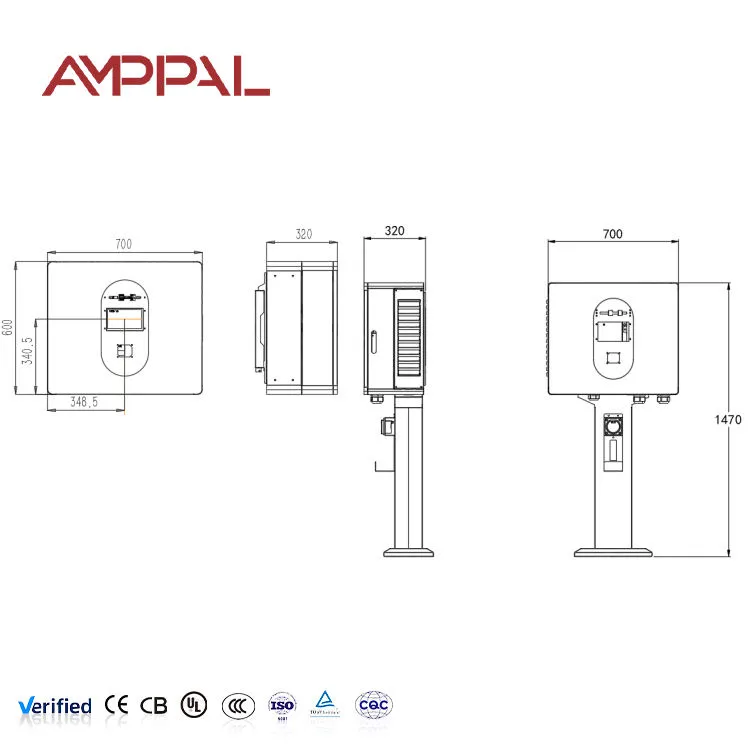

F: Kann es stattdessen auch an einer Stange montiert werden?

A: Ja, mit unserem Mastmontagesatz, vorausgesetzt, der Mast ist für die Belastung ausgelegt. Zum Zeitpunkt der Bestellung angeben.

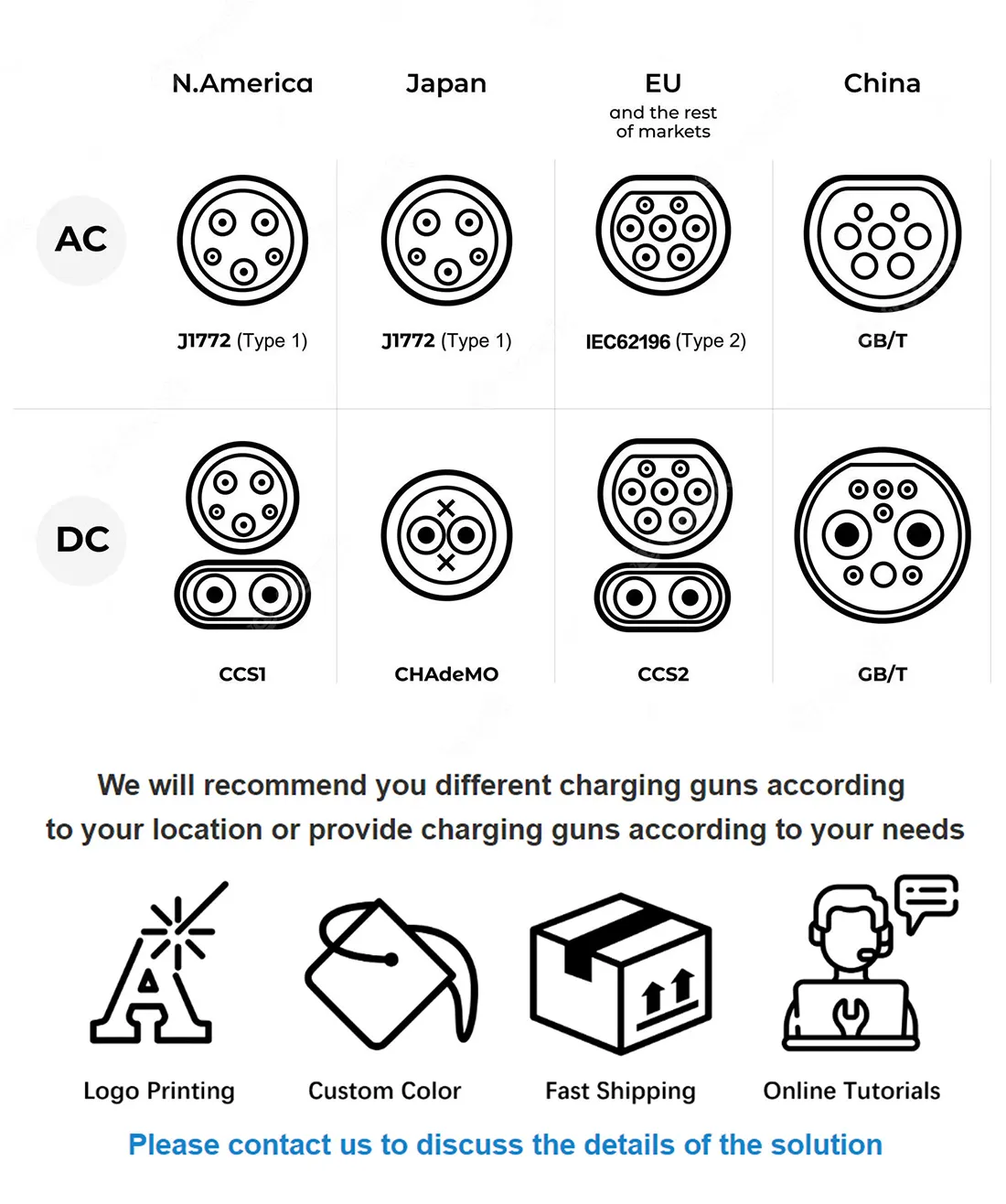

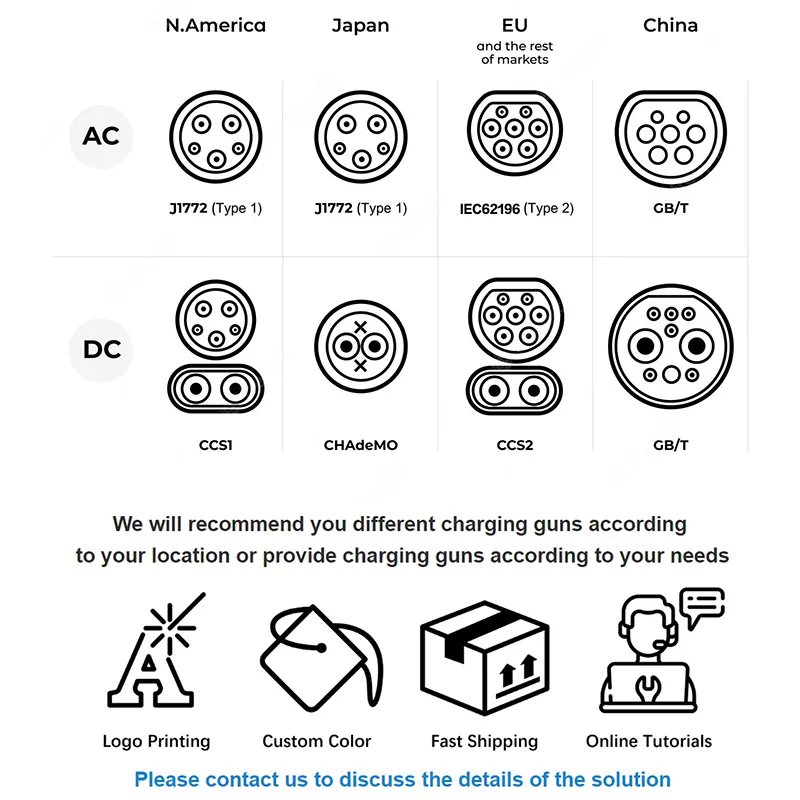

F: Unterstützt es Doppelkanonen?

A: Nein. Es handelt sich um eine Einzelwaffe. Für das gleichzeitige Laden mehrerer Fahrzeuge schauen Sie sich unsere geteilten Stromschränke an.

F: Wie hoch ist der Lärmpegel in einem Wohngebäude?

A: Die Lüfter sind drehzahlgeregelt und bei Teillast leise. Bei dauerhafter Volllast auf engstem Raum ist mit einem Geräusch zu rechnen, das mit dem eines Außenklimakondensators vergleichbar ist.
