Bidirektionale V2G-DC-Ladestation für Elektrofahrzeuge für kommerzielles Energiemanagement

Das 30-kW-Modell und warum ISO 15118 für Sie wichtig ist

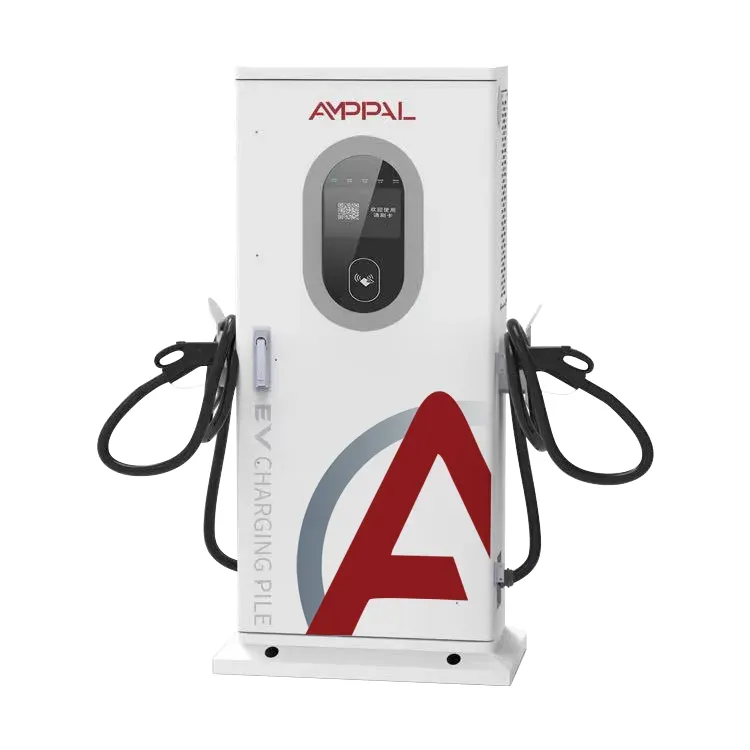

Die meisten heute verkauften V2G-Ladegeräte kommunizieren mit dem Auto; Der Unterschied besteht darin, wie gut. Die AMPPAL V2G Bidirektionale DC-Ladestation für Elektrofahrzeuge für kommerzielles Energiemanagement (AF-DC-30) basiert auf ISO 15118, dem Standard, der es einem Elektrofahrzeug und einem Ladegerät ermöglicht, eine Sitzung wie zwei Computer auszuhandeln, die sich die Hände schütteln – unterzeichnet, gemessen, kein Mensch in der Mitte.

Mit 30 kW befindet es sich über Heimgeräten und unter Depotladegeräten: kleine Flotten, Büroparkplätze, Hotelvorplätze. Was den Käufern auffällt, ist die Art und Weise, wie Sitzungen beginnen – darin unterscheidet sich dieses Gerät von allen Geräten mit angeschraubtem Kartenleser.

Was der AF-DC-30 besser kann als ein Einwegladegerät

Fünf Verhaltensweisen unterscheiden dieses Gerät von einem einfachen Gleichstrom-Schnellladegerät, und bei den meisten davon geht es eher um Identität und Kontrolle als um Kilowatt:

Plug & Charge: Das Auto präsentiert sein Zertifikat über das Kabel, die Abrechnung wird dem Fahrzeug zugeordnet und der Fahrer berührt keinen Bildschirm.

VIN-Autostart: Das Ladegerät liest die Fahrzeugidentifikationsnummer aus dem Auto, sodass ein Depot bestimmte Fahrzeuge autorisiert und andere blockiert.

Bidirektionaler Fluss bei 30 kW mit 95 % Systemwirkungsgrad – die Einleitung in das Gebäude oder das Netz ist ein Geschäftsmodell, kein wissenschaftliches Projekt.

Offline-Erzwungener Start: Wenn das Netzwerk oder die Plattform nicht erreichbar ist, öffnet das Gerät weiterhin Sitzungen nach lokalen Regeln – der Unterschied zwischen „Flotte gestrandet“ und „Flotte läuft“.

Dreizehn Schutzfunktionen plus IP54, dimensioniert für Außenvorplätze und Parkplätze.

Kabelgebundene und Mobilfunknetzwerke, sodass ein Ausfall einer Verbindung keine Abrechnungsdaten vernichtet.

Technische Spezifikationen

Standorte, an denen die 30-kW-Einheit passt

30 kW verschwinden auf der Baustelle – genug für echte Arbeit, klein genug für einen standardmäßigen kommerziellen Anschluss. Diese Platzierungen kommen in Bestellungen immer wieder vor:

Büro- und Gewerbeparkparkplätze, auf denen die Elektrofahrzeuge der Mitarbeiter tagsüber aufgeladen und zur Abendtarifspitze entladen werden.

Vorplätze von Hotels und Restaurants möchten, dass Gäste Gebühren erheben, ohne dass ein Mitarbeiter an der Rezeption erforderlich ist.

Kleine Transporter-Lieferflotten: Die VIN-Regeln erlauben es dem Depot, nur seine eigenen Fahrzeuge aufzuladen.

Autohäuser demonstrieren ihren Kunden V2G, mit ISO 15118 als Gesprächsthema.

Ländliche Ladestationen für Elektrofahrzeuge in einem schwachen Netz: 30 kW bidirektionaler Strom können auch eine lokale Einspeisung stabilisieren.

Vom Kabelstecker bis zum Sitzungsstart: die Startup-Kette

Einstecken und zuschauen. Der Stecker wird verriegelt, das Ladegerät und das Auto tauschen einen Handschlag nach ISO 15118 aus und das Auto präsentiert seine Identität – eine Zertifikatskette, keine Seriennummer. Das Ladegerät gleicht es mit der Zulassungsliste des Standorts ab und die Sitzung wird mit bereits vereinbarten Tarifen und Limits geöffnet. Das ist Plug & Charge, etwa zehn Sekunden der Fahrerzeit.

Die VIN-Erkennung erfolgt eine Ebene tiefer. Die Steuerplatine analysiert die Fahrzeugidentifikationsnummer des Fahrzeugs, gleicht sie mit der Liste des Flottenmanagers ab und startet oder lehnt die Sitzung ab. Keine Karte zu verlieren, keine App zu installieren. Ein Depot mit vierzig Transportern kann Regeln wie „Nur Lieferwagen, 07:00–19:00 Uhr, Gebühr zu 80 %“ festlegen.

Der fünfte Weg existiert für die schlechten Tage. Router ausgefallen, Mobilfunk ausgefallen, Plattform nicht erreichbar – Offline-Erzwungener Start übernimmt mit lokal gespeicherten Regeln: Autorisierte VINs berechnen weiterhin, Zähler zeichnen weiterhin auf, Daten werden synchronisiert, wenn die Verbindung wiederhergestellt ist. Einige Betreiber kaufen dieses Gerät genau wegen dieses Verhaltens; Ihr bisheriges Ladegerät verwandelte sich in einen Ziegelstein, wenn das Netzwerk ausfiel.

Die Testberichte hinter dem 30-kW-Modell

Bidirektionale Hardware ist der Ort, an dem billige Zertifizierungsverknüpfungen angezeigt werden. Hier ist also, was in der Datei zu jedem AF-DC-30 enthalten ist:

CE- und TÜV-Baumusterprüfberichte zu Sicherheit und EMV für den EU-Markt.

IEC 61851-Konformität für DC-Ladeverhalten, Kabel- und Steckersteuerung.

ISO 15118-Konformität für den V2G-Stack – die Schicht, die Plug & Charge ermöglicht.

Werksseitige Routinetests an jeder Einheit: Isolationswiderstand, Erdungskontinuität, Leckage und ein vollständiger bidirektionaler 30-kW-Betrieb.

Breittemperaturmodule mit einer Nenntemperatur von -30 °C bis +55 °C für Winterflotten im Norden.

IP54-Gehäuse gemäß IEC 60529 für die Installation im Freien geprüft.

Acht Schritte von der Spule zum lackierten Gehäuse

Das AMPPAL-Werk in Yueqing ist seit 2014 mit mehr als 260 Mitarbeitern in Betrieb und DC-Produkte wie der AF-DC-30 erhalten eine eigene Montagelinie. Der Ablauf:

Stahlgehäuse werden auf TRUMPF-Maschinen lasergeschnitten und auf CNC-Abkantpressen gefaltet.

FANUC-Roboter platzieren Leistungsmodule und Stromschienen auf dem Rahmen.

Steuerplatinen werden mit dem ISO 15118-Stack und den fünf Startpfaden programmiert.

Zuerst wird die Leistungsstufe getestet: Gleichrichtermodus, dann Wechselrichtermodus mit vollen 30 kW.

Vor der endgültigen Montage werden die Gehäuse pulverbeschichtet und nach IP54 abgedichtet.

Jedes Gerät führt einen 24-Stunden-Burn-In-Zyklus zum Laden und Entladen bei Nennleistung durch.

Kommunikationstests überprüfen Ethernet-, CAN- und Mobilfunkverbindungen sowie das Failover.

Eine abschließende Inspektion wird abgemeldet und dann in Kisten verpackt. Der gesamte Lauf dauert 15-20 Werktage.

Passen Sie das 30-kW-Modell an Ihren Standort an

Überprüfen Sie vor dem Preis Ihren Netzanschluss. 30 kW benötigen dreiphasig bei 260–530 VAC mit L1/L2/L3/N/PE, über die die meisten Gewerbeflächen verfügen. Nur einphasig? Der 7kW AF-DC-07 ist die ehrliche Alternative.

Überlegen Sie, wer es nutzen wird. Regelmäßige Fahrer? VIN und Plug & Charge – sie tragen keine Karten mehr. Anonyme öffentliche Benutzer? QR-Codes und Plattformsteuerung, die auch hier gut funktionieren.

Nichts für Sie, wenn Sie einen Bus oder einen schweren LKW aufladen müssen – 30 kW reichen für einen 300-kWh-Bus die ganze Nacht. Auch nicht für Sie, wenn Ihre Autos keine bidirektionale ISO 15118-Unterstützung haben; Der Autostart mit Fahrgestellnummer hängt vom Fahrzeug ab, das der Norm entspricht. Sehen Sie sich daher zunächst die Fahrzeugliste an.

Der AMPPAL-Unterschied bei einer 30-kW-Bestellung

15–20 Werktage von der Bestellung bis zur Kiste bei Standardkonfigurationen; Kundenspezifische Steckerlayouts und OEM-Branding auf Anfrage.

MOQ von einer Einheit zur Evaluierung, zwei bis fünf für Teststandorte und darüber hinausgehende Containerpreise.

Vor dem Versand werden Zertifikate und Prüfberichte für die Zoll- und Netzanschlussgenehmigung bereitgestellt.

Unterstützt OCPP 1.6 und 2.0, sodass das Gerät ohne proprietäre Bindung in bestehende Lademanagementsysteme integriert werden kann.

AMPPAL betreibt mehr als 200 eigene Stationen und hat seit 2014 über eine Million Einheiten ausgeliefert – der Support kennt Störungen vor Ort, nicht nur Datenblätter.

Versand des 30-kW-Schranks: Kisten, LCL und Dokumente

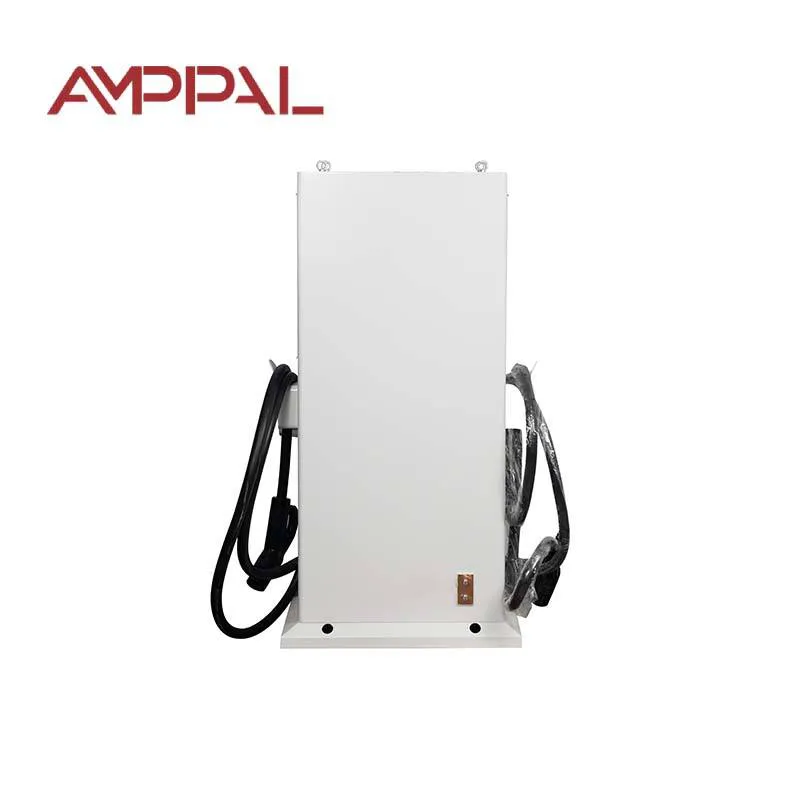

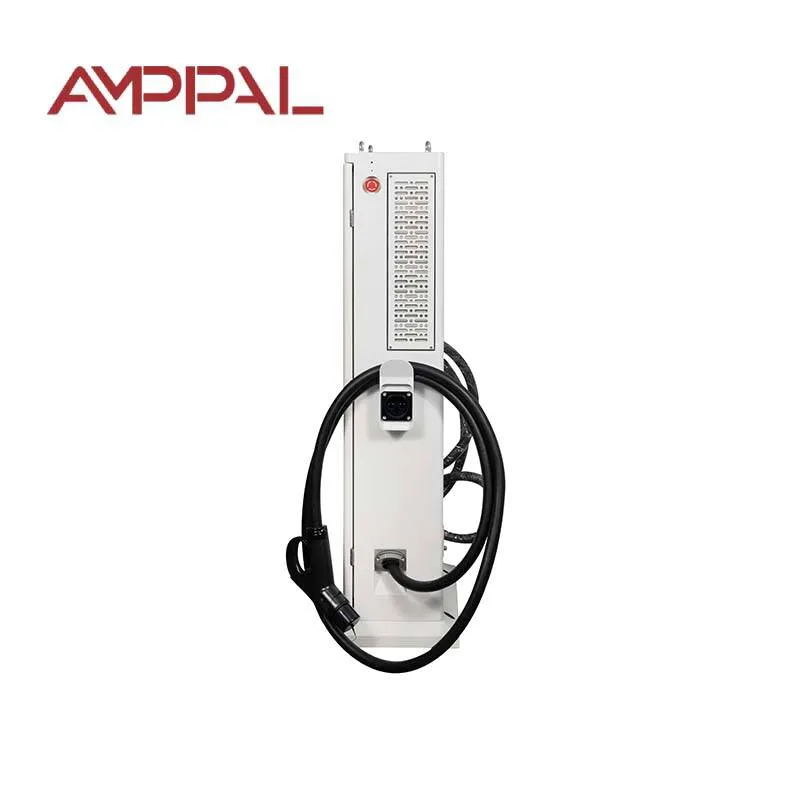

Der AF-DC-30 misst 1517 x 640 x 300 mm und wird aufrecht in einer Holzkiste mit Innenverstrebung geliefert, etwa 150 kg mit Pistole und Kabeln – gabelstaplerfreundlich, von zwei Personen aufzubauen.

Ein 20-Fuß-Container benötigt etwa 18 Einheiten; ein 40-Fuß-High-Cube etwa 38. Kleinere Bestellungen gehen LCL aus Ningbo oder Shanghai, Maße und Gewicht werden für ein genaues Speditionsangebot angegeben.

Standarddokumente: Rechnung, Packliste, Frachtbrief oder Luftfrachtbrief, CE-Erklärung und Prüfzeugnisse. Einige Märkte benötigen für die Netzzulassung die ISO 15118-Konformitätserklärung – wir liefern diese auf Anfrage.

Garantie und Ersatzteile für das 30-kW-Modell

Zwei Jahre, inklusive des ISO 15118-Kommunikationsmoduls. Firmware-Updates bleiben während der gesamten Lebensdauer des Produkts kostenlos.

Ersatz-Leistungsmodule und Steuerplatinen im regionalen Lagerbestand; Gemeinsame Teile werden innerhalb von 3–5 Werktagen versendet.

Ferndiagnose durch unsere Techniker über den eigenen Anschluss des Ladegeräts – die meisten Fehler werden ohne Vor-Ort-Besuch gefunden.

Unterstützung bei der Inbetriebnahme: Wir begleiten Ihren Installateur per Videoanruf durch die erste Sitzung, einschließlich der Einrichtung der VIN-Zulassungsliste.

Eine Wartungscheckliste im Handbuch: vierteljährliche Steckerinspektion, jährliche Drehmomentprüfung und Filterreinigung, sofern vorhanden.

Zu überspringende Installations- und Betriebsfallen

Falsch: Montieren Sie das Gerät so, dass der Stecker in Kniehöhe an einem stark befahrenen Gehweg hängt. Rechts: Positionieren Sie die Steckdose 1,0–1,2 m über dem Boden, frei von Trolleys und Heckklappen.

Falsch: Sich auf den VIN-Autostart verlassen, ohne ihn an jedem Fahrzeugmodell zu testen, das Sie besitzen. Rechts: Führen Sie während der Inbetriebnahme eine Testsitzung pro Modell durch und protokollieren Sie das Ergebnis.

Falsch: Die Cloud-Plattform als einzigen Abrechnungsdatensatz zulassen. Rechts: Lassen Sie die lokale Messung des Geräts aktiviert, damit die Daten einen Netzwerkausfall überstehen.

Falsch: Entladungsgrenzwerte festlegen, die über dem liegen, was der Hauptschalter des Gebäudes absorbieren kann. Rechts: Koordinieren Sie den Entladeplan mit dem Lastprofil des Standorts.

Falsch: Auf einen Überspannungsschutz an der Stromversorgung verzichten, weil das Gerät über einen eingebauten Blitzschutz verfügt. Rechts: Schützen Sie auch die Einspeisung – Überspannungen kommen durch das Kabel.

Feldnotizen von 30-kW-Installationen

Ein Logistikunternehmen in der Nähe von Rotterdam betreibt drei AF-DC-30 für eine Lieferflotte mit 26 Transportern. Die VIN-Regeln berechnen nur Depot-Transporter von 07:00 bis 19:00 Uhr; Das Abendfenster entlädt sich, um die Bürolast auszugleichen. Ein echtes Ärgernis: Wenn ein Fahrer den Transporter wechselt, folgt die Sitzung dem Fahrzeug und nicht dem Fahrer, sodass der persönliche Kilometerstand separat erfasst werden muss.

Eine Hotelgruppe in Kroatien stellte zwei Einheiten auf dem Gästeparkplatz mit QR-Code-Start und Plattformabrechnung auf. Stellplätze für Elektrofahrzeuge wurden zu einem Buchungsvorteil, und an der Rezeption fragte man nicht mehr: „Wie bezahle ich?“ Fragen. Beschwerde: Die Status-LEDs sind bei Tageslicht aus 20 Metern Entfernung schlecht lesbar.

Ein EV-Händler in den Vereinigten Arabischen Emiraten verwendet ein Gerät für Plug & Charge-Demos. Das Verkaufspersonal schließt ein Testauto an, die Sitzung zur Identität des Fahrzeugs wird geöffnet und der Tarif erscheint auf dem Bildschirm des Autos. Die Demo verkauft sich; 30 kW eignen sich für einen Ausstellungsraum, eignen sich jedoch nicht für eine vollständige Kundenladung, daher wird ein schnelleres Gerät hinter dem Gebäude aufbewahrt.

Fragen, die Käufer zum 30-kW-Modell stellen

F: Was genau bietet mir ISO 15118?

A: Signierte, automatisierte Sitzungen – das Auto identifiziert sich, die Abrechnung wird automatisch zugewiesen und Plug & Charge wird möglich.

F: Unterstützen alle Elektrofahrzeuge den VIN-Autostart?

A: Nein. Es braucht ein Auto, das die Fahrgestellnummer über das Ladeprotokoll offenlegt; Bei den meisten modernen CCS- und GB/T-Elektrofahrzeugen ist dies der Fall, bei älteren möglicherweise nicht.

F: Kann es in meine bestehende Verwaltungssoftware integriert werden?

A: Ja – OCPP 1.6 und 2.0 werden unterstützt, sowie die AMPPAL-Cloud, wenn Sie dies bevorzugen.

F: Was passiert, wenn auf der SIM-Karte kein Datenvolumen mehr vorhanden ist?

A: Kabelgebundenes Ethernet übernimmt die Rolle der primären Verbindung. Durch den erzwungenen Offline-Start werden Sitzungen in beide Richtungen ausgeführt.

F: Kann ich Strom zurück ins Netz verkaufen?

A: In Märkten mit Exportmessung und einem V2G-Tarif, ja. An anderer Stelle gleicht es die Belastung vor Ort aus – prüfen Sie die örtlichen Vorschriften.

F: Wie laut ist es auf dem Vorplatz eines Hotels?

A: Bei oder unter 65 dB ungefähr ein ruhiges Gespräch; Nachtpläne können die Entladeleistung begrenzen, um die Lüftergeschwindigkeit zu verringern.

F: Was ist nochmal mit der Garantie?

A: 24 Monate auf dem Gerät einschließlich Kommunikationsmodul, mit kostenlosen Firmware-Updates für die gesamte Lebensdauer des Produkts.

F: Können sich zwei Geräte eine Verbindung teilen?

A: Ja, mit Lastmanagement in der AMPPAL-Plattform oder Ihrem OCPP-Backend.
