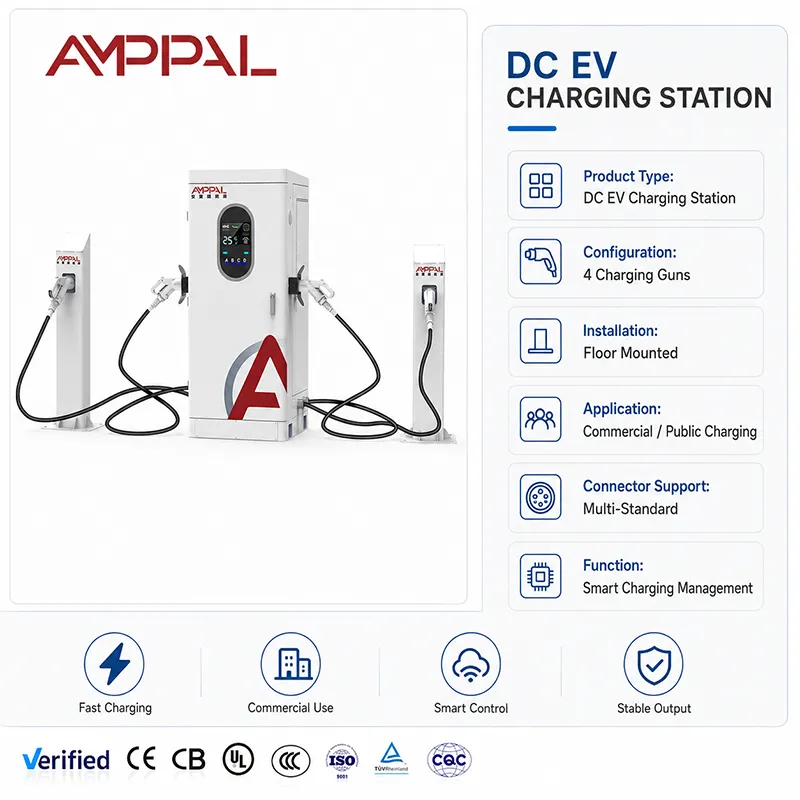

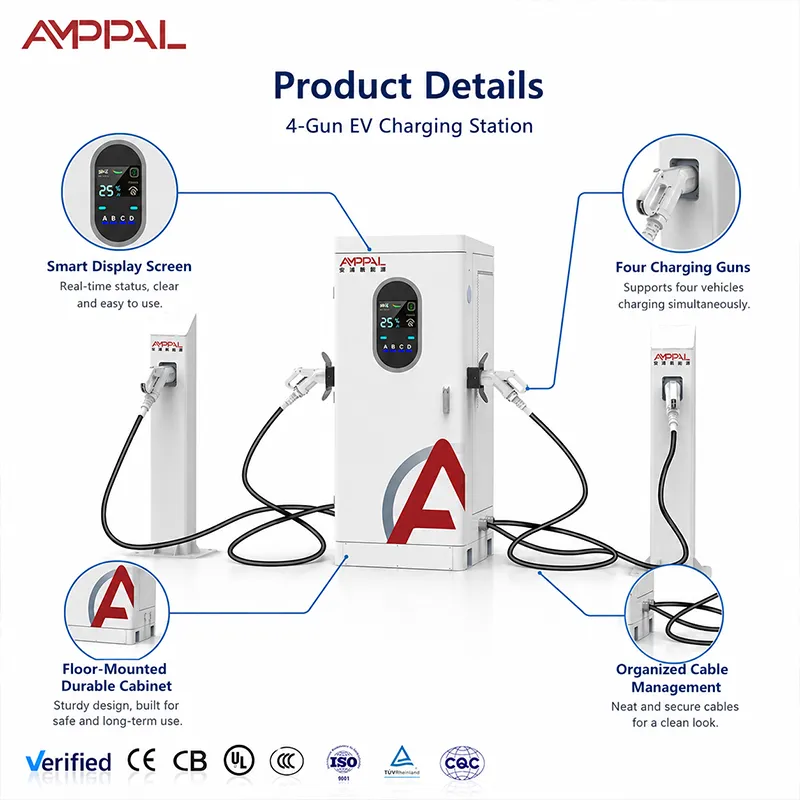

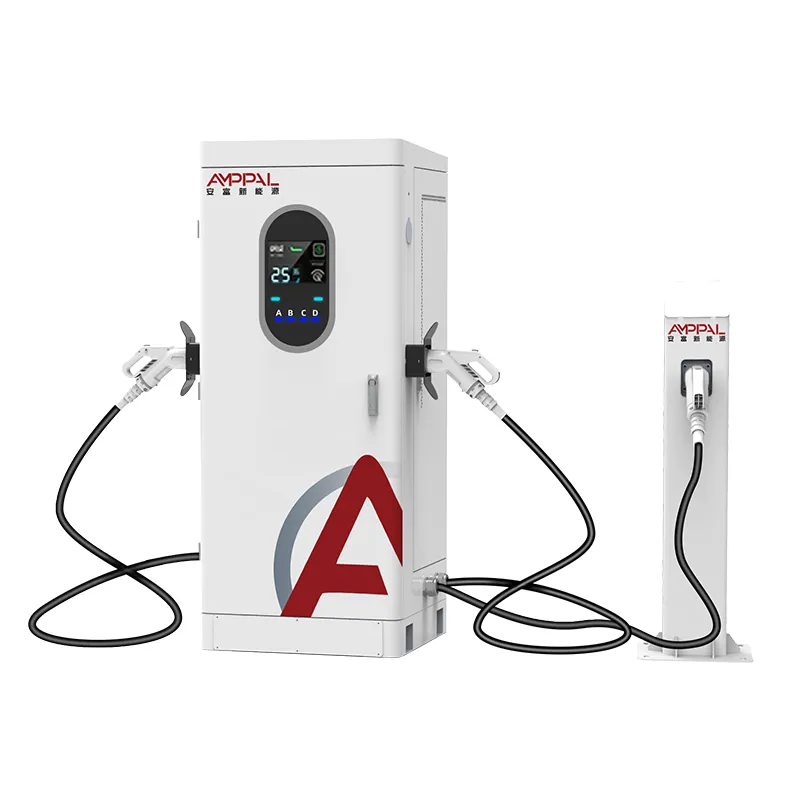

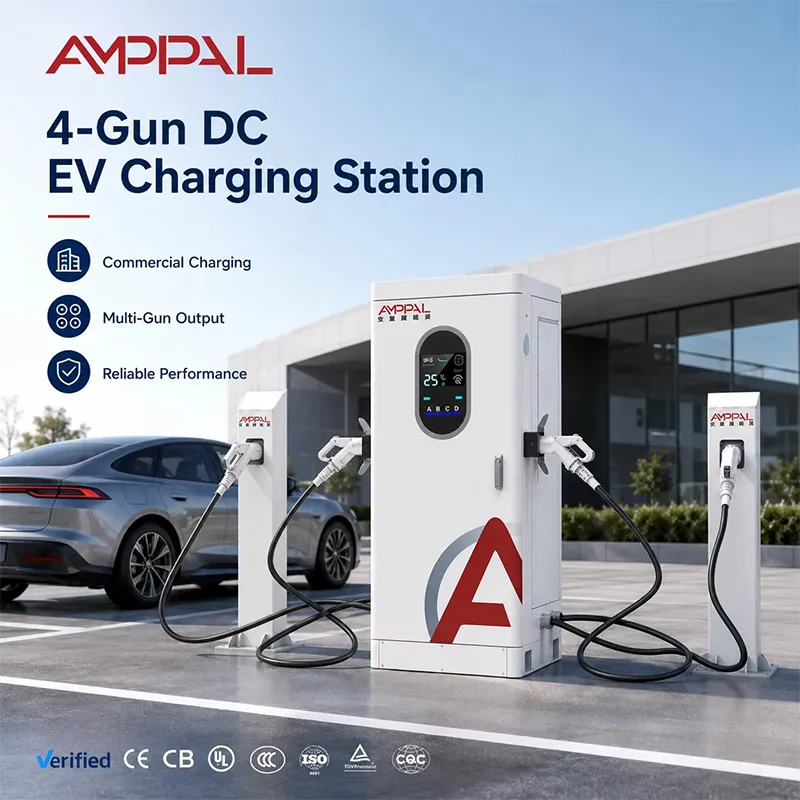

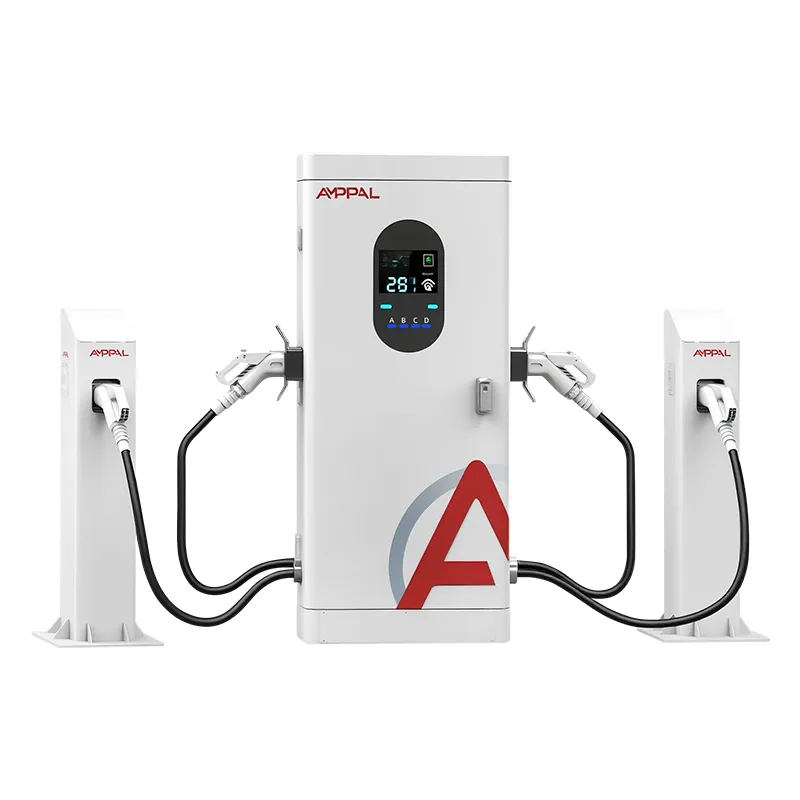

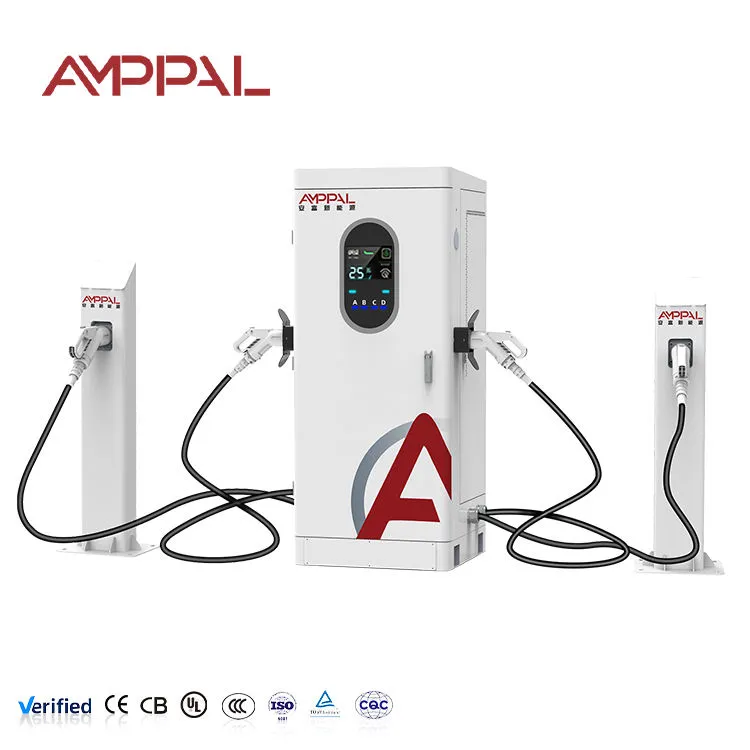

160-kW-DC-Schnellladestation mit mehreren Anschlüssen für gewerbliche Flotten

Was Sie mit 160 kW verteilt auf vier Pistolen kaufen können

Die meisten Stationsbauer beginnen mit der falschen Frage: „Wie groß ist das Ladegerät?“ statt „Wie viele Fahrzeuge muss es pro Tag bedienen?“ Diese Seite führt die Berechnungen durch, die ein Banker vor der Unterzeichnung durchführen würde. Der AF-DC-160-Y-D-Z-4-H ist ein integrierter Gleichstromschrank mit vier Pistolen – 160 kW Leistung, Positionen A/B/C/D, ein 380-V-Eingang – und sein gesamtes wirtschaftliches Argument besteht darin, dass die Anzahl der Pistolen und nicht die Spitzenleistung Ihre Umsatzobergrenze bestimmt. Eine einzelne 160-kW-Kanone bedient jeweils ein Auto.

Betrachten Sie es als Kapazitätsversicherung. Die Autos, die an einem echten Bahnhof ankommen, sind eine Lotterie: ein Taxi, das 40 Minuten will, ein Pendler, der 20 will, ein Lastwagen, der 90 will. Eine Ein-Kanonen-Einheit setzt diese Lotterie fort – jedes Auto wartet, bis es an die Reihe kommt.

Die ökonomischen Argumente für vier Waffen statt einer

Gleiche Leistung, bis zu vier gleichzeitige Sitzungen: Dieser Schrank und eine 160-kW-Einzelpistole verbrauchen die gleiche Einspeisung; Der Schrank verhindert lediglich, dass ein Auto die gesamte Warteschlange blockiert.

Die Waffenauslastung steigt, weil die Hürde für die Besetzung einer Waffe niedriger ist: Jedes Auto kann jede Position einnehmen, während eine 800-V-Überholspur ältere 400-V-Autos komplett ablehnt.

Die durchschnittliche Wartezeit sinkt, ohne mehr Netz zu kaufen: Warteschlangentheorie in der Praxis – vier kurze Dienste schlagen einen langen Dienst für die gleiche Energie.

Umsatzziele pro Pistole sind leichter zu erreichen: 160 kW geteilt durch vier Pistolen ergeben durchschnittlich 40 kW pro Position, und ein Tag mit konstantem Einsatz zahlt sich besser aus als die gleiche kWh mit einer Pistole.

Geringere Installationskosten pro bedientem Fahrzeug: ein Schrank, eine Zuführung, ein Fundament, eine OCPP-Registrierung – im Vergleich zu zwei Einzelpistolen-Einheiten.

Die 250-A-Obergrenze ist großzügig genug: Bei 400 V kann eine einzelne Waffe 100 kW ziehen; Bei 800 V benötigt ein einzelnes Auto bis zu 160 kW. Bei gemischtem Verkehr ist der Pool selten der Flaschenhals.

Technische Spezifikationen

Standorttypen, bei denen die Anzahl der Waffen die Leistung der Einheiten übertrifft

Parken am Arbeitsplatz und in Werkstätten, wo Autos 30 bis 90 Minuten stehen – die Verweildauer ist lang genug, dass durchschnittlich 40 kW kein Kompromiss sind.

Städtische Straßen- oder Supermarktparkplätze mit unvorhersehbaren Ankunftsströmen.

Standorte mit einer festen Netzobergrenze: 160 kW sind oft die größte Leistungsaufnahme, die ein bescheidener Zuschuss ohne eine Aufrüstung des Transformators toleriert.

Franchise-Tankstellen erweitern die bestehende Stromkapazität um ihre ersten Elektroinseln.

Flottenwerften, deren Fahrzeuge der 400-V-Klasse angehören; Durch die Vier-Pistolen-Anordnung bleibt jedes Fahrzeug ohne Hochspannungsspur aufgeladen.

Wie ein 160-kW-Pool vier Fahrzeuge nacheinander versorgt

Der Schrank hält den Pool auf insgesamt 160 kW und verteilt ihn nach der von Ihnen festgelegten Regel – „Wer zuerst kommt, mahlt zuerst“, „gleichmäßig aufgeteilt“ oder „Priorität“. Bei gleichmäßiger Aufteilung laufen vier besetzte Geschütze jeweils annähernd 40 kW; Ein 50-kWh-Auto fährt bei einem Ladezustand von 40 % in etwa 60–75 Minuten los.

Das Gelddetail ist die Nutzung. Ein 160-kW-Ladegerät mit einer Kanone bringt im Leerlauf nichts; Dieses Kabinett verdient immer dann etwas, wenn eine der vier Positionen besetzt ist. Rechnen Sie mit Ihrem eigenen Tarif: 40 Sitzungen pro Tag mit durchschnittlich jeweils 20 kWh verbrauchen 800 kWh durch den Schrank.

Sitzungsdaten kommen pro Waffe über OCPP 1,6/2,0 zurück, sodass Sie die Auslastung Woche für Woche beobachten und die Zuteilungsregeln ändern können, wenn eine Position eine Underperformance aufweist. Diese Rückkopplungsschleife macht den Unterschied zwischen dem Besitz eines Ladegeräts und dem Besitz einer Einnahmequelle aus.

Was unsere Testberichte tatsächlich abdecken

EMV- und dielektrische Typprüfungen für den gesamten Schaltschrank, nicht nur Modulproben – die Akte, die ein europäischer Ausschreibungsbeauftragter eigentlich lesen möchte.

96 Stunden lang Salzsprühnebel auf dem IP54-Gehäuse und den Pistolengehäusen, mit Fotos im Bericht.

Ein Thermal-Soak-Lauf bei 50 °C zeigt, wo die Leistung nachlässt, sodass der Lageplan im August nie die Grenze erkennt.

IP54-Eintrittsprüfung an Dichtungen und Verschraubungen sowie mechanischer Stoß auf das Gehäuse.

CE-, TÜV-, UL-, CB- und CCC-Zertifikate sind aktuell und auf Anfrage erhältlich, mit dem serialisierten As-Built-Testprotokoll pro Einheit.

Wie 1 Million Einheiten pro Jahr Kapazität die Durchlaufzeiten bei 15–20 Arbeitstagen halten

1. Blech: TRUMPF Laserschneiden und CNC-Abkantpressen in Yueqing; Das Gehäuse ist zunächst eine Stahlspule und kein Katalogteil.

2. Pulverbeschichtung mit diskontinuierlicher Salzsprühnebelprobenahme.

3. PCBA auf der dedizierten DC-Leitung – AC- und DC-Montageböden sind getrennt, sodass Werkzeugausstattung und Sauberkeit nie miteinander verwechselt werden.

4. Sammelschienen- und Leistungsmodulmontage mit drehmomentgesteuerten Werkzeugen; Jedes Gelenk wird aufgezeichnet.

5. Vier-Pistolen-Verkabelung: Schütze pro Position, Messung und Zugentlastung.

6. Firmware- und OCPP-Handshake-Test mit einer Testplattform.

7. Volllast-Burn-in auf einer Lastbank, pro Schrank protokolliert.

8. Abschließende Qualitätskontrolle, Serialisierung und Übergabe an die Verpackung – das ist der Grund, warum das Standardangebot 15 bis 20 Arbeitstage angibt und warum wir diese normalerweise unterbieten.

Größenhinweis: Wenn 160 kW besser sind als 2 x 80 kW oder ein einzelnes 160 kW

Compare three options on your site. One single-gun 160kW: cheapest cabinet, best single-vehicle experience, worst queue behavior. Two 80kW single-gun units: two lanes, but each caps near 80kW and you pay for two feeders and two foundations. One 160kW four-gun: four lanes from one feeder; a lone car still gets up to 160kW (250A ceiling permitting at 800V).

Wenn dies nicht der Fall ist: Wenn es sich bei Ihren Fahrern ausschließlich um Lastkraftwagen handelt, die pro Sitzung mehr als 150 kW benötigen, sind vier Fahrspuren mit durchschnittlich 40 kW die falsche Form – kaufen Sie spezielle große Einheiten. Wenn Sitzungen in weniger als 15 Minuten abgeschlossen sein müssen, gibt es in der 160-kW-Klasse keine Lösung dafür. Und wenn auf Ihrer Website nie mehr als zwei Autos gleichzeitig zu sehen sind, kostet eine Einheit mit zwei Kanonen weniger.

Fünf vertragliche Fakten, nach denen Käufer zuerst fragen

Lieferzeit: 15–20 Werktage ab Anzahlung und Genehmigung des Bildmaterials – steht im Angebot, wird später nicht entdeckt.

Mindestbestellmenge: im Angebot pro Modell angegeben; Mustereinheiten werden zuerst versendet, sodass der Qualitätsanspruch vor der Produktion überprüft werden kann.

Garantie: zwei Jahre, Modul- und Pistolenebene – die defekten Teile, nicht der Lack.

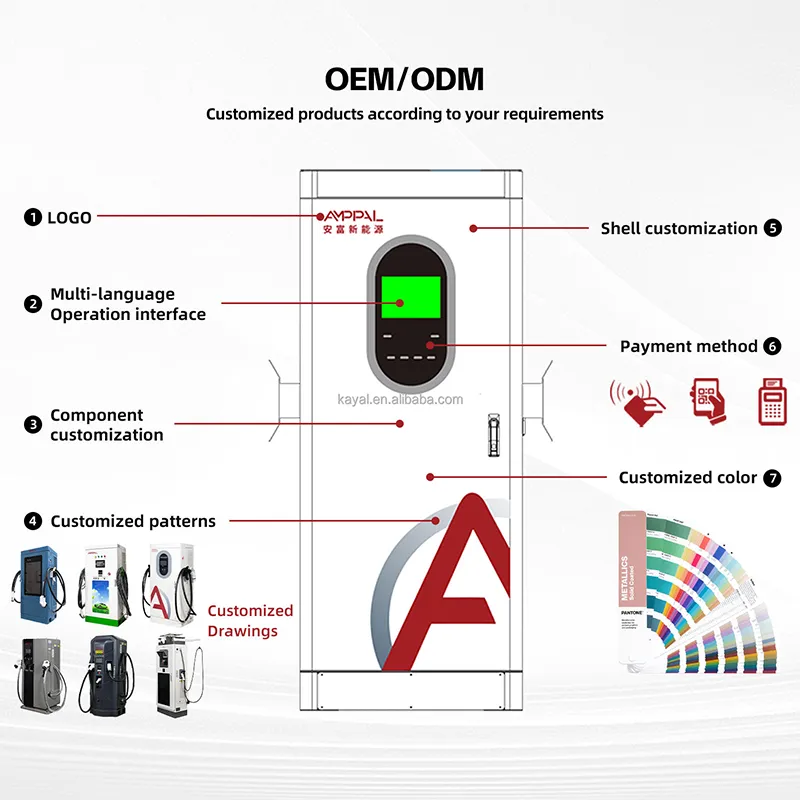

Anpassung: OEM-Branding, Farbe, Waffenetiketten und Backend-Benennung zum Zeitpunkt der Bestellung; Die Fabrik hat OEM/ODM für Käufer in über 40 Ländern durchgeführt.

Referenzmaßstab: Bis 2024 insgesamt mehr als eine Million ausgelieferte Einheiten, mehr als 200 von unserem eigenen Team betriebene Stationen, 500 flüssigkeitsgekühlte Einheiten für Saudi NEOM – die Fabrik ist mit von der Partie.

Versand eines 1820 x 750 x 735 großen Schranks ohne Drama

Der Umschlag der Kiste ist ca. 2,0 x 0,95 x 1,0 m groß, einschließlich der mit Schaumstoff ausgekleideten Waffenfächer. Der Schrank wird aufrecht transportiert, die Waffen sind gegen Bewegung gesichert. Das Bruttogewicht steht auf der Packliste, die wir Ihnen vor Abfahrt des LKW zusenden, damit Ihr Spediteur ohne Überraschungen planen kann.

Seefracht ist Standard: FOB, CIF, CFR oder DDP ab Zhejiang. Ein 40-Fuß-Hauptquartier fasst sechs Kisten in einer Reihe nach unserem Standard-Stauplan; Die endgültigen Beladungsdiagramme werden pro Bestellung bestätigt, da die Mischungen variieren.

Dokumente – Handelsrechnung, Packliste, Frachtbrief, Ursprungszeugnis – stammen von unserem Exportschalter, der jährlich in über 40 Länder versendet. Erstimporteure erhalten vorab eine Dokumenten-Checkliste; Wir haben gesehen, welche Zollstellen was verlangen.

Zweijährige Laufzeit, 48-Stunden-Teileversand

Zweijährige Amtszeit. Für einen Betreiber, der Auslastungszahlen ermittelt, ist die relevante Zahl unser 48-Stunden-Teileversand und nicht die Garantiedauer selbst.

48-Stunden-Versand von vorrätigen Ersatzteilen – Waffenbaugruppen, Module, Steuerungen – aus dem Werk Yueqing.

Remote-OCPP-Diagnose für Konfigurations- und Firmware-Probleme; Die meisten Tickets schließen ohne einen Besuch vor Ort.

Jährliche Checkliste: Filterreinigung, Nachziehen der Sammelschiene, Inspektion des Pistolenkontakts – wir senden sie jeder Bestellung bei.

Inbetriebnahmegespräch mit einem Techniker bei der ersten Sitzung.

Ersatzteile auf Modulebene werden für den gesamten Garantiezeitraum aufbewahrt, sodass es sich bei einem ausgefallenen Modul um einen Austausch und nicht um ein Reparaturticket handelt.

Bedienergewohnheiten, die die Lebensdauer der Waffe verlängern

Falsch: Fahrer den Stecker am Kabel herausziehen lassen. Rechts: Den Griff greifen und ein kleines Schild anbringen – Pistolenkontakte sind ein Verschleißteil und die zweijährige Garantie deckt Missbrauch nicht ab.

Falsch: Bei eisigem Wetter ein 7 m langes Kabel fest um das Holster wickeln. Rechts: lose Schlaufen und eine Federprüfung der Jacke auf Risse.

Falsch: Einstellung der gleichmäßigen Aufteilung, wenn eine Waffe in einer toten Zone steht, die niemand benutzt. Rechts: monatliche Überprüfung der OCPP-Daten pro Waffe und Umstellung einer Position mit geringer Nutzung auf Priorität oder Verschiebung ihrer Regel.

Falsch: Betrieb des Schranks mit einem Generator ohne ordnungsgemäßen Neutralleiteranschluss. Rechts: eine stabile AC380V+-15 % Einspeisung; Der Schaltplan im Handbuch deckt die Verbindungsdetails ab.

Falsch: Reinigen des Touchscreens mit Lösungsmittelsprays. Rechts: ein trockenes Mikrofasertuch; Lösungsmittel trüben das Display im Laufe einer Saison.

Käufer-Feedback von Baustellen

Ein Tankstellen-Franchisenehmer in Polen stellte einen Schrank neben zwei bestehende Einheiten mit einer Kanone und beobachtete, wie der Schrank mit vier Kanonen bei Spitzenzeiten am Wochenende beide übertraf – die Warteschlange verteilte sich auf vier Spuren, statt sich hinter einer zu stapeln. Seine Beschwerde: Der Even-Split-Standard der ersten Firmware unterfütterte seine Prioritäts-Taxibucht, was er durch eine Regeländerung in der App behoben hatte.

Ein Lagerbetreiber in Mexiko lässt über Nacht acht Lieferwagen durch einen Schrank laufen. Er sagte uns, dass die Vorlaufzeit von 15 bis 20 Arbeitstagen wichtiger sei als der Preis – das alte Ladegerät sei im Dezember kaputt gegangen und das neue noch vor den Feiertagen ausgeliefert worden. Der Kritikpunkt: Sein Elektriker wollte die Eingangsklemmen auf der linken Seite haben; Unsere befinden sich unten, sodass die Verlegung der Leitungen eine zusätzliche Stunde in Anspruch nahm.

Ein kommunaler Einkäufer in Chile testete die Mustereinheit einen Monat lang in einem Busdepot, bevor er Volumen bestellte. Der 48-Stunden-Reserveversand wurde in seiner Angebotsbewertung als Grund für den Zuschlag von AMPPAL genannt. Kleinere Anmerkung: Er wünschte, das LED-Band hätte ein gleichmäßiges „zurückhaltendes“ Muster; Eine Firmware-Notiz wurde in unseren Backlog aufgenommen.

ROI-Fragen, die wir zu 160 kW beantworten

F: Wie viele Autos pro Tag kann ein 160-kW-Schrank mit vier Kanonen versorgen?

A: Das hängt von der Verweildauer ab, aber eine realistische Planungszahl sind 30–60 Sitzungen an einem 14-Stunden-Betriebstag mit durchschnittlich 20–30 kWh pro Sitzung. Unterhalb von durchschnittlich 30 kWh steht der Pool selten lange still.

F: Sind 40 kW pro Pistole zu langsam?

A: Bei einem 50-kWh-Auto von 20 % auf 80 %, etwa 45 Minuten bei 40 kW. Wenn Ihr Publikum weniger als 30-minütige Sitzungen erwartet, sollten Sie sich die Zeit nehmen – bei diesem Kabinett handelt es sich um ein ökonomisches Stück, nicht um einen Rekordbrecher.

F: Erreicht ein einzelnes 800-V-Auto wirklich 160 kW?

A: Bis zur Ausgangsobergrenze von 250 A – bei 800 V sind das die vollen 160 kW; Bei 400 V erreicht ein einzelnes Auto etwa 100 kW. Der Bildschirm zeigt die Live-Figur.

F: Welche Amortisationsrechnung empfehlen Sie?

A: Modellumsatz pro Waffe: belegte Stunden mal durchschnittliche Leistung mal Tarifspanne. Führen Sie es für eine Waffe und für vier aus. Das Vier-Waffen-Kabinett gewinnt in der Regel bei mehr als etwa 15 Sitzungen pro Tag.

F: Kann ich diesen Schrank zu einem vorhandenen 160-kW-Einspeiser hinzufügen?

A: Ja – es verbraucht die gleiche AC380V-Einspeisung wie ein einzelnes 160-kW-Gerät. Der Unterschied liegt lediglich im Inneren des Gehäuses.

F: Gilt die Garantie auch für Waffen?

A: Zwei Jahre, Module und Waffen inbegriffen, mit 48-Stunden-Versand für vorrätige Ersatzteile. Kabelschäden durch Fahrermissbrauch sind nicht abgedeckt.

F: Was passiert, wenn mein Standort über 160 kW hinaus wächst?

A: Behalten Sie diesen Schrank und fügen Sie einen zweiten hinzu; Jeder ist unabhängig von seinem eigenen Feeder. Aus genau diesem Grund bauen viele Betreiber ihre Kapazität in 160-kW-Schritten auf.

F: Kann die Ladeplattform OCPP 1.6 und 2.0 sein?

A: Beide werden unterstützt. Wir testen den Handshake vor dem Versand mit Ihrer Plattform.
