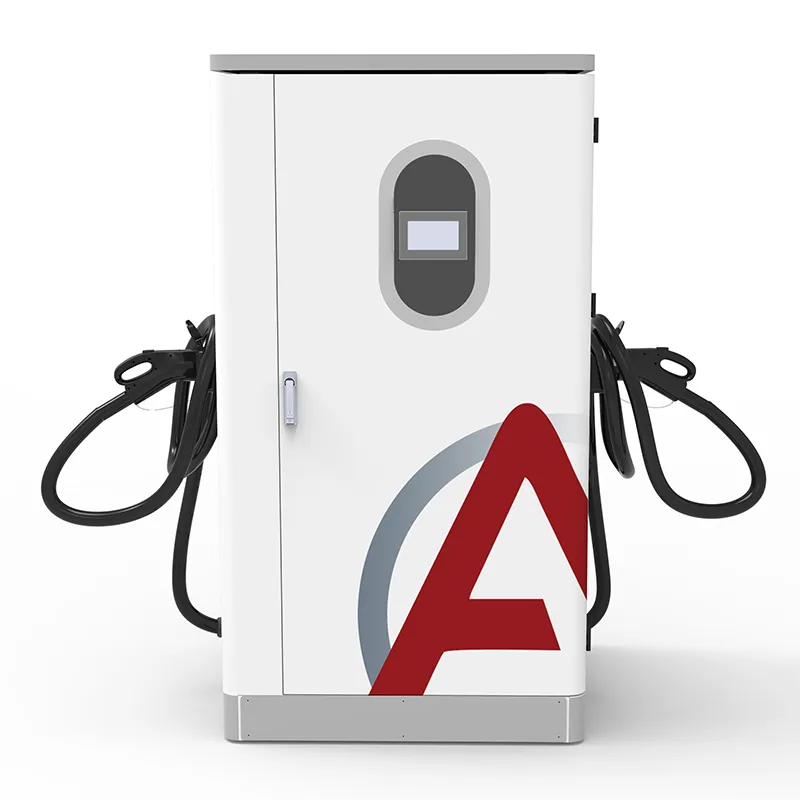

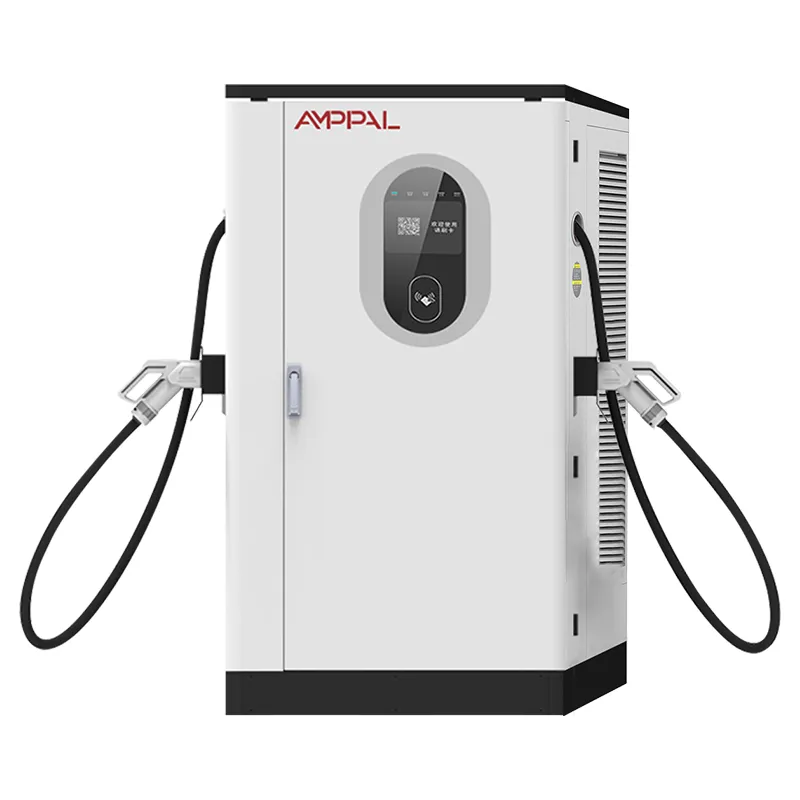

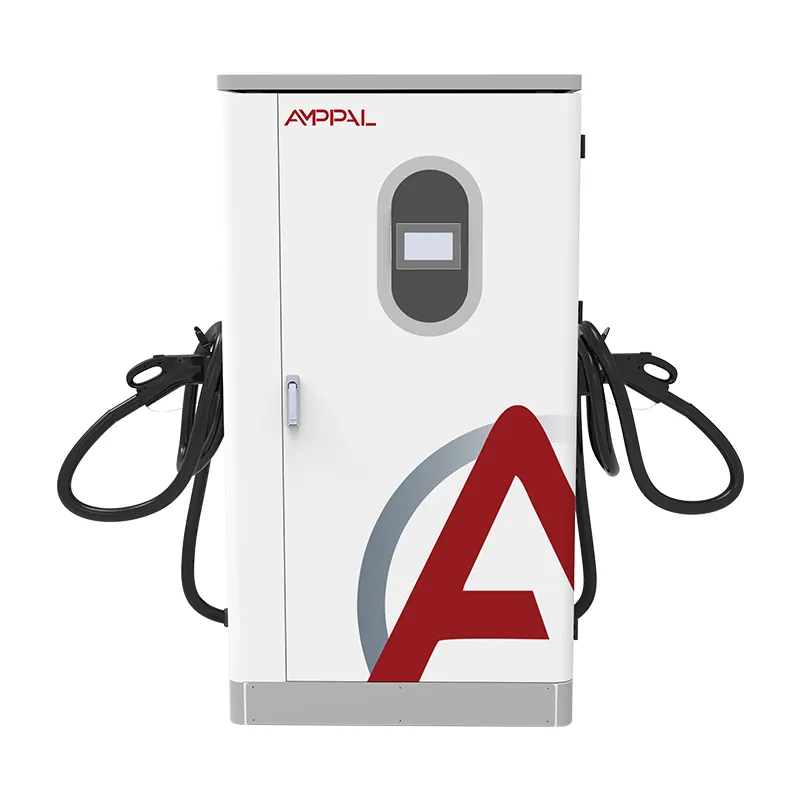

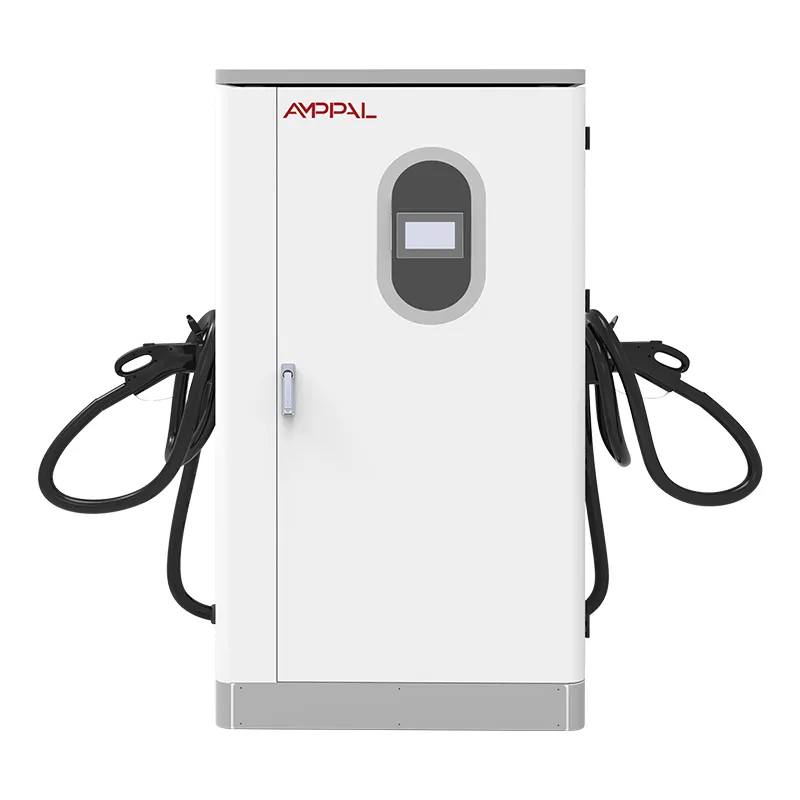

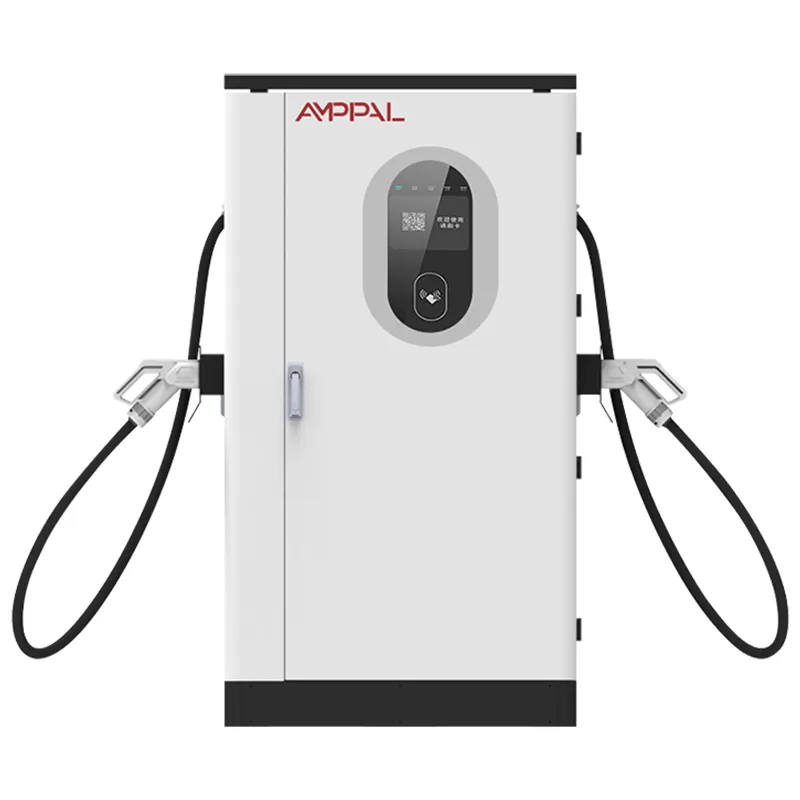

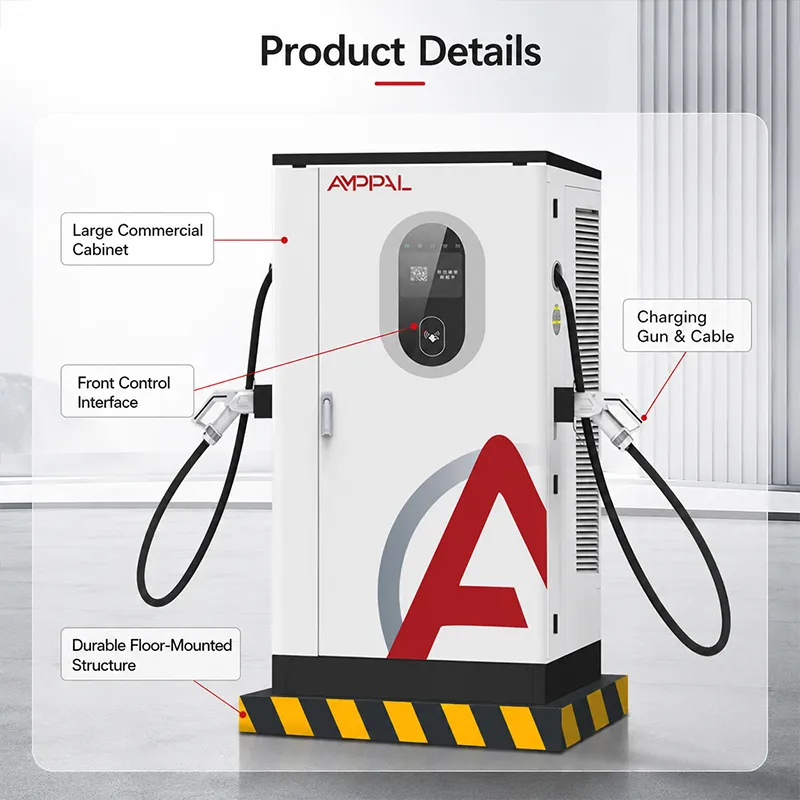

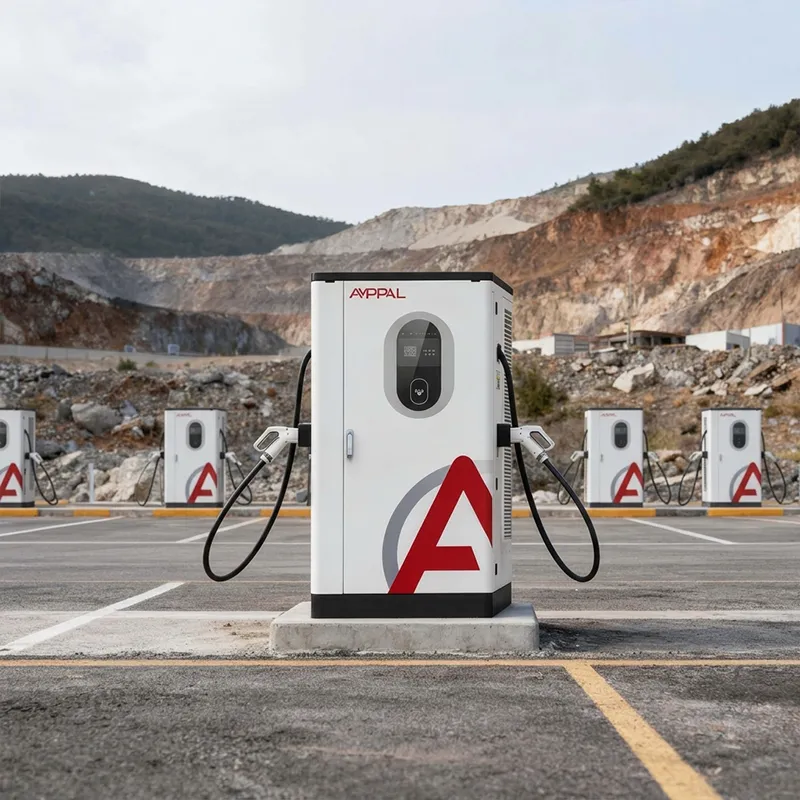

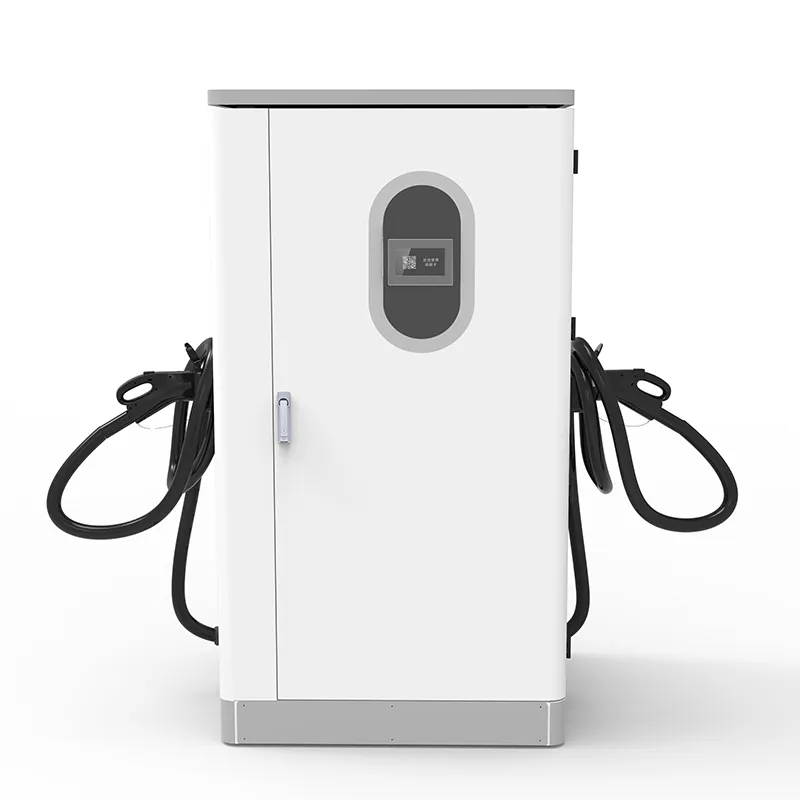

360-kW-Hochleistungs-DC-Ladestation für Elektrofahrzeuge für große Flottendepots

Warum sich ein Ladegerät, das schlechte Netze verträgt, im Ausland besser verkauft

Fragen Sie einen Installateur in Lagos, einen Bauingenieur in Almaty oder einen Hotelbesitzer auf Bali, was DC-Ladegeräte kaputt macht, und Sie erhalten die gleiche Antwort, bevor Sie die Frage beantwortet haben: das Stromnetz. Spannung, die zur Mittagszeit absackt, Frequenz, die schwankt, wenn ein Dieselaggregat den Bus teilt, Stromausfälle ohne Vorwarnung – die meisten Schnellladegeräte, die für ein sauberes europäisches Stromnetz gebaut wurden, klappen innerhalb von sechs Monaten zusammen.

Der AF-DC-360 wurde für diese Bedingungen entwickelt. Seine Eingangsstufe akzeptiert AC380V ±15 % und das volle 45-65-Hz-Band, sodass derselbe Schrank, der in Riad am 50-Hz-Netz betrieben wird, am 60-Hz-Netz in São Paulo und an einem 52-Hz-Aggregat in einem Baucamp läuft – keine Firmware-Änderung, keine regionale Variante.

Fünf technische Entscheidungen, die es netztolerant machen

45-65-Hz-Eingangsband: keine Neukonfiguration, wenn Sie zwischen 50-Hz- und 60-Hz-Bereichen wechseln; Das Frontend verfolgt die ankommende Frequenz.

±15 % Spannungstoleranz: Eine Eingangsspannung von bis zu etwa 323 V und bis zu etwa 437 V hält den DC-Bus dort am Leben, wo ländliche Netze unter Abendlast durchhängen.

Nennleistung im gesamten Band: Viele Ladegeräte mit „großer Reichweite“ drosseln die Leistung außerhalb von genau 50/60 Hz leise; Dieses Gerät behält seine Kurve von 45 Hz bis 65 Hz bei.

IP54-Schrank mit Schutzklasse -25 °C bis +50 °C: An Orten mit schwachen Netzen herrscht normalerweise auch ein raues Klima, und das Gehäuse bewältigt beide Beschwerden gleichzeitig.

OCPP 1.6/2.0 mit separater Fehlerprotokollierung: Eingangsereignisse werden unabhängig von Ladegerätfehlern aufgezeichnet, sodass Ihr Techniker nicht mehr die falsche Seite der Verbindung verantwortlich machen muss.

95 % Spitzenwirkungsgrad: Bei Stromaggregaten, bei denen jede verschwendete Kilowattstunde mehr kostet als Netzstrom, wird die Differenz in der Treibstoffrechnung ausgewiesen.

Technische Spezifikationen

Gitter Dieses Gehäuse verarbeitet: 50 Hz, 60 Hz und alles dazwischen

50-Hz-Netz – Europa, Naher Osten, der größte Teil Asiens und Afrikas: ein standardmäßiger dreiphasiger Anschluss, keine Modifikation.

60-Hz-Netz – Nord- und Südamerika, Teile von Japan und Korea: das gleiche Gerät, die gleiche Firmware, keine Konverterbox.

Inseln und Mikronetze – Karibik, Malediven, Philippinen: Frequenzverschiebungen bei Lastsprüngen, und das 45-65-Hz-Fenster absorbiert sie.

Standorte für Diesel- und Gasaggregate – Baulager, abgelegene Minen, Kraftwerke, die vor dem Netzausbau gebaut wurden: Aggregate halten bei Lastschwankungen 48–55 Hz; Dieser Schrank löst nicht aus.

Regionen mit Spannungseinbrüchen – Afrika südlich der Sahara, Zentralasien, Teile Indonesiens und Vietnams: Die Toleranz von ±15 % führt zu Sitzungen bis zum abendlichen Spitzenwert.

Innerhalb der Konvertierungskette: AC-Eingang, sauberer DC-Ausgang

Dreiphasiger Wechselstrom gelangt in die Eingangsstufe, wo ein Active-Front-End-Gleichrichter ihn in einen stabilen Gleichstrombus umwandelt. Die Steuerplatine vergleicht die Netzfrequenz und -spannung Hunderte Male pro Sekunde mit der Anforderung des Fahrzeugs und passt die DC/DC-Stufe an, sodass das Fahrzeug sauberen, geregelten Gleichstrom erhält, unabhängig davon, was das Netz in dieser Minute tut.

Die Weitfrequenzfähigkeit ist keine Filteroptimierung; Es befindet sich in der Steuerfirmware des Gleichrichters. Bei einer schwankenden Stromaggregatversorgung verliert ein Ladegerät mit fester 50-Hz-Stromversorgung die Synchronisierung und lässt die Leistung sinken. Der AF-DC-360 hält den DC-Bus auf dem Sollwert, da sich das Front-End erneut auf die ankommende Frequenz einstellt – 45 Hz, 60 Hz, 52,4 Hz, egal.

Die Ausgabe folgt dann dem BMS-Handshake: DC 200–1000 V, bis zu 200 A, wobei der 7-Zoll-Touchscreen die Sitzungsdaten lokal anzeigt. Am DC-Bus wird ein Spitzenwirkungsgrad von 95 % gemessen – eine Zahl, die wichtig ist, wenn jede Kilowattstunde bei Diesel mehr kostet als im öffentlichen Stromnetz.

Zertifikate, die Zolltüren öffnen

CE und CB kennzeichnen die Einheit für die EU und den größten Teil Asiens; Die TÜV-Linieninspektion umfasst den Produktionsprozess und nicht nur ein Schaumuster.

Die UL-Zertifizierung unterstützt nordamerikanische Projekte und vereinfacht die Versicherungsanforderungen in mehreren Märkten.

CCC für Inlandsverkäufe in China; Der Exportordner enthält alle drei Deklarationsdokumente.

Der 45-65-Hz-Anspruch wird geprüft, nicht vorausgesetzt: Die Eingangsstufe jeder Einheit wird vor der Freigabe über das gesamte Band mit einer variablen Frequenzversorgung gewobbelt.

Gehäuse und Befestigungselemente überstehen 96-Stunden-Salznebel – relevant für Küstenstandorte in Afrika und der Karibik.

Module mit einer Nenntemperatur von -30 °C bis +55 °C werden auf der Linie zyklisch durchlaufen, was dem Schrank einen echten Spielraum für die Nenntemperatur von -25 °C bis +50 °C in Hochland- und Wüstenmärkten bietet.

Acht Produktionstore zwischen Bauteil und fertigem Ladegerät

Tor 1: Stahlrahmen werden auf den FANUC- und TRUMPF-Linien, die wir mit unseren AC- und DC-Produktreihen teilen, lasergeschnitten und robotergeschweißt.

Tor 2: Gehäuse durchlaufen eine Vorbehandlung und Pulverbeschichtung, bevor elektronische Geräte in ihre Nähe gelangen.

Tor 3: Gleichrichter- und DC/DC-Module werden am DC-Montageband gebaut und aus Gründen der ESD- und Sauberkeitskontrolle von der AC-Produktion getrennt gehalten.

Gate 4: Jedes Modul wird einzeln einem Belastungstest unterzogen – Ausgangsgenauigkeit, Welligkeit, Effizienz bei 20 %, 50 % und 100 %.

Gate 5: Die Bank mit variabler Frequenz durchläuft 45–65 Hz und schrittweise die Eingangsspannung durch das ±15 %-Fenster bei jeder Einheit.

Kaufen Sie für ein schwaches Netz? Überprüfen Sie zuerst diese drei Dinge

Messen Sie vor dem Kauf: Protokollieren Sie die Spannung vor Ort eine Woche lang. Wenn die Spannung am Abend regelmäßig unter 340 V liegt, planen Sie eine kürzere Einspeisestrecke oder einen Transformator-Stufenwechsel ein, da selbst eine Toleranz von ±15 % eine Untergrenze hat.

Zweitens überprüfen Sie das Aggregat. Wenn Sie planen, mit Diesel zu fahren, bemessen Sie den Wert auf das 1,5- bis 2-fache der Stromaufnahme des Ladegeräts. Ein zu kleines Aggregat jagt Frequenz und Spannung zusammen, und keine Eingangsstufe kann eine zusammenbrechende Versorgung reparieren.

Und ganz ehrlich: Wenn Ihr Standort überhaupt keinen realistischen Weg zu einer stabilen dreiphasigen Stromversorgung hat – kein Netz, kein Aggregat, nur einphasig – ist dieses Produkt nichts für Sie. Sie benötigen ein batteriegepuffertes oder Solar-Hybrid-System, und wir sagen es Ihnen, anstatt die Bestellung entgegenzunehmen.

Was Exportkunden bekommen, können lokale Lieferanten nicht mithalten

Mehr als 40 Länder mit Liefergeschichte – Vereinigte Arabische Emirate, Saudi-Arabien, Russland, Kasachstan, Usbekistan, Kroatien, Deutschland, Frankreich, Malaysia, Thailand, Vietnam, Indonesien, Ruanda, Kenia, Südafrika, Mexiko, Brasilien, Chile, Türkei – und diese Liste fließt in jeden Build ein.

Vorlaufzeit von 15–20 Werktagen mit dem Datum in der Bestellung; MOQ ist eine Einheit für Erstvalidierungsaufträge.

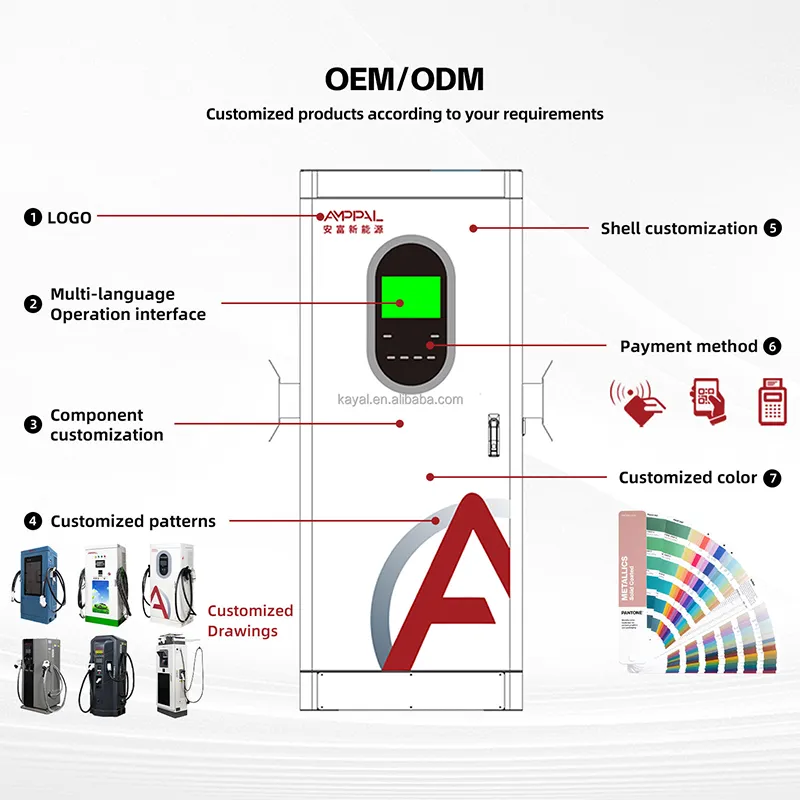

Kabellänge, Steckerstandard, Farbe und Logo werden zum Zeitpunkt der Bestellung individuell angepasst; Die Breitfrequenz-Firmware ist bereits Standard und kein Sonderwunsch.

Im Exportordner versendete Zertifikate – CE, TÜV, UL, CB, CCC – plus vollständige OCPP-Dokumentation für Ihr Software-Team.

Referenzen: das NEOM-Projekt mit 500 flüssigkeitsgekühlten Einheiten, Sime Darby in Malaysia, RHG Enerturk in der Türkei – Standorte, die Ladegeräte an Netzen testen, die nicht verzeihen.

So verpacken und versenden wir in über 40 Länder

Der Schrank verlässt das Werk auf einer Palette mit Gabelstaplerkanälen und wird dann in einer Sperrholzkiste mit Schaumstoffeckenschutz und einer wasserdichten Abdeckung untergebracht. Für Seefracht fügen wir Trockenmittel und eine Feuchtigkeitsanzeigekarte hinzu – ein Monat in einem Container, der den Äquator überquert, ist ein ganz eigenes Klima.

Wir versenden FOB Ningbo oder CIF zu Ihrem Hafen. Das Exportpaket enthält die Handelsrechnung, die Packliste, den Frachtbrief und die CE-/TÜV-Erklärungen, sodass Ihr Zollagent die Unterlagen vorab einreichen kann, während das Schiff noch auf See ist.

Mischbeladungen sind an der Tagesordnung: Ein 20-Fuß-Container nimmt mehrere Schränke sowie Ersatzmodule und Kabel auf. Wir stimmen den Palettenplan mit Ihrem Spediteur ab, damit nichts auf der Laderampe auf Papierkram wartet.

Außendienst, wenn Sie 14 Flugstunden entfernt sind

Zweijährige Amtszeit. Bei schlechter Netzqualität übernimmt der Front-End-Gleichrichter die Verantwortung; Unsere Garantie deckt dies ohne Streit über die Lieferbedingungen ab.

Ersatzmodule und Platinen vorrätig und innerhalb von 3–5 Werktagen versandt; Ein vor Ort aufbewahrtes Ersatz-Gleichrichtermodul verhindert Ausfallzeiten während einer Schicht.

Fehlerfernauslesung über OCPP: Unsere Techniker ziehen das Protokoll, trennen Eingangsereignisse von Ladegerätfehlern und leiten Ihren Techniker per Videoanruf an.

Ein Inbetriebnahmeleitfaden für örtliche Elektriker – wir haben erfahren, dass die Annahme eines geschulten Installateurs in Märkten scheitert, in denen dies das erste Gleichstromladegerät am Netz ist.

Jährliche Überprüfung für größere Standorte: Frequenzschwellenwerte, Derating-Kurven und OCPP-Endpunkte werden aus der Ferne überprüft und aktualisiert.

Fünf Betriebsgewohnheiten, die Ladegeräte in schwachen Netzen töten

Falsch: Den Feeder mit einem großen Motor teilen, der hart anspringt, und bei jedem Start einen Spannungsabfall beobachten. Rechts: Geben Sie dem Ladegerät eine eigene Zuführung oder einen Sanftanlauf-Begleiter; Die Eingabetoleranz übersteht Einbrüche und keinen kontinuierlichen Missbrauch.

Falsch: Ein Dieselaggregat bei Mindestlast betreiben, „um Kraftstoff zu sparen“ und eine stabile Frequenz erwarten. Rechts: Stromerzeuger richtig beladen oder Batteriepufferung hinzufügen; Eine Frequenz unter 45 Hz liegt außerhalb der Toleranz.

Falsch: Stellen Sie den Schrank in einen Stahlschuppen ohne Luftzirkulation und geben Sie dem Gitter die Schuld, wenn die Leistungsreduzierung mittags eintritt. Rechts: Befolgen Sie die Belüftungsanordnung. Bei einem Wirkungsgrad von 95 % werden immer noch 5 % als Wärme abgegeben.

Falsch: Angenommen, 50 Hz und 60 Hz benötigen unterschiedliche Produkte. Richtig: Bestellen Sie eine Teilenummer – die Firmware verfolgt automatisch 45–65 Hz – aber teilen Sie uns Ihre Region mit, damit der Werksprüfstand bei dieser Frequenz testet.

Falsch: Stoppen des Eingangsspannungsprotokolls nach der Installation. Rechts: Weiter protokollieren; Wenn das Netz im Laufe der Zeit stärker abweicht – eine neue Fabrik vorgelagert, ein alternder Transformator –, informiert Sie das Protokoll, bevor das Ladegerät dies tut.

Stimmen aus drei Märkten mit herausfordernder Kraft

Hotel- und Einkaufszentrumbesitzer in Bali, Indonesien: „Unser Inselnetz bricht jeden Abend ab, wenn sich die Last der Klimaanlage einschaltet. Der 360 hat Sitzungen durchlaufen, die das alte Ladegerät abgebrochen hätte. Das OCPP-Dashboard ist nur auf Englisch – unsere Mitarbeiter haben es gelernt, aber ein Bahasa-Führer hätte eine Woche gespart.“

Betreiber einer Autobahnstation in Kasachstan: „Wir betreiben Stromnetz mit Diesel-Backup. Wenn das Aggregat übernimmt, liegt die Frequenz bei etwa 52 Hz und löste früher unsere vorherigen Einheiten aus. Dieser Schrank hat nicht einmal geblinzelt. Das Ärgerliche: Bildschirmblendung im Sommer; wir haben eine einfache Haube eingebaut.“

Logistikunternehmen in Kenia: „Das Stromnetz von Nairobi ist nutzbar, aber um 18 Uhr sackt es stark ab. Wir kauften zwei Geräte, nachdem wir eines drei Monate lang getestet hatten. Der einzige Fehler war ein Lüftergeräusch in Woche 30; das Ersatzgerät wurde innerhalb von fünf Arbeitstagen geliefert.“

Fragen zu Netz und Kompatibilität, die uns Käufer stellen

F: Funktioniert das gleiche Gehäuse in 50-Hz- und 60-Hz-Netzen?

A: Ja. Die Eingangsstufe deckt 45–65 Hz ab und die Werksbank durchläuft vor dem Versand das gesamte Band.

F: Wie schlimm kann die Spannung werden?

A: AC380V ±15 %, also etwa 323 V bis 437 V an den Eingangsklemmen; Darunter schützt sich das Gehäuse selbst, anstatt sich selbst zu beschädigen.

F: Kann es mit einem Dieselgenerator betrieben werden?

A: Ja, wenn das Aggregat auf das 1,5- bis 2-fache der Stromaufnahme des Ladegeräts ausgelegt ist und die Frequenz unter Last zwischen 45 und 65 Hz hält.

F: Wie groß ist der Ausgabebereich?

A: DC200–1000 V bei 0–200 A, 95 % Spitzenwirkungsgrad; Es bedient sowohl 400-V- als auch 800-V-Fahrzeuge.

F: Welche Anschlüsse sind verfügbar?

A: CCS1, CCS2, GB/T, CHAdeMO und NACS – geben Sie bei der Bestellung Ihren Mix an; Die Kabellänge ist ein Einzelposten.

F: Welche Zertifizierung wird mit Exporteinheiten geliefert?

A: CE-, TÜV-, UL-, CB- und CCC-Dokumentation wird im Exportordner geliefert.

F: Wie hoch sind die Vorlaufzeit und die Mindestbestellmenge?

A: 15–20 Werktage, Mindestbestellmenge eine Einheit.

F: Führt eine schlechte Netzqualität zum Erlöschen der Garantie?

A: Nein. Zwei Jahre Standard, einschließlich der Eingangsphase; Wir protokollieren Eingabeereignisse, damit die Diagnose ehrlich bleibt.
