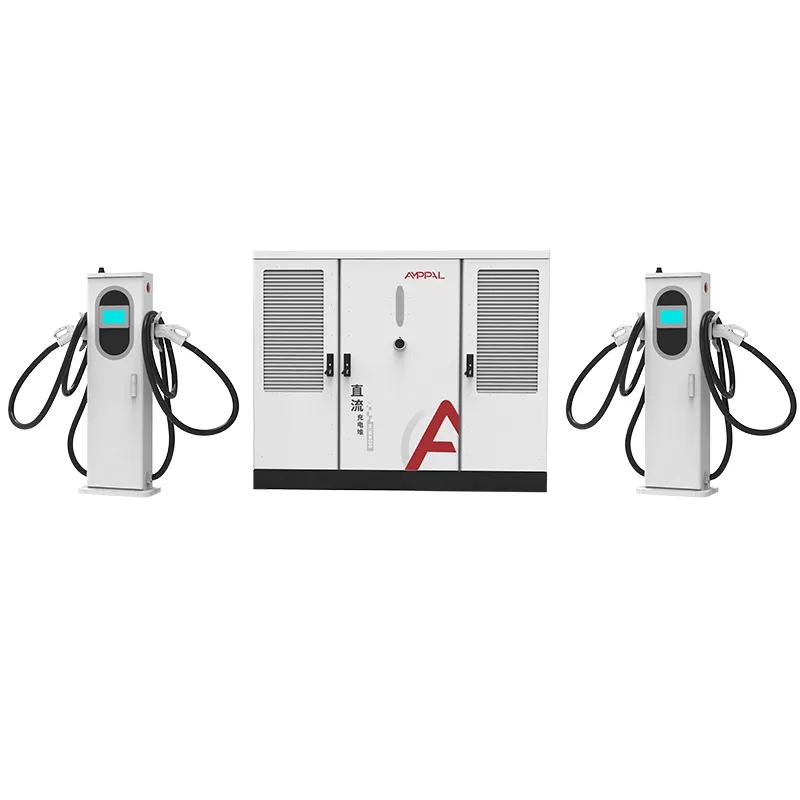

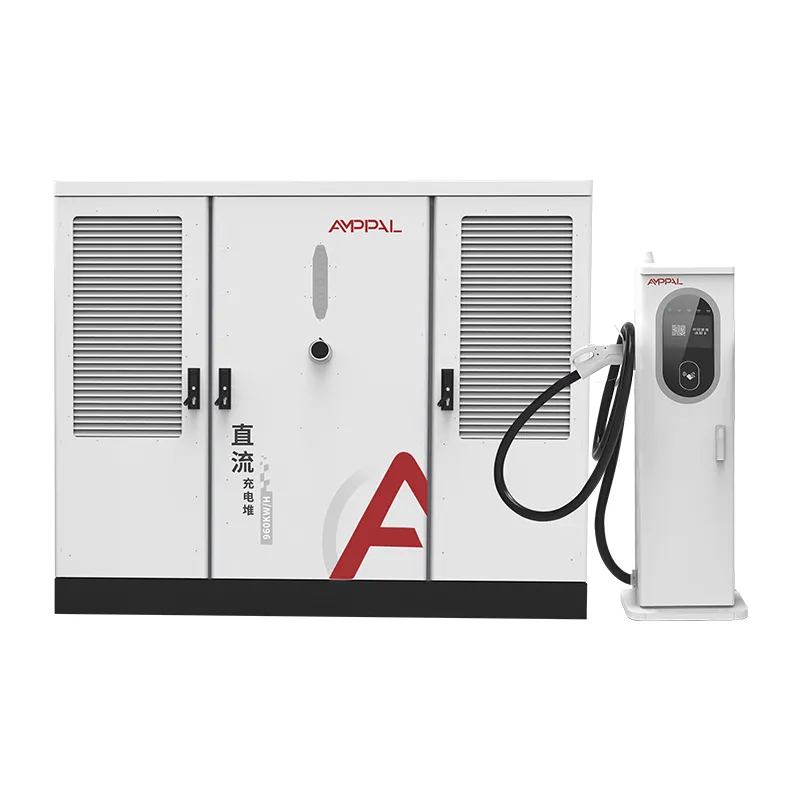

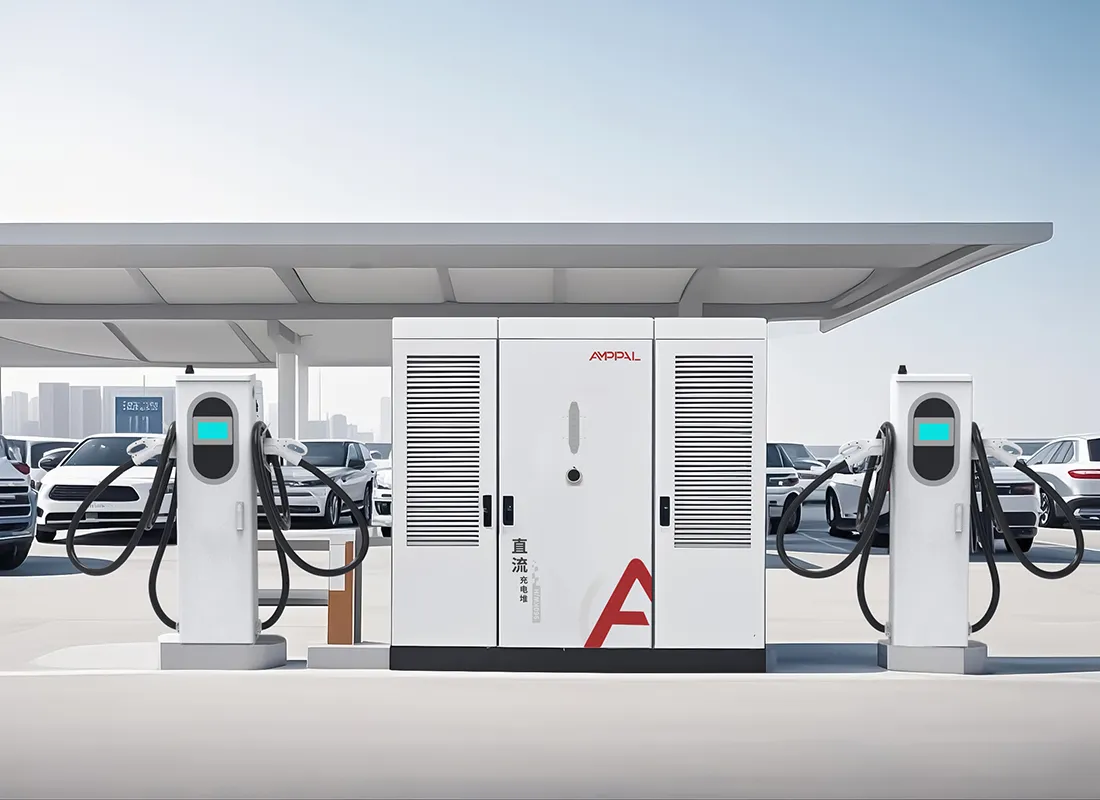

800-kW-Hochleistungs-Split-DC-Ladesystem für Elektrofahrzeuge für kommerzielle Ladestationen

Was die UL-Zertifikate tatsächlich abdecken

Nordamerika akzeptiert kein CE-Zeichen als Beweis dafür, dass ein Ladegerät sicher installiert werden kann. Es akzeptiert eine Auflistung, und für Gleichstrom-Schnellladegeräte ist diese Auflistung UL.

Dieses 800-kW-Split-System entspricht UL 2202-2022, dem Standard für die Ausrüstung von Ladesystemen für Elektrofahrzeuge, und UL 2231-2, dem Standard für das Personenschutzsystem, das den Bediener vor Stromschlägen schützt. Beide sind auf dem Typenschild aufgedruckt und überdauern die Inspektion durch die zuständige Behörde.

Auf dieser Seite werden die beiden Standards, das nordamerikanische 480-V-Eingangsdesign und die Konformitätspunkte erläutert, die verhindern, dass Projekte überarbeitet werden müssen.

Wir sollten klarstellen, was diese Seite nicht ist: Es handelt sich nicht um eine Rechtsberatung, und die örtlichen Vorschriften variieren je nach Bundesstaat und Landkreis. Es handelt sich um ein praktisches Bild davon, wie ein gelistetes 800-kW-System die Hürden überwindet, die wir am häufigsten bei Projekten in den USA und Kanada sehen.

Nordamerikanischer Marktzugang: UL vs. CE

Der Unterschied zwischen einer CE-Kennzeichnung und einer UL-Listung ist kein Papierkram. Es geht darum, ob die Ausrüstung legal installiert und versichert werden kann.

CE ist eine Selbsterklärung des Herstellers; UL ist ein Drittanbieter, der durch Werksinspektionen und Folgeaudits abgesichert ist.

Die meisten US-Gerichtsbarkeiten, Versorgungsunternehmen und Versicherer verlangen eine Liste national anerkannter Prüflabore, die CE allein nicht bereitstellt.

UL 2202-2022 deckt die Ladesystemausrüstung als Ganzes ab: Gehäuse, Verkabelung, Eingangskreise und Ausgangskreise.

UL 2231-2 deckt das Personenschutzsystem, die Sicherheitsverriegelungskette zwischen dem Stecker und dem DC-Ausgang ab.

Mit beiden Auflistungen ist das 800-kW-System in den meisten Bundesstaaten ohne eine individuelle technische Bewertung für die Genehmigung bereit.

Für Kanada kann die gleiche Ausrüstung mit CSA-Gegenstücken verglichen werden; Unsere UL-Dateien unterstützen diesen Weg.

Technische Spezifikationen

Standorte in den USA und Kanada für 800 kW gebaut

Zwischenstaatliche Korridorstationen, bei denen bereits ein 480-V-Drehstromnetz vorhanden ist und die vertraglich vereinbarte Leistung 800 kW beträgt.

Autohöfe und Rastplätze, die auf NEVI oder staatlich finanzierte Programme bieten, die gelistete Ausrüstung erfordern.

Unternehmens- und Flottenwerften ersetzen die Dieselinfrastruktur durch Hochleistungs-Gleichstromladung.

Einkaufs- und Unterhaltungsmöglichkeiten mit großen Parkplätzen und einem einzigen eigenen Transformator.

Pilotprojekte von Versorgungsunternehmen, die das Hochleistungsladen im Verteilungsnetz demonstrieren.

Flughafen- und Transitparkplätze, bei denen ein einziger 480-V-Dienst mehrere Ladezonen versorgt.

Vom 480-V-Serviceeingang zum CCS1-Ausgang

Der Schrank ist nach dem nordamerikanischen Handelsstandard konzipiert: AC480V ±10 % bei 50/60 Hz Dreiphaseneingang. Zwischen einer Standard-480-V-Versorgung und dem Schrank ist kein Aufwärtstransformator erforderlich. Die Gleichrichterstufe wandelt direkt in einen 300-1000-VDC-Bus um.

Durch die Leistungsfaktorkorrektur bleibt der Eingang bei ≥0,99, was die Bedarfsmessung sauber hält und Strafgebühren bei kommerziellen Tarifen vermeidet, die Blindleistung abrechnen.

Der 800-kW-Pool versorgt 2 bis 16 Terminals. Jedes Terminal verhandelt seinen Strom mit dem Controller, sodass ein flüssigkeitsgekühlter Stall mit 600 A und ein luftgekühlter Stall mit 250 A nebeneinander im selben Schrank vorhanden sind und die Ausgangsanschlüsse dem Markt folgen: CCS1 für Nordamerika, mit NACS verfügbar.

Erdschluss- und Personenschutz werden im Schrank gemäß UL 2231-2 gehandhabt, und die Station ist für Lastmanagement und Fernsteuerung mit OCPP 1.6- oder 2.0-Backends verbunden.

Die Wärme wird durch das eigene Kühlsystem des Gehäuses verwaltet, sodass die Geräuschbewertung von ≤65 dB auch bei voller Leistung erhalten bleibt. Dies ist bei Gewerbegrundstücken von Bedeutung, bei denen die Grundstücksgrenze eines Nachbarn nahe an der Gerätefläche liegt.

UL-Kennzeichnung, NEC 625 und AHJ-Zulassung

Mit der Genehmigung amortisiert sich die gelistete Ausrüstung. Zum Zeitpunkt der Inspektion sind drei Dokumente von Bedeutung, und wir stellen sie alle zur Verfügung.

Das UL-Zeichen auf dem Typenschild, abgeglichen mit der Modellnummer in unserer Auflistungsdatei, ist das, was der Prüfer fotografiert.

Artikel 625 des NEC deckt die Installation von Ladegeräten für Elektrofahrzeuge ab; Unser Installationshandbuch ordnet den Schrank seinen Einspeise-, Überstrom- und Trennmittelanforderungen zu.

NFPA 70 ist der Kodex selbst, und Artikel 625 ist darin enthalten; Die AHJ-Überprüfung konzentriert sich auf Erdung, Verbindung und die sichtbare Trennung.

Wir stellen die UL-Prüfberichte und das Konformitätszertifikat für die einzelnen ausgelieferten Serienbereiche zur Verfügung.

Die eingangsseitige Dokumentation umfasst den 480-V-Schaltplan und Drehmomentpläne für den Serviceanschluss.

Bei geförderten Projekten entspricht unsere UL-Dokumentation den Ausrüstungslisten, die NEVI und staatliche Programme von Bietern verlangen.

Produktionsprozess für UL-gelistete Einheiten

Schritt 1: Gehäuse werden aus Stahlspulen gestanzt und lasergeschnitten und dann auf FANUC-Linien robotergeschweißt.

Schritt 2. Abkantpressen von TRUMPF formen die Platten; Anschließend erfolgt die Pulverbeschichtung und Aushärtung.

Schritt 3: Die AC-Verteilung wird auf der AC-Leitung mit UL-anerkannten Komponenten und drehmomentgesteuerten Anschlüssen verkabelt.

Schritt 4. Gleichrichtermodule und die Personenschutzplatine werden auf der Gleichstromleitung montiert.

Schritt 5: Jeder Schrank wird auf 800 kW belastet, wobei Leistungsfaktor, Welligkeit und Schutzprüfungen aufgezeichnet werden.

Schritt 6. Das Gerät wird 48 Stunden lang eingebrannt; Protokolle sind an die Seriennummer gebunden.

Schritt 7: UL-Folgekontrollproben werden gemäß dem Listungsprogramm aus der Produktion entnommen.

Schritt 8. Endkontrolle und Verpacken; Bis 2024 lieferte das Werk insgesamt über eine Million Einheiten aus.

Ist dieses Ladegerät das Richtige für Ihren Projektzeitplan?

Wählen Sie das UL-gelistete 800-kW-System, wenn Ihr Projekt in den Vereinigten Staaten oder Kanada stattfindet, wenn ein Geldgeber oder Versorgungsunternehmen gelistete Geräte benötigt oder wenn Ihr AHJ keine ausschließlich CE-Hardware akzeptiert. Es ist auch die richtige Entscheidung, wenn Sie ein Modell suchen, das den Ausbau von 2 bis 16 Geschützen abdeckt.

Wählen Sie es nicht für eine einzelne 2-Waffen-Einzelhandelsecke in einem Markt ohne UL-Durchsetzung; Die Auflistung ist mit Kosten verbunden, und ein reines CE-Gerät wird die Aufgabe dort erledigen.

Überprüfen Sie vor der Bestellung Ihre Versorgungskapazität: Der Schrank benötigt tatsächlich 800 kW bei 480-V-Versorgung sowie Platz für Einschaltstrom und Messung. Wir senden Ihnen mit dem Angebot eine Checkliste mit Standortdaten zu, die von unseren Ingenieuren geprüft wird, bevor Sie sich verpflichten.

Auch die Vorlaufzeiten unterscheiden sich von reinen CE-Märkten: UL-gelistete Produktionsläufe folgen demselben Zeitplan von 15 bis 20 Arbeitstagen, aber einige US-Projekte benötigen die Zulassungsdokumente frühzeitig für Förderanträge. Fordern Sie das Dokumentationspaket an, wenn Sie einen Preis anfordern, und nicht erst, nachdem Sie den Zuschlag erhalten haben.

Und wenn Ihr Projekt rein spekulativ ist und noch keinen Standort, keine Versorgungsvereinbarung und keinen Genehmigungsweg hat, warten Sie mit der Bestellung. Die Ausrüstung hält; der Parkplatz vielleicht nicht.

Warum AMPPAL für UL-gelistete Ladegeräte

UL 2202-2022 und UL 2231-2 sind gelistet, wobei bereits werkseitige Folgeaudits durchgeführt wurden.

15-20 Werktage Lieferung nach Zeichnungsfreigabe; MOQ aus einem Container.

OEM/ODM: Nordamerikanisches Branding, NACS- oder CCS1-Steckersätze und kundenspezifische Kabellängen.

Dokumentationspaket für Makler und AHJs: UL-Berichte, Ursprungszeugnisse und Schaltpläne.

Ein 2014 gegründeter Hersteller mit Hauptsitz in Yueqing, der in über 40 Länder exportiert, darunter die USA und Kanada.

Palettieren, Heben und Ausliefern

Der Schrank wird in einer Stahlrahmenkiste mit den Maßen ca. 2300 x 1900 x 1150 mm und vier Hebepunkten geliefert; Die Klemmen sind auf Paletten mit aufgewickelten Kabeln und geschützten Anschlüssen untergebracht. In den Schrank passen ein 40-Fuß-High-Cube-Container und bis zu acht Terminals.

Die Lieferbedingungen sind FOB Ningbo oder CIF an einen US-amerikanischen oder kanadischen Hafen. Dokumente, Rechnung, Packliste, Frachtbrief, UL-Prüfberichte und Ursprungszeugnis werden innerhalb von 3 Werktagen nach der Verladung ausgestellt.

Die Kiste enthält einen Aufbauplan für den 2200 mm hohen Schrank und unser Inbetriebnahmeleitfaden behandelt die Gabelstapler- und Kranoptionen für den Standort.

Servicenetzwerk und Garantiebedingungen

Die zweijährige Standardgarantie gilt für den Schrank, die Klemmen, die Leistungsmodule und den Schutzcontroller.

Schiffsübergreifender Austausch bei Garantieausfällen; Ersatzversand innerhalb von 5 Werktagen ab unserem Lager.

Remote-OCPP-Diagnose und Firmware-Updates werden von unseren Ingenieuren über Zeitzonen hinweg durchgeführt.

Ersatzteilkits für nordamerikanische Kunden: Sicherungen, Anschlüsse und Steuerplatinen im Regal.

Zu den jährlichen Wartungsempfehlungen gehören erneute Drehmomentprüfungen nach dem ersten Jahr und eine Verschleißprüfung der Steckverbinder alle sechs Monate.

Nutzungshinweise für nordamerikanische Installationen

Falsch: Stromversorgung des Schranks über eine 208-V-Versorgung. Rechts: AC480V ±10 % dreiphasig bereitstellen, wie in der UL-Zulassung vorausgesetzt.

Falsch: Das Trennmittel nicht in Sichtweite des Geräts weglassen. Rechts: Installieren Sie den Trennschalter gemäß NEC 625 und unserem Schaltplan.

Falsch: Erdung allein über die Leitung. Rechts: Verlegen Sie einen speziellen Geräteerdungsleiter gemäß der Installationsanleitung.

Falsch: Angenommen, die UL-Listung deckt ein nicht gelistetes Terminal eines Drittanbieters ab. Rechts: Verwenden Sie die mit dem aufgeführten System gelieferten Terminals.

Falsch: Überspringen Sie die AHJ-Komplettlösung, bevor Sie Energie tanken. Rechts: Laden Sie den Prüfer mit der UL-Akte und den Testberichten in der Hand ein.

Bediener-Feedback zu UL-gelisteten Installationen

Ein Ladenetzwerk in Kalifornien, USA, hat zwei 800-kW-Schränke an einem Flurstandort in Betrieb genommen und die Inspektion beim ersten Besuch bestanden. Die einzige Beschwerde des Projektmanagers: Die Kiste kam zwei Tage später als im Speditionsangebot an, was die Inbetriebnahme auf ein Wochenende verschob.

Ein Energieversorger in Ontario, Kanada, nutzte die 480-V-Schaltpläne, um vorab ein Angebot für die Elektroarbeiten zu machen. Sein Feedback war, dass ihm der Drehmomentplan eine Nacharbeit ersparte, obwohl er sich für sein Stalllayout gewünscht hätte, dass das Anschlusskabel 0,5 m länger wäre.

Ein Flottenbetreiber in Ohio, USA, betreibt für seinen Lkw-Hof 10 Geschütze pro Schrank. Nach neun Monaten musste die Steckerverriegelung eines Terminals ausgetauscht werden; Der schiffsübergreifende Ersatz kam innerhalb von vier Tagen an, und der Rest der Station hörte nie auf zu laden.

FAQ: Zertifizierung und Installation

F: Ist der 800-kW-Schrank UL-gelistet oder wurde er gerade erst getestet?

A: Gelistet nach UL 2202-2022 und UL 2231-2, mit laufenden Folgeaudits im Werk.

F: Warum funktioniert CE in den Vereinigten Staaten nicht?

A: Für Genehmigungen und Versicherungen in den USA ist im Allgemeinen die Auflistung eines landesweit anerkannten Prüflabors erforderlich. CE ist eine Selbsterklärung des Herstellers.

F: Welche Eingangsspannung benötigt das System?

A: AC480V ±10 % bei 50/60 Hz, der kommerzielle Standarddienst in Nordamerika.

F: Erfordert NEC 625 etwas Besonderes am Standort?

A: Richtige Abzweigdimensionierung, Überstromschutz und eine Trenneinrichtung in Sichtweite; Unser Handbuch bildet jede Anforderung ab.

F: Können die Terminals CCS1 und NACS im selben Schrank sein?

A: Ja, Steckverbindersätze werden zum Zeitpunkt der Bestellung pro Terminal zugewiesen.

F: Ist vor dem Schrank ein Transformator erforderlich?

A: Nur wenn es sich bei Ihrem Dienst um Mittelspannung handelt; Von einer 480-V-Versorgung wird der Schrank direkt angeschlossen.

F: Wie viele Pistolen kann das 800-kW-System betreiben?

A: Von 2 bis 16, eine Mischung aus luftgekühlten 250-A- und flüssigkeitsgekühlten 600-A-Anschlüssen.

F: Welche Dokumente benötigen mein Makler und AHJ?

A: UL-Testberichte, Ursprungszeugnis, Packliste und Schaltplan, alles im Lieferumfang enthalten.
