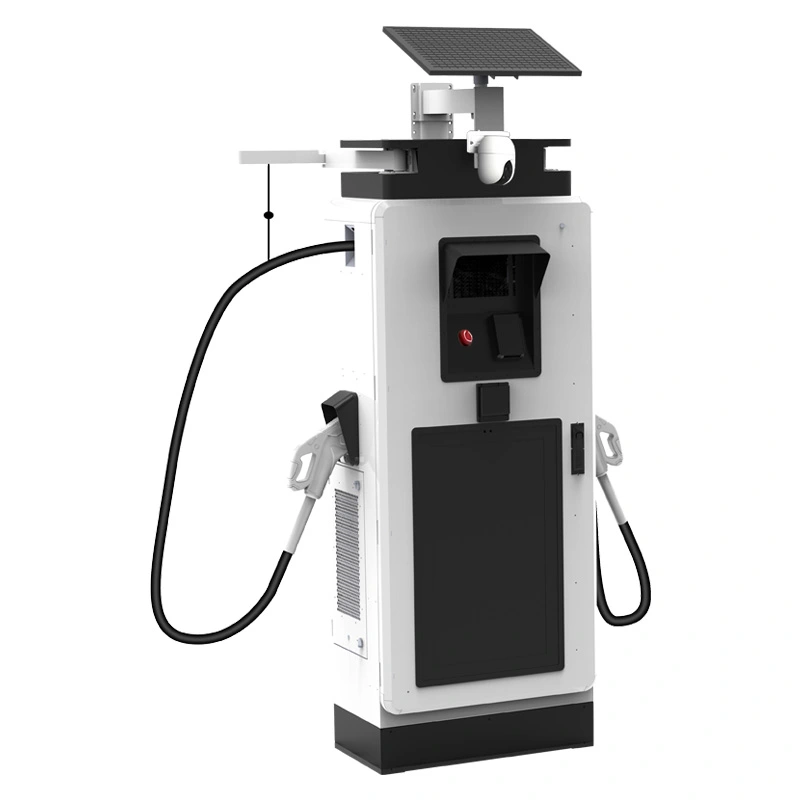

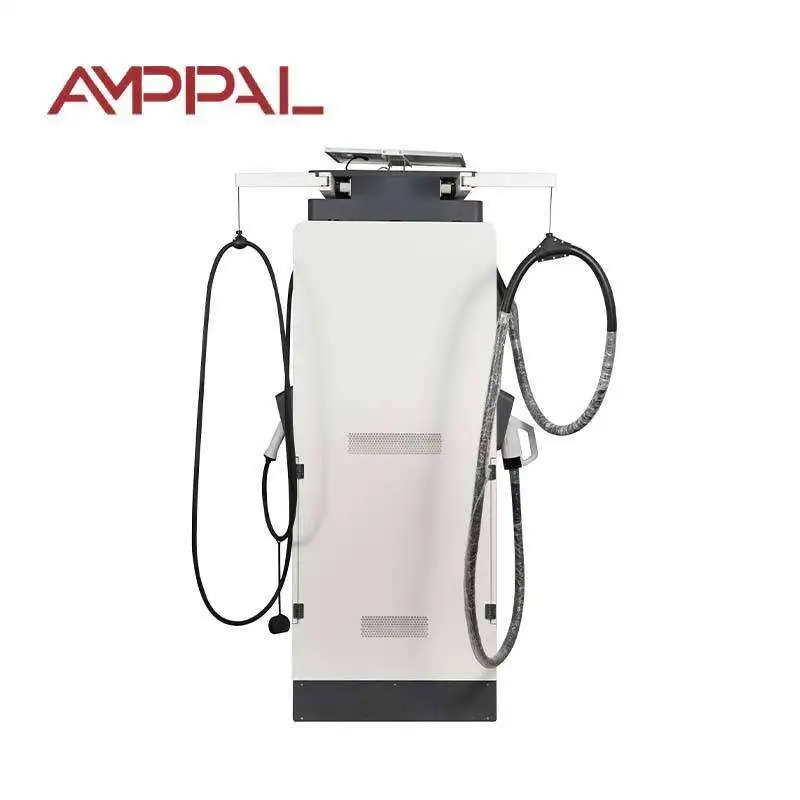

Kommerzielles 120-kW-Gleichstrom-Ladegerät für Elektrofahrzeuge mit Digitalanzeige für öffentliche Stationen

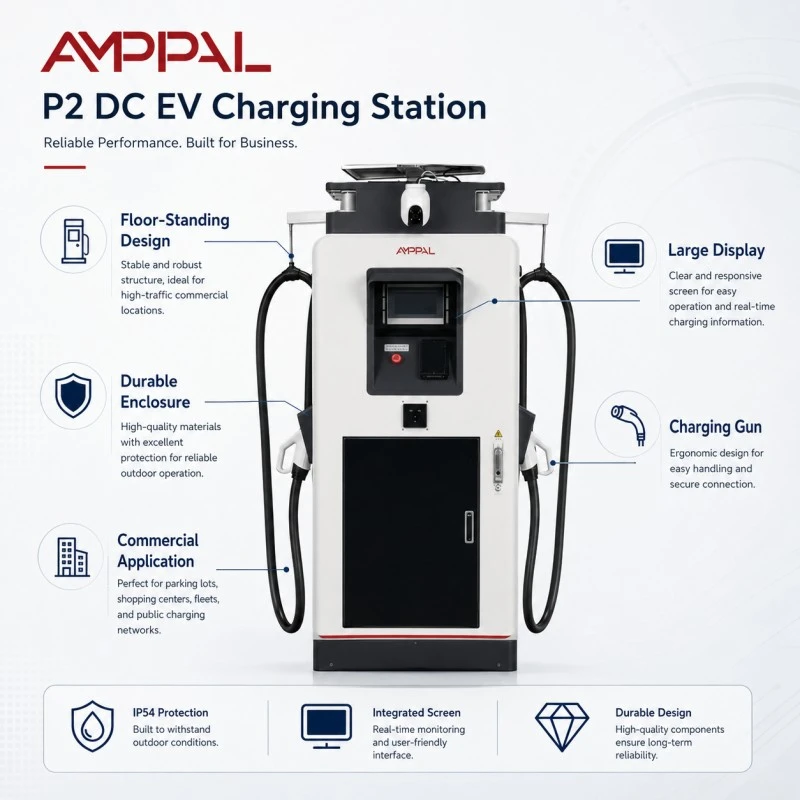

Gebaut für das 480-V-Panel: ein 120-kW-Ladegerät für nordamerikanische Gewerbestandorte

Nordamerikanische Gewerbegebäude sind für 480 V dreiphasig verkabelt, und ein Ladegerät, das diese Tatsache ignoriert, verursacht Transformatorkosten, die niemand einkalkulieren kann. Der AF-DC-120-Y-B-M-4-H nimmt 480 V ±10 % Wechselstrom bei 45–65 Hz direkt auf, sodass die meisten Einzelhandels-, Industrie- und Mischnutzungsstandorte in den USA und Kanada ihn über das vorhandene Panel einspeisen können, ohne einen Abwärtstransformator hinzuzufügen.

Außerdem wird der Lärm auf 60 dB begrenzt – etwa 5 dB unter typischen DC-Schränken –, was an Grundstücksgrenzen, an Wohnungen angrenzenden Grundstücken und in Gewerbegebieten, in denen die ganze Nacht über Betrieb ist, von Bedeutung ist. Das 32-Zoll-Display mit 1920 x 1080 Pixeln auf dem Armaturenbrett verarbeitet Ihre Medien- oder Markeninhalte, aber die elektrische Geschichte ist es, die dieses Modell von anderen unterscheidet.

Der Spitzenwirkungsgrad liegt bei 95 %, das Gehäuse ist IP54 und der CCS1-Ausgang deckt 0–250 A ab. Es handelt sich um eine 120-kW-Maschine, zu der man am Serviceeingang leicht „Ja“ sagen kann, und das Display amortisiert mit der Zeit einen Teil der Installation.

Warum ein 480-V-Eingang und eine 60-dB-Decke an der Grundstücksgrenze wichtig sind

Kein Abwärtstransformator: Der 480-V-Betrieb speist das Gerät direkt und spart so Kosten, Platzbedarf und die Verluste einer zusätzlichen Umwandlungsstufe.

Der 45-65-Hz-Breitfrequenzeingang toleriert schwächere Versorgungsnetze und Generatorleistung während der Bauphasen, was an Standorten mit instabiler Versorgung ein echter Vorteil ist.

Eine Obergrenze von 60 dB – etwa der Pegel eines normalen Gesprächs – sorgt dafür, dass sich Nachbarn und Nachtschichtpersonal wohl fühlen.

Die Lüftergeschwindigkeit folgt der Last und der Temperatur, statt mit voller Leistung über das Plug-in zu laufen, wodurch sowohl Lärm als auch Energieverschwendung über einen 24-Stunden-Zyklus reduziert werden.

Die thermische Leistungsreduzierung schützt die Elektronik bei einer Hitze von 50 °C, während die Nennleistung von 120 kW unter normalen Bedingungen zuverlässig erhalten bleibt.

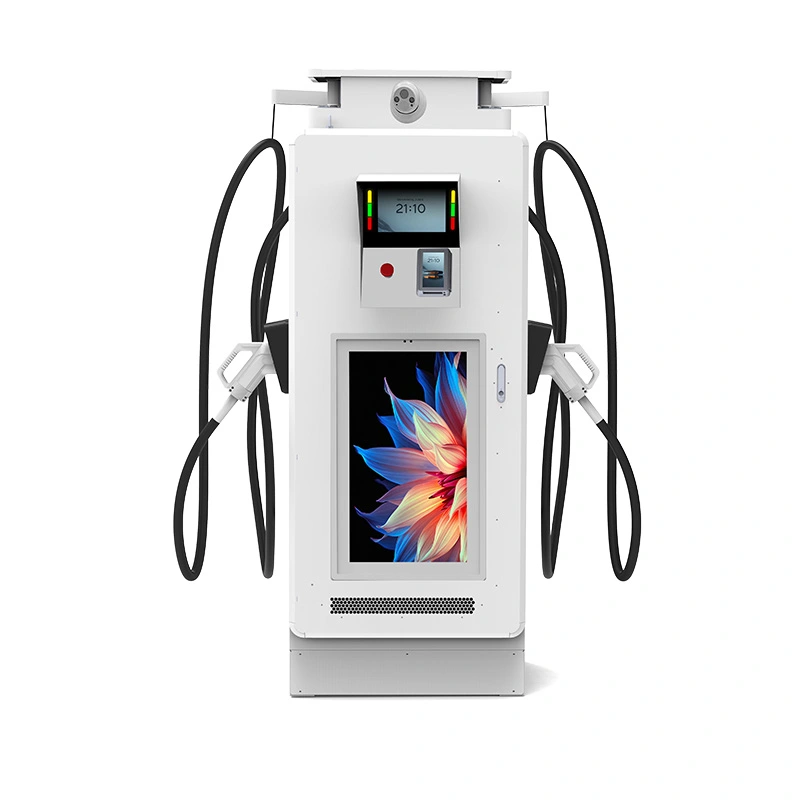

Das 32-Zoll-Display erledigt seine Medienaufgabe – Werbung, Senderinformationen oder Ihre Markenschleife – weiterhin über dasselbe Remote-Content-Portal.

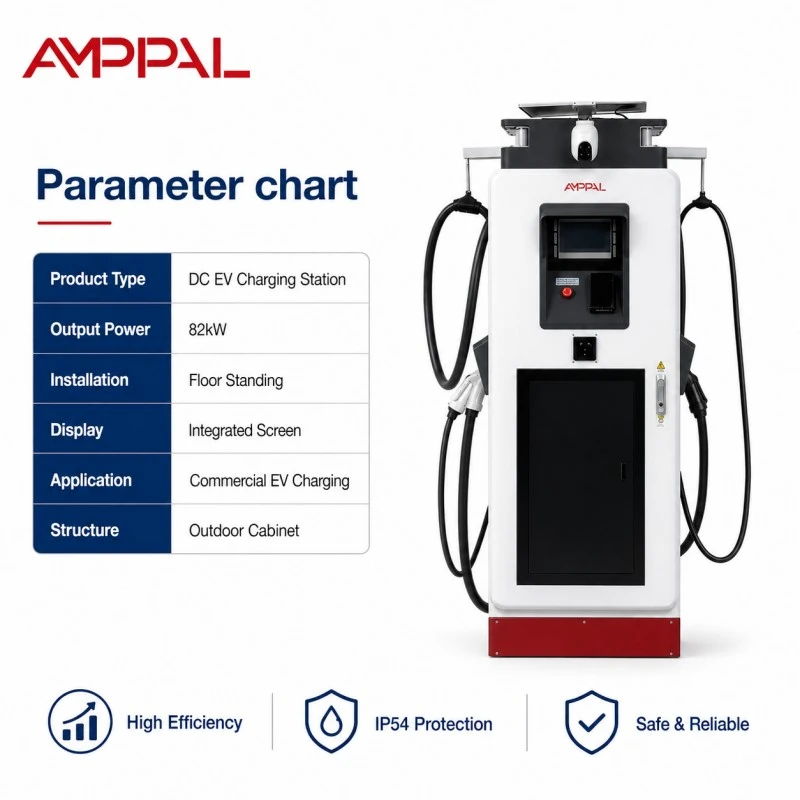

Technische Spezifikationen

Werksspezifikation des AF-DC-120-Y-B-M-4-H genau wie ausgeliefert.

Standorte, die sowohl gute Sicht als auch ruhige Nächte benötigen

Gemischt genutzte Siedlungen: Einzelhandel auf Straßenniveau mit darüber liegenden Wohnungen – das Ladegerät läuft die ganze Nacht, ohne Lärmbeschwerden auszulösen.

US-amerikanische und kanadische Einzelhandelsketten: 480-V-Panels sind bereits vor Ort, daher fällt das Gerät in den bestehenden Service ein.

Büro- und Hotelparkhäuser: 20–40-minütige Sitzungen bei 120 kW-Wechselständen während des Arbeitstages.

Städtische Grundstücke in der Nähe von Wohnblöcken: Der gedimmte Bildschirm und die 60-dB-Decke sorgen dafür, dass das Gelände auch bei Nachtsitzungen nachbarschaftsfreundlich bleibt.

Flottendepots mit industrieller 480-V-Versorgung: Ein Panel versorgt die Ladegeräte und die vorhandene Werkstattausrüstung.

Kongresszentren und Veranstaltungsorte: Auf dem Display werden Sponsorenbotschaften während der Shows angezeigt, und 120 kW sorgen dafür, dass Autos zwischen den Sitzungen umgedreht werden.

Wie die Maschine 480 V in Gleichstrom umwandelt – ohne Brummen

Die Eingangsstufe richtet den 480-V-Wechselstrom dreiphasig auf einen Zwischen-Gleichstrombus um, dann wandeln Hochfrequenzwandler die Leistung auf die Spannung herunter, die das Fahrzeug benötigt. Wide-Bandgap-Schaltmodule sind der Grund dafür, dass das Gerät bei dieser Eingangsspannung einen Spitzenwirkungsgrad von 95 % erreicht, was schwieriger ist, als es sich anhört – höhere Eingangsspannungen verengen die Schaltspielräume.

Bei der Lärmgeschichte geht es um Kühlung, nicht um Umwandlung. Die Ventilatoren sind temperaturgeregelt und laufen die meiste Zeit mit Teilgeschwindigkeit; Nur anhaltende schwere Lasten bringen sie auf die volle Drehzahl. Das ist der praktische Unterschied zwischen einem 60-dB-Gerät und den in dieser Klasse üblichen 65-dB-Boxen.

OCPP 1.6/2.0 überträgt Sitzungsdaten, Ferndiagnose und Firmware-Updates, während das Display seinen eigenen Content-Feed ausführt. Beide Systeme melden in einem Stationsdatensatz in Ihrem Backend.

Tests, die den 60-dB-Anspruch und die elektrischen Sicherheitszeichen untermauern

Der Schalldruck wird 1 Meter vom Gehäuse entfernt unter Volllast gemessen und im Testbericht des Geräts aufgezeichnet, sodass der Wert von 60 dB überprüfbar und keine Schätzung aus der Broschüre ist.

Die CE- und TÜV-Typgenehmigung gilt für das gesamte Gerät. Für Exportdateien stehen UL- und CB-Elektroberichte zur Verfügung.

96-stündiger Salzsprühtest des Gehäuses und der Dichtungen des Displayrahmens.

Isolations- und Überspannungstests an der AC480V-Eingangsstufe im gesamten 45-65-Hz-Band.

Bei einem 48-stündigen Volllast-Burn-in werden Geräusch-, Temperatur- und elektrische Messwerte anhand der Seriennummer protokolliert.

Die Module sind für -30 °C bis +55 °C ausgelegt; die komplette Einheit ist für -25°C bis +50°C spezifiziert.

Von der Spule zur Kiste: Herstellung eines 480-V-fähigen Schranks

Schritt 1: Stahlspulen werden auf FANUC-Anlagen lasergeschnitten und robotergeschweißt.

Schritt 2. Abkantpressen von TRUMPF formen die Platten; Anschließend erfolgt die Pulverbeschichtung und Aushärtung.

Schritt 3. Die 480-V-Eingangsstufe – Schütze und Überspannungsableiter – wird mit Drehmomentsteuerung an die Wechselstromleitung angeschlossen.

Schritt 4: Gleichrichtermodule und die Anzeigebaugruppe werden in die Gleichstromleitung eingebaut.

Schritt 5. Die Kühlbaugruppe, Lüfter, Kanäle und Temperatursensoren werden installiert und versiegelt.

Schritt 6: Beim Volllasttest bei 120 kW werden Effizienz, Leistungsfaktor und Geräuschpegel pro Einheit aufgezeichnet.

Schritt 7. Bei einem 48-stündigen Einbrennen werden Ladevorgänge und Bildschirmwiedergabe gleichzeitig durchgeführt.

Schritt 8. Endkontrolle und Verpacken; Das Werk hat bis 2024 über eine Million Einheiten ausgeliefert.

Passen Sie die 120-kW-Anzeigeeinheit an Ihren Serviceeingang an

Spezifizieren Sie dieses Gerät, wenn sich Ihr Standort in Nordamerika mit einem kommerziellen 480-V-Anschluss oder in einem Markt befindet, in dem 480 V dreiphasig betrieben werden. 120 kW sind eine praktische Mittelklasse: Die meisten Pkw-Elektrofahrzeuge können in 25 bis 45 Minuten vollständig aufgeladen werden, ohne den Einspeisebedarf von Schränken mit mehr als 160 kW. Darüber hinaus erhalten Sie über den Bildschirm eine zweite Einnahmequelle, ohne dass die Elektroinstallation komplizierter wird.

Kaufen Sie es nicht für einen Standort mit nur 208-V- oder 230/400-V-Stromversorgung. Diese Eingangsvariante ist auf 480 V festgelegt, und das Hinzufügen eines Transformators macht den ganzen Sinn zunichte – fragen Sie uns nach der 380-V-Variante, wenn das Ihr Netz ist.

Und wenn der Standort über Schlafzimmer direkt über dem Vorplatz verfügt, sollten Sie Ihr Budget realistisch einkalkulieren: In Innenräumen sind nachts sogar 60 dB hörbar. Planen Sie eine Lärmschutzwand oder einen nächtlichen Strombegrenzungsplan, bevor die Nachbarn die erste Beschwerde einreichen.

Was AMPPAL bietet, was lokale Distributoren nicht bieten

Direktpreise ab Werk von Yueqing, mit CE-, TÜV-, UL- und CB-Zertifikaten im Angebotspaket.

15–20 Werktage Lieferung nach Zeichnungsfreigabe; MOQ aus einem Container.

OEM/ODM: Ihre Marke auf dem Gehäuse und auf dem Display-Startbildschirm.

Wir betreiben selbst mehr als 200 Stationen, sodass das technische Feedback aus der Praxis in den Entwurf einfließt.

Eine 2-Jahres-Garantie mit Ersatzpanels und -modulen, die innerhalb von 5 Werktagen versandt werden.

Verpackung und Versand einer 120-kW-Einheit für eine Baustelle in den USA

Der Schrank wird aufrecht in einer Kiste mit Stahlrahmen geliefert, die für den Korpus von 1800 × 750 × 690 mm ausgelegt ist. Das Display ist mit Schaumstoff und Sperrholz abgedeckt und die CCS1-Baugruppe befindet sich in einer gepolsterten Innenbox.

Die Kisten verfügen über Gabeltaschen und vier Hebepunkte. Der Kistenplan geht mit dem Angebot aus, damit Ihr Spediteur den LKW vom Hafen zum Standort planen kann. Das Gerät bewegt sich jederzeit aufrecht, wodurch die internen Stromschienen und die Displaydichtung intakt bleiben.

Die Bedingungen sind FOB Ningbo oder CIF an einen US-amerikanischen oder kanadischen Hafen. Rechnung, Packliste, Frachtbrief, Ursprungszeugnis und Prüfberichte werden innerhalb von 3 Werktagen nach der Verladung ausgestellt.

Garantie, Ersatzteile und Support nach der Landung des Geräts

2 Jahre Standardgarantie auf Module, Controller, Display und Kühlung.

Ersatzstrommodule und -panels auf Lager; Schiffsübergreifender Austausch innerhalb von 5 Werktagen.

Remote-OCPP-Diagnose für Fehler, Firmware und Lüfterverhalten.

Inbetriebnahmeunterstützung per Videoanruf für Erstinstallateure.

Eine vierteljährliche Wartungscheckliste mit Filtern, Lüftern und Drehmomentprüfungen.

Installationshinweise für 480-V-Standorte und gemischt genutzte Stadtteile

Falsch: Das Gerät über ein 208-V-Panel versorgen und volle Leistung erwarten. Rechts: Stellen Sie am Serviceeingang einen dreiphasigen Wechselstrom von 480 V ±10 % bereit.

Falsch: Angenommen, das Gerät arbeitet nur mit 50 Hz. Rechts: Es akzeptiert 45–65 Hz, aber überprüfen Sie vor dem Einschalten die örtliche Frequenz auf dem Typenschild.

Falsch: Stellen Sie den Schrank an eine Wand, sodass die Ventilatoren in eine Ecke zeigen. Rechts: Halten Sie den im Installationshandbuch angegebenen Abstand ein, damit die Lüftersteuerung wie vorgesehen funktioniert.

Falsch: Nach einem heißen Tag die Fans auf Hochtouren zwingen. Rechts: Lassen Sie den Controller sie herunterfahren; Eine erzwungene Geschwindigkeit verschwendet nur Energie und erhöht den Lärm.

Falsch: Ignorieren der Phasenbalance bei einem gemeinsam genutzten Dienst. Rechts: Lassen Sie die Belastung aller drei Phasen vor der Inbetriebnahme von einem Elektriker überprüfen.

Feedback von Betreibern, denen Dezibel am Herzen liegt

Ein Bauunternehmer in Houston, Texas, USA, installierte Anfang 2025 zwei Einheiten in einem Einzelhandelsgeschäft. Die Hauptsorge des Hausverwalters war der Lärm vom Wohnblock nebenan; Nach drei Monaten war die einzige protokollierte Beschwerde die Bildschirmhelligkeit um 23 Uhr, die in derselben Woche durch den Nachtplan behoben wurde. Auf der Ladeseite war seitdem kein Serviceeinsatz mehr erforderlich.

Ein Eigentümer eines Einkaufszentrums in Toronto, Kanada, speist die Einheiten über das 480-V-Panel des Einkaufszentrums und spart so die Kosten für den Transformator vollständig ein. Der Elektriker bestätigte die Phasenbelastung bei der Inbetriebnahme; Ihr einziger Kritikpunkt ist, dass das Erlernen der Anzeigevorlage eine Weile gedauert hat, während die Ladeseite seit acht Monaten sauber läuft.

Ein Entwickler in Seattle, USA, platzierte eine Einheit in einer gemischt genutzten Garage, wo der Einzelhandelsmieter den Werbebildschirm haben wollte. Der Mieter berichtet, dass in seiner Lärmstudie die 60-dB-Grenze eingehalten wurde, und plant nun Einheiten für zwei weitere Objekte; Der kleine Kritikpunkt ist, dass sich das CCS1-Kabel bei winterlicher Kälte steifer anfühlt als erwartet, was an der Kabelummantelung und nicht an einem Fehler des Ladegeräts liegt.

FAQ: 480-V-Eingang, Geräuschgrenzen und 120-kW-Ausgang

F: Kann dieses Gerät mit 380 V europäischem Strom betrieben werden?

A: Nein, diese Variante ist auf AC480V ±10 % festgelegt. Fragen Sie nach der 380-V-Version, wenn Ihr Netz 230/400 V hat.

F: Wie laut sind 60 dB wirklich?

A: Ungefähr der Pegel eines normalen Gesprächs, gemessen in 1 Meter Entfernung vom Gehäuse unter Volllast.

F: Wird der Lärm nachts schlimmer?

A: Nur wenn Last und Wärme es erfordern; Die Lüftergeschwindigkeit folgt der Temperatur, nicht der Uhr.

F: Welche Einspeisungsgröße benötigt ein 120-kW-Gerät bei 480 V?

A: Ungefähr 150 A pro Phase bei Volllast vor der Marge; Ihr Techniker sollte den Leistungsschalter so dimensionieren, dass Spielraum für Einschaltströme und zukünftige Ergänzungen vorhanden ist.

F: Verstärkt der 32-Zoll-Bildschirm das Geräusch?

A: Nein, das Panel wird passiv gekühlt und ist zu jeder Zeit völlig geräuschlos.

F: Ist ein Transformator erforderlich?

A: Nicht, wenn Ihr Standort über eine dreiphasige 480-V-Stromversorgung verfügt. Das Gerät ist für die direkte Verbindung mit einem solchen Dienst ausgelegt.

F: Was deckt die Garantie ab?

A: 2 Jahre Standard, deckt die Leistungsstufe, das Display und das Kühlsystem ab.

F: Können wir es in Kanada installieren?

A: Ja, 480 V sind dort Standard und die Zertifizierungsdokumente liegen dem Gerät bei.
