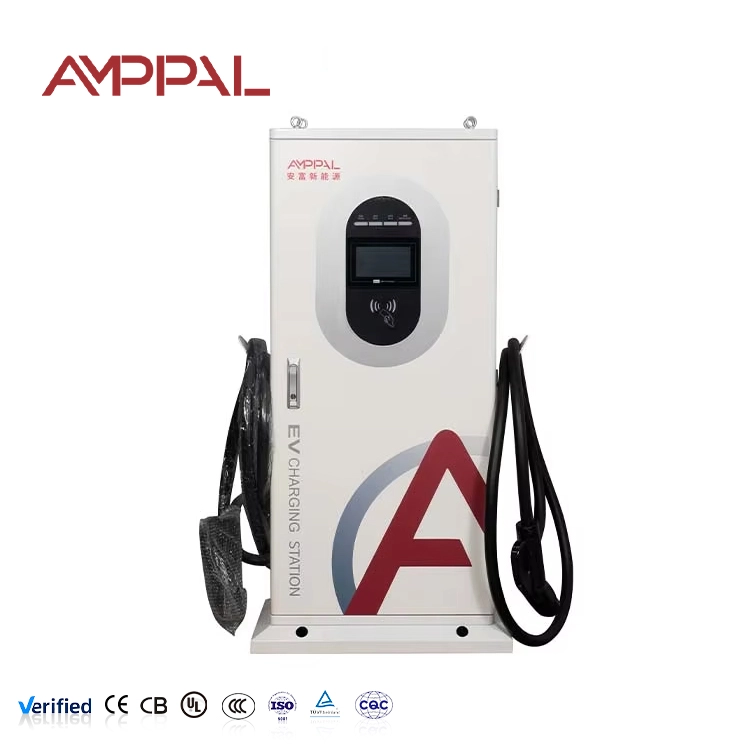

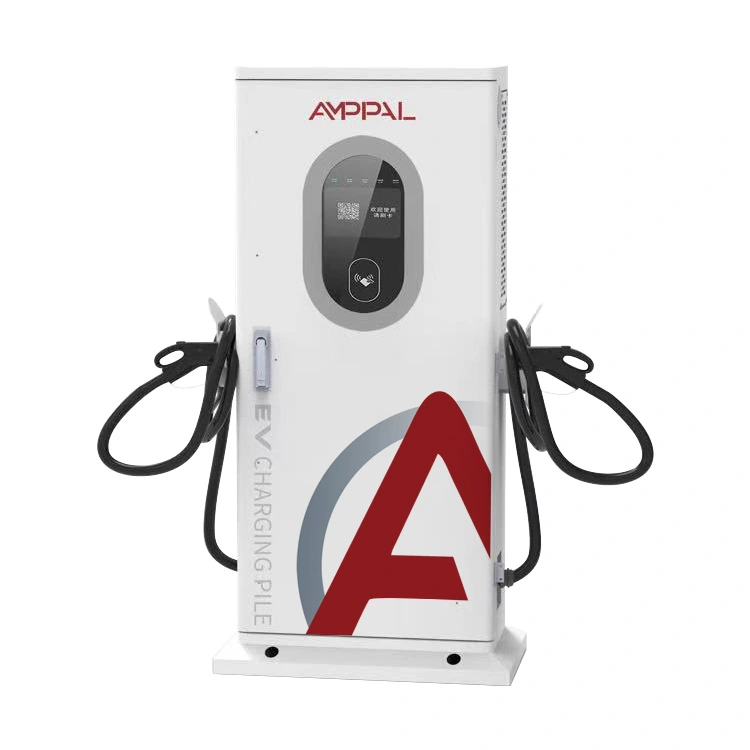

20 kW kompakte integrierte DC-Ladestation für Elektrofahrzeuge für Einzelhandelsparkplätze

Eine Ladestation, die für die Nutzung durch Fremde gebaut wurde

Es gibt einen Unterschied zwischen einem Ladegerät, das funktioniert, und einem Ladegerät, das die Öffentlichkeit ohne Hilfe verwenden kann. Der AF-DC-020-Y-B-O-3 ist unsere Antwort auf das zweite Problem. Auf seinem Sockel ist es 1517 mm hoch, wodurch sich der 7-Zoll-Farbbildschirm auf natürlicher Augenhöhe für jemanden befindet, der neben seinem Auto steht, und das Pistolenholster auf Hüfthöhe, wo ein Erwachsener ein Gleichstromkabel bequem hochheben kann.

Der größte Teil des Designaufwands wurde auf den Bildschirm gesteckt. Sitzungsstatus, gelieferte Energie, verstrichene Zeit, aktueller Tarif und verbleibende Schätzung sind alle auf einer Seite – kein Menütauchen. Wenn etwas schief geht, sagt die Meldung, was zu tun ist, und zeigt nicht um elf Uhr nachts einen Fehlercode an, der für den Fahrer keine Bedeutung hat.

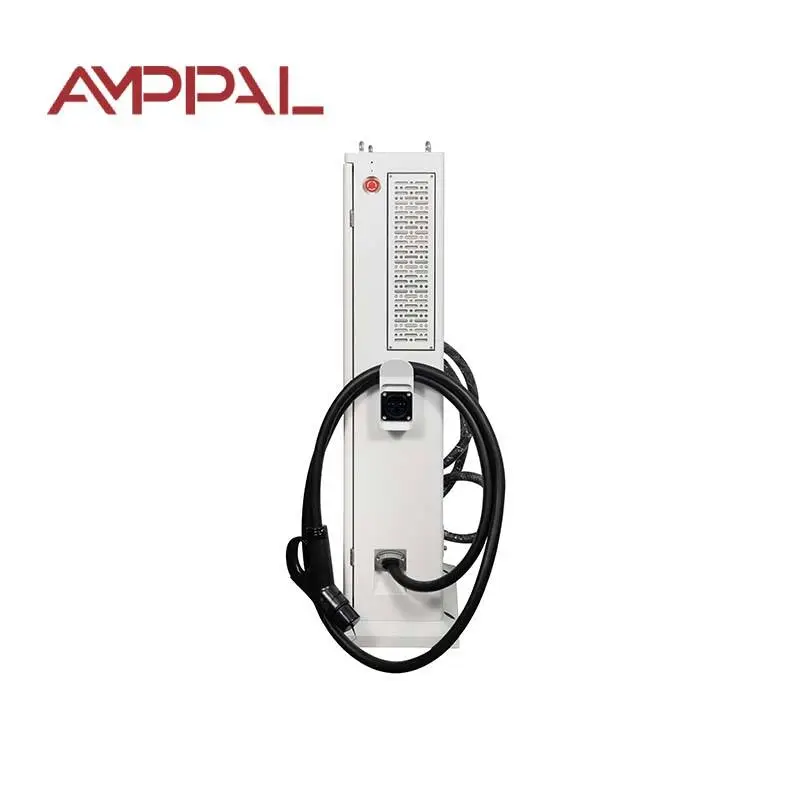

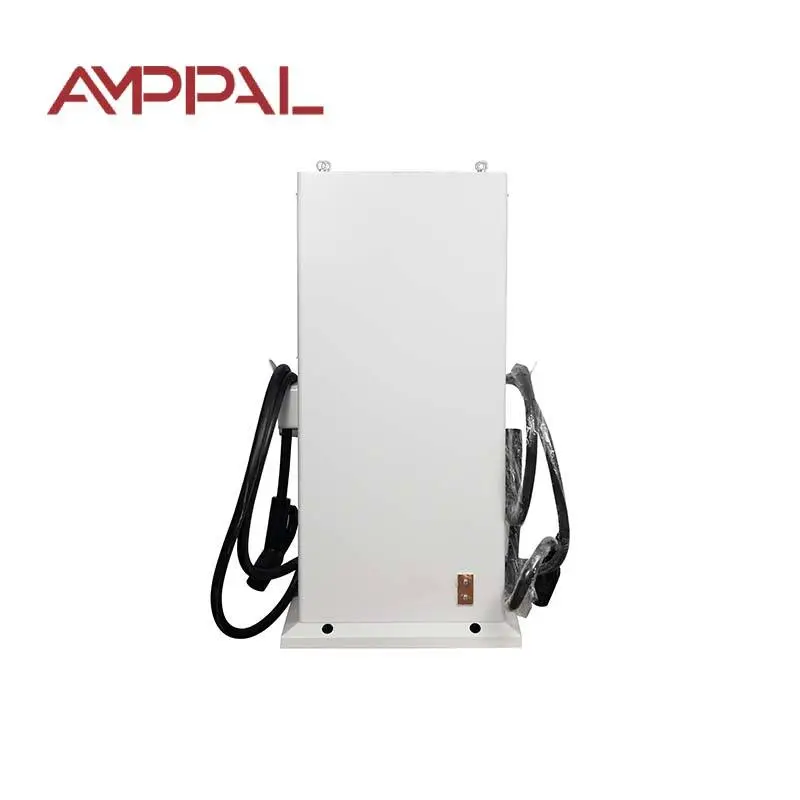

Die Stellfläche ist bewusst schmal gehalten. Mit einer Größe von 650 × 300 mm passt der Pfosten an den Kopf eines Standardparkplatzes, ohne in den Raum einzudringen, was Betreiber normalerweise zur Wandmontage zwingt.

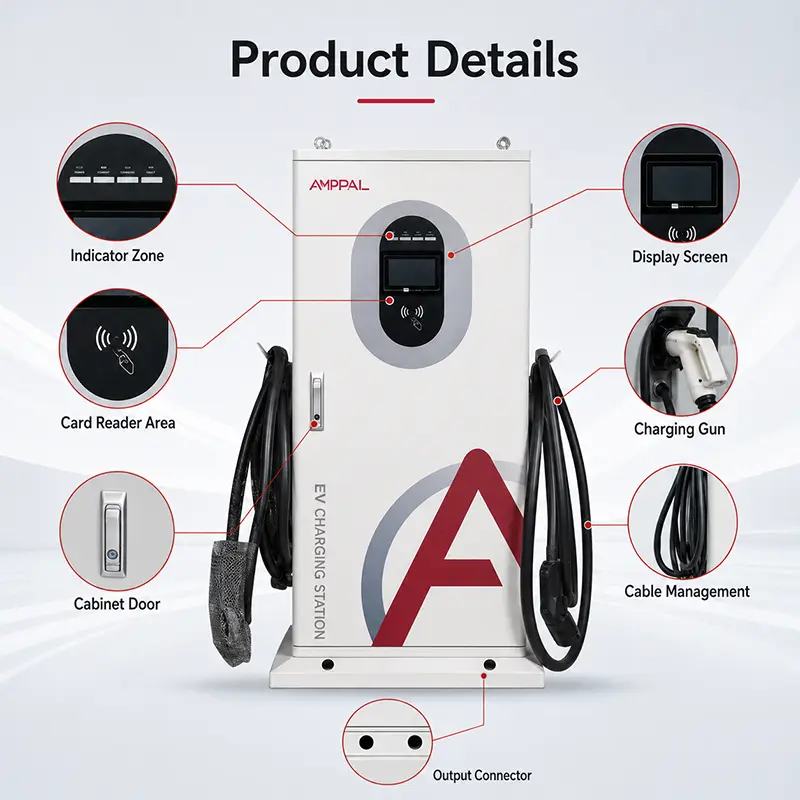

Details, die Supportanrufe reduzieren

7-Zoll-Farb-Touchscreen in 1200 mm Augenhöhe: im Stehen ohne Bücken lesbar und groß genug für ältere Fahrer.

Drei Startmethoden – RFID-Karte, QR-Scan, PIN-Code. Wenn ein Telefon kein Signal hat, funktioniert die Karte trotzdem. Wenn ein Fahrer keine Karte hat, funktioniert der QR trotzdem.

Vier Lademodi: automatische Vollladung, feste Leistung, feste Menge und feste Zeit. Ein Fahrer mit zwanzig Minuten wählt die Zeit; Einer mit einem Budget wählt den Betrag aus.

Kabelholster und Haken in Arbeitshöhe: Die häufigste Ursache für beschädigte Waffen ist, dass Fahrer sie auf Beton fallen lassen, weil das Holster unhandlich ist.

0–100 A über 200–1000 VDC: das gleiche Spannungsfenster wie unsere großen Schränke, sodass kein Fahrzeug abgewiesen wird, weil es eine 800-V-Plattform ist.

IP54-Gehäuse für -25 °C bis +50 °C, wobei das Elektronikfach getrennt vom Kabeleingang abgedichtet ist.

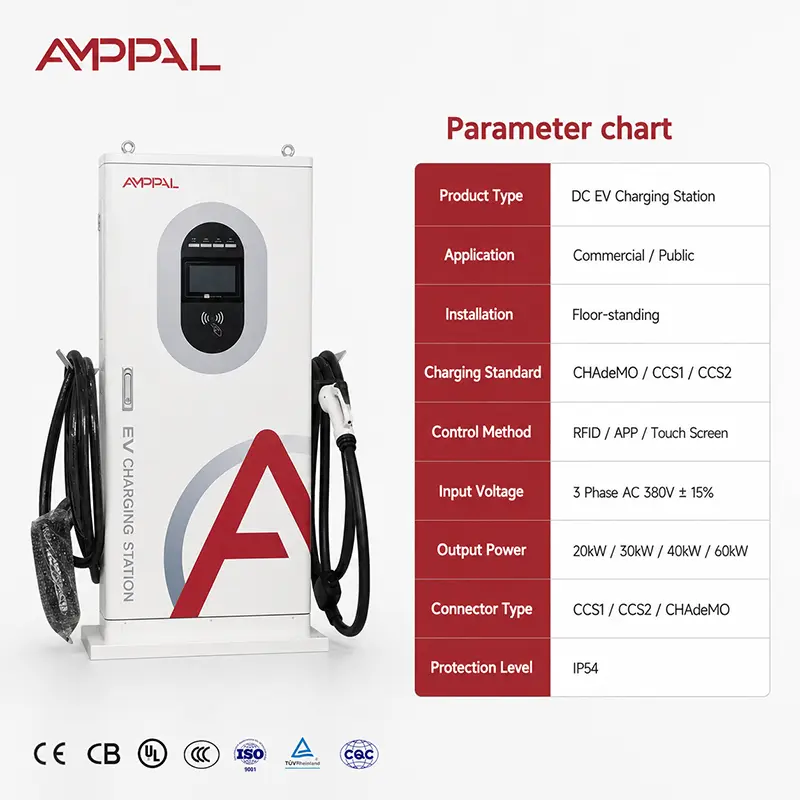

Technische Spezifikationen

Wo dieser Beitrag am besten funktioniert

Städtisches Parken auf der Straße: Ein schmaler Pfosten am Kopf der Bucht wird von den meisten Stadtbehörden genehmigt, wohingegen ein breiter Pfosten gegen die Regel zur Gehwegfreigabe verstößt.

Hotel- und Restaurantparkplätze: Die Gäste bedienen sich selbst, ohne die Rezeption um Hilfe zu bitten, was den Praxistest für jede öffentliche Einheit darstellt.

Kleine Fachmarktzentren: 20 kW reichen für einen Laden, der 60 bis 90 Minuten dauert, und der Pfosten sieht neben der Ladenfront eher gewollt als industriell aus.

Wohnanlagen mit Gemeinschaftsbuchten: Der PIN-Zugriff ermöglicht es einem Verwaltungsbüro, Codes auszugeben, ohne ein RFID-Kartensystem verwalten zu müssen.

Besucherparken am Arbeitsplatz: QR-Start bedeutet, dass ein Besucher Gebühren erhebt, ohne beim Firmenkartensystem angemeldet zu sein.

Was passiert, wenn ein Treiber angeschlossen wird?

Der Ablauf ist festgelegt und dauert einige Sekunden. Der Pfosten erkennt den Stecker, bestätigt, dass die Verriegelung eingerastet ist, und führt dann einen Isolationstest auf der Gleichstromseite durch, während die Schütze geöffnet bleiben. Wenn die Isolierung unter dem Schwellenwert liegt – ein nasser Stecker, ein beschädigtes Kabel – stoppt es dort und fordert den Fahrer auf, die Verbindung wiederherzustellen.

Anschließend tauschen der Beitrag und das Fahrzeug die Parameter aus. Das BMS gibt die Zielspannung und den maximal zulässigen Strom an; Der Beitrag bestätigt, was er liefern kann, und beginnt mit dem Hochfahren. Ab diesem Zeitpunkt hat das Fahrzeug die Kontrolle über den Strom, weshalb zwei Autos an identischen Masten zu sehr unterschiedlichen Tarifen laden können.

Welcher der vier Modi der Fahrer gewählt hat, entscheidet über das Ende der Sitzung. Auto läuft, bis das BMS einen Stopp ausruft. Feste Menge, feste Leistung und feste Zeit enden in ihrem eigenen Zustand, und der Beitrag meldet den Grund auf dem Bildschirm, sodass niemand von einem Fehler ausgeht.

Compliance- und Linientests

EN IEC 61851-1:2019 und EN IEC 61851-23:2014, mit CE-Erklärung und serialisiertem Prüfbericht, der jeder Post beiliegt.

Bildschirm und Touch-Schicht wurden im gesamten Betriebsbereich von -25 °C bis +50 °C auf Lesbarkeit und Reaktion getestet; Berührungsfehler bei kaltem Wetter sind eine häufige Beschwerde in öffentlichen Einrichtungen.

100 % Isolationswiderstands- und Spannungsfestigkeitsprüfung.

Mechanischer Wechsel von Pistole und Holster bei Produktionsmustern – das Holster ist ein Verschleißpunkt an Selbstbedienungsgeräten.

IP54-Verifizierung plus 96 Stunden Salzsprühnebel auf Gehäuse und Sockel.

Volllasteinlauf mit thermischer Protokollierung vor dem Packen.

Wie der Beitrag aufgebaut ist

1. Eingangskontrolle von Modulen, Bildschirmbaugruppen, Lesegeräten, Schützen und Kabelsätzen.

2. CNC-Stanzen und Formen der Säulen- und Grundplatten; Die Grundflanschgeometrie legt fest, wie der Pfosten nach der Verankerung stabil steht.

3. Roboterschweißen der Säule an den Sockel, Nähte an den sichtbaren Flächen bündig geschliffen.

4. Vorbehandlung und elektrostatische Pulverbeschichtung; Für öffentlich zugängliche Geräte wird eine zusätzliche Schichtdickenprüfung durchgeführt.

5. Leistungsbaugruppe – Module, Sammelschienen und interne Verkabelung, alle Leistungsklemmen festgezogen und mit Prüfzeichen versehen.

6. HMI und Zugangshardware eingebaut: Bildschirm, Kartenleser, QR-Kamerafenster und Tastatur, jeweils funktionsgeprüft.

7. Laden der Firmware, Sensorkalibrierung und ein skriptbasierter Benutzeroberflächentest, der alle vier Lademodi abdeckt.

8. Volllast-Einlauf, Sicherheitsbatterie, IP-Prüfung, dann für den Export verpackt.

Sind 20 kW die richtige Leistung für einen öffentlichen Posten?

Passen Sie die Leistung an die tatsächliche Parkzeit des Autos an, nicht an das, was in einem Ausschreibungsdokument beeindruckend klingt.

Bei 20 kW erhält ein Fahrer etwa 20 kWh pro Stunde – etwa 100–120 km Reichweite. Für einen Einkaufsbummel, ein Essen oder einen Bürobesuch ist das völlig ausreichend, und die Post kostet weniger in der Anschaffung und weniger in der Anbindung.

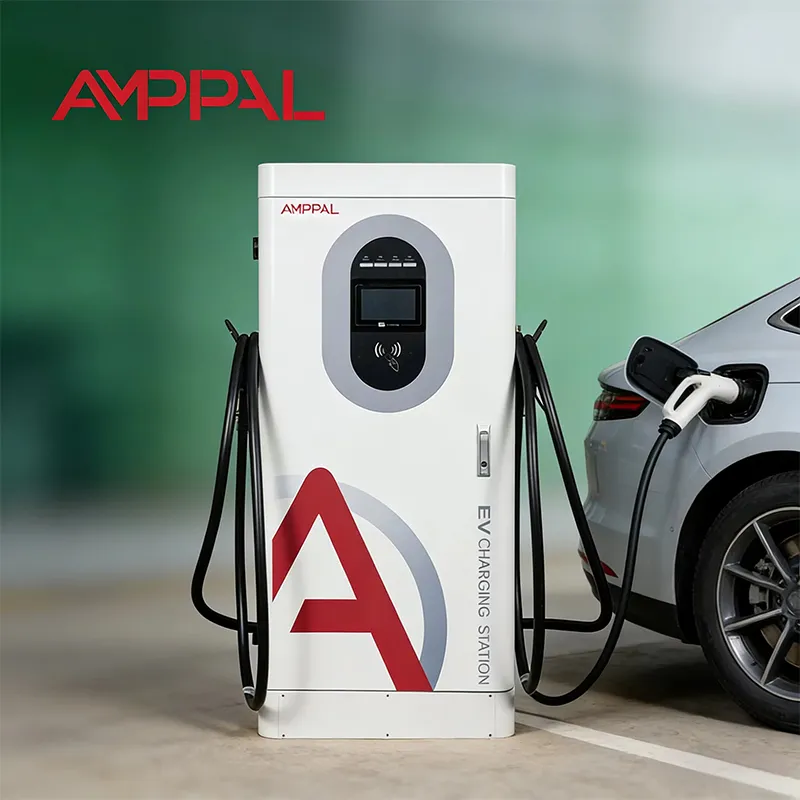

Wenn Ihre Regale in weniger als 40 Minuten umgedreht werden oder die Fahrer mit der Erwartung ankommen, schnell wieder abzufahren, ist dies das falsche Produkt, und das würden wir jetzt lieber sagen: Schauen Sie sich die 60-kW- oder 120-kW-Schränke an. Auch wenn es sich bei dem Standort ausschließlich um Nachtparkplätze für Privatanwesen handelt, bedienen AC-Stellen dieselben Fahrer für deutlich weniger Geld.

Vergleich mit einer Wallbox bei gleicher Leistung

Freiheit bei der Platzierung: Ein Pfosten kann an einer beliebigen Stelle auf der Baustelle platziert werden. Eine Wallbox braucht eine Wand an der richtigen Stelle, die auf einem offenen Parkplatz oft nicht vorhanden ist.

Öffentliche Präsentation: Ein fertiger Beitrag mit großem Bildschirm liest sich wie bewusste Infrastruktur; Autofahrer vertrauen ihm mehr als einem Kasten an der Wand, und das zeigt sich in der Nutzung.

Bildschirmgröße: 7 Zoll Farbe hier gegenüber 4,3 Zoll an der Wand mit 20 kW. Für den unbeaufsichtigten öffentlichen Gebrauch ist der größere Bildschirm den Unterschied wert.

Installation: Ein Pfosten erfordert ein kleines Fundament und eine Kabeleinführung von unten; eine Wallbox nicht. Budget für diese Grundlagenarbeit.

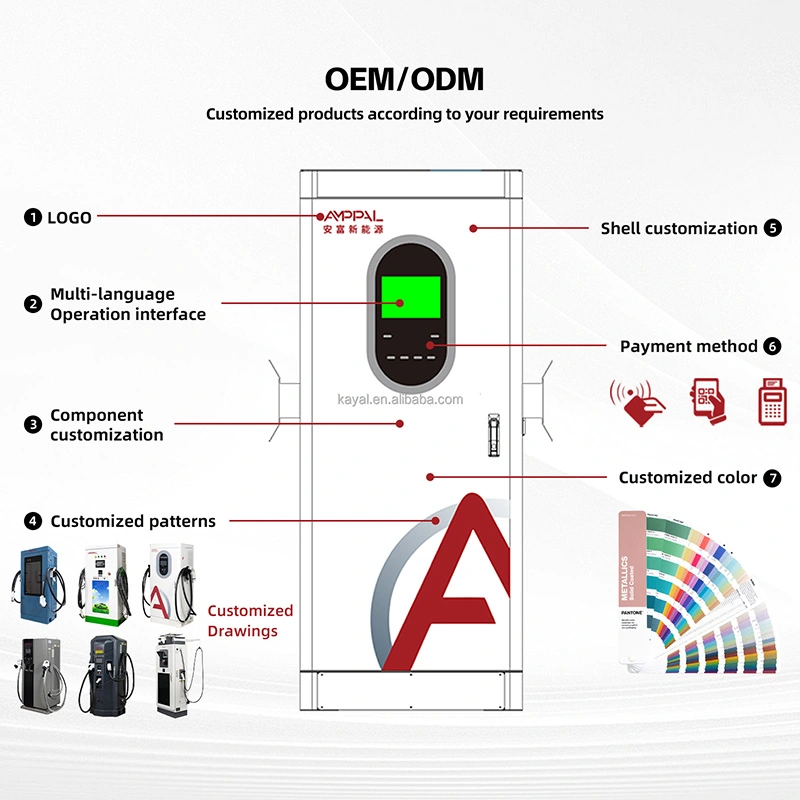

Die Geschäftsbedingungen sind für beide identisch: MOQ 1 Einheit Standard, 15–20 Arbeitstage, zwei Jahre Garantie, individuelles Branding ab 50 Einheiten.

Verpackung und Lieferung

Die Pfosten werden aufrecht in einer Sperrholzkiste mit den Maßen ca. 1620 × 750 × 420 mm und einem Bruttogewicht von ca. 85 kg mit Schaumstoffschutz über der Bildschirmoberfläche geliefert. Die Waffe ist separat in derselben Kiste verpackt.

Sechs Kisten passen in eine Standard-Exportpalettenkonfiguration; Ein 20-Fuß-Container benötigt etwa 48 Pfosten und ein 40-Fuß-High-Cube etwa 100, je nachdem, ob bei der Bestellung Ankersätze mitgeliefert werden.

Die verfügbaren Konditionen sind EXW, FOB Ningbo oder Shanghai, CIF und DDP in die meisten europäischen und Golfziele. Ankerbolzen-Sets und Installationsschablonen werden kostenlos mit der Ware geliefert. Die Dokumentation umfasst Rechnung, Packliste, CE-Erklärung, serialisierten Prüfbericht und Fundamentzeichnungen.

Service und Verbrauchsmaterialien

Zwei Jahre Garantie auf Leistungsmodule, Bildschirm, Lesegeräte, Schütze und Kabelbaugruppe.

Die Ladepistole und das Kabel werden als vor Ort austauschbar behandelt; Ein Händler, der zwei Ersatzwaffenbaugruppen vorrätig hat, kann die häufigsten Schäden an öffentlichen Standorten innerhalb eines Tages beheben.

Ferndiagnose über OCPP, sofern angeschlossen, einschließlich Bildschirm- und Lesegerätstatus.

Ersatzteile werden innerhalb von 48 Stunden nach Bestätigung versandt, 3–5 Werktage per Kurier.

Empfohlenes Wartungsintervall: sechs Monate an öffentlichen Standorten – Filterreinigung, Pistolen- und Holsterinspektion, Dichtungsprüfung, Bildschirmoberflächenprüfung.

Was auf öffentlichen Websites schief geht

Falsch: Den Pfosten so aufstellen, dass er direkter Nachmittagssonne ausgesetzt ist. Rechts: Richten Sie den Bildschirm nicht in der Nähe der tiefstehenden Sonne aus oder installieren Sie die Option für die Anzeige mit hoher Helligkeit. Nicht lesbare Bildschirme führen zu mehr Beschwerden als langsames Laden.

Falsch: Verankerung auf einer dünnen Bodenplatte. Rechts: Gießen Sie ein ordnungsgemäßes Fundament gemäß der mitgelieferten Zeichnung. Pfosten werden durch rückwärtsfahrende Fahrzeuge angestoßen und die Basis nimmt diese Last auf.

Falsch: Weglassen eines Radstoppers oder Pollers vor der Bucht. Richtig: eins passen. Die Kosten sind im Vergleich zu einer Ersatzsäule gering.

Falsch: Den QR-Code-Aufkleber verblassen lassen. Rechts: Überprüfen Sie es bei jedem Servicebesuch – ein verblasster QR-Code beendet stillschweigend jede Sitzung, die mit einem Telefon begonnen hätte.

Falsch: Man geht davon aus, dass Vandalismus ein Hardwareproblem ist. Rechts: Beleuchtung und Kameraabdeckung schützen einen öffentlichen Posten besser als jede Schutzart.

Feedback des Websitebesitzers

Eine Kommune in Nordgriechenland installierte im Jahr 2025 vierzehn Pfosten auf vier städtischen Parkplätzen. Ihr Verkehrsbeamter berichtete, dass sich herausstellte, dass die PIN-Option die am häufigsten verwendete Startmethode war, nicht die Karte – Besucher ohne lokales Konto nahmen einfach einen Code vom Parkwächter entgegen.

Eine Hotelgruppe in Georgia mit elf Stellen in drei Häusern gab eine Rückmeldung, die unsere Empfehlung änderte: Sie forderte, die vier Lademodi auf automatisch und zu festen Zeiten für die Nutzung durch Gäste zu beschränken, weil die beiden anderen die Leute verwirrten. Diese Konfiguration ist jetzt als Firmware-Einstellung verfügbar.

Ein Betreiber in Usbekistan, der neun Posten betreibt, bemerkte, dass die geringe Tiefe von 300 mm ausschlaggebend sei – ihre Buchten seien nach einem sowjetischen Standard mit engen Verkehrswegen angelegt, und ein tieferer Schrank hätte bei der Brandzugangsuntersuchung nicht bestanden.

Fragen von Käufern

F: Kann ein Fahrer es ohne App oder Konto nutzen?

A: Ja. PIN und RFID funktionieren beide eigenständig. QR ist dort verfügbar, wo Sie eine Back-Office-Plattform betreiben.

F: Welche Grundlage braucht es?

A: Eine Betonplatte gemäß unserer mitgelieferten Zeichnung mit Kabeleinführung von unten. Ankerbolzen und Schablone sind im Lieferumfang enthalten.

F: Wie sichtbar ist der Bildschirm bei Tageslicht?

A: Der Standardbildschirm ist im Schatten und bei indirektem Licht lesbar. Geben Sie die Option „Hohe Helligkeit“ für offene, der Sonne zugewandte Vorplätze an.

F: Welchen der vier Modi sollte ich aktivieren?

A: Bei öffentlichen Standorten decken die Auto- und Festfahrzeiten die meisten Fahrer ab. Der Festbetrag eignet sich für Prepaid-Modelle. Sie können das Menü in der Firmware einschränken.

F: Wie lang ist das Ladekabel?

A: 5 Meter als Standard, der die Einlässe auf beiden Seiten einer Bucht erreicht. Längere Kabel sind erhältlich, erhöhen jedoch das Gewicht für den Benutzer.

F: Reichen 20 kW aus, um einen öffentlichen Tarif zu rechtfertigen?

A: Auf wohnbasierten Websites, ja. An Verkehrsstandorten, an denen Autofahrer Geschwindigkeit erwarten, kommt es zu Preisbeschwerden. Passen Sie den Tarif ehrlich an die Leistung an.

F: Kann ich zwei Waffen unterbringen?

A: Nicht bei diesem Modell. Der Betrieb mit mehreren Pistolen beginnt mit unseren geteilten Schränken.

F: Wie lange ist die Vorlaufzeit?

A: 15-20 Werktage Standard; 25–30 für benutzerdefinierte Farben, Bildschirmgrafiken oder einen eingeschränkten Firmware-Build. MOQ 1 Einheit Standard, 50 für das Branding.
