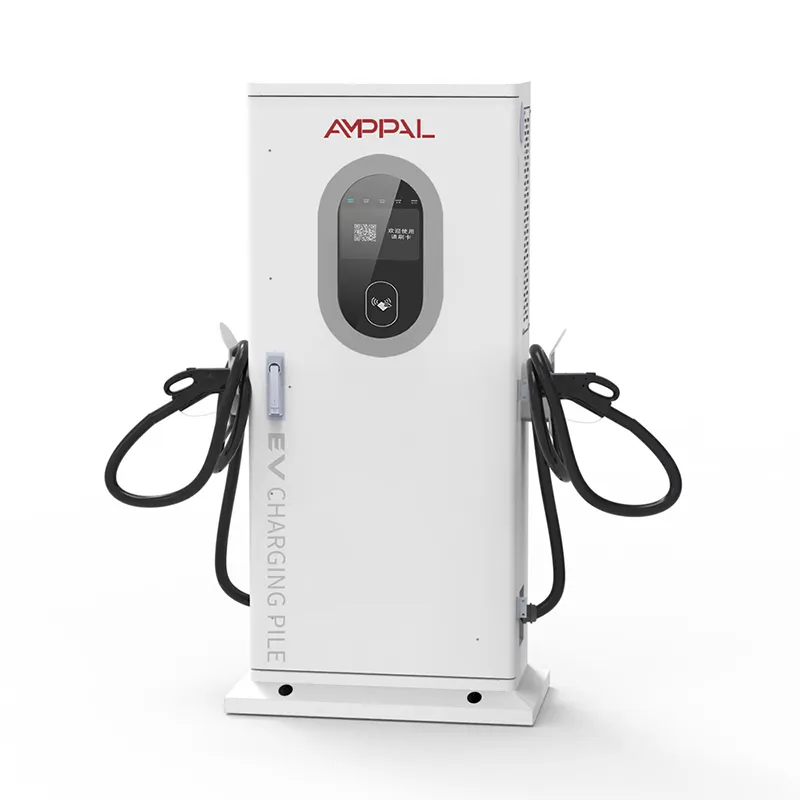

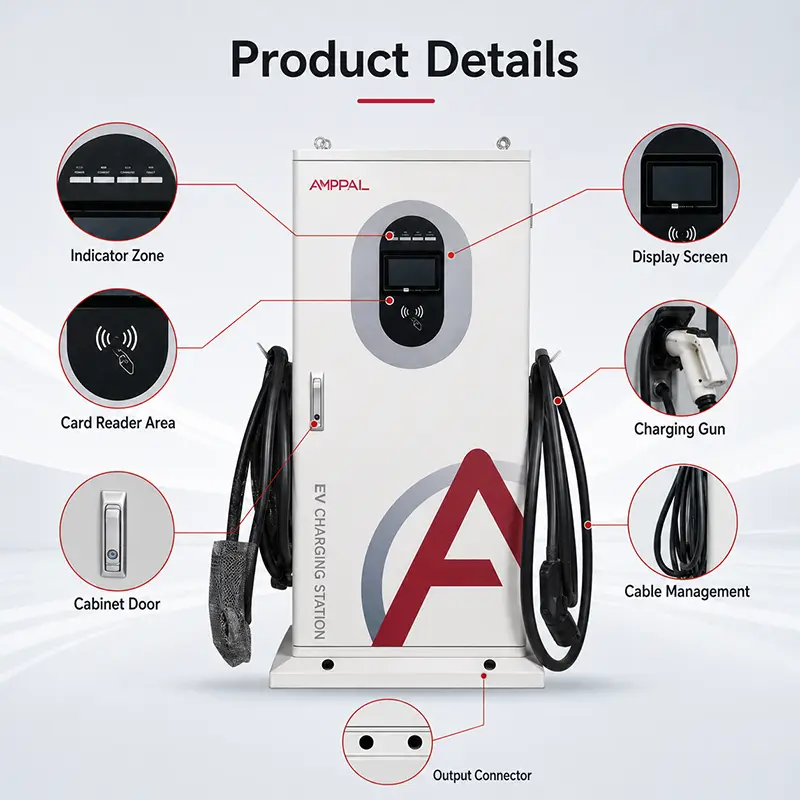

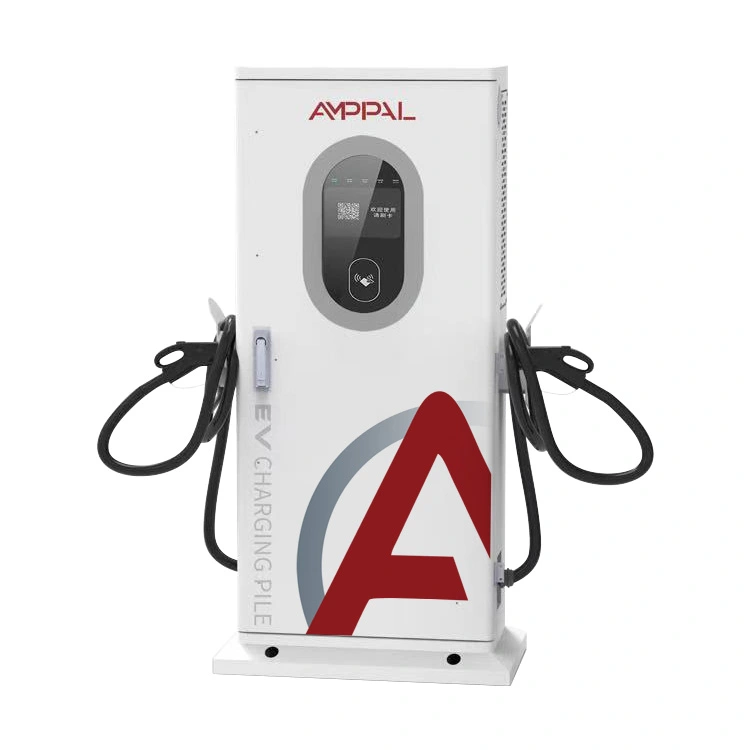

Intelligentes, integriertes DC-Schnellladegerät mit 30 kW für Hotels und Büros

Was dieses Ladegerät ist und welches Problem es löst

Ein intelligentes integriertes 30-kW-Gleichstrom-Schnellladegerät für Elektrofahrzeuge für Hotels und Büros ist das Arbeitstier kleiner bis mittlerer Ladestandorte – und dieses Modell verdient seinen Lebensunterhalt durch die Art und Weise, wie Sie abrechnen, und nicht nur durch die Art und Weise, wie es lädt. Das AF-DC-030-Y-B-O-3/4/5-H ist ein bodenstehendes integriertes Gerät mit den Maßen 1517 x 650 x 300 mm mit Sockel, wobei der 7-Zoll-Farb-Touchscreen in einer schlanken Säule integriert ist.

Bei den vier Lademodi handelt es sich nicht um Marketingetiketten. Dabei handelt es sich um vier Abrechnungsstrategien, die auf einem Rechner ausgeführt werden und jeweils auf einen anderen Kundentyp ausgerichtet sind. Bei richtiger Nutzung bedienen sie Taxifahrer, Hotelgäste und Laufkundschafter auf unterschiedliche Weise – ohne zusätzliche Hardware.

Warum sich Betreiber für dieses 30-kW-Modell entscheiden

Vier Modi pro Sitzung: Auto, Feste Leistung, Feste Menge und Feste Zeit können auf dem Bildschirm ausgewählt werden, sodass eine Säule schnelles Aufladen, begrenzte Flottensitzungen und Nachtladen abdeckt.

Kunden sehen den Modus und den Preis, bevor sie einstecken – weniger Streitigkeiten, weniger Rückbuchungen.

Drei Zugangskontrollen – Magnetkarte, QR-Code, Passwort – damit Sie entscheiden, wer Ihren Preis zahlt: Mitarbeiter, Mitglieder oder Laufkundschaft.

Der 0-100-A-Ausgang über 200-1000 VDC deckt Limousinen, SUVs, Transporter und leichte Lkw mit CCS1-, CCS2-, CHAdeMO-, GB/T- und NACS-Anschlüssen ab.

95 % Spitzeneffizienz und geringer Stromverbrauch im Standby-Modus: Ein Ladegerät im Leerlauf verschwendet weniger als ein Ladegerät, das im Leerlauf heiß ist.

IP54-Gehäuse und -25 °C bis +50 °C Betriebsbereich, sodass die Abrechnungslogik im Freien auf Parkplätzen und am Straßenrand läuft, nicht nur in einem Ausstellungsraum.

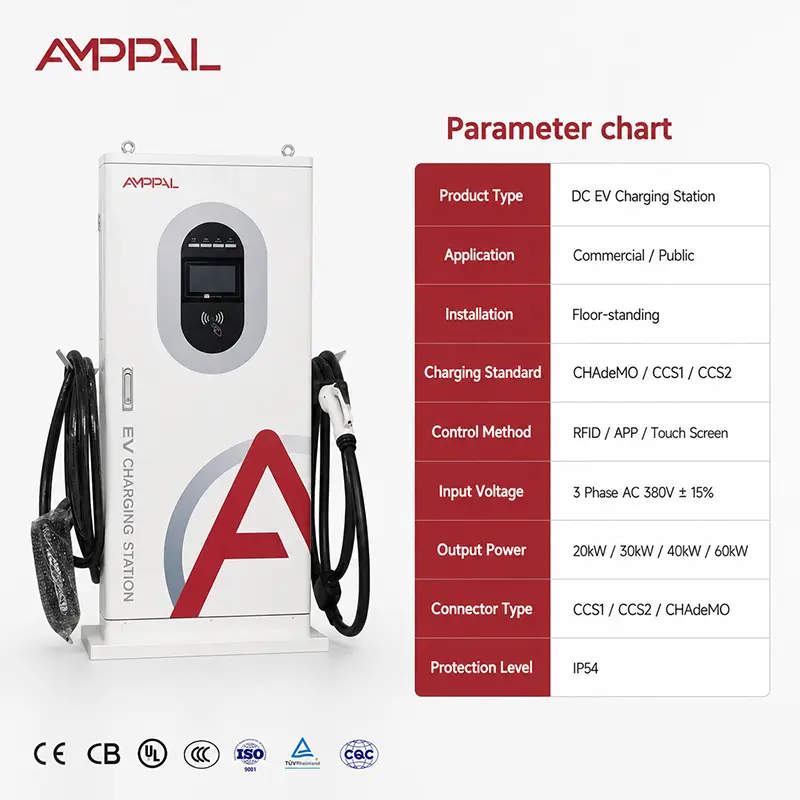

Technische Daten – 30 kW, AF-DC-030-Y-B-O-3/4/5-H

Vier Lademodi, vier Umsatzhebel

Auto-Modus in Convenience-Stores und Tankstellen: Anschließen, anzapfen, weggehen – das Auto fordert, was es braucht.

Fester Strom in Flottendepots: Begrenzen Sie jede Sitzung auf 20 kW und zehn Fahrzeuge teilen sich einen 100-A-Betrieb, ohne den Leistungsschalter auszulösen.

Festpreis in Einkaufszentren: Zahlen Sie 5 Euro, erhalten Sie 12 kWh – eine vorhersehbare Ausgabe für sie, ein vorhersehbares Ticket für Sie.

Übernachten zu festen Zeiten in Hotels: Eine 3-stündige Sitzung zum Pauschalpreis füllt die Batterien nach dem Abendessen und entlastet Sie außerhalb der Hauptverkehrszeiten.

An einem Tag kombiniert: Automatisch bei morgendlichem Andrang, Fester Betrag am Mittag, Fester Zeitpunkt nach 22 Uhr. - Drei Umsatzstrategien, eine Säule, in weniger als einer Minute geändert.

Wie die vier Modi funktionieren

Der Modus befindet sich in der Steuerplatine, nicht in der Verkabelung. Wenn eine Sitzung beginnt, verhandelt das Ladegerät mit dem Fahrzeug über das Connector-Protokoll – GB/T, CCS oder CHAdeMO-Handshake – und der ausgewählte Modus teilt dem Controller mit, wie er sich verhalten soll. Im Auto-Modus steuert das BMS des Fahrzeugs die aktuelle Anforderung. Bei „Fixed Power“ begrenzt der Controller die Leistung auf Ihre Obergrenze und die Sitzung dauert einfach länger.

Die feste Menge wird gemessen, nicht zeitgesteuert: Ein kalibrierter Gleichstromzähler zählt die gelieferten kWh und der Controller beendet die Sitzung am Ziel. Jede Sitzung wird mit Modus, kWh, Dauer und Zugriffsmethode protokolliert. Mithilfe des Protokolls können Sie die Einnahmen am Monatsende abgleichen, anstatt sich auf das Wort eines Fahrers zu verlassen.

Der Modus gilt pro Sitzung und kann in etwa zwanzig Sekunden geändert werden – eine Maschine auf einem gemischt genutzten Standort kann sich an einem einzigen Tag wie drei verschiedene Produkte verhalten.

Zertifizierung und die Tests dahinter

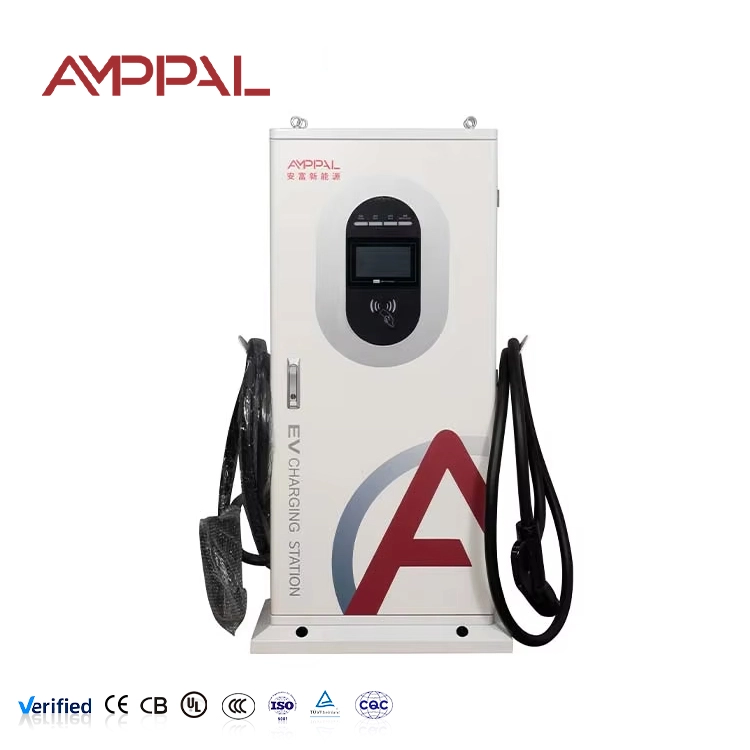

CE und TÜV decken die EU und die Golfstaaten ab; CB sorgt für internationale Anerkennung, CCC deckt China ab und UL ist für US-Bestellungen verfügbar.

Bei der IP54-Einstufung handelt es sich nicht um eine Aufkleberangabe – Staub- und Spritzwassertests werden in unserer eigenen Kammer durchgeführt, bevor die Geräte ausgeliefert werden.

Die Gehäuseprobe jeder Charge verbringt 96 Stunden in der Salzsprühkammer; Der Bericht reist mit der Sendung.

Jede Einheit läuft vor dem Verpacken 24 Stunden lang unter Volllast in einem 40 °C warmen Testraum. Alles, was einen Wirkungsgrad von weniger als 94 % testet, wird überarbeitet.

Das DC-Messgerät wird anhand eines Referenzmessgeräts kalibriert und das Kalibrierungsblatt wird in die Kiste gelegt – nützlich für die Akte Ihres Importeurs.

Acht Montageschritte im Werk Yueqing

Stahlplatten werden auf unseren CNC-Stanz- und Laserlinien geschnitten und gefaltet und anschließend pulverbeschichtet.

Während die Produktion weiterläuft, werden Chargenproben in die 96-Stunden-Salzsprühkammer geleitet.

Das AC-Eingangsgetriebe und der DC-Leistungsblock werden auf separaten Montagelinien hergestellt.

Die Steuerplatine, das kalibrierte Messgerät und das OCPP-fähige Modem sind nach einem festen Drehmoment- und Routenplan verkabelt.

Die Firmware wird geflasht und alle vier Lademodi werden mit einem Batteriesimulator überprüft.

Jede Einheit wiederholt dann ein 24-stündiges Einweichen bei voller Beladung bei 40 °C.

Dichtungen, Verschraubungen und die Siebumrandung werden überprüft, dann bestätigt ein Wasserstrahl in sechs Richtungen IP54.

Kalibrierzertifikat unterschrieben, Gerät verpackt und für den Export verpackt.

Ist 30 kW die richtige Größe für Ihren Standort?

Wenn Sie einen Supermarkt, ein Hotel, ein Autohaus oder ein kleines Depot betreiben, in dem die Fahrer 40 Minuten oder länger bleiben, sind 30 kW eine komfortable Lösung. Beginnen Sie mit einer Einheit, beobachten Sie zwei Wochen lang, welche Modi Ihre Kunden tatsächlich nutzen, und skalieren Sie dann.

Aber diese Maschine ist nicht jedermanns Sache. Wenn Sie weniger als 30-minütige Sitzungen für Taxis auf einem Autobahnkorridor anstreben, werden 30 kW Ihre Kunden frustrieren – legen Sie für diese Spur ein 60-kW- oder 120-kW-Gerät fest. Wenn eine einzelne Schicht mehr als 40 Fahrzeuge bewegt, sind mehrere Einheiten erforderlich und die Leistungsberechnung vor Ort ändert sich. Und wenn Ihr Standort über keine dreiphasige 380-V-Wechselstromversorgung verfügt, kann dieses Ladegerät überhaupt nicht installiert werden – überprüfen Sie den Netzanschluss, bevor Sie bestellen. Wenn Ihr Unternehmen nur ein Preismodell verwendet, beispielsweise kostenlose Abrechnung für Kunden, ist die Vier-Modus-Logik mehr als Sie benötigen und eine einfachere Einheit würde weniger kosten.

Was Ihnen eine Bestellung bei AMPPAL bringt

Containerbestellungen verlassen Yueqing in 15–20 Werktagen; Einzelne Mustereinheiten werden innerhalb von 3-5 Werktagen verschickt.

Für eine Musterbestellung reicht eine Einheit; Die Preise auf Containerebene beginnen bei 10 Einheiten und Sie können Modelle im selben Container kombinieren.

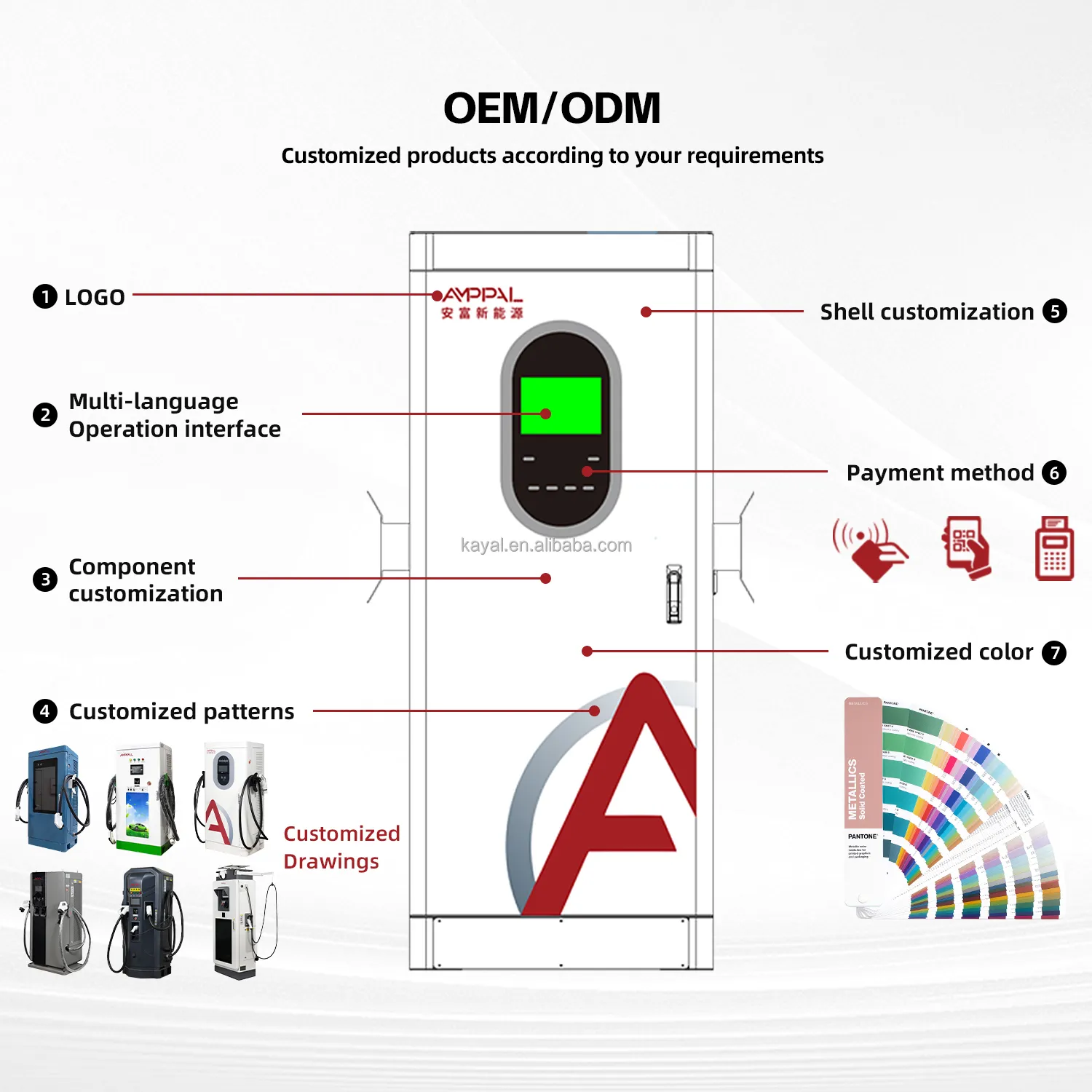

OEM-Optionen: Ihr Branding, Ihre Schrankfarbe, individuelle Zahlungs-App-Integration, individuelle Etiketten.

Die Exportdatei umfasst die Handelsrechnung, die Packliste, das Ursprungszeugnis, CE-/TÜV-Zertifikate und Chargenprüfberichte.

AMPPAL selbst betreibt mehr als 200 Ladestationen – wir nutzen unsere eigenen Ladegeräte vor Ihnen.

Bedingungen für die Verpackung, Beladung und Lieferung von Containern

Jede Einheit wird aufrecht in einer Holzkiste mit einer Grundfläche von 1517 x 650 x 300 mm, mit Schaumstoff-Eckblöcken und einem Vier-Wege-Palettenboden geliefert. Die Pistole und das Kabel sind im Inneren aufgerollt und festgeschnallt, sodass der Stecker niemals das Gewicht des Kabels trägt.

Eine Kiste pro Palettenplatz: Ein 20-Fuß-Container benötigt etwa 10 Kisten und ein 40-Fuß-High-Cube etwa 24, je nachdem, wie viel Sie mit wandmontierten Modellen mischen. Wir fotografieren jeden beladenen Container, bevor sich die Türen schließen.

Standardbedingungen sind EXW Yueqing, FOB Ningbo oder CIF zu Ihrem Hafen. Für EU-Käufer fügen wir die Konformitätserklärung hinzu.

Garantie, Ersatzteile und Support

Die Garantie beträgt zwei Jahre auf das gesamte Gerät. In der Praxis handelt es sich bei den Teilen, die ausfallen, um Ventilatoren und Pistolenbaugruppen, die innerhalb von 48 Stunden auf Lager sind und versandt werden.

Ersatzteile werden für mehr als 8 Jahre aufbewahrt: Touchscreens, Pistolenbaugruppen, Lüfter, Filter, Steuerplatinen – die meisten werden innerhalb einer Woche verschickt.

Remote-Firmware-Updates und OCPP 1.6/2.0-Konfigurationsunterstützung innerhalb von 24 Stunden per E-Mail oder WhatsApp.

Wir empfehlen einen Wartungsrhythmus: Reinigen Sie den Ansaugfilter alle 1-3 Monate, ziehen Sie die Stromanschlüsse jährlich fest.

Wenn ein Gerät ausfällt, diagnostizieren wir es anhand von Fotos und einem Multimeter, bevor wir Teile versenden – normalerweise ist die Lösung ein Lüfter, ein Filter oder ein Bildschirm.

Zu vermeidende Nutzungsfehler (falsch/richtig)

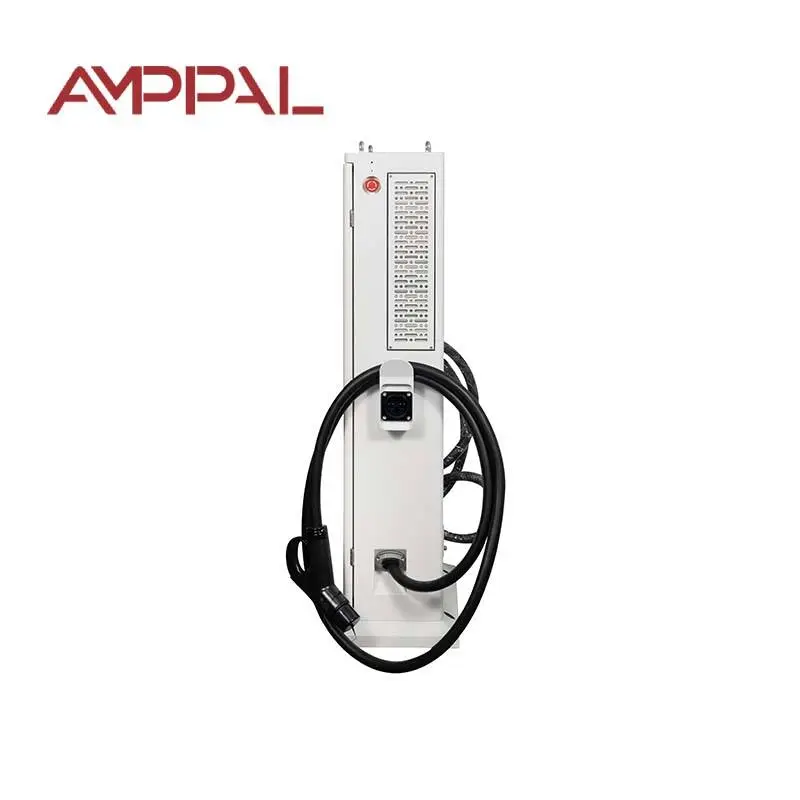

Falsch: Montage des Ladegeräts an einer Wand ohne Abstand hinter dem Lufteinlass. Rechts: Lassen Sie mindestens 300 mm zurück und 500 mm auf beiden Seiten, damit die Lüfter atmen können. Ein blockierter Luftstrom ist die häufigste Ursache für eine Leistungsreduzierung.

Falsch: Ein 30-kW-Ladegerät über ein dünnes Verlängerungskabel oder ein unterdimensioniertes Kabel speisen. Rechts: Für die Leitungslänge den angegebenen Kabelquerschnitt verwenden; Ein Eingang unter AC380V +/- 15 % führt dazu, dass das Gerät die Leistung reduziert oder einen Fehler auslöst.

Falsch: Den Touchscreen jahrelang in der direkten Mittagssonne backen lassen. Rechts: Bringen Sie ein einfaches Vordach an oder richten Sie das Gerät nach Norden aus, wenn dies praktisch ist. Der Bildschirm ist für den Außenbereich geeignet, aber direkte Sonneneinstrahlung verkürzt seine Lebensdauer und erschwert die Lesbarkeit.

Falsch: Ziehen Sie den Stecker heraus, während eine Sitzung aktiv ist, um Zeit zu sparen. Rechts: Drücken Sie auf dem Bildschirm auf „Stopp“ oder lassen Sie die Sitzung normal enden. Das Herausziehen des Steckers während der Sitzung belastet die Steckerkontakte und den Fahrzeugeinlass.

Falsch: Den Ansaugfilter ignorieren, bis die Lüfter laut klingeln. Rechts: Reinigen Sie den Filter je nach Staub alle 1–3 Monate. Ein verstopfter Filter kostet Effizienz und führt schließlich zu einer Überhitzung der Leistungsmodule.

Kundenerlebnisse, gut und ärgerlich

Ein Tankstellenbetreiber in Riad, Saudi-Arabien (August 2025) betreibt sechs dieser Einheiten auf seinem Vorplatz. Er sagt, dass der „Fixed Amount“-Modus den Streit beendet: Die Fahrer wissen, dass sie für 10 kWh bezahlen, nicht für die Zeit, die dafür benötigt wird. Sein einziger Kritikpunkt: Die Standard-Bildschirmsprache ist Englisch und er musste nach der arabischen Einblendung fragen – wir bieten sie jetzt auf Anfrage an.

Eine Hotelgruppe in Antalya, Türkei (April 2026), nutzt den Modus „Feste Zeit“ für das Laden über Nacht für Gäste: Gäste erhalten eine 3-stündige Sitzung, die im Zimmerpreis inbegriffen ist, und das Ladegerät wechselt um 9 Uhr morgens wieder in den kostenpflichtigen Automatikmodus. Der Bildschirm reflektiert das Nachmittagssonnenlicht – ein Baldachin hat das behoben – und er bestellt Ersatzteile paarweise: einen Bildschirm und eine Pistole pro Jahr für alle zwei Einheiten.

Eine Taxigenossenschaft in Nairobi, Kenia (Januar 2026) kaufte fünf Einheiten, um einen günstigeren Nachttarif für ihre eigenen Fahrer und einen höheren öffentlichen Tarif festzulegen. Ihr kleiner Kritikpunkt: Der Magnetkartenleser braucht bei starkem Regen manchmal zwei Durchgänge; Seit März 2026 liefern wir einen überarbeiteten Kartenleser aus.

FAQ – Abrechnungs- und Lademodi

F: Kann ich den Lademodus während einer aktiven Sitzung ändern?

A: Nein – der Modus wird gesperrt, sobald die Sitzung beginnt; Stoppen Sie und starten Sie mit dem neuen Modus neu. Dies verhindert Preisstreitigkeiten.

F: Wird im Modus „Fester Betrag“ nach kWh oder nach Zeit abgerechnet?

A: Nach Energie: Der DC-Zähler zählt kWh und stoppt die Sitzung am Ziel.

F: Können Fahrer den Ladevorgang mit einem QR-Code statt mit einer Karte starten?

A: Ja – Scancode, Magnetkarte und Passwort werden alle unterstützt; Der Websitebesitzer aktiviert, was er möchte.

F: Welche Zahlungssysteme können integriert werden?

A: OCPP 1.6/2.0 verbindet das Gerät mit Ihrem eigenen oder einem Drittanbieter-Backend; Die Integration lokaler Zahlungs-Apps ist eine benutzerdefinierte Option.

F: Was passiert, wenn ein Fahrer eine feste Zeitsitzung vorzeitig beendet?

A: Die Sitzung wird beendet und das Protokoll zeichnet die tatsächlich gelieferte kWh auf; Die Abrechnung folgt der von Ihnen konfigurierten Festgebühr oder Ihren Backend-Regeln.

F: Kann ich für verschiedene Modi unterschiedliche Preise festlegen?

A: Ja – der Preis wird pro Modus oder pro Zugriffsgruppe in den Ladegeräteinstellungen oder über das Backend konfiguriert.

F: Unterstützt dieses 30-kW-Modell zwei Pistolen?

A: Der Standardaufbau wird mit einem Geschütz geliefert; Auf Anfrage ist eine Doppelkanonenkonfiguration erhältlich, wobei die 30-kW-Leistung zwischen den beiden Fahrzeugen geteilt wird.

F: Wie verhindere ich, dass ein Fahrzeug den ganzen Tag auf der Stelle steht?

A: Verwenden Sie den Modus „Feste Zeit“ oder legen Sie im Backend eine maximale Sitzungsdauer fest. Das Ladegerät beendet die Sitzung und gibt den Platz frei.
