180-kW-Hochleistungs-Gleichstrom-Schnellladegerät für gewerbliche Flotten

Was dieser 180-kW-Schrank ist und warum O&M über seine Lebenszeitkosten entscheidet

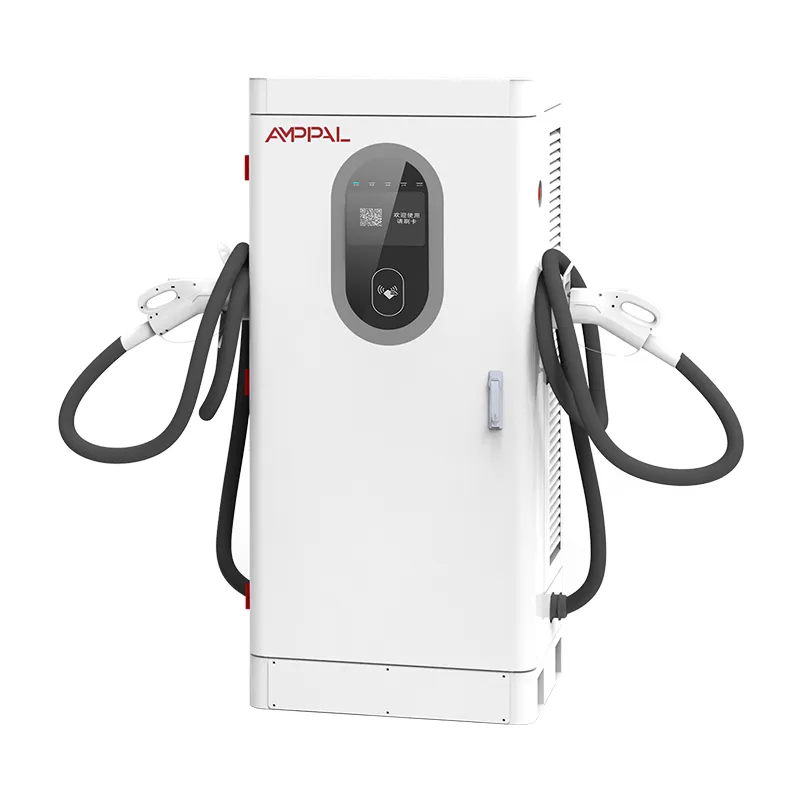

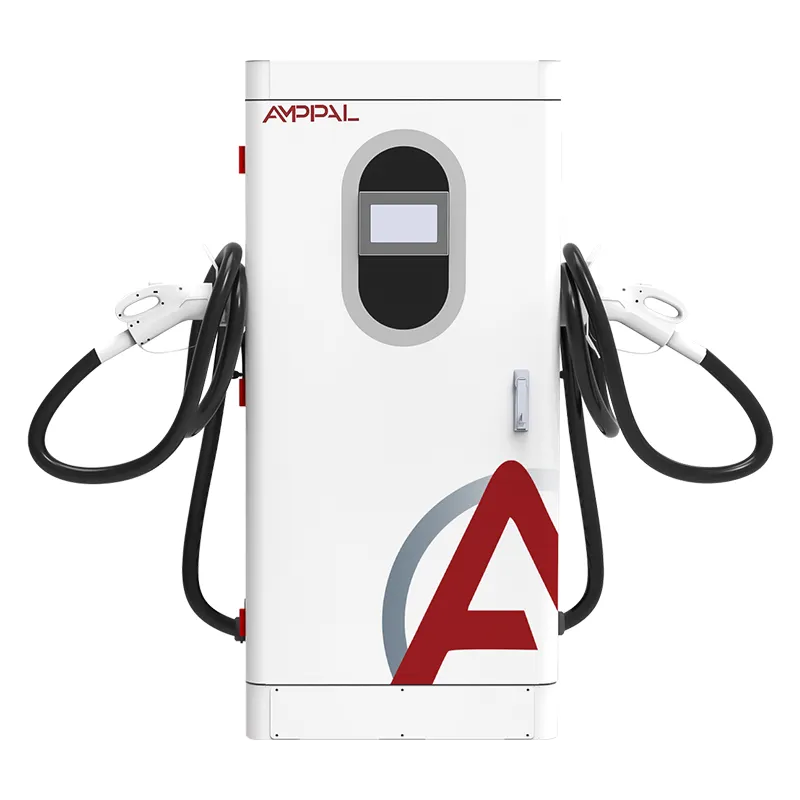

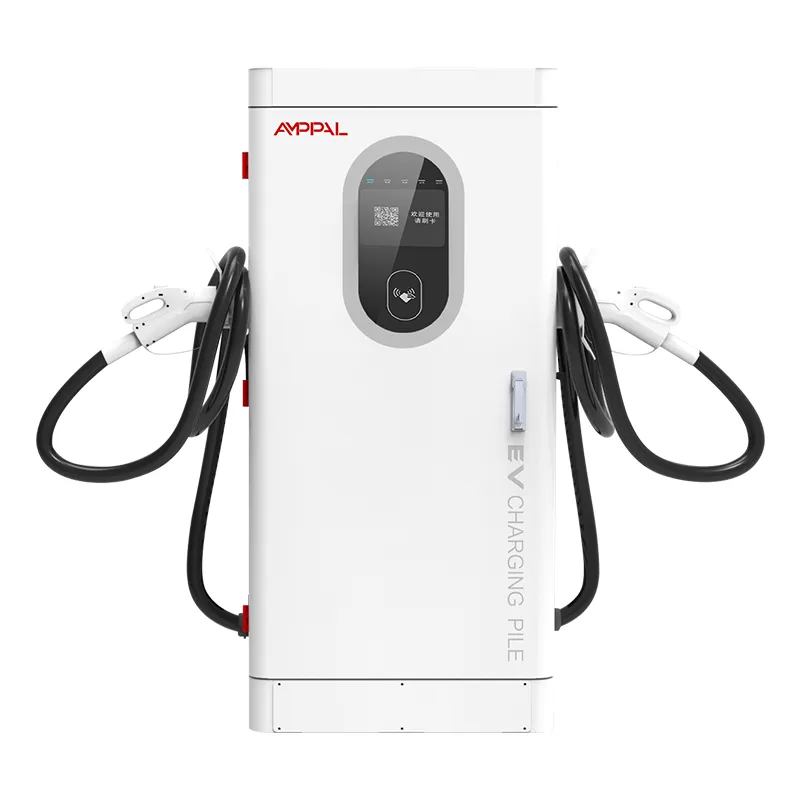

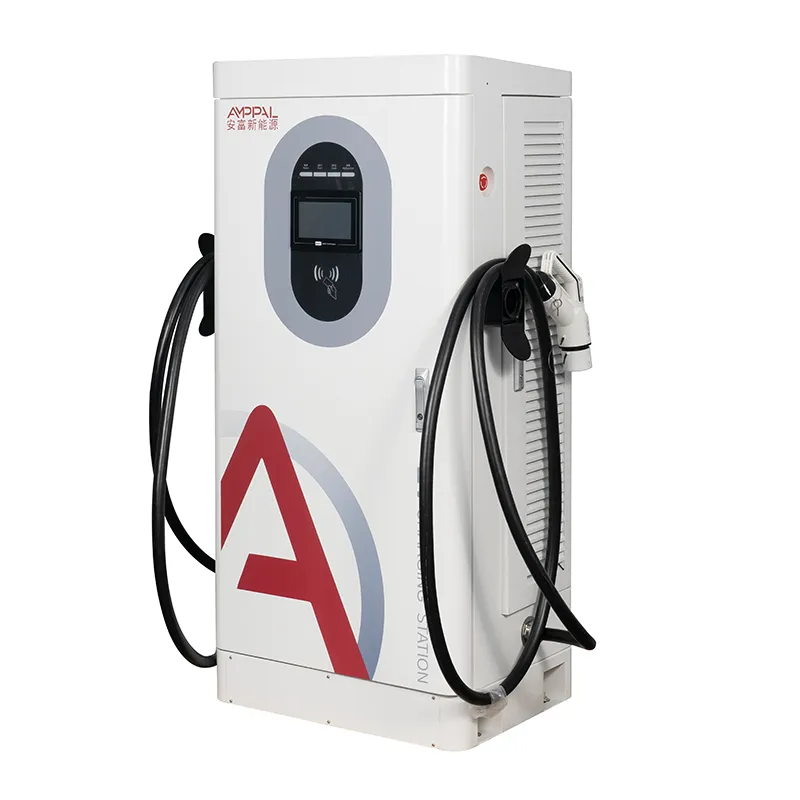

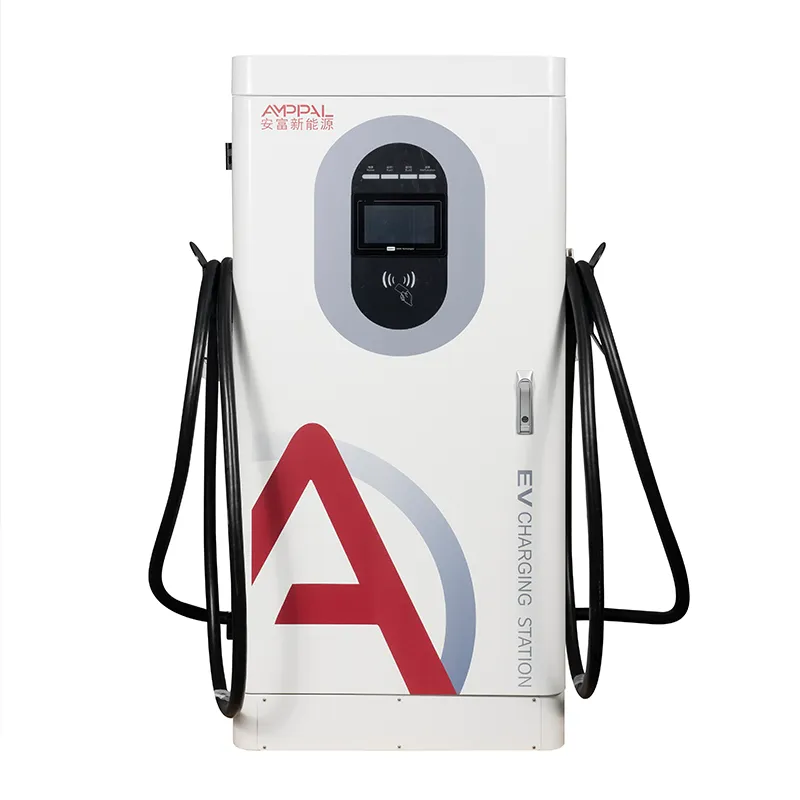

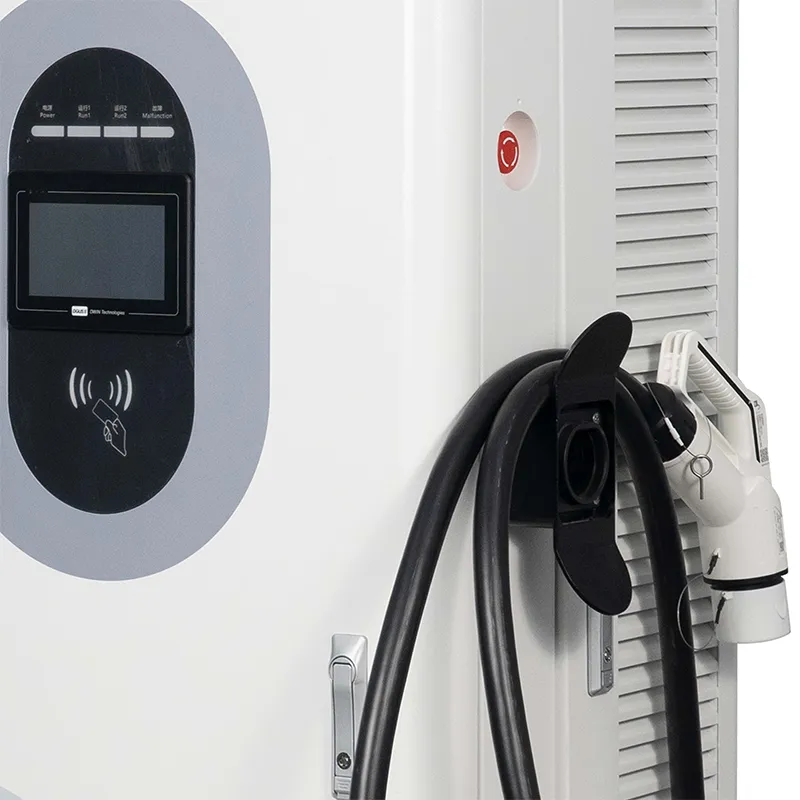

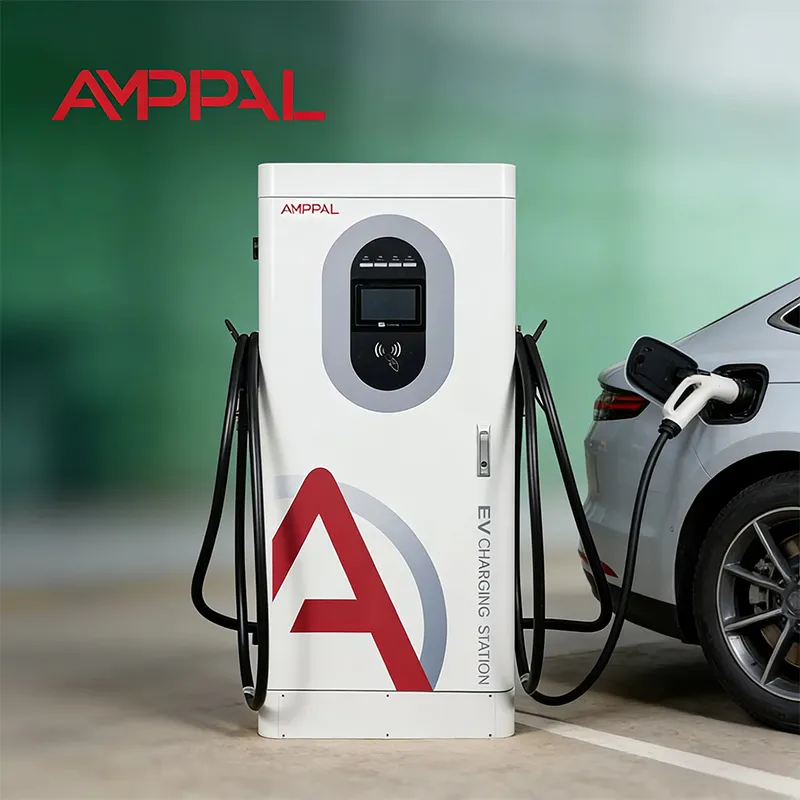

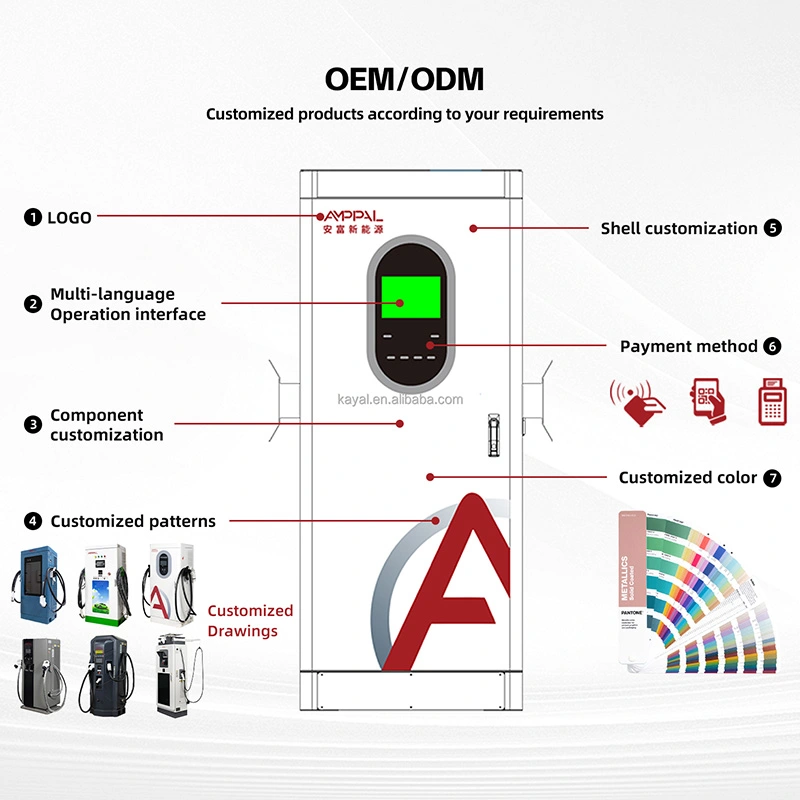

Ein 180-kW-Gleichstrom-Schnellladegerät ist auf einem kleinen Gelände normalerweise die teuerste und am wenigsten überwachte Maschine. Der AF-DC-180-Y-B-O-4-H ist ein bodenstehender integrierter Schrank: Leistungsmodule, Controller, 7-Zoll-Touchscreen, RFID-Leser, Kartenterminal und zwei Ladepistolen in einem 1620 × 750 × 560 mm großen Gehäuse. Schrauben Sie es an eine Unterlage, versorgen Sie es mit 380 V Wechselstrom und es läuft, ohne dass jemand zuschaut.

Der Kaufpreis beträgt vielleicht ein Drittel dessen, was diese Maschine über einen Zeitraum von acht Jahren kostet. Der Rest sind Verluste, Ausfallzeiten und Servicebesuche, weshalb dieses Modell sein technisches Budget für Fehlererkennung und Fernwiederherstellung ausgibt. Dreizehn Sicherheitsfunktionen, OCPP-Alarmberichte und ein Servicemodell, das auf der mittleren Reparaturzeit basiert. Die Käufer sind in der Regel Fuhrparkbetreiber und Standortbesitzer ohne einen Techniker auf der Gehaltsliste, sodass die Maschine ihre Probleme selbst erklären muss.

Die 13 Sicherheitsfunktionen und die Fehler, die jede einzelne abfängt

Jeder Schutz ist einem bestimmten Fehlermodus zugeordnet und nicht als Kontrollkästchen angeschraubt. In der Reihenfolge würde ein Fehler die Maschine treffen:

Die Isolationsüberwachung überwacht die DC-Seite auf einen langsamen Leckstrom zur Erde, den klassischen alternden Kabelfehler. Der Alarm wird bei einem festgelegten Schwellenwert ausgelöst, anstatt auf einen harten Kurzschluss zu warten.

Polarity reverse protection blocks output if a gun meets reversed pins, protecting the vehicle's electronics from a careless connection.

Der Blitzschutz überbrückt induzierte Spannungsspitzen sowohl am AC-Eingang als auch am DC-Ausgang, ein echtes Problem auf exponierten Landflächen.

AC-Überspannung, Unterspannung und Phasenausfall schalten das Gerät außerhalb von 380 V ±15 % ab, so dass Spannungsabfälle und Netzüberspannungen niemals die Leistungsmodule erreichen.

DC-Überstrom, Kurzschluss und Ausgangsüberspannung sind drei separate Auslöser, da eine beschädigte Pistole, ein ausgefallenes Modul und ein sich schlecht verhaltendes Fahrzeug jeweils eine unterschiedliche Reaktion erfordern.

Übertemperaturabschaltung, Überwachung der Pistolentemperatur, Restleckageerkennung, der Not-Aus-Schalter und das verriegelte Gehäuse vervollständigen die thermische und menschliche Sicherheitsebene.

Technische Spezifikationen

Standorte, an denen der 180-kW-Schrank seinen Unterhalt verdient

Unbeaufsichtigte Nachtdepots, bei denen ein Ausfall um 2 Uhr morgens eine tote Flotte um 6 Uhr morgens bedeutet.

Einzelhandels- und Restaurantbereiche, die nachts schließen, die Automaten aber trotzdem online halten müssen.

Ländliche oder Korridorstandorte, an denen ein Servicebesuch einen ganzen Reisetag kostet.

Kleine gewerbliche Flotten mit Lieferwagen nach einem engen Tagesplan.

Märkte mit dünnen lokalen Support-Netzwerken, in denen eine Fernlösung die einzige schnelle Option ist.

Vom Fehler zur Lösung: Der Remote-Diagnose-Workflow

Wenn ein Schutz auslöst, schreibt der Schrank einen Fehlerdatensatz mit Zeitstempel, Modulseriennummer und Messwerten und überträgt ihn dann über OCPP 1.6j an Ihre Plattform. Sie sehen den Fehlercode auf dem Armaturenbrett – Isolationsalarm, Übertemperatur des Steckers, Netzeinbruch – bevor der nächste Fahrer eintrifft.

Zwei von drei Alarmen, die wir vor Ort sehen, sind selbstheilend oder falsch: Ein verstaubter Stecker meldet einmal eine hohe Temperatur, ein Netzeinbruch löst zwei Sekunden lang eine Unterspannung aus. Der Arbeitsablauf ist daher: Lesen Sie den Code, überprüfen Sie die aktuellen Spannungs- und Temperaturwerte im Portal und entscheiden Sie sich dann zwischen einem Remote-Reset und einem Besuch vor Ort.

Wenn ein Remote-Reset das Ereignis löscht, bleibt es für Garantie- und Versicherungsunterlagen protokolliert. Wenn nicht, teilt der Code dem Techniker mit, welche Schublade er öffnen soll; Bei den meisten mechanischen Reparaturen handelt es sich um einen Steckeraustausch oder einen Modulaustausch, die beide mit einem 13-mm-Schraubenschlüssel und einem Ersatzmodul durchgeführt werden können.

Die Alarmschwere ist auf der Plattform gestaffelt: Informationsereignisse werden stillschweigend protokolliert, während Isolationsalarme und Pistolenübertemperaturen eine SMS oder E-Mail an den diensthabenden Techniker auslösen. Auf diese Weise erhält ein Nachtschichtproblem eine Entscheidung am Morgen statt einer Entdeckung am Nachmittag.

Archivierte Zertifizierungen und die Tests dahinter

CE-, CB-, TÜV-, UL- und CCC-Zertifikate für dieses Modell sind auf Anfrage in Kopie erhältlich.

Die 13 Sicherheitsfunktionen unterliegen der Konformität mit EN IEC 61851-1:2019 und 61851-23:2014.

Every batch runs a 48-hour burn-in at 40°C ambient with output, efficiency and comms logged.

Von jeder Charge durchläuft ein Probenschrank die 96-Stunden-Salzsprühkammer.

Jede Schutzauslösung wird im Werk funktionsgeprüft und nicht nur dokumentiert.

Hochspannungs- (Hipot) und Erdungskontinuitätsprüfungen werden an fertigen Einheiten wiederholt und die Ergebnisse werden dem Serienprotokoll beigefügt.

Im Inneren des Gebäudes: Acht Schritte vom Blech bis zur Kiste

CNC-Stanzen, Biegen und Laserschneiden des Gehäuses, anschließend Schweißen und Pulverbeschichten.

Während die Produktion weiterläuft, gelangt eine Chargenprobe in die 96-Stunden-Salzsprühkammer.

AC-Eingangsstufen und DC-Leistungsmodule werden auf separaten Leitungen aufgebaut und niemals gemischt.

Eingangskontrolle an SiC-Modulen, Steckverbindern, RFID-Boards und dem Kartenterminal.

Verkabelung mit drehmomentkontrollierten Klemmen und einer visuellen Qualitätskontrolle an jeder Verbindung.

48-stündiges Einbrennen bei 40 °C. Protokollierungsleistung, Effizienz und Kommunikationsstabilität.

Funktionstest jeder Schutzauslösung, einschließlich Zwangsisolationsalarm.

Verpackung, Palettierung und Fotobericht vor dem Versand mit Seriennummern.

Größenratgeber: Wenn dieser 180-kW-Schrank nicht das Richtige für Sie ist

Wenn Ihr Standort nur 400-V-Autos in 30-minütigen Sitzungen bedient, sind 180 kW mehr Maschine, als der Verkehr rechtfertigt; Eine 120-kW-Einheit mit geringerem Investitionsaufwand erledigt dieselbe Warteschlange. Und wenn Sie für 800-V-Lkw Aufladungen in weniger als 30 Minuten benötigen, ist dies auch die falsche Wahl – diese Arbeitsbelastung erfordert eine Flüssigkeitskühlung.

Der AF-DC-180-Y-B-O-4-H eignet sich für Standorte mit einem verfügbaren 160-250-kVA-Transformator und einer Wirtschaftlichkeit, die eher auf Betriebszeit als auf Hauptstrom basiert. Wenn Ihnen Netzkonformität oder Zahlungsmethoden am wichtigsten sind, nutzen unsere 80-kW- und 60-kW-Modelle die gleiche Schrankplattform.

Kaufen Sie die Maschine, die Ihr Transformator tatsächlich versorgen kann. Eine 180-kW-Einheit in einem schwachen Netz, die nie mehr als 100 kW liefert, ist ein Abzeichen, kein Geschäft.

Warum Betreiber direkt im Werk bestellen

Probebestellungen werden ab 1 Einheit für neue Märkte angenommen; Containerpreise für 10+ Einheiten.

Lagerbestände werden innerhalb von 15–20 Arbeitstagen hergestellt; OEM-Varianten verlängern die Lieferzeit um etwa 7–10 Tage.

Garantieansprüche gehen an den Hersteller und nicht über eine Wiederverkäuferkette.

Der Preis für Ersatzmodule wird beim Kauf vereinbart, sodass die Reparaturkosten im Voraus bekannt sind.

Englischsprachiger Remote-Support mit Zugriff auf Ihre OCPP-Plattform während der Inbetriebnahme.

Verpackungs-, Lade- und Versanddokumente

Der Schrank wird aufrecht in einer etwa 1720 × 850 × 660 mm großen Sperrholzkiste mit Schaumstoff-Eckblöcken und einem Feuchtigkeitsbeutel geliefert. Hebeösen am Rahmen ermöglichen es einem Gabelstapler oder Kran, die gesamte Einheit zu bewegen, ohne sie zu kippen.

Ladepläne werden aus den Kistenmaßen pro Bestellung berechnet; Vier Schränke pro 40-Fuß-Container sind ein typischer Standardplan, der an den Zurrschienen befestigt wird.

Der Sendung liegen eine Exportpackliste, eine Handelsrechnung und Zertifikate bei; Original-Zertifikatskopien werden separat per Kurier versandt.

Kundendienst: MTTR, Ersatzkits und die 2-Jahres-Laufzeit

Die zweijährige Standardgarantie umfasst Leistungsmodule, Controller, HMI, Anschlüsse und das Kartenterminal. Verbrauchsmaterialien wie Kabel sind gegen Herstellungsfehler versichert.

Empfohlene Ersatzteile für einen unbeaufsichtigten Standort: ein Leistungsmodul und eine Steuerplatine pro vier Schränke, im Lieferumfang der Bestellung enthalten.

Typische Lösungszeiten: Remote-Reset etwa 15 Minuten, Steckeraustausch etwa 30, Modulaustausch etwa 45.

Techniker können während der Diagnose an einer Live-OCPP-Sitzung mit Ihrer Plattform teilnehmen.

Firmware-Updates werden über das Netzwerk übertragen, sodass Korrekturen ohne einen Besuch eintreffen.

Eine halbjährliche vorbeugende Kontrolle – Filter, erneute Überprüfung des Drehmoments, Verschleiß der Steckverbinder – ist Teil des empfohlenen Wartungsplans.

Installation und Wartung: Falsch vs. richtig

Falsch: Den Schrank auf nacktem Boden aufstellen. Rechts: eine 150-mm-Betonplatte, Ankerbolzen und von der Tür weg geneigter Abfluss.

Falsch: Strom- und Kommunikationskabel lose vergraben. Rechts: separate Leitungen mit Zugseil zum späteren Austausch.

Falsch: Den vierteljährlichen Luftfiltercheck ignorieren. Rechts: Filter vor der heißen Jahreszeit reinigen oder austauschen, nicht nach einer Reise.

Falsch: Einen Isolationsalarm als sanfte Warnung behandeln. Rechts: Isolieren Sie die Pistole, protokollieren Sie den Messwert und prüfen Sie zunächst die Feuchtigkeit des Steckers.

Falsch: Ein Modul austauschen, während der Schrank unter Spannung steht. Rechts: Sperre, bestätigen Sie die Standby-LED und schieben Sie dann das Ersatzteil hinein.

Drei Betreiber sprechen darüber, 180-kW-Einheiten online zu halten

Ein Logistikunternehmen in den Vereinigten Arabischen Emiraten betreibt vier Einheiten in einem unbeaufsichtigten Wüstendepot. Staub war der wahre Feind: Im Sommer tauchten zweimal im Monat Isolationsalarme auf, und die meisten davon wurden vor der 6-Uhr-Schicht per Fern-Reset behoben. Seine Beschwerde ist ehrlich: Der Touchscreen blendet bei direkter Sonneneinstrahlung, sodass das HMI mittags schwer zu lesen ist.

Bei einer Tankstellenkette in Kasachstan kam es im Winter alle paar Wochen zu Phasenausfallalarmen. Das örtliche Netz brach kurzzeitig ein, der Schrank protokollierte dies und der Dashboard-Trend machte die Störung des Netzbetreibers innerhalb einer Woche sichtbar. Es war kein Besuch vor Ort erforderlich.

In einem Einkaufszentrum in Mexiko kam es an Tagen mit einer Temperatur von 40 °C zu Verbindungstemperaturalarmen. Das Reinigen der Kontakte und der Austausch einer abgenutzten Waffe lösten das Problem. Die Ersatzwaffe war mit der ursprünglichen Bestellung eingetroffen, sodass die Reparatur eine Stunde dauerte.

FAQ: Betrieb eines unbeaufsichtigten 180-kW-Standorts

F: Was passiert, wenn das Gerät um 2 Uhr morgens auslöst?

A: Der Fehler wird protokolliert und über OCPP an Ihre Plattform weitergeleitet. Durch einen Remote-Reset über das Portal werden die meisten Ereignisse wiederhergestellt.

F: Wie lese ich einen Fehlercode?

A: Im Ereignisprotokoll des 7-Zoll-Bildschirms oder auf Ihrer Plattform; Jeder Code ist einem Abschnitt des Servicehandbuchs zugeordnet und Live-Werte werden neben dem Code angezeigt.

F: Welche MTTR sollte ich einplanen?

A: Etwa 15 Minuten für einen Remote-Reset und 45 Minuten für einen Modultausch vor Ort.

F: Benötigen Isolationsalarme immer einen Techniker?

A: Nein. Überprüfen Sie zunächst die Feuchtigkeit und Verschmutzung des Steckers. Am klarsten ist es nach der Reinigung und einem Reset. Only persistent or repeating alarms need a visit.

F: Kann eine Person ein Leistungsmodul austauschen?

A: Ja. Das schubladenartige Modul lässt sich nach dem Ausschalten herausziehen. Das Handbuch deckt es auf etwa zwei Seiten ab.

F: Welche Ersatzteile sollte ich bereithalten?

A: Unsere übliche Empfehlung ist ein Leistungsmodul und eine Steuerplatine pro vier Schränke.

F: Deckt die Garantie Blitzschäden ab?

A: Überspannungsereignisse werden von Fall zu Fall untersucht. Die austauschbaren Überspannungsableiter sind Standard-Feldteile.

F: Kann das 180-kW-Gerät auch ohne Internet aufgeladen werden?

A: Ja. Der Ladevorgang wird offline fortgesetzt und Transaktionen werden gespeichert und übertragen, wenn der Link wiederhergestellt wird.
