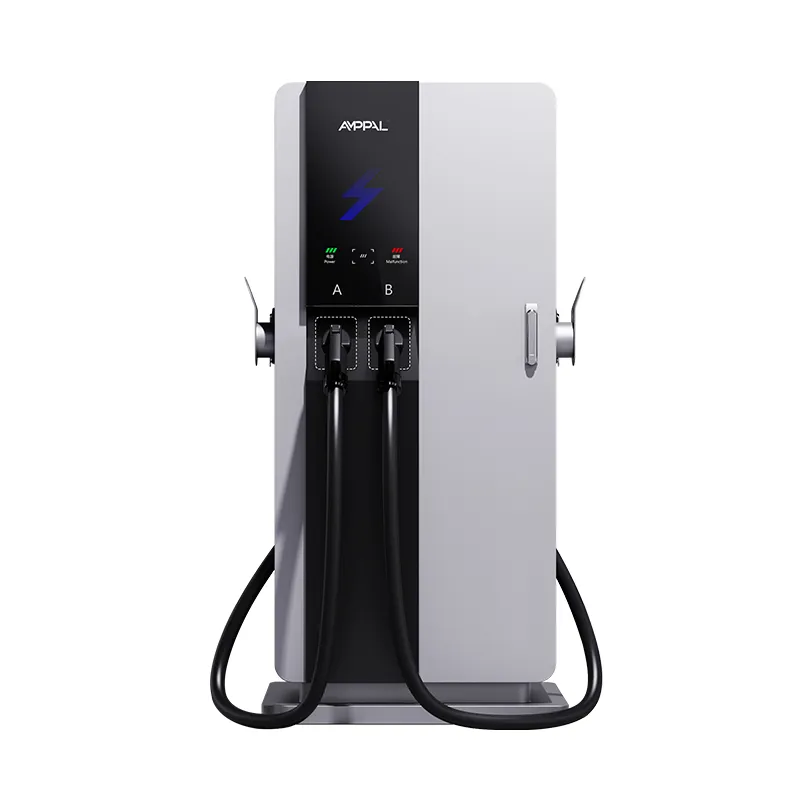

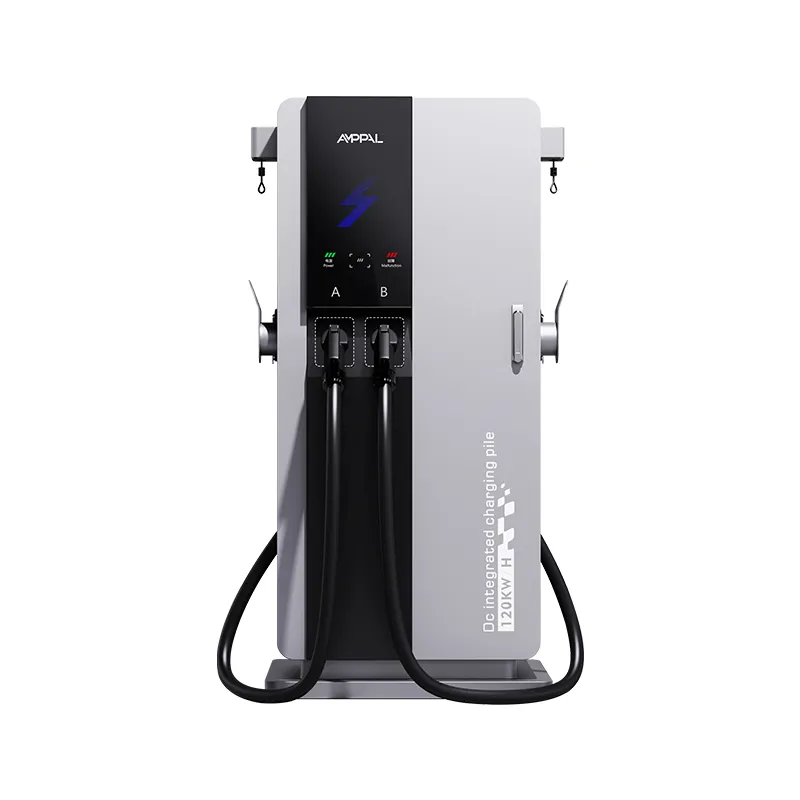

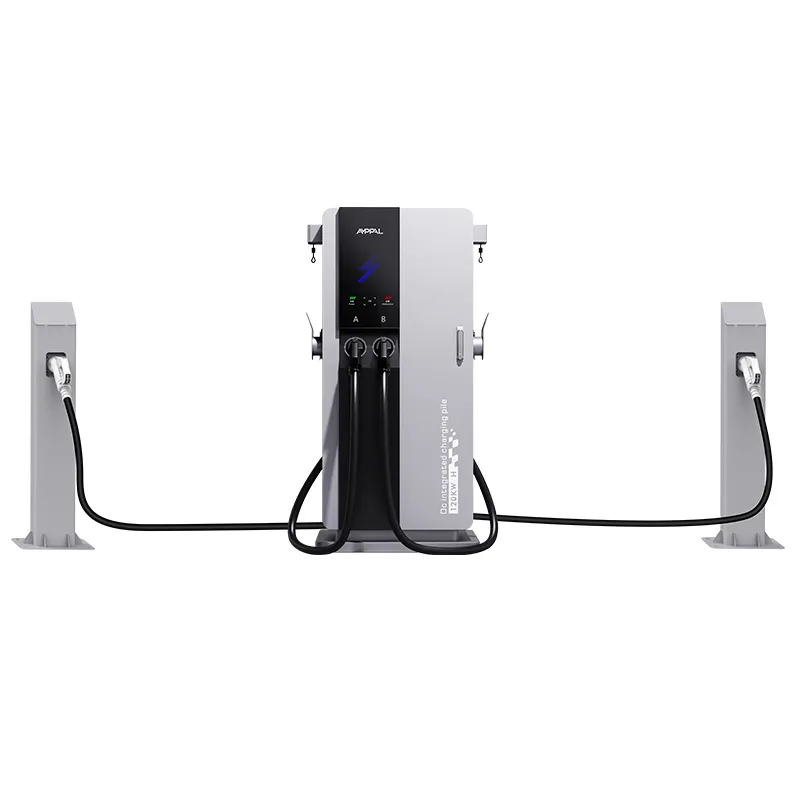

Intelligentes integriertes 60-kW-Gleichstrom-Ladegerät für Elektrofahrzeuge zum Laden von Flotten

750 × 550 mm: Die Footprint-Geschichte hinter dem integrierten 60-kW-Ladegerät

Die meisten Schnellladegeräte sind für den Einsatz im offenen Gelände konzipiert; Dieses wurde für den Platz entworfen, der am Rande eines Parkplatzes übrig blieb. Der AF-DC-60-Y-B-O-3/4/5-H ist ein integriertes 60-kW-Gleichstromgerät mit einer Höhe von 1700 mm auf einem 750 × 550 mm großen Sockel – etwa einem Drittel der Grundfläche eines herkömmlichen Schranks. Dieser Unterschied entscheidet darüber, ob ein Standort überhaupt Schnellladen ermöglichen kann, denn Land ist der Einzelposten, den niemand in das Budget einbezieht.

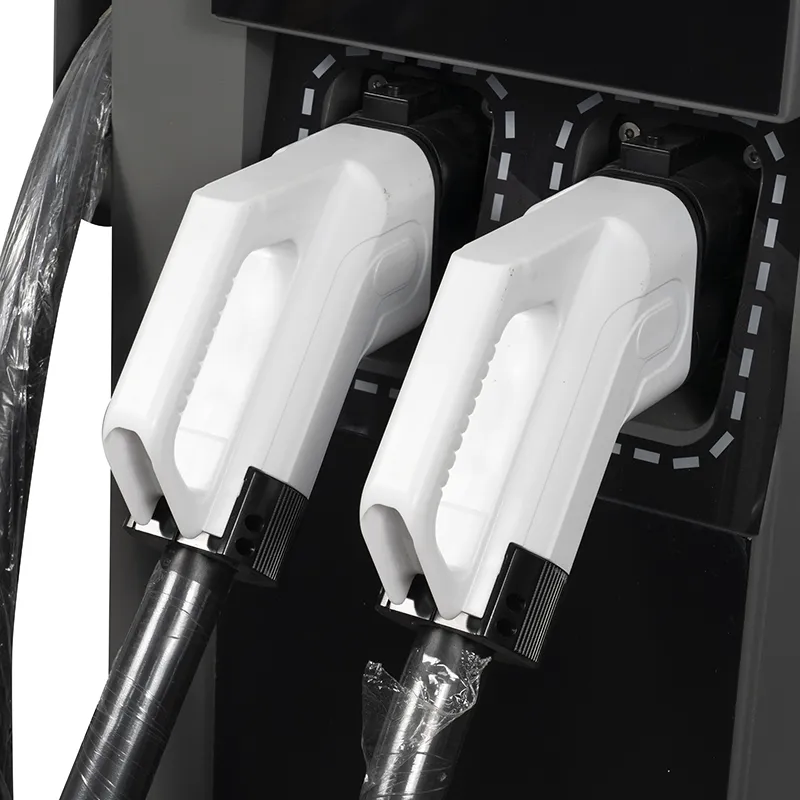

Es wird auf einer kleinen Stahlbetonplatte montiert, wodurch die Bauarbeiten zu einer eintägigen Arbeit und nicht zu einem einwöchigen Projekt werden. Der 7-Zoll-Touchscreen verwaltet die HMI und das Gehäuse unterstützt CCS1, CCS2, CHAdeMO, GB/T und NACS, sodass ein Modell die meisten Importmärkte bedient.

Schlanke Gehäuse haben auch ihren Preis: Es gibt weniger Platz für übergroße Komponenten, weshalb die 3er-Serie eher für 60 kW als für die Spitzenklasse gebaut ist.

Was Sie gewinnen, wenn der Schrank kleiner wird

Eine 0,41 m² große Grundfläche von 750 × 550 mm passt neben eine Ladentür, eine Pumpeninsel oder einen schmalen Parkplatz.

Eine kleinere Platte und weniger Beton: Die standardmäßige verstärkte Unterlage aus dem Handbuch ersetzt einen kompletten Gerätesockel.

Durch die Höhe von 1700 mm sind der Touchscreen und die Anschlüsse für die meisten Fahrer bequem erreichbar.

Eine Unterlage pro Einheit bedeutet, dass Sie bei steigender Nachfrage jeweils eine Box hinzufügen können, ohne die Bauarbeiten wiederholen zu müssen.

Der schlanke Korpus lässt im selben Raum Platz für Kabelmanagement, Poller und eine Wartegasse.

AC380V ±15 % Eingang toleriert ländliche Netze, in denen Spannungseinbrüche und -drift häufig sind.

Technische Spezifikationen

Werksspezifikation des AF-DC-60-Y-B-O-3/4/5-H genau wie ausgeliefert.

Enge Stellen, an denen dieses 60-kW-Gerät hineinpasst, wohingegen Standardgeräte nicht hineinpassen

Fronten von Convenience-Stores: Das Gerät steht neben der Tür und ist von der Kasse aus sichtbar, ohne einen Parkplatz zu beanspruchen.

Kleine Parkhäuser mit weniger als 20 Stellplätzen: Ein oder zwei Einheiten decken den Bedarf einer vorhandenen 380-V-Einspeisung ohne Transformatoraufrüstung.

Tankstellenecken: Der schlanke Turm passt zwischen Pumpeninsel und Begrenzungszaun.

Hotelnebenstellplätze: Eine Einheit bedient Übernachtungsgäste und Tagesgäste vom selben Block aus.

Werkstätten und kleine Depots: Ein 60-kW-Turm lädt die Flotte zwischen den Einsätzen, drinnen oder unter einem Vordach.

Wie 60 kW durch einen 1,7 Meter hohen Turm fließen

Der Strom wird dreiphasig mit 380 V Wechselstrom eingespeist, gleichgerichtet und in 200–1000 Gleichstrom umgewandelt und über den vom Fahrzeug erwarteten Anschluss wieder ausgegeben. Durch das Tower-Layout sind die Leistungsmodule niedrig, der Controller auf mittlerer Höhe und der 7-Zoll-Touchscreen auf Augenhöhe angeordnet, wodurch der Schwerpunkt niedrig und die Benutzeroberfläche bequem bleibt.

Die Kühlung erfolgt durch Zwangsluft durch die seitlichen Lufteinlässe. Die Höhe des Turms ermöglicht dem Luftstrom einen langen vertikalen Weg, der die Wärme von den Modulen ableitet, und die Lüfter erhöhen sich mit der Last, sodass Leerlaufzeiten ruhig bleiben. In einem kleinen Ladenlokal ist das wichtiger, als es sich anhört, da Fahrer und Personal die gesamte Sitzung nur wenige Meter von der Einheit entfernt verbringen.

OCPP 1.6/2.0-Berichte, Ferndiagnose und Firmware-Updates laufen über Ethernet, WLAN oder 4G – die gleiche Backend-Integration wie unsere größeren Geräte. Was sich mit dem kompakten Körper ändert, ist rein physischer Natur: weniger Land, weniger Beton, weniger Störung des Geländes.

Qualitätsprüfungen an einem Schrank, der keine Kompromisse zulässt

CE- und TÜV-Typgenehmigung für das komplette Gerät; UL- und CB-Berichte für Exportdateien verfügbar.

96-Stunden-Salznebel auf dem Gehäuse, was wichtig ist, da kompakte Geräte oft näher am Straßenrand stehen.

Vibrationstests an der Modulmontage, damit sich bei Lieferung und grober Handhabung vor Ort keine inneren Verbindungen lösen.

48-Stunden-Burn-In unter Volllast mit Protokollen, die an die Seriennummer gebunden sind.

Die Lesbarkeit des Touchscreens bei direkter Sonneneinstrahlung und mit behandschuhten Händen wurde überprüft.

Die Module sind für -30 °C bis +55 °C ausgelegt; die komplette Einheit ist auf -25°C bis +50°C ausgelegt.

Montage der Compact 3-Serie an der DC-Leitung

Schritt 1. Das schlanke Gehäuse wird aus Stahl lasergeschnitten und auf FANUC-Linien robotergeschweißt.

Schritt 2. TRUMPF Abkantpressen falten den Körper; Anschließend erfolgt die Pulverbeschichtung und Aushärtung.

Schritt 3. Grundplatte, Modulträger und Kabelverschraubungen werden an der DC-Leitung montiert.

Schritt 4: Der 380-V-Eingangsabschnitt und der Überspannungsschutz werden mit Drehmomentsteuerung verdrahtet.

Schritt 5. Gleichrichtermodule werden installiert, dann das 7-Zoll-HMI und die Stationssteuerung.

Schritt 6: Jede Einheit wird einem Belastungstest mit 60 kW unterzogen, wobei der Wirkungsgrad pro Einheit aufgezeichnet wird.

Schritt 7. Ein 48-stündiger Einbrennzyklus mit Sitzungen bei unterschiedlicher Belastung.

Schritt 8. Endkontrolle und Verpacken; Bis 2024 lieferte das Werk über eine Million Einheiten aus.

Ist das kompakte 60-kW-Gerät das Richtige für Ihr Grundstück? Lesen Sie dies zuerst

Wählen Sie die 3er-Serie, wenn der Standort räumlich eng ist oder Sie klein anfangen und Schritt für Schritt wachsen möchten. Die 750 × 550 mm große Basis und die Einzelpad-Installation halten die zivilen Kosten niedrig, und 60 kW liefern bei den meisten Pkw-Elektrofahrzeugen immer noch eine brauchbare Ladung in weniger als einer Stunde.

Überspringen Sie es, wenn Sie bereits über großzügigen Platz verfügen, und planen Sie Sitzungen mit mehr als 150 kW; Ein größerer Schrank bietet Ihnen mehr Kopffreiheit für die gleiche Pad-Arbeit. Überspringen Sie es auch, wenn Ihr Standort keinen 380-V-Wechselstrom liefern kann, da dieses Gerät auf diese Eingangsklasse festgelegt ist.

Bei einem Zwei-Kanonen-Layout installieren Sie normalerweise zwei Türme nebeneinander, was den Pad-Arbeitsaufwand verdoppelt. Vergleichen Sie dies mit einem einzelnen Doppelpistolenschrank, bevor Sie bestellen.

Noch eine Anmerkung zur Ehrlichkeit: 60 kW sind ein gutes Arbeitstier, aber keine Schlagzeilenzahl. Wenn Ihr Marketing auf die größte Wattleistung in der Nachbarschaft angewiesen ist, erhalten Sie mit einem kompakten 60-kW-Gerät nicht so viel Angeberei, sondern erhalten eine Station, die tatsächlich passt.

Warum Händler sich für die Compact-Serie von AMPPAL für kleine Standorte entscheiden

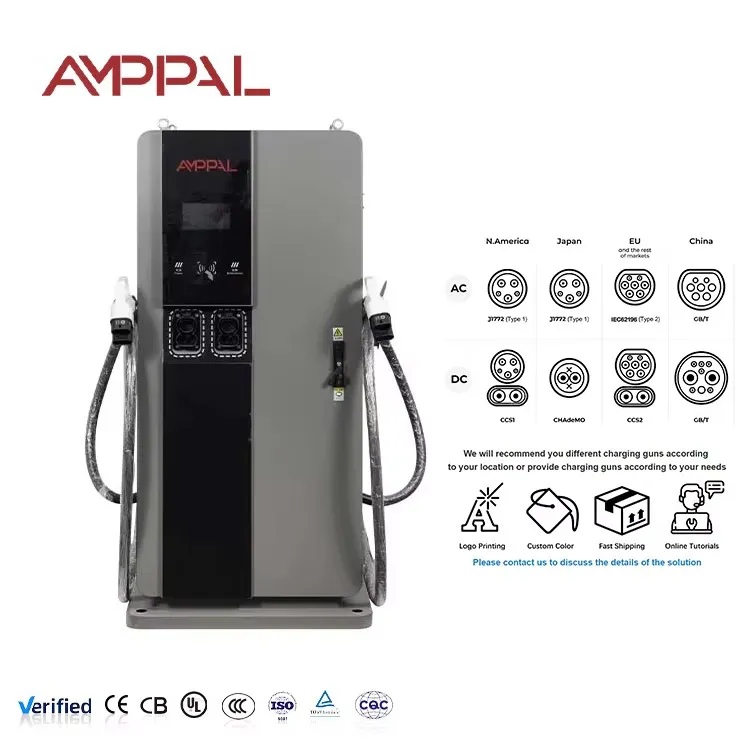

Eine SKU deckt CCS1, CCS2, CHAdeMO, GB/T und NACS ab, sodass ein Händler ein Modell für viele Märkte auf Lager hat.

15–20 Werktage Lieferung nach Zeichnungsfreigabe; MOQ aus einem Container.

OEM/ODM-Branding auf dem Gehäuse und dem Touchscreen-Startbildschirm, mit Ihrem Händlernamen auf dem Türschild.

CE-, TÜV-, UL- und CB-Zertifikate im Angebotspaket enthalten.

Unterstützung durch eine Fabrik, die mehr als 200 Stationen selbst betreibt, sodass die Antworten an realen Standorten erfolgen.

Der Schmalrumpf wird zu Standard-Containerpreisen versendet, wodurch die Landekosten bei kleinen Bestellungen vorhersehbar bleiben.

Kistenabmessungen und Behälteranzahl für die Kompakteinheit

Der 1700-mm-Turm wird aufrecht in einer Kiste mit Stahlrahmen von etwa 1850 × 750 × 700 mm transportiert, mit Gabeltaschen und zwei Hebeösen. Stecker, Kabel und Ersatzsicherungen werden in einer gepolsterten Zubehörbox im Inneren der Kiste transportiert.

Da die Einheit schmal ist, können zwei Kisten in verschiedenen Konfigurationen die Breite eines 40-Fuß-High-Cube-Containers teilen; Der Ladeplan wird mit dem Angebot verschickt, sodass die Anzahl genau für Ihre Bestellung ist. Bei einer ersten Probebestellung reist eine einzelne Kiste als LCL-Fracht ohne besondere Behandlung.

Die Bedingungen sind FOB Ningbo oder CIF zum Bestimmungsort. Rechnung, Packliste, Frachtbrief, Ursprungszeugnis und Prüfberichte werden innerhalb von 3 Werktagen nach der Verladung ausgestellt.

After-Sales für kompakte Installationen

2 Jahre Standardgarantie auf Module, HMI und Leistungsstufe.

Ersatzmodule und Touchscreens werden innerhalb von 5 Werktagen versandt.

Ferndiagnose über OCPP für Störungen und Firmware-Updates.

Installationsanleitung für die Betonplatte und Erdung auf kleinen Baustellen.

Ein Filterreinigungsplan für den vertikalen Luftstrompfad.

Häufige Installationsfehler bei Kompaktladegeräten

Falsch: Gießen einer Platte, die kleiner ist als die Plattenzeichnung im Handbuch. Rechts: Befolgen Sie das in der Installationsanleitung gezeigte Bewehrungs- und Ankermuster.

Falsch: Den Turm in eine Ecke stecken, ohne dass er hinten frei ist. Rechts: Verlassen Sie den im Handbuch angegebenen Wartungsbereich für den Zugang zur Tür.

Falsch: Die Einführung der Kabelverschraubung unterhalb des fertigen Gefälles vergraben. Rechts: Bringen Sie die Leitung an der markierten Stelle innerhalb des Polsters nach oben.

Falsch: Angenommen, eine 60-kW-Einheit deckt ein Grundstück mit 30 Stellplätzen ab. Rechts: Planen Sie eine Einheit pro 4–6 Stände mit realistischem Bedarf, plus Marge.

Falsch: Montieren Sie das Gerät so, dass der Touchscreen ohne Abdeckung der Nachmittagssonne zugewandt ist. Rechts: Richten Sie das HMI so aus, dass es keiner direkten Blendung ausgesetzt ist, damit es gut lesbar und kühl bleibt.

Was Besitzer kleiner Websites nach einem Jahr sagen

Ein Supermarktbesitzer in Ho-Chi-Minh-Stadt, Vietnam, stellte im Jahr 2025 eine Einheit an die Ladenfront. Die Platte wurde an einem einzigen Morgen gegossen, und der Fußgängerverkehr im Geschäft deckt die Stromkosten; Die Beschwerde besteht darin, dass der Touchscreen in der tropischen Luft Staub ansammelt und daher wöchentlich mit einem trockenen Tuch abgewischt wird.

Ein kleines Hotel in Nairobi, Kenia, betreibt zwei Einheiten für Gäste und den Lieferwagen des Eigentümers. Die Höhe von 1700 mm passt problemlos unter das Vordach und die schmale Basis macht die Parkbucht nutzbar; Der Manager möchte, dass das Ladegerät im hoteleigenen Dashboard gemeldet wird, das OCPP nun über eine Drittanbieterplattform abwickelt.

Eine Restaurantgruppe in Bali, Indonesien, fügte im Jahr 2025 eine Einheit neben der Parkhauseinfahrt hinzu. Die Parkfläche kostete weniger als einen Monat Parkgebühren, und auf dem Touchscreen wird das Mittagsmenü angezeigt. Der einzige Kritikpunkt ist die Kabellänge für übergroße SUVs, die am anderen Ende der Bucht geparkt sind.

FAQ: Kompakte 60-kW-Ladegeräte für begrenzten Platz

F: Wie viel Boden benötigt das Gerät?

A: Eine 750 × 550 mm große Basis plus der im Handbuch angegebene Abstand; Die Betonplatte ist typischerweise etwa einen Quadratmeter groß.

F: Unterstützt es NACS?

A: Ja, NACS ist neben CCS1, CCS2, CHAdeMO und GB/T eine von fünf Anschlussoptionen.

F: Kann es einen LKW aufladen?

A: Hauptsächlich Pkw-Elektrofahrzeuge und Lieferwagen; Für schwere Lkw würden Sie sich ein Modell mit höherer Leistung wünschen.

F: Welchen Input benötigt es?

A: AC380V ±15 % dreiphasig; Es wandelt sich für das Fahrzeug in 200-1000 VDC um.

F: Ist ein Transformator erforderlich?

A: Nur wenn Ihr Standort keine 380-V-Einspeisung hat; Die meisten kleinen Gewerbestandorte in 380-V-Märkten sind direkt angeschlossen.

F: Wie lange dauert die Installation?

A: Unterlage, Anker, Leitung und Platzierung – die meisten Standorte sind innerhalb von zwei Tagen aufgeladen.

F: Was ist die Garantie?

A: 2 Jahre Standard auf das komplette Gerät, einschließlich des Touchscreens.

F: Können sich zwei Einheiten einen Leistungsschalter teilen?

A: Sie können sich einen Futterspender teilen, der für die Summe ausgelegt ist, aber jede Einheit benötigt trotzdem ihre eigene Schutzvorrichtung.

F: Benötigt der Turm ein Vordach oder einen Unterschlupf?

A: Nein, es ist IP54 und für den Außenbereich konzipiert; Ein Schutzdach dient dem Komfort des Fahrers, nicht der Maschine.
